I. Deskripsi
XHSB505DS instrumen identifikasi kabel hidup, juga dikenal sebagai instrumen identifikasi kabel, instrumen identifikasi kabel multi-fungsi dan instrumen identifikasi kabel cerdas,dirancang untuk insinyur kabel listrik dan pekerja kabel untuk memecahkan masalah teknis identifikasi kabelPengguna dapat secara akurat mengidentifikasi salah satu kabel target dari beberapa kabel melalui instrumen, sehingga menghindari secara tidak sengaja menggergaji kabel hidup dan menyebabkan kecelakaan serius.Identifikasi kabel dimulai dari operasi di kedua ujung kabel. Penomoran ganda di kedua ujung kabel harus dijamin akurat. Instrumen ini dirancang dengan teknologi PSK dikombinasikan dengan algoritma yang tepat.Tidak peduli seberapa tepercaya memori staf di tempat adalahProduk ini juga memiliki fungsi identifikasi kabel hidup, identifikasi kabel kegagalan listrik, uji arus AC,dan uji tegangan ACIni terdiri dari pemancar, pemancar arus penjepit, penerima, dan penerima arus fleksibel penjepit.

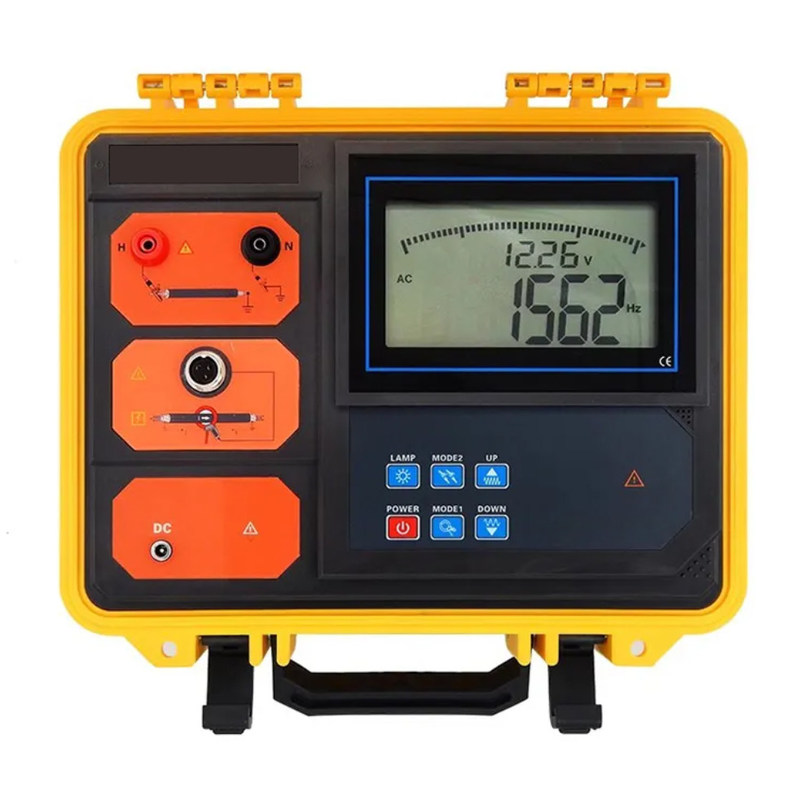

Pemancar:Ini mengirimkan sinyal ke kabel target selama identifikasi kabel hidup dan kabel mati.dan perlindungan otomatisTransmitter mengadopsi desain kotak alat khusus terintegrasi, menggunakan plastik polipropilena sebagai bahan baku, dan menambahkan pengisi komposit baru untuk cetakan injeksi satu kali.kekakuan, kekerasan, ketahanan haus, ketahanan panas, dan kinerja isolasi. lemari dapat menahan tekanan sekitar 200kg, tuan rumah LCD besar menampilkan sisa daya baterai secara real time,lampu latar putih, dan indikasi dinamis dari sinyal emisi, yang jelas sekilas.
Klem pembawa:Ketika kabel hidup diidentifikasi, penjepit pemancar memasangkan sinyal dari pemancar ke kabel target. ukuran rahang adalah Φ120mm. penjepit pemancar memiliki directivity.Sinyal pemancar mengalir dari arah yang ditunjukkan oleh anak panah pada penjepit pemancar.
Selama identifikasi hidup:menggunakan kaliper untuk memasangkan arus pulsa output, memancarkan empat frekuensi: 625Hz, 1562Hz, 2500Hz, 10kHz, memasangkan ke kabel target (kabel target adalah kabel lapis baja tiga inti) melalui pemancar,dan menyuntikkan pulsa komposit ke dalam inti kabel sinyal arus, arus pulsa menghasilkan medan elektromagnetik di sekitar kabel target untuk penerima dan penjepit arus fleksibel untuk mendeteksi dan mengidentifikasi; karena arus pulsa adalah arah,deteksi juga arah.
Bila pengidentifikasian kegagalan listrik:Arus pulsa output yang terhubung langsung digunakan untuk menyuntikkan sinyal arus pengkodean pulsa ke inti kabel.Arus ini menghasilkan medan elektromagnetik di sekitar kabel target untuk penerima dan klem arus fleksibel untuk mendeteksi, dekode, dan mengidentifikasi; karena arus memiliki directivity, sehingga deteksi juga arah.
Penerima:Ini adalah perangkat genggam, layar LCD berwarna 3,5 inci, built-in mikroprosesor berkecepatan tinggi, dikombinasikan dengan algoritma yang tepat, untuk mengidentifikasi dan mendekode sinyal arus kode pulsa dari pemancar,dan memiliki fungsi kalibrasi kekuatan sinyal untuk menampilkan kekuatan sinyal dan hasil deteksi. halus dan intuitif; tampilan dinamis dari bar skala warna, jelas pada sekilas, berhasil kabel identifikasi tanda centang, non-target kabel tanda centang,dapat dengan cepat dan otomatis mengidentifikasi kabel targetPada saat yang sama, rentang tegangan yang dapat diuji adalah AC 0.00V ~ 600V (50Hz / 60Hz), rentang arus AC yang dapat diukur adalah AC 0.00A ~ 5000A (50Hz / 60Hz), dan frekuensi arus yang dapat diukur adalah 45Hz ~ 70Hz.
Klem arus fleksibel:Ini adalah kumparan Rockwell dengan kemampuan pelacakan sementara yang sangat baik, dapat dengan cepat mengidentifikasi arus kode pulsa yang dihasilkan oleh pemancar,dan cocok untuk kabel tebal atau konduktor berbentuk tidak teraturDiameter bagian dalam rahang adalah sekitar 200mm, dan dapat menggenggam kabel di bawah Φ200mm, tanpa memutuskan sirkuit yang diuji, pengukuran tanpa kontak, aman dan cepat.
Catatan khusus:Instrumen identifikasi kabel ini memiliki fungsi identifikasi kabel hidup dan kegagalan kabel identifikasi daya.itu dilarang untuk terhubung ke kabel hidup. identifikasi kabel hidup hanya berlaku untuk kabel lapis baja tiga inti. ketika mengidentifikasi pengikat pemancar dan pengikat penerima tidak dapat dicampur,dan arah sinyal masukan harus konsisten.
II. Spesifikasi teknis
- Kondisi awal dan kondisi kerja
| Pengaruh |
Garis awal |
bekerja |
Pengamatan |
| Suhu lingkungan |
23°C±1°C |
-10°C~40°C |
/ |
| Kelembaban lingkungan |
40% 60% |
< 80% |
/ |
| Tegangan dan frekuensi arus yang diukur |
50Hz±1Hz |
45Hz ~ 70Hz |
Saat menguji tegangan dan arus |
| Tegangan kerja penerima |
7.4V±0.5V |
7.4V±1V |
/ |
| Tegangan operasi pemancar |
11.1V±0,5V |
11.1V±1.5V |
/ |
| medan listrik eksternal, medan magnet |
Harus dihindari |
| Lokasi kabel yang sedang diuji |
Kabel yang diuji berada di pusat geometris yang mendekati penjepit arus fleksibel |
| Fungsi |
Mengirim sinyal arus frekuensi pulsa komposit, menampilkan tegangan baterai yang tersisa dan secara dinamis menunjukkan status transmisi |
| PSuplai |
11.1V baterai lithium isi ulang berkapasitas besar, terisi penuh dan bekerja terus selama sekitar 8 jam |
| Ometode output |
Kopling kaliper selama pengenalan hidup; output langsung selama pengenalan mati |
| Frekuensi transmisi |
625Hz, 1562Hz, 2500Hz, 10KHz (ketika identifikasi listrik), tekan tombol panah ke atas dan ke bawah untuk menyesuaikan frekuensi transmisi |
| Tegangan pulsa |
500V (ketika kegagalan daya diakui) |
| Arus pulsa |
Maksimum 5A (tergantung pada ukuran resistensi loop) |
| Frekuensi denyut nadi |
1 kali/detik |
| Lebar Pulsa |
2ms |
| Diameter dalaman penjepit peluncuran |
φ120mm |
| Panjang jalur uji |
3 meter, dengan klip buaya, 1 merah dan hitam masing-masing |
| Ukuran penjepit peluncuran |
Panjang, lebar dan ketebalan 300mm × 175mm × 50mm |
| Diameter dalaman penjepit peluncuran |
φ120mm |
| Panjang kawat penjepit peluncuran |
2m |
| Ukuran pin tanah |
Panjang, lebar dan ketebalan 225mm × 100mm × 10mm |
| Ukuran pemancar |
320mm × 275mm × 145mm |
| Ukuran penjepit peluncuran |
Panjang, lebar dan ketebalan 300mm × 175mm × 50mm |
| Mode Tampilan |
LCD besar menampilkan tegangan baterai yang tersisa secara real time, dengan lampu latar belakang |
| Ukuran LCD |
Panjang dan lebar 128mm×75mm; area tampilan 124mm×67mm |
| Ukuran kemasan |
Panjang, lebar dan tinggi 400mm × 245mm × 335mm |
| Suhu operasi |
-10°C~40°C |
| Kondisi penyimpanan |
-20°C~50°C,≤95%RH, Tidak ada kondensasi |
| Kontrol lampu latar |
Ya, lampu latar putih |
| Suhu operasi |
-10°C~40°C |
| Kondisi penyimpanan |
-20°C~50°C,≤95%RH, Tidak ada kondensasi |
| Kualitas instrumen |
Transmitter 2,5kg; transmitting clamp 1,08kg; total massa 4,4kg (termasuk receiver) |
| Bdaya arteri |
Ketika tegangan baterai lebih rendah dari 9,65V, ikon tegangan rendah baterai ditampilkan untuk mengingatkan Anda untuk mengisi baterai; ketika tegangan baterai lebih rendah dari 9,5V,perangkat secara otomatis mati |
| CHarger |
12Pengisi daya DC.6V |
| Pelabuhan pengisian |
Port pengisian bulat, logo DC |
| Kompresif |
Transmitter mengadopsi desain kotak alat khusus terintegrasi, dan kotak dapat menahan tekanan sekitar 200kg |
| Tahan tegangan |
AC 3700V/rms (sebelum bagian atas dan bawah kotak instrumen) |
|
Sifat elektromagnetik
|
IEC61326 (EMC) |
| IEC61010-1 ((CAT III 300V,CAT IV 150V, Tingkat Polusi 2) |
| Fungsi |
Identifikasi kabel langsung, identifikasi kabel kegagalan listrik; pengukuran tegangan, arus, frekuensi AC |
| pasokan listrik |
7.4V kapasitas besar baterai lithium isi ulang, antarmuka pengisian USB, diisi penuh dan bekerja terus selama sekitar 6 jam |
| Listrik nominal |
Sekitar 300mA maksimal |
| Mode Tampilan |
3.5 inci tampilan layar LCD warna sejati, indikasi ikon warna |
| Kalibrasi sinyal |
Ya, kalibrasi sinyal yang dikirimkan. persentase saat ini antara sinyal yang diterima dan sinyal yang dikirimkan adalah antara 75% dan 135% dari nilai kalibrasi,yang merupakan salah satu kondisi untuk keberhasilan identifikasi |
| Setelah kalibrasi, frekuensi uji dan pembesaran tidak dapat diubah, jika tidak perlu kalibrasi ulang; kabel yang berbeda perlu kalibrasi ulang saat menguji kabel yang berbeda |
| Pengakuan arah |
Ya, penjepit pemancar, penjepit penerima dan sinyal pemuatan harus berada di arah yang sama, yang merupakan salah satu kondisi untuk identifikasi yang sukses |
| Identifikasi kabel berhasil |
Ikon tick hijau menunjukkan (√) |
| Kabel non-target |
Ikon silang merah-oranye menunjukkan (×) |
| Ukuran penerima |
Panjang, lebar dan ketebalan 207mm × 101mm × 45mm |
| Klem arus fleksibel |
Panjangnya sekitar 630mm, diameter kawat adalah 6mm atau 12,5mm |
| Diameter dalaman kumparan |
φ200mm (diameter yang lebih besar dapat disesuaikan sesuai kebutuhan) |
| Panjang timbal |
Panjang sumbu penjepit arus fleksibel: 2m |
| Jalur uji tegangan |
Panjang 1m (masing-masing 1 untuk merah dan hitam) |
| ruang lingkup pengujian |
Pengakuan kegagalan listrik: Koil dapat mendeteksi sinyal pulsa dengan resistensi loop 0Ω ∼ 10kΩ; ketika resistensi loop deteksi adalah 10kΩ,Baterai pemancar harus dijamin di atas 11V (umumnya dapat mencapai panjang kabel 0-10 kilometer, terutama dengan ketahanan pengantar dan kawat Tahan kabel) |
| Identifikasi langsung: Koil dapat mendeteksi sinyal pulsa dengan resistensi loop 0Ω ∼ 200Ω; ketika resistensi loop deteksi adalah 200Ω,Baterai pemancar harus dijamin di atas 11V (umumnya dapat mencapai panjang kabel 0-5 kilometer, terutama dengan ketahanan pengantar dan kawat Tahan kabel) |
| Jangkauan pengukuran |
Tegangan AC: 0,00V ∼600V ((50Hz/60Hz) |
| AC current:: 0.00A 5000A ((50Hz/60Hz) |
| Frekuensi saat ini: 45Hz~70Hz |
| Keakuratan |
Tegangan AC: ± 2% ± 3dgt |
| AC arus: ± 2% ± 3dgt |
| Frekuensi arus: ± 2% ± 3dgt |
| Sinyal identifikasi |
Amplitudo sinyal warna dan tampilan digital |
| Tingkat deteksi |
Sekitar 1 kali/detik |
| Penyesuaian Pendapatan |
Dalam antarmuka tes, tekan tombol anak panah kiri dan kanan untuk menyesuaikan pembesaran sinyal, bar amplitudo sinyal adalah pada 10 ~ 100, yang terbaik |
| Kontrol lampu latar |
Dalam antarmuka pemilihan fungsi boot, tekan tombol panah ke atas dan ke bawah untuk menyesuaikan kecerahan lampu latar LCD |
| Penutupan otomatis |
Sekitar 30 menit setelah daya pada, meter akan secara otomatis menutup untuk mengurangi konsumsi baterai |
| tegangan baterai |
Ketika tegangan baterai lebih rendah dari 6,5V, ikon tegangan baterai rendah ditampilkan, mengingatkan untuk mengisi baterai |
| pengisi daya |
Pengisi daya 9V DC |
| Pelabuhan pengisian |
Port pengisian USB |
| Suhu kerja dan kelembaban |
-10°C-40°C; di bawah 80%Rh |
| Suhu penyimpanan dan kelembaban |
-10°C~50°C,≤95%RH, Tidak ada kondensasi |
| Berat penerima |
Klem arus 172g; penerima 370g (dengan baterai) |
| Tahan tegangan |
AC2000V/rms (sebelum ujung depan dan belakang casing) |
| Cocok untuk peraturan keselamatan |
IEC61010-1 CAT III 600V, IEC61010-031, IEC61326, tingkat pencemaran 2 |
