Multifunctional Portable Classic Underground Cable Fault Pipe Locator Tracer Jalur Kabel

Multifunctional Portable Classic Underground Cable Fault Pipe Locator Tracer Jalur Kabel

Rincian produk:
Tempat asal: Xi'an, Shaanxi, Cina
Nama merek: XZH TEST
Sertifikasi: CE
Nomor model: XHLJ504
Informasi Rinci
Tempat asal:
Xi'an, Shaanxi, Cina
Nama merek:
XZH TEST
Sertifikasi:
CE
Nomor model:
XHLJ504
Fungsi:
Pelacakan rute kabel & penentuan kesalahan kabel
Sinyal output:
terputus-putus: 0~50Vpp
Kekuatan output:
100W
Arus Keluar:
0~2A
Frekuensi output:
15kHz terputus-putus
Modus penerimaan:
Sinkronisasi suara magnetik
Frekuensi Penerimaan:
Frekuensi Audio
Pembesaran:
50.0000 kali
Impedansi keluaran:
350Ω
Arus Diam:
kurang dari 10m A
Suhu operasi:
-10 ~ 55°C
Trading Information
Kuantitas min Order:
1 Unit
Kemasan rincian:
Kasus kayu
Waktu pengiriman:
5-8 hari kerja
Syarat-syarat pembayaran:
T/T
Menyediakan kemampuan:
1000 unit/bulan
Deskripsi Produk

Multifunctional Portable Classic Underground Cable Fault Pipe Locator Tracer Jalur Kabel 0

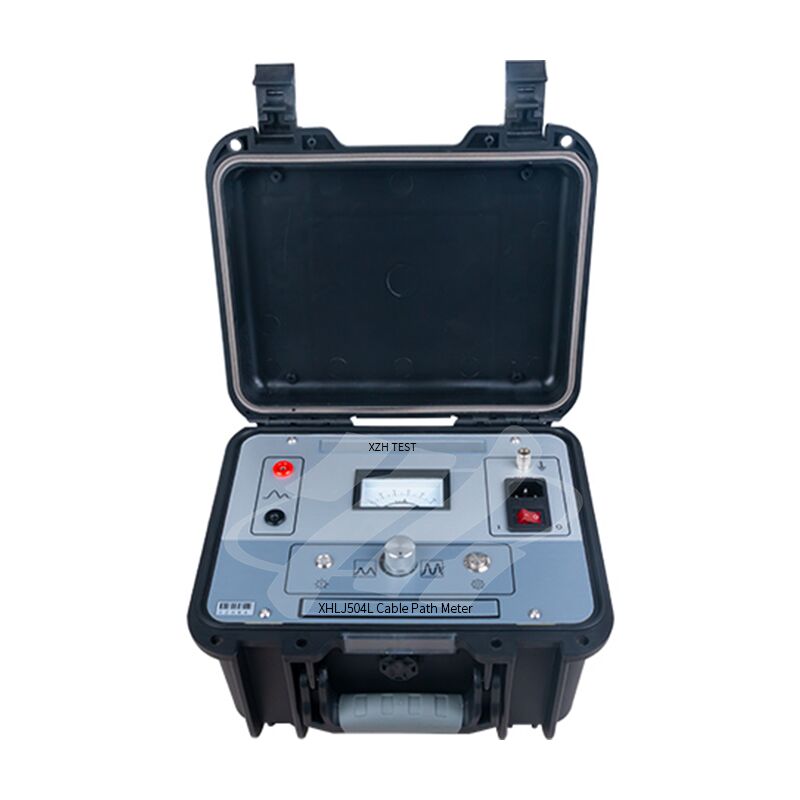

XHLJ504Pelacak jalur kabel (pencari pipa kabel)Terdiri dari generator sinyal jalur daya tinggi (transmitter) dan penerima yang diperlukan untuk mendeteksi jalur kabel yang terkubur.

Prinsip dasar dari kabel pathmeter adalah menggunakan generator sinyal jalur (yaitu, host pemancar sinyal pathmeter) untuk memasukkan sinyal pulsa jalur ke dalam kabel yang sedang diuji,sehingga menghasilkan gelombang elektromagnetikSetelah diproses, output dikirim ke earphone dan pointer meter.

Pelacak rute kabel ini menilai jalur terkubur dan kedalaman kabel sesuai dengan puncak suara, lembah suara dan tingkat penyimpangan meter penunjuk di headphone.


Multifunctional Portable Classic Underground Cable Fault Pipe Locator Tracer Jalur Kabel 1


Multi-fungsi
Penerima jalur kabel digunakan dalam koneksi dengan probe dan headphone, dll, dan dapat digunakan sebagai penunjuk kesalahan kabel.

Multifunctional Portable Classic Underground Cable Fault Pipe Locator Tracer Jalur Kabel 2


Komponen utama

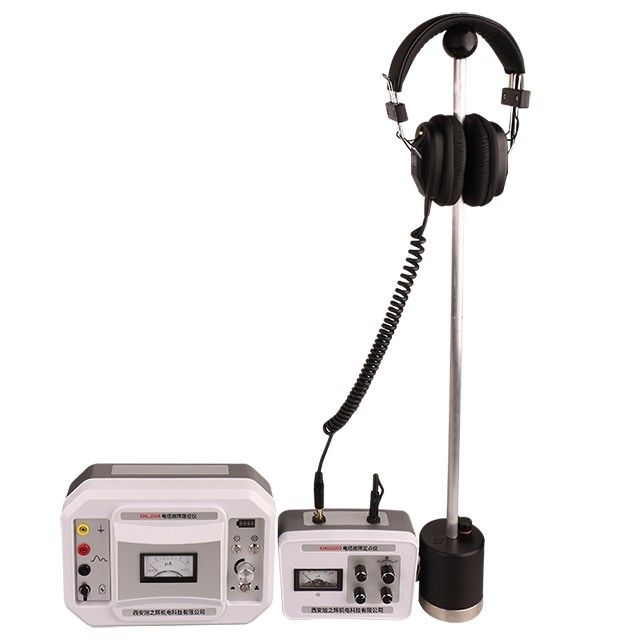

Pencari pipa kabel ini terutama terdiri dari pemancar dan penerima, dua bagian ditunjukkan sebagai berikut.


Multifunctional Portable Classic Underground Cable Fault Pipe Locator Tracer Jalur Kabel 3


Parameter teknis

Transmitter

Sinyal output 15kHz intermiten
Kekuatan output 100W
Arus keluaran 0 ¢2A
Kekuatan kerja 220V (1±10%) 50Hz (1±5%);


Penerima

Perbesar 500,000 kali
Keakuratan deteksi ± 0,2m
Impedansi output 350Ω
Sumber daya kerja dua baterai 9V standar
Arus yang tenang < 10mA


Fitur Produk

1Menggunakan prinsip induksi elektromagnetik tradisional, kemampuan anti interferensi yang kuat.

2Dengan fungsi perlindungan over-current dan short-circuit, itu aman dan dapat diandalkan.

3. Daya keluar tinggi, tidak terbatas oleh panjang kabel, sirkuit terbuka juga dapat menemukan jalur.

4Output dapat disesuaikan tanpa langkah, cocok untuk berbagai situs uji, dengan kemampuan beradaptasi yang kuat.

5. Super kuat pembesaran, kedalaman deteksi lebih dari 10 meter.

6. Desain konsumsi daya ultra-rendah, arus henti kurang dari 10mA.

7Desain analog meter, kekuatan sinyal dan tren jelas sekilas.

8. Tingkat nol dapat disesuaikan sewenang-wenang, yang cocok untuk semua jenis adegan kuat dan lemah.


Multifunctional Portable Classic Underground Cable Fault Pipe Locator Tracer Jalur Kabel 4


Multifunctional Portable Classic Underground Cable Fault Pipe Locator Tracer Jalur Kabel 5

Di tempattes jalur kabel --diagram indikasi

Multifunctional Portable Classic Underground Cable Fault Pipe Locator Tracer Jalur Kabel 6


Diagram jalur umum mendeteksi kabel penghubung


Multifunctional Portable Classic Underground Cable Fault Pipe Locator Tracer Jalur Kabel 7

Diagram kabel deteksi rute kabel super-panjang atau putus


Multifunctional Portable Classic Underground Cable Fault Pipe Locator Tracer Jalur Kabel 8

Diagram kabel deteksi rute khusus


Uji kedalaman terkubur kabel

Ketika Anda menilai kedalaman terkubur kabel, Anda dapat menempatkan probe pada sudut 45 derajat dengan tanah pada posisi kabel yang telah diukur,"bergerak ke luar" tegak lurus ke jalur. Cari titik suara paling kecil di tengah probe, maka jarak probe bergerak adalah kedalaman terkubur kabel.Silakan lihat diagram skematik penempatan probe pada gambar berikut.

Multifunctional Portable Classic Underground Cable Fault Pipe Locator Tracer Jalur Kabel 9



Diagram skematis penempatan probe

Daftar kemasan

Multifunctional Portable Classic Underground Cable Fault Pipe Locator Tracer Jalur Kabel 10
