Penguji Perlindungan Relay
>
Penguji Proteksi Relai Tiga Fasa Mikrokomputer XHJB634 Kalibrasi Digital

Penguji Proteksi Relai Tiga Fasa Mikrokomputer XHJB634 Kalibrasi Digital

Rincian produk:
Tempat asal: CINA
Nama merek: XZH TEST
Sertifikasi: ISO,CE
Nomor model: XHJB634
Informasi Rinci
Tempat asal:
CINA
Nama merek:
XZH TEST
Sertifikasi:
ISO,CE
Nomor model:
XHJB634
Model No.:
XHJB634
Tampilan LCD:
Dengan layar LCD
disesuaikan:
disesuaikan
Paket transportasi:
Kotak Kayu Ekspor
Merek dagang:
Tes XZH
Asal:
CINA
Menyediakan kemampuan:
2000pcs/tahun
Kustomisasi:
Tersedia
Layanan purna jual:
Sertifikat Garansi
Jaminan:
12 bulan
Menyoroti:

High Light

Menyoroti:

Penguji Proteksi Relai Tiga Fasa

,

Penguji Perlindungan Relay Digital

,

Microcomputer relay tester dengan garansi

Trading Information
Kuantitas min Order:
1 Unit
Kemasan rincian:
Kasus kayu
Waktu pengiriman:
5-8 hari
Syarat-syarat pembayaran:
T/T
Menyediakan kemampuan:
2000 buah/tahun
Deskripsi Produk
XHJB634 · PENGUJI PEMERANTASAN PLANTAS
Mikrokomputer Tiga Fase Relay Protection Tester XHJB634 Kalibrasi Digital
Sekuens sembilan keadaan
Modul pemeriksaan kesalahan
PC bawaan, 15 kg

Konfigurasi XHJB634 ini digunakan di mana departemen listrik pabrik sendiri mempertahankan perlindungan daripada memanggil kontraktor.,seri keadaan, superposisi harmonik, arah daya dan impedansi, sinkronisasi, uji kelompok penuh, jarak dan urutan nol, diferensial, perlindungan saluran 6 ∼ 35 kV dan pemeriksaan kesalahan.

State Series I memungkinkan hingga sembilan keadaan per uji, masing-masing didefinisikan sebagai tegangan empat fase dengan arus tiga fase atau sebagai output dua belas fase,yang merupakan struktur yang digunakan untuk transfer layanan stasiun dan urutan penutupan ulang berulang.

Tampilan Produk

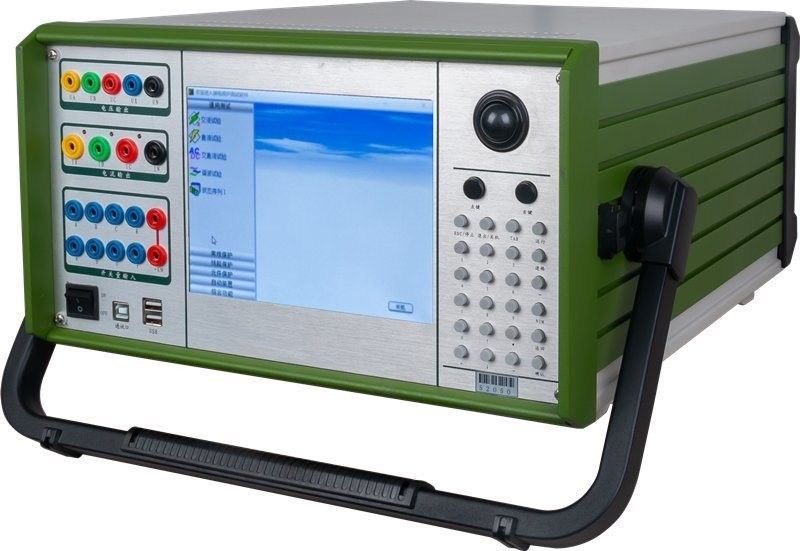

Xzh Test Microcomputer Three Phase Relay Protection Tester 4u3I Digital Relay Tester
Xzh Test Microcomputer Three Phase Relay Protection Tester 4u3I Digital Relay Tester
Xzh Test Microcomputer Three Phase Relay Protection Tester 4u3I Digital Relay Tester
Untuk siapa set ini?

Konfigurasi ini ditujukan untuk departemen pemeliharaan listrik internal di pembangkit listrik dan situs industri besar.

Lokakarya listrik pembangkit listrik yang menguji kembali perlindungan generator, trafo dan layanan stasiun selama pemadaman yang direncanakan.
Lokasi industri dengan distribusi 6~35 kV dan relay perlindungan mereka sendiri, di mana jendela shutdown adalah satu-satunya kesempatan uji.
Tim pemeliharaan yang harus menyelidiki operasi perlindungan setelah kejadian dan memutar ulang gangguan yang tercatat melalui relay.
Penguji mereproduksi kuantitas analog; pengaturan dan keterlambatan waktu harus berasal dari lembar pengaturan perlindungan yang disetujui untuk pabrik.
Fitur Utama
Modul lengkap disetel pada satu instrumen 15 kg, termasuk Diferensial, Jarak dan Urutan Nol, Uji Grup Penuh dan Uji Kesalahan.
State Series I dengan hingga sembilan state, masing-masing mampu output tegangan empat fase dengan jumlah arus tiga fase atau dua belas fase.
arus AC 40 A per fase, 120 A sejajar, dan tegangan AC 120 V per fase dengan akurasi kelas 0,2
Dibangun dalam komputer industri, 6,4 inci TFT display, trackball dan keyboard, jadi tidak ada laptop yang diperlukan di ruang pertukaran.
10 input digital dan 8 output kontak relay untuk sirkuit trip, reclose dan interlock, dengan resolusi waktu 0,1 ms.
Modul Review Fault untuk memutar ulang kondisi kesalahan yang tercatat melalui perlindungan setelah perjalanan.
File parameter per modul, fungsi pengembalian dan laporan yang dapat dicetak untuk catatan pemeliharaan.
Spesifikasi Teknis
Konfigurasi saluranStandar
AC arus, per fase0 40 A (rms), akurasi 0.2 kelas
AC arus, 3 fase secara paralel0 120 A (rms), maksimal 10 s
Arus fase terus menerus yang diizinkan10 A (rms)
Daya maksimum arus fase450 VA
Kekuatan maksimum paralel 3 fase900 VA
Listrik DC0 ± 10 A per fase; 0 ± 30 A dengan 3 fase secara paralel; akurasi kelas 0,5.
Tegangan ACFase 120 V, garis 240 V; akurasi kelas 0,2
Daya tegangan AC80 VA fase / 100 VA jalur
Tegangan DCFase 0 ± 160 V, garis 0 ± 320 V; akurasi kelas 0,5.
Daya tegangan DCFase 70 VA / jalur 140 VA
Jangkauan frekuensi dasar20 ¢ 1000 Hz
Urutan harmonis2 20 untuk arus, 1 20 untuk tegangan
Input / output digital10 input, 8 output kontak relay
Kapasitas kontak outputDC 220 V / 0,2 A; AC 220 V / 0,5 A
Pengukuran waktu0.1 ms 9999 s, akurasi lebih baik dari 0,1 ms
ParameterPeringkat
Komputer kontrolKomputer kontrol industri bawaan yang menjalankan Windows
Tampilan6.4 inci TFT LCD warna sejati, resolusi default 800 × 600
Perangkat input bawaanTrackball mouse dan keyboard faceplate yang dioptimalkan
AntarmukaPort komunikasi USB, port periferal USB, port jaringan 10-100 M, port serial
Output DC bantu110 V atau 220 V bisa dihidupkan, bernomor 1,5 A, dilindungi oleh sekring 2 A / 250 V
Pasokan operasiAC 220 V
Dimensi400 × 360 × 160 mm
Berat badan15 kg
Modul perangkat lunak
Uji AC dengan tegangan empat fase dan arus tiga fase, tegangan enam fase, arus enam fase, output dua belas fase dan unit komponen urutan.
Uji DC untuk relay tegangan dan arus DC dan untuk kumparan relay yang disediakan dari output bantu.
State Series I dengan hingga sembilan keadaan, masing-masing dapat didefinisikan sebagai tegangan empat fase dengan arus tiga fase atau sebagai output dua belas fase.
Tes superposisi harmonik dan frekuensi rendah tinggi.
Arahan daya dan impedansi, sinkronisasi, dan uji kelompok penuh I dan II.
Perlindungan jarak dan Zero Sequence, dengan modul Karakteristik Impedansi.
Perlindungan Diferensial dan Tes Harmonik Diferensial.
Uji komprehensif perlindungan jalur mikro komputer 6 ∼ 35 kV, dan Review Fault untuk memutar ulang gangguan yang direkam.
Sebelum Operasi
Jangan mematikan daya saat output aktif; output yang salah saat mati dapat menyebabkan operasi perlindungan yang salah.
Jangan memasukkan sekrup atau benda lain ke dalam slot ventilasi atau ke dalam soket input atau output, dan simpan slot udara, saklar daya dan colokan tidak terhalang.
Jangan pernah mengarahkan daya AC atau DC eksternal ke soket output tegangan dan arus.
Input biner menerima kontak kering dan kontak hidup hingga DC 250 V; dengan kontak hidup, menghubungkan kutub positif ke terminal umum +KM.
Earth outlet pasokan atau bumi pelindung penguji di mana gangguan yang kuat atau persyaratan keselamatan yang tinggi.
Jangan mengubah atau menghapus file sistem Windows bawaan; jika data antarmuka salah, hapus file para di direktori program dan mulai kembali untuk mengembalikan default.
Pertanyaan yang Sering Diajukan
Q1.Dapatkah urutan transfer layanan stasiun diuji?
Ya, State Series I memungkinkan hingga sembilan keadaan per tes, dan setiap keadaan dapat didefinisikan dengan tegangan dan kuantitas arusnya sendiri.
Q2.Bagaimana operasi perlindungan diselidiki?
Modul Review Fault memutar ulang kondisi kesalahan yang tercatat melalui perlindungan, sehingga urutan operasi dapat dibandingkan dengan log peristiwa.
Q3.Apakah instrumen membutuhkan komputer eksternal di ruang switch?
Tidak, komputer kontrol industri, layar 6,4 inci, trackball dan keyboard dibangun ke dalam kasus.
Q4.Apa kapasitas kontak yang tersedia untuk tes skema?
Sepuluh input digital dan delapan output kontak relay, dengan kapasitas kontak DC 220 V / 0,2 A atau AC 220 V / 0,5 A.
Q5.Bagaimana alat ini dipindahkan antara area tanaman?
Beratnya 15 kg dan ukurannya 400 × 360 × 160 mm, dan dapat ditempatkan tegak atau miring pada bracket pendukungnya.
Pemeriksaan konfigurasi
Katakan pada kami tingkat tegangan pabrik dan fungsi perlindungan yang dimiliki departemenmu, dan kami akan mengkonfirmasi modul yang ditetapkan untuk rutinitas pemadamanmu.
