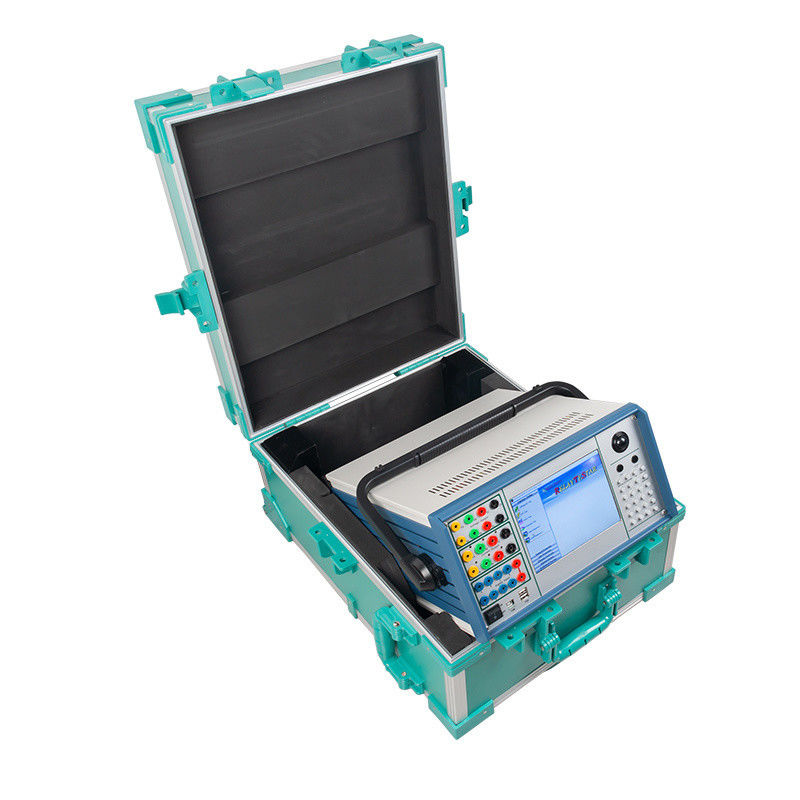

XHJB666 menyediakan enam saluran arus yang dibutuhkan oleh perlindungan diferensial trafo tiga fase,bersama dengan modul superposisi harmonik dan urutan keadaan yang digunakan untuk memverifikasi karakteristik pengereman. arus dan tegangan diproduksi oleh amplifier linier di bawah kontrol DSP, sehingga bentuk gelombang disuntik tetap bersih pada arus kecil di mana pengambilan diferensial diatur.
Perangkat lunak mencakup perlindungan diferensial dan uji harmonik diferensial secara langsung,dan instrumen yang sama menangani pemeriksaan rem proporsional dan rem harmonis yang mengikuti transformer.
Konfigurasi ini ditujukan untuk tim yang mengoperasikan dan memverifikasi kembali perlindungan diferensial trafo.
| Konfigurasi saluran | Standar |
|---|---|
| Saluran saat ini | 6, standar enam fase |
| Saluran tegangan | 6, standar enam fase |
| Jangkauan output arus AC | 30 A per fase, atau 180 A dengan enam fase secara paralel |
| Jangkauan output arus DC | 10 A DC per fase |
| Jangkauan output tegangan AC | 120 V AC per fase |
| Jangkauan output tegangan DC | 160 V DC per fase |
| Input / output biner | 8 input switch, 4 pasang output switch |
| Pengukuran waktu | 0.1 ms 9999 s, akurasi lebih baik dari 0,1 ms |
| Parameter | Peringkat |
|---|---|
| AC arus, 6-fase output | 0 30 A per fase (rms), akurasi 0.2 kelas |
| AC arus, output 3-fase | 0 60 A per fase (rms) |
| AC arus, paralel 6-fase | 0 180 A (rms) |
| Arus fase terus menerus yang diizinkan | 10 A (rms) |
| Daya maksimum arus fase | 300 VA |
| Kekuatan maksimum paralel 6 fase | 1000 VA, durasi maksimum 10 s |
| Listrik DC | 0 ± 10 A per fase, akurasi kelas 0,5, tegangan beban maksimum 20 V |
| Tegangan AC | Fase 0 ️ 120 V, garis 0 ️ 240 V, kelas akurasi 0,2 |
| Daya tegangan AC | 80 VA fase / 100 VA jalur |
| Tegangan DC | Fase 0 ± 160 V, garis 0 ± 320 V, kelas akurasi 0,5. |
| Daya tegangan DC | Fase 70 VA / jalur 140 VA |
| Jangkauan frekuensi dasar | 20 ¢ 1000 Hz |
| Urutan harmonis | 1 20 |
| Masukan saklar, kontak kering | 1 20 mA, 24 V |
| Masukan saklar, kontak potensial | 0: 0 V + 6 V; 1: + 11 V + 250 V |
| Kapasitas output saklar | DC 220 V / 0,2 A; AC 220 V / 0,5 A |
