Penguji Perlindungan Relay
>
Penguji perlindungan relay fase tunggal untuk pengujian injeksi sekunder yang akurat

Penguji perlindungan relay fase tunggal untuk pengujian injeksi sekunder yang akurat

Rincian produk:
Tempat asal: Xi'an, Shaanxi, Cina
Nama merek: XZH TEST
Sertifikasi: ISO,CE
Nomor model: XHJB612
Informasi Rinci
Tempat asal:
Xi'an, Shaanxi, Cina
Nama merek:
XZH TEST
Sertifikasi:
ISO,CE
Nomor model:
XHJB612
Model NO.:
XHJB612
Kekuatan:
Listrik
Keluaran tegangan:
0-250V
Keluaran Saat Ini:
0-5A 0-50A 0-150A
Layar LCD:
Dengan layar LCD
disesuaikan:
disesuaikan
Paket Pengangkutan:
Kasus kayu yang diekspor
Merek dagang:
UJI XZH
Asal usul:
Cina
Kode Hs:
9030899090
Menyediakan kemampuan:
2000 pcs/tahun
Pengaturan khusus:
Tersedia
Layanan purna jual:
Sertifikat Garansi
Jaminan:
1 tahun
Trading Information
Kuantitas min Order:
1 Unit
Kemasan rincian:
Kasus kayu
Waktu pengiriman:
5-8 hari
Syarat-syarat pembayaran:
T/T
Menyediakan kemampuan:
2000 buah/tahun
Deskripsi Produk

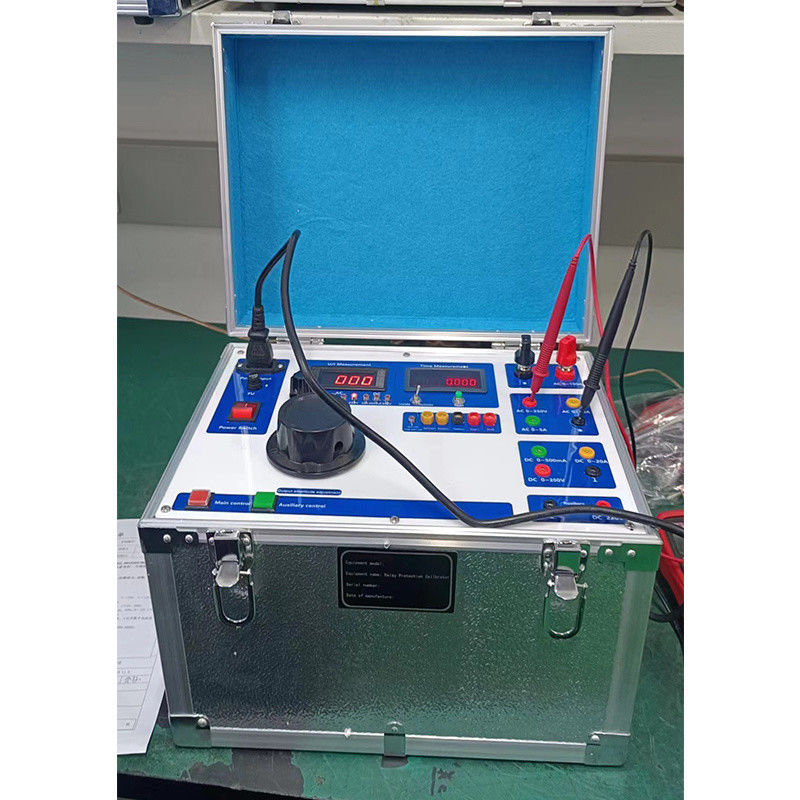

XHJB612 Penguji Pelindung Relai Fase Tunggal untuk Pengujian Injeksi Sekunder yang Akurat



Penguji perlindungan relay fase tunggal untuk pengujian injeksi sekunder yang akurat 0


Fungsi utama
☆Memerlukan catu daya AC220V fase tunggal, menggunakan panel PVC yang indah dan elegan
☆Memiliki keluaran mA, yang dapat memenuhi pengujian polarisasi, sinyal, dan relai lainnya
☆Meter milidetik digital bawaan dengan terminal meter mulai dan berhenti
☆Dengan isyarat suara dan cahaya untuk kontak aksi, dll.
☆Sasis paduan aluminium berkekuatan tinggi yang dibuat khusus, mudah dibawa dan diangkut
☆Pengoperasian panel sederhana dan mudah dikuasai, dan pengkabelannya jelas, membuatnya nyaman untuk pekerjaan di lokasi.


Indikator teknis utama

1 Catu daya AC220V±10%,  50Hz
2 Keluaran Sirkuit utama




Keluaran AC: Arus: 0-5A 0-50A 0-150A Tegangan: 0-250V dapat disesuaikan terus menerus

3 Keluaran DC: Tegangan: 0-250V Arus: 0-20A 0-500mA

4 Pengukuran waktu: 0-99.99S

5 Rentang pengukuran



 Tegangan: 0~500V 0.5%RD±2d

6 Arus: 0~5A 0~50A 0~150A 0.5%RD±2d

7 Rentang waktu pengukuran: 0.01~99.99S


Penguji perlindungan relay fase tunggal untuk pengujian injeksi sekunder yang akurat 1


Penguji perlindungan relay fase tunggal untuk pengujian injeksi sekunder yang akurat 2


Cara Penggunaan
1 Inspeksi atau persiapan sebelum digunakan
Sebelum menggunakan instrumen, inspeksi visual harus dilakukan, dan ujung pembumian dari kabel daya tiga inti harus dibumikan dengan andal. Nyalakan sakelar daya, dan kemudian uji daya pada instrumen. Pada saat ini, kedua meter harus menyala, dan sentuh sakelar tombol "Output Selection" dengan tangan Anda. , indikator status keluaran harus normal dari kiri ke kanan.
2 Operasi keluaran tegangan sirkuit utama
Pilih status keluaran dalam rentang "AC0-250V", tekan "sakelar kontrol keluaran" dari sirkuit utama di sudut kiri bawah ruang uji, dan sesuaikan perlahan kenop besar pengatur tegangan. Sepasang voltmeter/amperemeter harus menampilkan tegangan AC "0~250V". Untuk mengeluarkan "DC0~300V", pilih status keluaran dalam rentang "DC0~250V", dan metode penyesuaian sama seperti di atas.
3 Operasi keluaran arus sirkuit utama
Pilih status keluaran dalam rentang "AC0~5A", tekan "sakelar kontrol keluaran" dari sirkuit utama dan sesuaikan perlahan kenop pengatur tegangan. Pada saat ini, voltmeter/amperemeter harus menampilkan arus "0~5A", dan penyesuaian arus lainnya mirip dengan metode ini.
4 Contoh penggunaan:
4.1 Pengujian pengambilan dan pelepasan relai tegangan
Pertama-tama masukkan instrumen dalam keadaan siap, hubungkan koil relai yang diuji ke terminal keluaran tegangan yang sesuai, tekan sakelar "kontrol keluaran sirkuit utama", dan sesuaikan perlahan kenop besar untuk membuat tegangan keluaran naik secara stabil. Ketika relai ditutup, catat tegangan penutupan. , kemudian sesuaikan kenop besar ke arah yang berlawanan hingga relai dilepaskan, dan catat tegangan pelepasan. Berdasarkan ini, koefisien balik dari relai yang diuji dapat dihitung. Jika relai yang diuji adalah relai tegangan lebih, lanjutkan ke arah yang berlawanan.
4.2 Pengujian nilai pengaturan relai arus
Lepaskan relai yang diuji dari saluran, hubungkan ke terminal keluaran arus instrumen, pilih rentang arus keluaran yang sesuai, seperti "0~5A" atau "0~100A", tekan sakelar "Kontrol Keluaran", dan sesuaikan perlahan maksimum Putar kenop ke aksi relai, amati nilai voltmeter/amperemeter, dan nilai aksi relai.
4.3 Penentuan waktu tunda relai waktu
Hubungkan relai yang diuji ke terminal keluaran (tegangan kerja adalah AC atau DC sesuai dengan persyaratan relai), sesuaikan ke nilai aksi yang dinilai, dan pulihkan setelah pemadaman listrik. Hubungkan kontak bergerak dan menutup tunda dari relai yang diuji ke terminal II dan ⊥, tekan sakelar "kontrol keluaran", koil relai akan mendapatkan tegangan pengoperasian yang dinilai, dan mulai stopwatch pada saat yang sama. Setelah waktu tunda, stopwatch akan berhenti menghitung. Pada saat ini, stopwatch Angka yang ditampilkan adalah waktu penutupan tertunda dari relai waktu. Jika Anda ingin mengukur pelepasan yang tertunda, prinsipnya sama seperti sebelumnya, dan pengkabelan sebenarnya dibalik.
4.4 Pengujian relai menengah (dengan koil penahan)
Tentukan jenis mode aksi (aksi tegangan atau arus) dan jenis mode penahan (penahanan tegangan atau arus) relai yang diuji. Mengambil aksi arus pemeliharaan tegangan sebagai contoh (relai DC), pilih rentang keluaran arus DC (0~500mA atau 0~5A), tekan sakelar "Kontrol Keluaran", sesuaikan perlahan kenop besar ke aksi relai, dan catat arus yang bergerak. Kemudian hubungkan keluaran sirkuit tambahan ke ujung koil penahan relai, sesuaikan perlahan kenop kecil ke peringkat relai, catat nilai tegangan penahan, dan tentukan kualitas relai berdasarkan kondisi aksi atau penahanan.
Singkatnya, selama Anda menguasai hubungan konversi antara berbagai keluaran instrumen ini dan instrumen pengukur, Anda dapat menarik kesimpulan dari satu contoh dan menerapkannya secara fleksibel sesuai dengan kondisi spesifik relai yang sedang diuji. Saya tidak akan memberikan contoh satu per satu di sini.




Penguji perlindungan relay fase tunggal untuk pengujian injeksi sekunder yang akurat 3

Pengemasan: Kotak kayu diisi dengan busa

Pengiriman: melalui Udara, Laut, Ekspres, dll.

Waktu pengiriman: 7-10 hari kerja jika tersedia.
