XHMR-5000A Penguji Resistansi Isolasi Portabel 5000V 200GΩ Megohmmeter Digital

Name: XHMR-5000A Penguji Resistansi Isolasi Portabel 5000V 200GΩ Megohmmeter Digital
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHMR-5000A
Price: 440.00 USD
Availability: InStock

Rincian produk:

Tempat asal:	Xi'an, Shaanxi, Cina
Nama merek:	XZH TEST
Sertifikasi:	ISO,CE
Nomor model:	XHMR-5000A

Informasi Rinci

Tempat asal:

Xi'an, Shaanxi, Cina

Nama merek:

XZH TEST

Sertifikasi:

ISO,CE

Nomor model:

XHMR-5000A

Model TIDAK.:

XHMR-5000A

Disesuaikan:

Disesuaikan

Warna:

Abu-abu+Oranye

Paket Transportasi:

Diekspor

Spesifikasi:

240*188*85mm

Merek dagang:

Tes XZH

Asal:

Tiongkok

Menyediakan kemampuan:

2000 buah/Tahun

Kustomisasi:

Tersedia

Layanan Purna Jual:

Sertifikat Garansi

Jaminan:

1 Tahun

Menyoroti:

High Light

Menyoroti:

Penguji Resistensi Isolasi Portable

Penguji tanah yang disesuaikan

Penguji isolasi XHMR-5000A

Trading Information

Kuantitas min Order:

1 Unit

Kemasan rincian:

Kasus kayu

Waktu pengiriman:

5-8 hari

Syarat-syarat pembayaran:

T/T

Menyediakan kemampuan:

2000 buah/tahun

Deskripsi Produk

XHMR-5000A · 5 kV RESISTANSI ISOLASI

XHMR-5000A Portable Insulation Resistance Tester 5000V 200GΩ Digital Megohmmeter

250 V ∼ 5000 V, 5 tingkat

0.01 MΩ 200 GΩ

DAR dan PI dibangun di

XHMR-5000A adalah pengukur resistensi isolasi tegangan tinggi digital dengan lima tegangan uji dari 250 V hingga 5000 V, kisaran resistensi dari 0,01 MΩ hingga 200 GΩ,dan pengukuran tegangan DC dan AC dalam instrumen yang samaResistensi isolasi diperoleh dengan metode penurunan tegangan DC, dan pergeseran unit rentang secara otomatis.

Rasio penyerapan dan indeks polarisasi dihitung oleh instrumen selama pengujian, yang merupakan bagian dari pengukuran yang menunjukkan apakah sistem isolasi telah menyerap kelembaban.Pembacaan dapat dikunci dan disimpan hingga 500 kelompok, ditinjau kemudian, dan ditandai dengan alarm yang dapat diatur.

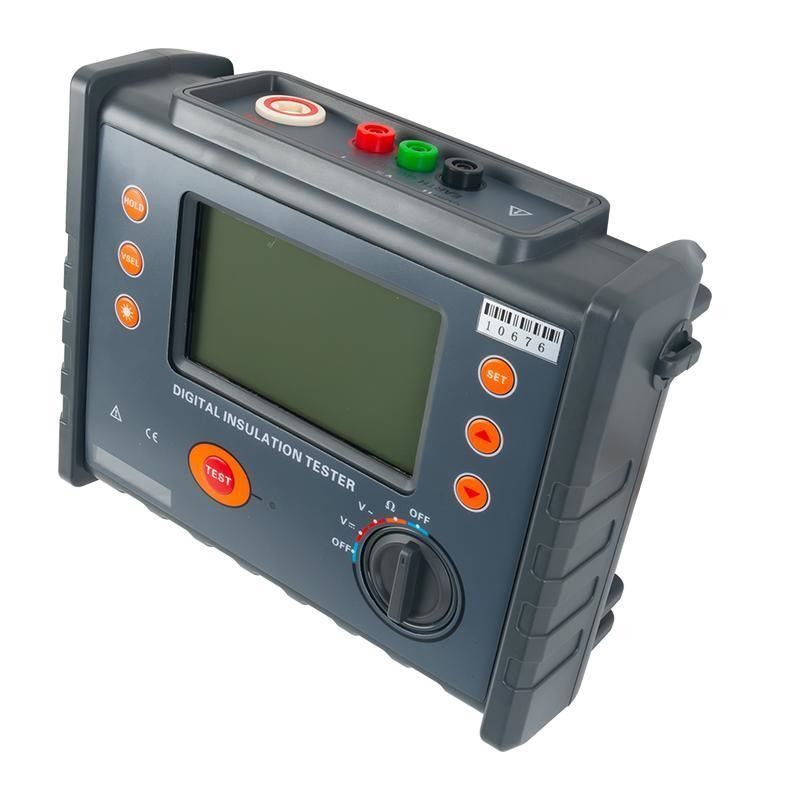

Tampilan Produk

Untuk siapa set ini?

Instrumen ini ditentukan untuk pengujian pencegahan di mana kondisi isolasi, bukan hanya satu nilai resistensi, harus dinilai.

Substasiun dan kru kabel mengukur resistensi isolasi pada trafo, kabel dan switchgear sebelum mengembalikan peralatan ke layanan.

Lokakarya motor dan generator yang menggunakan indeks polarisasi untuk memutuskan apakah sebuah gulungan cukup kering untuk berjalan setelah gulungan kembali atau berhenti lama.

Departemen listrik industri yang memelihara peralatan di ruang komputer, ladang minyak dan instalasi elektromekanik,di mana meter portabel dengan penyimpanan dan batas alarm cukup untuk rutin.

Meter mengukur ketahanan isolasi; tidak menguji kekuatan dielektrik. Pembacaan rendah menunjukkan masalah, tetapi tes itu sendiri menerapkan arus terbatas pada tegangan yang dipilih.

Fitur Utama

Lima tegangan pengujian ¢ 250 V, 500 V, 1000 V, 2500 V dan 5000 V, masing-masing dengan akurasi ± 10% ¢ dipilih dengan tombol VSEL.

Rentang resistensi 0,01 MΩ hingga 200 GΩ, dengan dekade tertinggi dinilai pada ± 20% rdg dan dekade kerja utama pada ± 3% rdg.

Rasio penyerapan dan indeks polarisasi diukur dan dihitung secara otomatis, dengan basis waktu DAR yang dapat dipilih 15 s atau 30 s terhadap 60 s.

Output short-circuit current setidaknya 2 mA, dan beban kapasitif maksimum 1 μF untuk pengukuran kabel dan penggulung.

Penyimpanan 500 kelompok dengan indikasi MEM dan FULL, ditambah mode review MR dengan pemilihan dan penghapusan kelompok.

Batas alarm yang dapat diatur, hingga 600 V untuk tegangan dan 9999 MΩ untuk resistensi, dengan simbol berkedip dan bunyi bip.

LCD 4 digit dengan lampu latar abu-abu, 1230 g termasuk baterai, dalam 240 × 188 × 85 mm shockproof, polishing housing.

Spesifikasi Teknis

Parameter	Nilai
Fungsi	Resistensi isolasi, tegangan DC dan AC, rasio penyerapan (DAR), indeks polarisasi (PI)
Tegangan uji nominal	250 V, 500 V, 1000 V, 2500 V, 5000 V, akurasi ± 10%
Kisaran resistensi isolasi	0.01 MΩ 200 GΩ
Listrik output sirkuit pendek	≥ 2 mA
Metode pengukuran	Metode penurunan tegangan DC
Beban kapasitif maksimum	1 μF atau kurang
Pergeseran gigi	Otomatis penuh
Sumber daya listrik	DC 9 V, enam sel kering LR14; waktu siaga terus menerus lebih dari 100 jam
Tampilan	LCD besar 4 digit dengan lampu latar abu-abu, 108 × 65 mm
Penyimpanan data	500 kelompok, dengan indikasi MEM dan peringatan FULL
Tinjauan data	Fungsi peninjauan MR, dengan pemilihan dan penghapusan kelompok
Alarm	Batas yang dapat diatur; alarm tegangan maksimum 600 V, alarm resistensi maksimum 9999 MΩ
Daya otomatis mati	15 menit, indikasi APO
Dimensi	240 × 188 × 85 mm
Berat badan	1230 g termasuk baterai
Kondisi kerja	-10 °C sampai +40 °C, RH di bawah 80%
Kondisi penyimpanan	-20 °C sampai +60 °C, RH di bawah 70%
Keamanan	IEC61010-1, CAT III 300 V, CAT IV 150 V, tingkat pencemaran 2
EMC	IEC61326
Kekuatan dielektrik	AC 5160 V rms antara sirkuit dan rumah
Panduan uji	Batang tegangan tinggi, merah 1 m, hitam 1 m, hijau 1 m

Jangkauan Resistensi Isolasi

Tegangan uji	Jangkauan pengukuran	Resolusi	Keakuratan
250 V (± 10%)	0 10 MΩ	0.01 MΩ	± 3% rdg ± 5 dgt
250 V (± 10%)	10 100 MΩ	0.1 MΩ	± 3% rdg ± 5 dgt
250 V (± 10%)	100 1000 MΩ	1 MΩ	± 3% rdg ± 5 dgt
250 V (± 10%)	1 10 GΩ	00,01 GΩ	± 5% rdg ± 5 dgt
500 V (± 10%)	0 10 MΩ	0.01 MΩ	± 3% rdg ± 5 dgt
500 V (± 10%)	10 100 MΩ	0.1 MΩ	± 3% rdg ± 5 dgt
500 V (± 10%)	100 1000 MΩ	1 MΩ	± 3% rdg ± 5 dgt
500 V (± 10%)	1 10 GΩ	00,01 GΩ	± 5% rdg ± 5 dgt
1000 V (± 10%)	0 20 MΩ	0.01 MΩ	± 3% rdg ± 5 dgt
1000 V (± 10%)	20 200 MΩ	0.1 MΩ	± 3% rdg ± 5 dgt
1000 V (± 10%)	200 1000 MΩ	1 MΩ	± 3% rdg ± 5 dgt
1000 V (± 10%)	2 20 GΩ	00,01 GΩ	± 5% rdg ± 5 dgt
2500 V (± 10%)	0 2000 MΩ	1 MΩ	± 3% rdg ± 5 dgt
2500 V (± 10%)	2000 MΩ 20 GΩ	00,01 GΩ	± 5% rdg ± 5 dgt
2500 V (± 10%)	20 200 GΩ	0.1 GΩ	±20% rdg ±10 dgt
5000 V (± 10%)	0 2000 MΩ	1 MΩ	± 3% rdg ± 5 dgt
5000 V (± 10%)	2000 MΩ 20 GΩ	00,01 GΩ	± 5% rdg ± 5 dgt
5000 V (± 10%)	20 200 GΩ	0.1 GΩ	±20% rdg ±10 dgt

Pada setiap rentang tegangan, dua dekade tertinggi membutuhkan waktu uji lebih dari 180 detik sebelum akurasi yang dinyatakan berlaku.

Pengukuran Tegangan

Fungsi	Jangkauan	Resolusi	Keakuratan
Tegangan DC	0.0 ️ 1000 V	0.1 V	±1,5% rdg ±3 dgt
Tegangan AC	0.0 ️ 750 V	0.1 V	±1,5% rdg ±3 dgt

Membaca PI dan DAR

PI adalah resistance 10 menit dibagi dengan resistance 1 menit. DAR adalah nilai 60 detik dibagi dengan nilai 15 detik, atau dengan nilai 30 detik ketika basis waktu itu dipilih.Keduanya dihitung oleh meter selama tes.

Indeks	Nilai	Pengadilan
Indeks polarisasi (PI)	Di atas 4.0	Yang terbaik
Indeks polarisasi (PI)	4.0 20	Bagus sekali.
Indeks polarisasi (PI)	2.0 ️ 1.0	Tidak baik
Indeks polarisasi (PI)	Di bawah 1.0	Butuh perhatian.
Rasio penyerapan (DAR)	Di atas 1.4	Yang terbaik
Rasio penyerapan (DAR)	1.25 ¢ 1.0	Bagus sekali.
Rasio penyerapan (DAR)	Di bawah 1.0	Tidak baik

Cara Mengukur

1.Putar saklar putar ke posisi resistensi isolasi; unit menyala, dan indikator mati otomatis muncul di sudut kanan bawah.

2.Periksa simbol baterai pada LCD sebelum memulai; indikator baterai rendah berarti akurasi pengukuran tidak dapat lagi diandalkan.

3.Tekan tombol VSEL untuk memilih tegangan uji: 250 V, 500 V, 1000 V, 2500 V atau 5000 V.

4.Hubungkan kabel tanah hitam ke terminal EARTH dan ke titik bumi dari sirkuit yang diuji; hubungkan kabel tegangan tinggi merah ke terminal LINE dan ke konduktor yang diuji.

5.Tekan tombol TEST. Tegangan tinggi dihasilkan dalam kabel uji dan dalam sirkuit, jadi jauhkan tangan dari konduktor sepanjang waktu.

6.Membaca nilai resistensi isolasi setelah tampilan telah menetap: pengukuran tegangan diperbarui dua kali per detik, resistensi isolasi sekali setiap tujuh detik.

7.Tunggu sampai debit selesai sebelum menyentuh atau memutuskan sirkuit; muatan yang tersimpan dapat menyebabkan kejutan.

8.Tekan HOLD singkat untuk mengunci dan menyimpan pembacaan, atau tekan HOLD panjang untuk meninjau kelompok yang tersimpan; tekan panjang lagi untuk memasuki layar penghapusan.

Peraturan Keselamatan

Resistensi isolasi hanya dapat diukur pada sirkuit yang tidak bertenaga; periksa kabel dan konfirmasi sirkuit mati sebelum tes.

Pakai sarung tangan isolasi tegangan tinggi saat mengoperasikan instrumen pada rentang isolasi.

Jangan menyentuh konduktor telanjang atau sirkuit yang sedang diuji selama pengukuran, dan jangan melepas kabel sampai pembuangan selesai.

Jangan memutar kabel uji bersama-sama; melakukannya mempengaruhi akurasi pengukuran.

Batas tegangan masukan adalah 1000 V DC dan 750 V AC; melampaui mereka dapat merusak instrumen.

Jangan mengukur di tempat yang mudah terbakar, dan hentikan penggunaan instrumen jika kandang atau pipa uji retak atau menunjukkan logam yang terbuka.

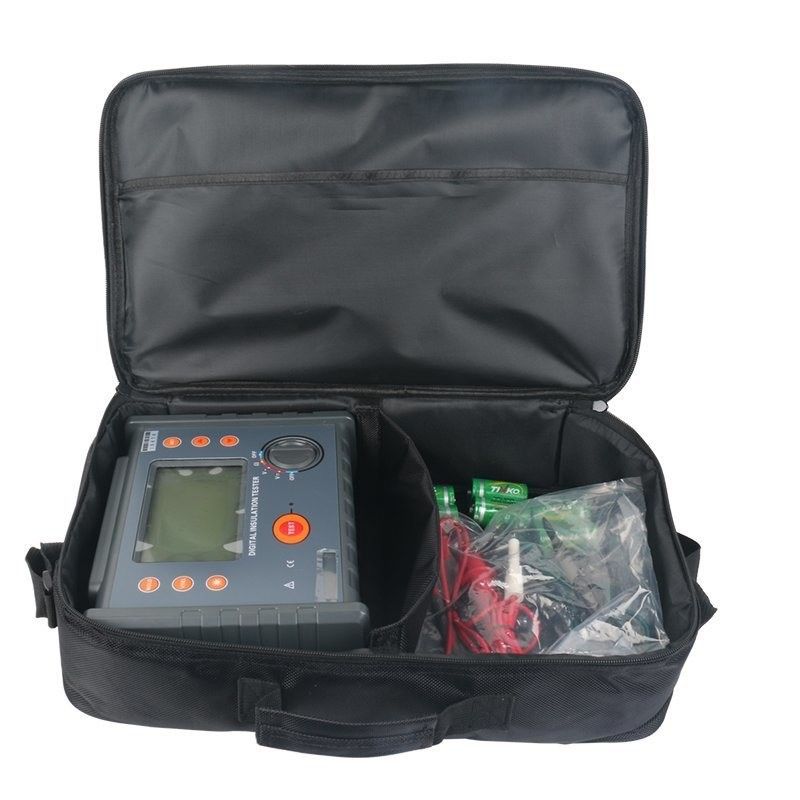

Daftar kemasan

Meter × 1 set

Batang tegangan tinggi × 1

Jalur uji tegangan tinggi × 1 set

1.5 V baterai × 1 set

Pertanyaan yang Sering Diajukan

Q1.Apa yang bisa diukur dengan kisaran 5000 V?

Tiga dasawarsa: 0 ¢ 2000 MΩ pada ± 3% rdg, 2000 MΩ ¢ 20 GΩ pada ± 5% rdg, dan 20 ¢ 200 GΩ pada ± 20% rdg. Dasawarsa atas membutuhkan waktu pengujian lebih dari 180 detik untuk ditentukan.

Q2.Bagaimana PI dan DAR dihitung?

PI adalah resistance pada 10 menit dibagi dengan resistance pada 1 menit. DAR adalah resistance pada 60 detik dibagi dengan nilai pada 15 detik, atau pada 30 detik ketika basis waktu dipilih.

Q3.Nilai PI apa yang dapat diterima?

Di atas 4.0 dinilai terbaik, 4.0 hingga 2.0 baik, 2.0 hingga 1.0 buruk, dan di bawah 1.0 perlu perhatian.

Q4.Mengapa terminal GUARD diperlukan pada tes kabel?

Kebocoran permukaan melalui isolasi kabel akan dimasukkan dalam pembacaan.

Q5.Berapa banyak hasil yang bisa disimpan?

Tekan HOLD singkat untuk mengunci dan menyimpan bacaan, dan tekan HOLD panjang untuk meninjau atau menghapus kelompok yang tersimpan; tampilan menunjukkan FULL ketika memori habis.

Pemeriksaan konfigurasi

Beritahu kami peralatan yang Anda uji dan kelas tegangan, dan kami akan mengkonfirmasi pilihan rentang dan aksesori untuk rutinitas isolasi Anda.
