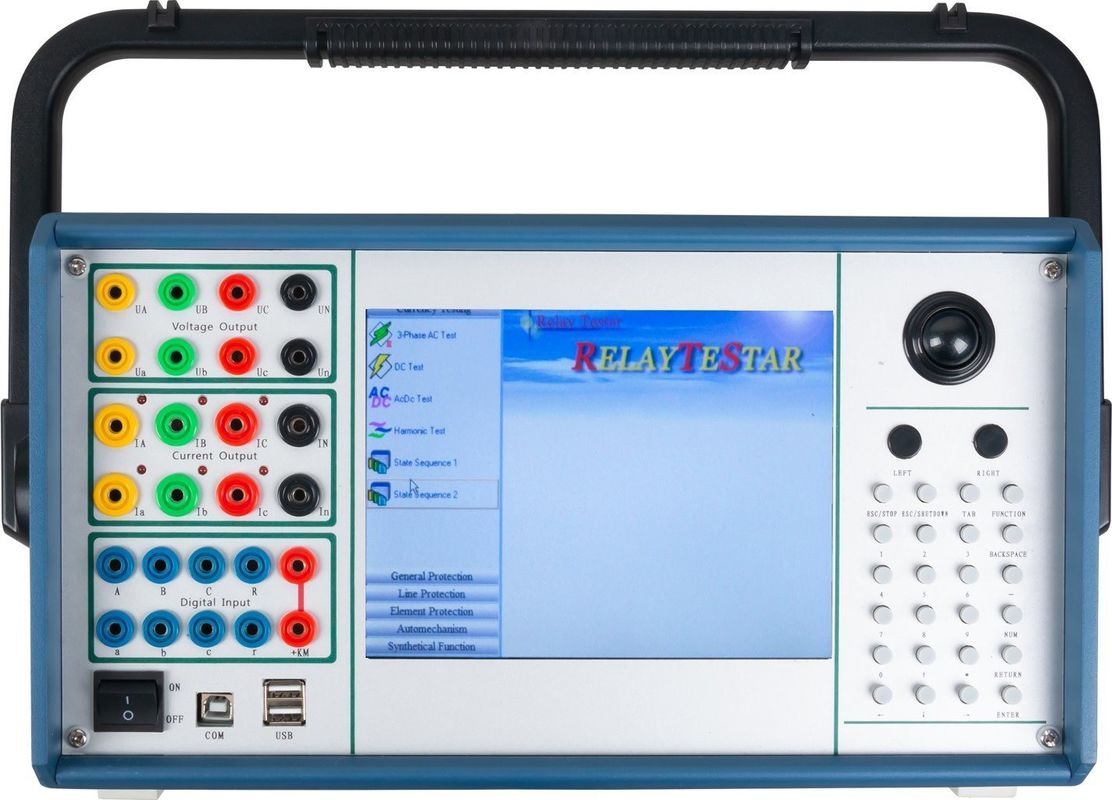

XHJB666 adalah penguji proteksi relai enam fasa yang dibangun di sekitar penguat daya linier fidelitas tinggi dan tahap keluaran yang dikontrol DSP. Enam saluran tegangan dan enam saluran arus dapat digabungkan secara bebas menjadi tegangan empat fasa konvensional dengan arus tiga fasa, tegangan enam fasa, arus enam fasa, atau keluaran dua belas fasa, sehingga satu instrumen mencakup susunan kabel yang ditemukan di sebagian besar sirkuit sekunder gardu induk.
Bentuk gelombang keluaran dihasilkan dengan aritmatika presisi ganda 32-bit dan dikonversi melalui tahap D/A resolusi tinggi, yang menjaga distorsi tetap rendah dan linearitas baik dari arus besar hingga arus kecil. Unit ini berjalan dari laptop atau komputer desktop melalui USB dan mulai bekerja segera setelah dinyalakan.
Konfigurasi ini adalah instrumen sehari-hari untuk tim sekunder gardu induk yang mengkalibrasi apa pun yang tiba di meja kerja.
| Konfigurasi saluran | Standar |
|---|---|
| Saluran arus | 6, enam fasa standar |
| Saluran tegangan | 6, enam fasa standar |
| Rentang keluaran arus AC | 30 A per fasa, atau 180 A dengan enam fasa secara paralel |
| Rentang keluaran arus DC | 10 A DC per fasa |
| Rentang keluaran tegangan AC | 120 V AC per fasa |
| Rentang keluaran tegangan DC | 160 V DC per fasa |
| Input / keluaran biner | 8 input sakelar, 4 pasang keluaran sakelar |
| Pengukuran waktu | 0,1 ms – 9999 dtk, akurasi lebih baik dari 0,1 ms |
| Parameter | Peringkat |
|---|---|
| Arus AC, keluaran 6 fasa | 0 – 30 A per fasa (rms), akurasi kelas 0,2 |
| Arus AC, keluaran 3 fasa | 0 – 60 A per fasa (rms) |
| Arus AC, 6 fasa paralel | 0 – 180 A (rms) |
| Arus fasa kontinu yang diizinkan | 10 A (rms) |
| Daya maksimum arus fasa | 300 VA |
| Daya maksimum 6 fasa paralel | 1000 VA, durasi maksimum 10 dtk |
| Arus DC | 0 – ±10 A per fasa, akurasi kelas 0,5, tegangan beban maksimum 20 V |
| Tegangan AC | Fasa 0 – 120 V, jalur 0 – 240 V, akurasi kelas 0,2 |
| Daya tegangan AC | 80 VA fasa / 100 VA jalur |
| Tegangan DC | Fasa 0 – ±160 V, jalur 0 – ±320 V, akurasi kelas 0,5 |
| Daya tegangan DC | 70 VA fasa / 140 VA jalur |
| Rentang frekuensi fundamental | 20 – 1000 Hz |
| Orde harmonik | 1 – 20 |
| Input sakelar, kontak kering | 1 – 20 mA, 24 V |
| Input sakelar, kontak potensial | 0: 0 – +6 V; 1: +11 V – +250 V |
| Kapasitas keluaran sakelar | DC 220 V / 0,2 A; AC 220 V / 0,5 A |
