Penunjuk kesalahan kabel bawah tanah dengan sinkronisasi akustik-magnetik dan deteksi A-frame

Name: Penunjuk kesalahan kabel bawah tanah dengan sinkronisasi akustik-magnetik dan deteksi A-frame
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHDD503E
Price: 4,175.00 USD
Availability: InStock

Rincian produk:

Tempat asal:	Xi'an, Shaanxi, Cina
Nama merek:	XZH TEST
Sertifikasi:	CE, ISO
Nomor model:	XHDD503E

Informasi Rinci

Tempat asal:

Xi'an, Shaanxi, Cina

Nama merek:

XZH TEST

Sertifikasi:

CE, ISO

Nomor model:

XHDD503E

Model TIDAK.:

XHDD503E

Penggunaan:

Penguji Kabel Jaringan, Penguji Kabel Audio, Penguji Kabel Koaksial, Penguji Kabel Digital

Kekuatan:

Listrik

Disesuaikan:

Disesuaikan

Warna:

Hitam

Menyaring:

200Hz-1600Hz Opsional

Keuntungan Output:

16 Tingkat (0~112dB)

Akurasi Posisi Akustik-Magnetik:

Kurang dari 0,2m

Akurasi Posisi Tegangan Langkah:

Kurang dari 0,5 m

Akurasi Identifikasi Jalur:

Kurang dari 0,5 m

Paket Transportasi:

Kasus kayu

Merek dagang:

Tes XZH

Asal:

Cina

Menyediakan kemampuan:

2000 buah/tahun

Kustomisasi:

Tersedia

Layanan Purna Jual:

Sertifikat Garansi

Jaminan:

12 Bulan

Menyoroti:

High Light

Menyoroti:

Deteksi kesalahan kabel bawah tanah

Penunjuk Pin Akustik Magnetik

A-Frame Step Voltage Locator

Trading Information

Kuantitas min Order:

1 Unit

Harga:

Dapat dinegosiasikan

Kemasan rincian:

Kasus kayu

Waktu pengiriman:

5-8 hari

Syarat-syarat pembayaran:

T/T

Menyediakan kemampuan:

2000unit/tahun

Deskripsi Produk

Deskripsi

Pencari kesalahan kabel menggunakan prinsip pengambilan getaran dan induksi elektromagnetik untuk menentukan lokasi spesifik titik kesalahan kabel.Sebuah generator pulsa tegangan tinggi digunakan untuk menyebabkan kilat di atas debit di titik kesalahanFenomena fisik seperti gelombang getaran, gelombang suara,dan gelombang elektromagnetik yang dihasilkan oleh flash over discharge di titik kesalahan diambil oleh probe khusus dari instrumen menunjuk, diperkuat, diproses, ditampilkan, dan output oleh kabel kesalahan menunjukkan instrumen. lokasi yang tepat dari titik kesalahan ditentukan oleh pendengaran tester dan penglihatan.tugas untuk secara akurat menemukan titik kesalahan kabel "langsung di atas kabel dan dalam kisaran pengukuran kasar" selesai.
Instrumen titik tetap ini cocok untuk rintangan rendah, sirkuit pendek, sirkuit terbuka dan kesalahan pemutusan kabel listrik, kabel koaksial frekuensi tinggi, kabel lampu jalan,dan kawat terkubur yang terbuat dari berbagai bahan dengan berbagai penampang dan media, serta kebocoran resistensi tinggi dan flash resistensi tinggi atas kesalahan.

Fitur produk
1. LCD sentuh bercahaya tinggi 5 inci memastikan visibilitas di bawah sinar matahari.
2Ini memiliki 4 mode tes: standar, ditingkatkan, pengurangan kebisingan, dan disesuaikan.
3Ini memiliki 4 fungsi posisi: sinkronisasi akustik-magnetik, akustik murni, magnetik murni, dan tegangan langkah.
4Ini memiliki teknologi pengurangan kebisingan latar belakang dan dapat memilih dari berbagai metode penyaringan.
5. Dilengkapi dengan BNR dan fungsi membungkam.
4. Ini memiliki petunjuk penyimpangan jalur.
5Dilengkapi dengan sensor sinyal isolasi fisik multi-lapisan, tahan air kelas IP65.
6Baterai lithium berkapasitas besar, waktu tunggu yang panjang, dilengkapi dengan pengisi daya cepat.
7Kecil dan ringan, mudah dioperasikan, dan antarmuka manusia-mesin sederhana.

Spesifikasi teknis

Parameter filter	lAll-pass: 100Hz ~ 1600Hz.
	Low pass: 100Hz ~ 300Hz.
	lQualcomm: 160Hz ~ 1600Hz.
	Bandpass: 200Hz ~ 600Hz.
Peningkatan saluran:	8 tingkat diatur.
Peningkatan saluran magnetik:	8 tingkat diatur.
Peningkatan tegangan langkah:	8 tingkat diatur.
Peningkatan output:	16 tingkat (0~112db)
Impedansi output:	350Ω
Akurasi posisi akustik magnetik:	≤ 0,1m.
Keakuratan posisi tegangan langkah:	≤ 0,5m.
Keakuratan identifikasi jalur:	≤ 0,5m.
Ini memiliki fungsi pengurangan kebisingan latar belakang BNR dan pengurangan kebisingan bisu.
Metode kontrol tampilan:	Kontrol layar sentuh bercahaya tinggi 5 inci.
Sumber daya listrik:	4*18650 baterai lithium standar.
Waktu tunggu:	lebih dari 8 jam.
Volume:	428L × 350W × 230H
Suhu lingkungan:	-25 ~ 65oC; kelembaban relatif: ≤ 90%.

Tata letak dan instruksi instrumen

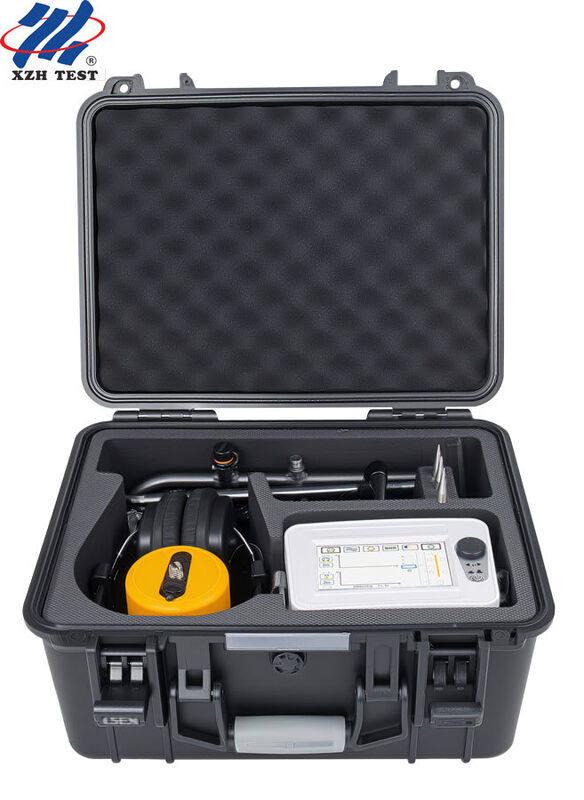

Komposisi instrumen
1. Pencari kesalahan kabel: dengan tepat menemukan titik kesalahan kabel dalam kisaran pengukuran kasar.
2Probe: termasuk probe, probe, tiga cakar, dan batang penghubung, terhubung ke saluran input untuk menerima sinyal.
3. Pakai headphone; sambungkan saluran input dari instrumen menunjuk (balesan dari sinyal output).
4.7-core signal line: kabel penghubung antara instrumen menunjuk dan probe (menghubungkan instrumen menunjuk dan probe).
5Pengisi daya: Sambungkan ke soket pengisian daya instrumen untuk pengisian daya.
6.Rangka: digunakan saat pengujian menggunakan metode tegangan langkah.
7. Kabel koneksi A-frame: kabel fault locator dan kabel koneksi A-frame.
8. Pin tanah: aksesori yang cocok untuk bingkai A.

Daftar kemasan

Setelah bingkai A dihubungkan, ia akan secara otomatis masuk ke antarmuka pengujian seperti yang ditunjukkan di sebelah kanan.
Perhatikan bahwa di bagian bawah frame A ada panah, merah dan hijau, dengan merah di depan dan hijau di belakang.Ini berarti bahwa merah menunjukkan akhir kabel dan hijau menunjukkan awal kabel.

Perlahan-lahan pindahkan bingkai A di sepanjang jalur pengeboran kabel menuju ujung kabel dan amati perubahan dalam grafik batang merah dan hijau pada layar uji.Ini mencerminkan perubahan arah arus.
Pada jarak yang jauh dari titik kerusakan, batang merah dan hijau pada layar tampak sedikit tidak teratur dan kecil.
Ketika Anda mendekati titik kesalahan, misalnya sekitar 5 meter dari titik kesalahan, Anda akan melihat bahwa grafik batang merah menjadi sangat besar, seperti yang ditunjukkan pada gambar di atas di sebelah kiri.
Ketika Anda berada langsung di atas titik kesalahan atau sekitar 1-2 meter di depan dan di belakang titik kesalahan,Anda akan melihat bahwa grafik batang merah dan hijau menjadi sangat kecil dan muncul di layar seperti yang ditunjukkan dalam gambar di sebelah kanan di atas.
Setelah Anda melewati titik kesalahan, misalnya sekitar 5 meter dari titik kesalahan, Anda akan melihat bahwa grafik batang hijau menjadi sangat besar.
Dengan cara ini, dengan mencari dengan sabar, Anda dapat menemukan lokasi kesalahan.
