35kv DC Impulse 1000j Surge Generator untuk lokasi kesalahan kabel bawah tanah

35kv DC Impulse 1000j Surge Generator untuk lokasi kesalahan kabel bawah tanah

Rincian produk:
Tempat asal: Xi'an, Shaanxi, Cina
Nama merek: XZH TEST
Sertifikasi: CE, ISO
Nomor model: XHHV535-2L
Informasi Rinci
Tempat asal:
Xi'an, Shaanxi, Cina
Nama merek:
XZH TEST
Sertifikasi:
CE, ISO
Nomor model:
XHHV535-2L
Model NO.:
XHHV535-2L
Power:
Electricity
Customized:
Customized
Color:
Black
Transport Package:
Wooden Box Filled with Foam Inside
Specification:
540Lx300Wx450H mm
Trademark:
XZH TEST
HS Code:
8543201000
Supply Ability:
1000pieces/Year
Customization:
Available
After-sales Service:
Warranty Certificate
Warranty:
12 Months
Trading Information
Kuantitas min Order:
1 Unit
Kemasan rincian:
Kasus kayu
Waktu pengiriman:
5-8 hari
Syarat-syarat pembayaran:
T/T
Menyediakan kemampuan:
1000 buah/tahun
Deskripsi Produk

XHHV535-2L Generator Lonjakan DC 35kv 1000j untuk Lokasi Kerusakan Kabel Bawah Tanah


Deskripsi Produk

Generator lonjakan tegangan tinggi XHHV535-2L ini mengintegrasikan sumber tegangan tinggi DC, kapasitor penyimpanan energi, perangkat bola pelepasan, perangkat pelepasan otomatis, dan instrumen eksperimen kelas atas tipe kereta.
Peralatan ini sepenuhnya memecahkan masalah kenyamanan, portabilitas, keamanan, dan keandalan perangkat eksperimen tradisional. Generator pulsa tegangan tinggi menggunakan komponen elektronik tegangan tinggi khusus presisi tinggi, stabilitas tinggi, dan teknologi tegangan tinggi frekuensi tinggi, membuat seluruh mesin memiliki struktur yang sederhana.
Untuk mempertahankan kebiasaan asli orang dalam menggunakan transformator dan kotak operasi untuk menghasilkan tegangan tinggi DC, generator pulsa ini mengadopsi mode operasi desain yang manusiawi dan mengintegrasikan desain sirkuit mikro yang andal. Aman, andal, dan intuitif. Benar-benar mencapai efek tidak rusak oleh dampak, dan juga memiliki fungsi dampak waktu otomatis, dampak manual, dan ketahanan tekanan. Saat ini merupakan peralatan tegangan tinggi dampak DC tipe kereta yang paling ramah pengguna di China.

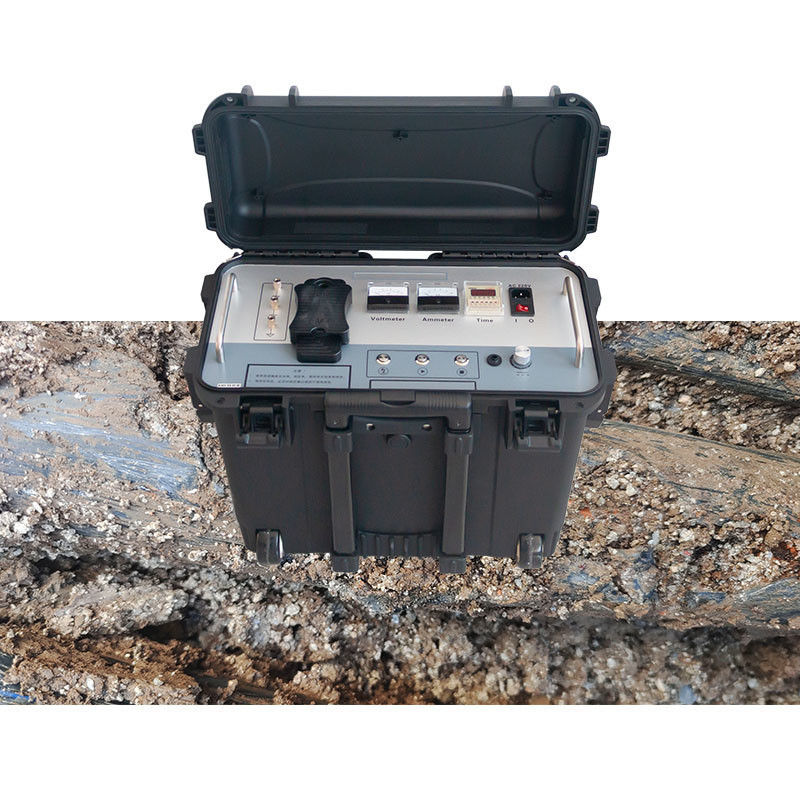

35kv DC Impulse 1000j Surge Generator untuk lokasi kesalahan kabel bawah tanah 0


Fitur Produk

★ Dengan fungsi perlindungan otomatis arus lebih, tegangan lebih, panas berlebih;
★ Dengan fungsi tahan tegangan DC, fungsi pelepasan dampak;
★ Output pulsa tegangan tinggi yang seragam dan terkontrol;
★ Fungsi perlindungan hubung singkat super, yang dapat membuat output tegangan tinggi langsung hubung singkat ke tanah;
★ Memiliki tampilan meter penunjuk ganda level 1,5 untuk arus dan tegangan, yang intuitif dan jelas, dan proses pelepasan dampak terlihat jelas dalam sekejap;
★ Pengukuran tegangan sisi tegangan tinggi, real-time dan akurat;
★ Dengan perlindungan start nol, dan fungsi output nol potensiometer, aman dan andal;
★ Desain pengukuran tegangan tinggi yang unik, dalam keadaan berhenti, voltmeter dapat menunjukkan tegangan kapasitor secara real time;
★ Waktu pelepasan dapat diatur secara sewenang-wenang dalam interval yang sesuai;
★ Dengan fungsi penghentian darurat, jika terjadi keadaan darurat, segera matikan output tegangan tinggi.


Parameter Produk

XHHV535-2L Generator lonjakan tegangan tinggi 35kV portabel dengan fungsi uji tahan tegangan DC
Tegangan tinggi dampak: 0~32kV dapat disesuaikan
Tekanan parsial tegangan tinggi akurasi tegangan 2.5
 Kapasitor bawaan 2μF
Daya pelepasan 0-1024J
Polaritas tegangan output polaritas negatif
Daya dampak 400W
Perlindungan arus lebih 8mA (lebih dari 3 detik)
Daya kerja AC 220V ± 10%, 50Hz ± 2Hz(60Hz)
Polaritas tegangan output polaritas negatif
Perlindungan suhu berlebih 65ºC
Berat <30kg
Suhu sekitar -20~+50ºC
Volume 540L×300W×450H  mm


35kv DC Impulse 1000j Surge Generator untuk lokasi kesalahan kabel bawah tanah 1

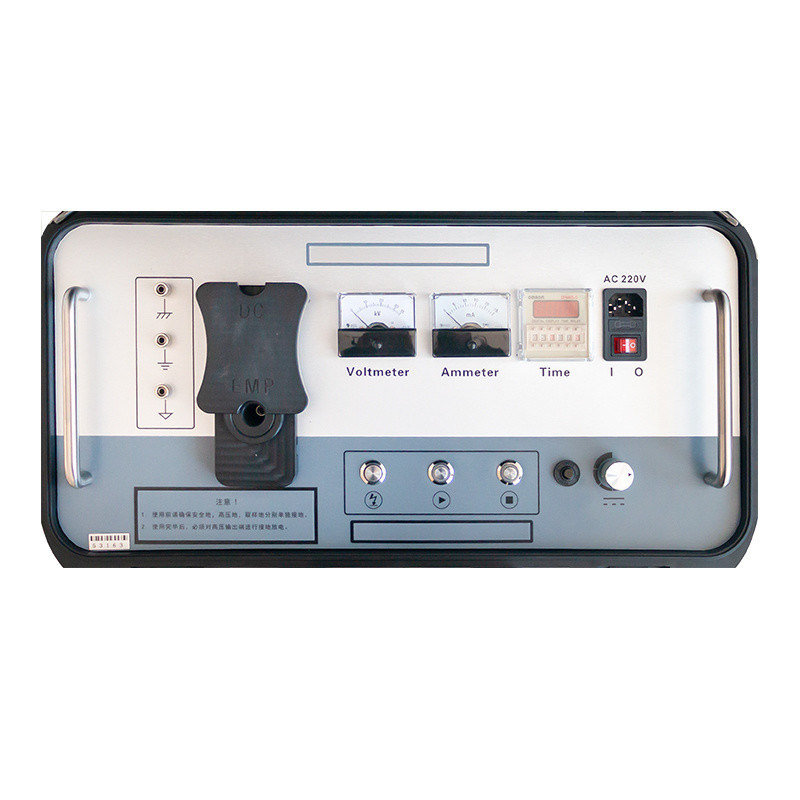

Deskripsi fungsi panel
1. Grounding keselamatan: Grounding dari selungkup instrumen harus dihubungkan dengan andal ke ground untuk mencegah selungkup instrumen dialiri listrik atau orang tersengat listrik.

2. Grounding tegangan tinggi: juga dikenal sebagai ekor tegangan tinggi, harus di-ground dengan andal untuk mencegah kebocoran dan pelepasan tegangan tinggi. Kontak yang buruk dapat mengakibatkan kegagalan untuk meningkatkan tegangan, kerusakan tegangan tinggi pada komponen internal instrumen, dan kecelakaan keselamatan yang disebabkan oleh kebocoran internal atau pelepasan instrumen.
3. Tempat pengambilan sampel: Terminal negatif dari kapasitor penyimpanan energi pulsa memiliki tegangan tinggi dan harus di-ground dengan andal. Digunakan untuk pengambilan sampel ketika bentuk gelombang diambil sampelnya dalam keadaan flashover tegangan tinggi dari penguji kerusakan kabel. (Pengambilan sampel tanpa flashover tegangan tinggi masih memerlukan grounding yang andal).
4. Tombol pelepasan: tekan tombol ini untuk melakukan kontak dengan celah bola, dan lepaskan secara manual. (Durasi setiap penekanan tombol tidak boleh melebihi 1s).
5.Tombol start tegangan tinggi: Ketika lampu tombol start menyala, itu berarti bahwa output tegangan dalam keadaan nol. Ketika lampu menyala, tombol start valid. Jika lampu tombol start tidak menyala setelah menyalakan sakelar daya, putar kenop penyesuaian tegangan berlawanan arah jarum jam hingga lampu menyala. Ketika lampu tombol start menyala, tekan tombol ini untuk memulai perangkat dan menghasilkan output tegangan tinggi.
6. Tombol stop tegangan tinggi: Ketika pengujian selesai atau terjadi kelainan, tekan tombol ini untuk mematikan output tegangan tinggi, lampu tegangan tinggi padam, dan bola pelepasan internal berhenti bekerja. Ketika tombol stop menyala, itu berarti ada output tegangan tinggi, dan ketika mati, itu berarti tidak ada output tegangan tinggi.
7. Sakelar perlindungan arus lebih: tekan tombol ini, perlindungan arus lebih diaktifkan, dan tombol ini muncul, dan perlindungan arus lebih beroperasi. Hanya ketika tombol ini ditekan ke bawah, ada output tegangan tinggi. Setelah perlindungan arus lebih diaktifkan, harus dimatikan untuk melepaskan.
8. Penyesuaian tegangan: Setelah menyalakan perangkat, Anda harus terlebih dahulu memutar kenop berlawanan arah jarum jam ke bawah, tekan tombol start lalu sesuaikan searah jarum jam untuk meningkatkan tegangan tinggi output dari kecil ke besar, dan sesuaikan berlawanan arah jarum jam untuk mengurangi tegangan tinggi output dari besar ke kecil.
9. Sakelar daya: "Gigi 1" menyalakan sakelar catu daya AC 220V, dan "Gigi 0" mematikan daya sistem.
10. Soket sekering: tempat sekering sistem catu daya AC 220V dipasang.
11. Soket daya: catu daya kerja instrumen, port koneksi AC 220V.
12. Pengaturan waktu: atur interval waktu pelepasan.
13. Amperemeter: indikasi arus pada sisi tegangan rendah.
14. Voltmeter: Tegangan output tegangan tinggi yang menunjukkan meter kV.
15. Output tegangan tinggi (EMP): Saat melakukan pelepasan dampak, sambungkan saluran output tegangan tinggi.
16. Output tegangan tinggi (DC): Saat tahan tegangan DC, sambungkan saluran output tegangan tinggi.
Daftar kemasan

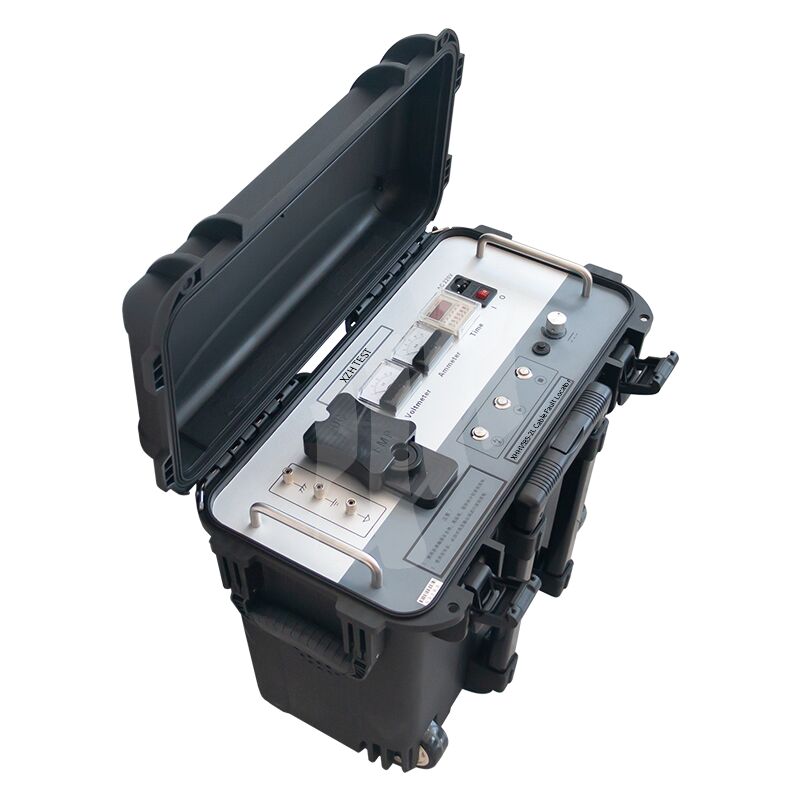

35kv DC Impulse 1000j Surge Generator untuk lokasi kesalahan kabel bawah tanah 2
Aplikasi-Lokasi kerusakan kabel bawah tanah, uji tahan tegangan kabel
35kv DC Impulse 1000j Surge Generator untuk lokasi kesalahan kabel bawah tanah 3
