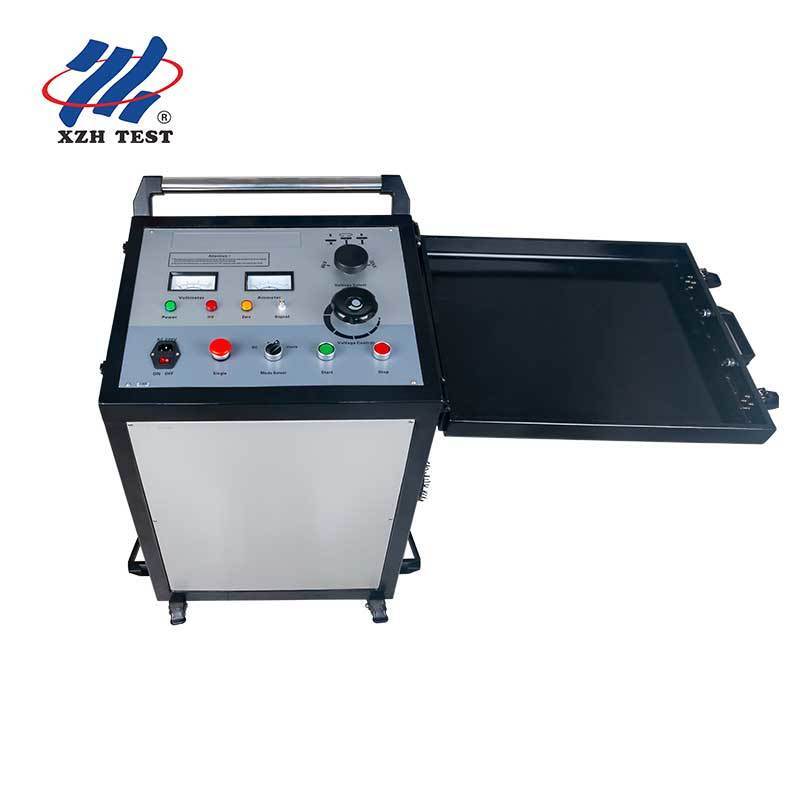

Customisable Shielded HV Cable Thumper XHHV535-4TS Tiga rentang tegangan 8 16 32kV untuk kontraktor yang menemukan kesalahan

Name: Customisable Shielded HV Cable Thumper XHHV535-4TS Tiga rentang tegangan 8 16 32kV untuk kontraktor yang menemukan kesalahan
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHHV535-4TS
Price: 15000 USD
Availability: InStock

Rincian produk:

Tempat asal:	CINA
Nama merek:	XZH TEST
Sertifikasi:	CE, ISO
Nomor model:	XHHV535-4TS

Informasi Rinci

Tempat asal:

CINA

Nama merek:

XZH TEST

Sertifikasi:

CE, ISO

Nomor model:

XHHV535-4TS

Spesifikasi:

710x525x880mm

Merek dagang:

Tes XZH

Menyediakan kemampuan:

2000 buah/tahun

Layanan Purna Jual:

Kartu Garansi

Jaminan:

1 Tahun

Menyoroti:

High Light

Menyoroti:

Kabel tegangan tinggi yang terlindung

Generator Listrik Tiga Tegangan yang Dapat Dikustomisasi

2048J Pencari kesalahan kabel

Trading Information

Kuantitas min Order:

1 Unit

Harga:

Dapat dinegosiasikan

Kemasan rincian:

Kasus kayu

Waktu pengiriman:

5-8 hari

Syarat-syarat pembayaran:

T/T

Menyediakan kemampuan:

2000pcs/tahun

Deskripsi Produk

Disesuaikan terlindung tegangan tinggi kabel Thumper XHHV535-4TS Model: XHHV535-4TS

Dirancang untuk:Kontraktor Penemuan Gangguan Kabel, Departemen Pemeliharaan Utilitas, Distributor Peralatan OEM/ODM

Nilai inti:Kabel tameng yang dapat disesuaikan dengan tiga rentang tegangan yang dapat dipilih memberikan 2048 joule energi lonjakan.dan bola pembuangan dalam satu unit trolley-mounted tunggal konfigurasi untuk mencocokkan tegangan Anda, kapasitor, dan spesifikasi merek.

Siapa yang membutuhkan XHHV535-4TS

XHHV535-4TS dibangun untuk organisasi yang membutuhkan fleksibilitas dalam peralatan lokasi kesalahan kabel mereka.Apakah Anda adalah kontraktor yang mengelola berbagai kelas tegangan di wilayah layanan Anda, sebuah utilitas standar armada dengan custom-configured surge generator, atau distributor yang mencari peralatan OEM merek untuk pasar Anda

1Kontraktor kesalahan multi-kelasTiga tingkat tegangan 8kV, 16kV, 32kV diakses dari satu saklar selektor.

2Manajer armada utilitasSesuaikan rentang tegangan dan nilai kapasitor untuk mencocokkan kelas tegangan spesifik jaringan Anda satu instrumen standar di seluruh armada layanan Anda.

3Distributor OEM / ODMDisediakan kustomisasi lengkap

4Tim Pemeliharaan HV IndustriDari pengumpan motor 6,6 kV hingga sirkuit masuk 33 kV ∙ satu drum terlindung mencakup seluruh rentang tegangan infrastruktur kabel pabrik Anda.

Desain Terlindung ️ Dibangun untuk Lingkungan Industri yang Merah

XHHV535-4TS memiliki kompartemen tegangan tinggi terlindung sepenuhnya yang mengisolasi sumber daya DC, kapasitor penyimpanan energi, dan perakitan bola pelepasan dalam perumahan logam tertutup.Desain ini melayani tiga tujuan penting untuk lapangan dan operasi industri:

Keamanan operator:Koper terlindung mencegah kontak tidak sengaja dengan komponen bertenaga selama operasi.Semua jalur tegangan tinggi terkandung dalam penghalang logam yang tertanam di tanah melebihi persyaratan keselamatan IEC 61010-1 untuk peralatan uji tegangan tinggi
Kompatibilitas elektromagnetik:Konstruksi berselindung meminimalkan EMI yang dipancarkan selama peristiwa pelepasan gelombang, melindungi instrumen sensitif yang berada di tempat yang sama seperti tester kabel TDR, penunjuk akustik-magnetik,dan peralatan komunikasi dari gangguan elektromagnetik
Ketahanan Lingkungan:Desain tertutup melindungi komponen internal dari debu, kelembaban, dan dampak mekanis selama transportasi dan penyebaran di lokasi dan kubah kabel luar

Tiga Kisaran Tegangan Performa yang Beradaptasi dengan Jaringan Kabel Anda

Jangkauan tegangan	Konfigurasi Kondensator	Aplikasi Tipikal
0 ̊8 kV	64μF	Kabel distribusi LV/MV (6kV~10kV), kesalahan pemasok kota, pintu masuk layanan bangunan
016 kV	16μF	Pemasok tanaman industri (11kV 20kV), kabel kolektor energi terbarukan, sirkuit jarak menengah
0 ¢ 32 kV	4μF	Kabel subtransmisi (33kV~35kV), kabel industri jarak jauh, array kolektor pembangkit angin

2048 Joule untuk Anda:Pada 32kV dengan kondensator 4μF, the XHHV535-4TS delivers 2048J of surge energy — sufficient acoustic output for reliable pinpointing even on high-resistance faults and long cable runs where weaker surge generators fail to produce detectable discharge signatures.

Spesifikasi Teknis

Parameter	Spesifikasi
Tegangan output yang dapat dipilih	0 ̊8 kV / 0 ̊16 kV / 0 ̊32 kV (tiga rentang)
Bank Kondensator Internal	64μF/8kV · 16μF/16kV · 4μF/32kV (memutar otomatis dengan rentang tegangan)
Energi Lonjakan Maksimal	2048 J (pada 32kV / 4μF)
Rating daya tegangan	2 kVA
Waktu Surge	Auto-surge ~ interval 4 detik · Mode pelepasan manual tersedia
Keakuratan Pengukuran HV	1Pemisah tegangan kelas 0,5, tampilan real-time kV dan mA
Modus Pelepasan	Pengeluaran otomatis berjam-jam + Pengeluaran manual dengan menekan tombol
Sistem Keamanan	Zero-position start interlock, potentiometer return to zero, auto capacitor discharge on stop, perlindungan overcurrent/overvoltage
Fungsi Tambahan	Uji tegangan tahan DC, modul pengambilan sampel bentuk gelombang terintegrasi untuk pra-lokasi kesalahan TDR
Dimensi	534L * 444W * 805H mm (dipasang di troli)
Berat badan	120 kg (troli dengan roda terintegrasi dan pegangan transportasi)
Sumber Daya	AC 220V ± 10%, 50Hz ± 2Hz
Suhu operasi	-20°C sampai +50°C
Merek / Asal	XZH TEST / Cina
Sertifikasi	CE, ISO

Kemampuan kustomisasi ️ Merek Anda, Spesifikasi Anda

XHHV535-4TS dirancang sebagai platform yang dapat disesuaikan.

Daerah kustomisasi	Opsi yang tersedia
Jangkauan Tegangan	Default 8/16/32kV dapat dikonfigurasi ulang untuk sesuai dengan standar tegangan kabel regional Anda (misalnya, 6/12/24kV, 10/20/35kV)
Nilai Kondensator	Pencocokan kapasitansi ke tegangan khusus untuk target energi lonjakan tertentu
Merek	Logo panel depan khusus, pelabelan peralatan, penomoran model sesuai kebutuhan klien
Kemasan	Kothak kayu bermerek khusus, manual pengguna multibahasa, kasus aksesoris bertuliskan logo
Aksesoris	Panjang kabel khusus, jenis konektor, konfigurasi batang pembuangan
Warna	Warna default hitam yang disesuaikan dengan RAL tersedia untuk pesanan volume

Tertarik dengan konfigurasi OEM atau disesuaikan? Hubungi tim penjualan kami dengan spesifikasi Anda untuk penawaran yang disesuaikan.

Arsitektur Sistem Terpadu

Berbeda dengan setup generator gelombang modular yang membutuhkan pasokan DC terpisah, bank kondensator, dan modul bola debit yang saling terhubung dengan kabel tegangan tinggi di tempat,XHHV535-4TS mengintegrasikan ketiga subsistem ke dalam satu kandang terlindung:

Sumber daya tegangan tinggi DC:Dibangun di rectifier dan transformator step-up, menyediakan output DC terus diatur dalam setiap rentang tegangan
Bank kapasitor penyimpanan energi:Tiga kondensator internal (4/16/64μF) dipilih secara otomatis oleh switch rentang tegangan ️ tidak ada koneksi kondensator eksternal atau konfigurasi ulang manual
Pengumpulan bola pembuangan:Bola pelepasan paduan tungsten yang diolah secara presisi dengan celah yang dapat diatur, tertutup dalam kompartemen terlindung untuk karakteristik lonjakan yang terkontrol dan dapat diulang

Bagaimana XHHV535-4TS mengintegrasikan ke dalam alur kerja lokasi kesalahan Anda

Prelokasi dengan TDR:Menggunakan TDR kabel kesalahan locator (seperti XZH TEST 502 seri) untuk memperkirakan jarak kesalahan.
Pilih rentang tegangan:Pilih 8kV, 16kV, atau 32kV berdasarkan tegangan rating kabel rotasi panel depan selector langsung mengkonfigurasi kembali bank kondensator internal
Periksa nol dan mulai:Memverifikasi indikator posisi nol menyala, tekan Start, kemudian meningkatkan tegangan ke tingkat lonjakan yang diinginkan
Titik dengan metode akustik-magnetik:4TS memberikan kontrol 2048J surge discharges pada interval ~ 4 detik.Gunakan penunjuk akustik-magnetik (seperti XZH TEST XHDD503) di lokasi kesalahan yang diperkirakan untuk menangkap suara pelepasan dan sinyal elektromagnetik
Mark dan Excavate:Setelah titik kesalahan dikonfirmasi akustik, tanda permukaan, de-energi 4TS dan melanjutkan dengan penggalian yang ditargetkan

Tindakan Keamanan

Hanya teknisi tegangan tinggi yang memenuhi syarat yang dapat mengoperasikan peralatan ini. 32kV adalah tingkat tegangan mematikan.
Konfirmasi indikator posisi nol menyala (kuning) sebelum menekan Start
Jangan pernah mengubah pilihan rentang tegangan saat output HV aktif de-energi, debit dan verifikasi nol sebelum beralih
Memverifikasi voltmeter membaca nol dan debit otomatis telah selesai sebelum memutuskan kabel output atau mendekati area pengujian
Selalu menghubungkan terminal tanah instrumen ke grid bumi stasiun sebelum energi
Tekan tombol Hentikan darurat segera jika Anda melihat pembacaan meter, suara, atau bau yang tidak normal
