XHHV535-4Z Portable High Voltage Surge Generator
Kepatuhan dan Sertifikasi
XHHV535-4Z generator tegangan tinggi lonjakan dirancang dan diproduksi dalam kepatuhan penuh denganDL/T846-2016(Kondisi Teknis Umum untuk Peralatan Uji Tegangan Tinggi) danDL/T474-2017(Pedoman untuk Pelaksanaan Uji Isolasi Lapangan) Sertifikasi standar CE dan ISO, instrumen ini memenuhi persyaratan ketat dari aplikasi pengujian kabel listrik industri.
Lingkup Aplikasi
Dirancang untuk pengujian pelepasan impuls dan pengujian tegangan tahan DC pada kabel daya nominal35kV dan di bawahnya, XHHV535-4Z mengintegrasikan sumber tegangan tinggi DC, kapasitor penyimpanan energi, dan celah bola debit ke dalam satu unit portabel.Integrasi ini menggantikan konfigurasi tes tradisional yang membutuhkan transformer tes terpisah, kotak kontrol, dan kondensator penyimpanan energi pulsa yang secara signifikan mengurangi jejak peralatan di lokasi dan kompleksitas pengaturan.
Keuntungan Utama
- Kelas 1.5 Keakuratan pengukuran:Pengukur tegangan sisi tegangan tegangan tinggi dengan tampilan penunjuk ganda (arus dan tegangan) memberikan waktu nyata, pembacaan presisi tinggi selama operasi tahan DC dan debit impuls.
- 2048J Energi pelepasan maksimum:Kondensator 4μF yang terintegrasi memberikan energi impuls yang konsisten hingga 2048J pada 32kV, memastikan pemecahan yang dapat diandalkan dari kesalahan kabel resistensi tinggi.
- Operasi dua modus:Mendukung DC tahan pengujian tegangan untuk evaluasi isolasi kabel dan mode debit impuls untuk kesalahan pra-lokasi dan penentuan lokasi dua fungsi penting dalam satu instrumen.
- Desain portabel ultra ringan:Dengan berat ≤ 35 kg dengan dimensi kompak 430*345*550mm, XHHV535-4Z adalah peralatan tegangan tinggi impuls DC portabel ter ringan di kelasnya,memungkinkan transportasi operator tunggal dan penyebaran lapangan yang cepat.
- Kekuatan penguncian keamanan nol:Pengaturan tegangan harus kembali ke nol sebelum tegangan tinggi dapat dimulai, menghilangkan risiko output tegangan tinggi yang tidak disengaja saat memulai.
- Suite Perlindungan Komprehensif:Perlindungan overcurrent terintegrasi (batas 12A, > 8s keterlambatan di sisi tegangan rendah), perlindungan suhu tinggi (65°C), dan perlindungan tegangan tinggi memastikan operasi yang aman dalam kondisi medan yang buruk.
- Resilien terhadap sirkuit pendek:Dirancang untuk beroperasi secara normal bahkan ketika output tegangan tinggi terputus pendek ke tanah, memberikan toleransi kesalahan yang kuat selama pengujian lapangan.
- Kapasitas pelepasan manual:Tombol debit khusus memungkinkan disipasi energi kapasitor residual yang terkendali setelah pengujian, dengan indikasi voltmeter tegangan kapasitor secara real-time.
Spesifikasi Teknis
| Parameter | Spesifikasi |
|---|
| Jangkauan Tegangan Impulse | 0 ~ 32kV disesuaikan (default 0 ~ 28kV) |
| Tegangan Burn Through | 0 ~ 28kV |
| arus sirkuit pendek | 0 ~ 320mA |
| Keakuratan Tegangan Tinggi | Kelas satu.5 |
| Kondensator terintegrasi | 4μF |
| Energi pelepasan | 0~2048J (pada 32kV) |
| Polaritas Tegangan Keluar | Negatif |
| Kekuatan dampak | 400W |
| Interval pelepasan | Disesuaikan, time-relay dikendalikan |
| Perlindungan Overcurrent | 12A (> ambang 8s), sisi tegangan rendah |
| Perlindungan terhadap Suhu Terlalu Tinggi | 65°C |
| Sumber Daya Kerja | AC 220V±10%, 50Hz±1Hz (60Hz dapat disesuaikan) |
| Dimensi (L*W*H) | 430*345*550mm |
| Berat badan | ≤ 35kg |
| Kisaran suhu lingkungan | -25°C sampai +65°C |
Modus Operasi
DC Resist Voltage Mode:Menggunakan tegangan 0-32kV DC yang diatur untuk pengujian daya tahan isolasi kabel.Cocok untuk penilaian isolasi rutin dan pengujian pengoperasian pada kabel listrik tegangan menengah.

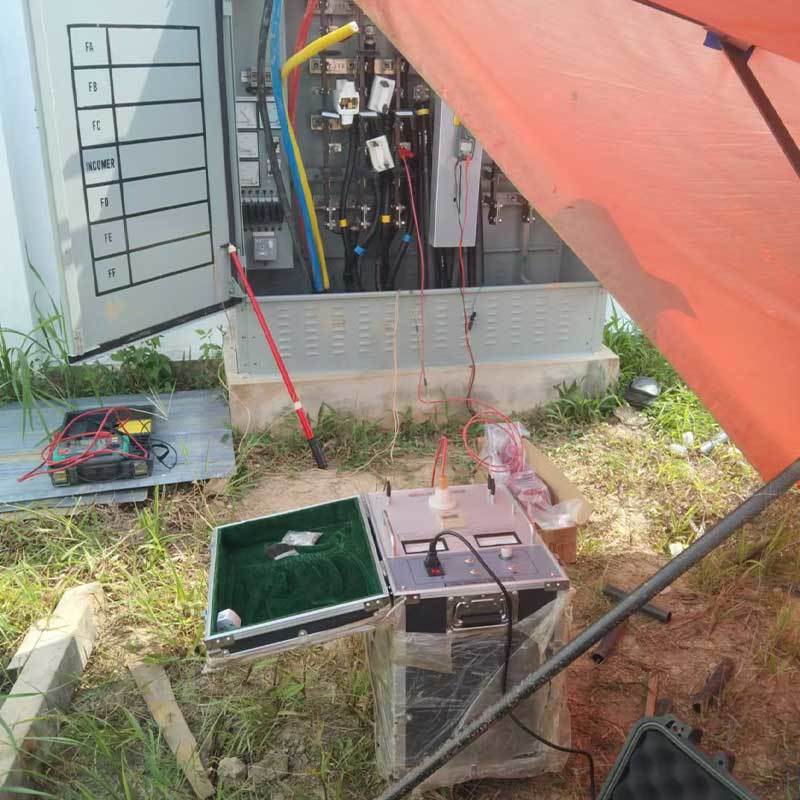

Modus pelepasan impuls:Menghasilkan impuls energi tinggi berkala untuk lokasi kesalahan kabel dan penentuan lokasi ketika digunakan bersama dengan pencari kesalahan kabel TDR dan penunjuk akustik-magnetik.Interval pelepasan diatur melalui relay waktu panel depan, memungkinkan optimasi untuk panjang kabel yang berbeda dan karakteristik kesalahan.
Konfigurasi Sistem Tipikal
| Peralatan | Model | Fungsi |
|---|
| Generator Tegangan Tinggi | XHHV535-4Z | Pembuangan impuls dan daya tahan DC |
| Prelokator kesalahan kabel | XHGG502A / XHGG501D | Rentang kesalahan multi-impulse TDR dan ARC |
| Penunjuk kesalahan kabel digital | XHDD503E / XHDD503C | Penentuan presisi akustik-magnetik |
| Penguji Resistensi Isolasi | XHMR-10kV | Diagnosis isolasi awal |
Keamanan dan Keandalan
Semua terminal tegangan tinggi menggabungkan titik pengantar khusus. interlock nol-memulai membutuhkan tombol penyesuaian tegangan untuk kembali ke nol sebelum output tegangan tinggi dapat dimulai.Tombol stop menyediakan pemotongan tegangan tinggi langsung dengan debit kondensator internal otomatis.dengan pemantauan voltmeter waktu nyata dari tegangan kondensator sepanjang proses debit.
Untuk konsultasi teknis, spesifikasi produk, atau penawaran komersial, silakan hubungi tim insinyur kami.
Pertanyaan yang Sering Diajukan
T: Bagaimana generator tegangan tinggi bekerja dalam deteksi kesalahan kabel?
Generator tegangan tinggi melepaskan impuls energi tinggi ke dalam kabel yang rusak, menciptakan busur tegangan tinggi yang dikendalikan di titik kesalahan.Busur ini menghasilkan baik sinyal akustik (suara berdebar-debar keras yang terdeteksi oleh mikrofon darat) dan pulsa elektromagnetik (terdeteksi oleh penerima induktif)Dengan menggabungkan waktu kedatangan sinyal akustik dan elektromagnetik, operator dapat menentukan lokasi kesalahan yang tepat dengan presisi teknik yang dikenal sebagai sinkronisasi akustik-magnetik.
T: Jangkauan tegangan apa yang harus saya pilih untuk berbagai jenis kabel?
Pemilihan tegangan mengikuti tegangan operasi nominal kabel sebagai pedoman umum. Untuk kabel tegangan rendah (hingga 1kV), gunakan kisaran 8kV atau 12kV. Untuk kabel distribusi tegangan menengah (6-15kV),kisaran 16 kV sesuaiUntuk kabel transmisi tegangan tinggi (35 kV dan lebih tinggi), gunakan kisaran 32 kV.Selalu konsultasikan spesifikasi tegangan uji maksimum produsen kabel dan pastikan semua izin keselamatan dipertahankan selama operasi tegangan tinggi.
T: Apa tindakan pencegahan keselamatan yang harus diperhatikan selama operasi generator lonjakan?
Pengujian generator tegangan tinggi membutuhkan protokol keamanan yang ketat. Selalu periksa kabel benar-benar de-energi dan terisolasi dari semua sumber daya sebelum koneksi.Menetapkan perimeter keamanan minimal 5 meter di sekitar zona uji dengan tanda peringatanSemua personel harus mengenakan PPE yang sesuai termasuk pakaian arc-rated, sarung tangan isolasi HV, dan overshoes dielektrik.Henti darurat, dan interlock tegangan nol memberikan lapisan perlindungan tambahan tetapi tidak boleh menggantikan prosedur keselamatan yang tepat.
T: Apa keuntungan dari beberapa tingkat energi (Joule) pada unit ini?
Tingkat energi yang berbeda melayani tujuan diagnostik yang berbeda.864J1024J) sangat ideal untuk konfirmasi kesalahan awal dan menemukan kesalahan resistensi tinggi di mana energi yang berlebihan dapat memperburuk kerusakan kabel. Energi menengah (1225J 2048J) memberikan kekuatan sinyal akustik yang optimal untuk sebagian besar penentuan kesalahan rutin. Energi tinggi (2450J +) disediakan untuk kabel yang sangat panjang, skenario penguburan yang dalam,atau kesalahan impedansi tinggi yang membutuhkan generasi busur yang lebih kuat untuk menghasilkan tanda akustik yang terdeteksiPemilihan tiga tingkat memungkinkan operator untuk mencocokkan output energi dengan kondisi lapangan.
T: Jaminan dan dukungan apa yang disertakan dengan generator lonjakan ini?
Jaminan standar 12 bulan terhadap cacat manufaktur dengan dukungan teknis seumur hidup. CE dan ISO 9001:2015 disertifikasi. Setiap unit termasuk generator lonjakan, kabel output HV, kabel tanah,batang pembuangan, manual pengguna, dan kasus transportasi yang kokoh. instalasi di tempat, pengoperasian, dan pelatihan keselamatan operator tersedia atas permintaan. suku cadang termasuk celah pembuangan, kondensator,dan dioda HV disimpan untuk penggantian cepat.
