Tegangan Elektronik Tanpa Beban 7500V Deteksi Kerusakan Kabel Resistensi Tinggi Kerusakan Lembar Prelokasi Jembatan Tegangan Tinggi

Tegangan Elektronik Tanpa Beban 7500V High-Resistance Cable Fault Detection Sheath Fault Pre-Location Jembatan Tegangan Tinggi

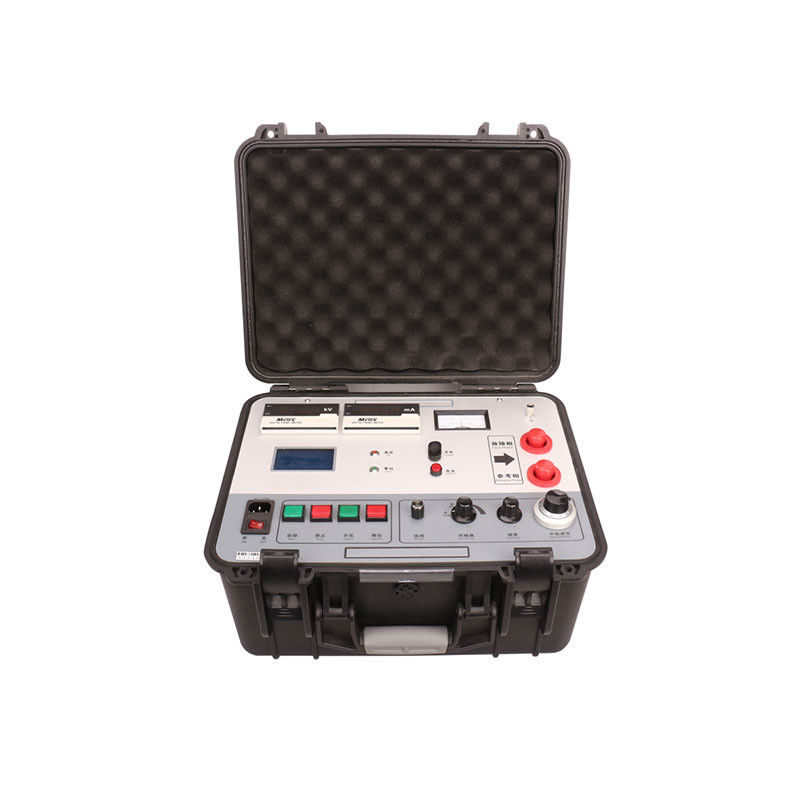

The cable outer sheath fault tester is designed based on the MURRAY bridge principle and can be used to locate the breakdown points of various wires and cables and the defect points that have no breakdown but low insulation resistance values.

Peralatan ini menggunakan regulator tegangan listrik dan trafo tipe R untuk membentuk sumber arus konstan tegangan tinggi, dan operasi tombol dapat meningkatkan atau menurunkan tegangan.

Tegangan tanpa beban adalah 7500V, arus sirkuit pendek adalah 100mA, dan amplifier sensitif tinggi dan galvanometer digunakan untuk menunjukkan keseimbangan.Ini membentuk jembatan seimbang dengan potensiometer proporsional, dan keseluruhan ditempatkan pada potensi yang tinggi.

Kabel pengukuran adalah kabel karet bertekanan tinggi dua inti yang dirancang khusus.

Seluruh panel pada potensi rendah. operasi satu sentuhan, masukkan panjang kabel dan secara otomatis menghitung jarak kesalahan.Sumber tegangan tinggi dan jembatan terintegrasi dalam kotak pelindung portabelOleh karena itu, perangkat ini memiliki tegangan tinggi, berat ringan, operasi yang mudah dan penggunaan yang aman.

Fitur
Tegangan output diatur;
Memiliki akurasi dan stabilitas yang tinggi;
Mengadopsi penguat sensitivitas tinggi dan galvanometer untuk menunjukkan keseimbangan;
Perlindungan nol;
Memeriksa titik kesalahan secara otomatis, tetapi mempertahankan fungsi pengujian manual;
Dibandingkan dengan metode refleksi gelombang, metode bridge balance tidak memiliki area buta dan digunakan untuk menentukan titik kerusakan kabel pendek dan dekat ujungnya.

Jembatan tegangan tinggi sangat cocok untuk
1. titik kerusakan kabel resistensi tinggi setelah diletakkan, terutama titik kerusakan resistensi tinggi linier yang sulit dibakar menjadi resistensi rendah,seperti linear high-resistance breakdown dari kabel intermediate joint.

2. Flashover jenis titik kerusakan. Setelah kerusakan, sumber arus konstan dapat mempertahankan busur, arus yang stabil mengalir melalui jembatan, dan jembatan memiliki sensitivitas yang cukup.

3. Cacat yang belum rusak tetapi memiliki resistensi rendah, seperti cacat isolasi yang ditemukan dengan megohmmeter yang memiliki resistensi kabel yang rendah tetapi tidak rusak di bawah tegangan operasi.

Spesifikasi teknis

Prinsip kerja
Prinsip dari metode jembatan lokasi kesalahan kabel adalah sebagai berikut: memotong fase kesalahan dan fase non-kesalahan kabel yang diuji,menghubungkan kedua lengan jembatan ke fase kesalahan dan fase non-kesalahan masing-masing, dan menyesuaikan resistor yang dapat disesuaikan pada kedua lengan jembatan untuk membuat kabel jembatan menyeimbangkan, menggunakan hubungan proporsional dan panjang kabel yang diketahui,memungkinkan jarak ke kesalahan untuk ditentukan.

Keuntungan dari metode jembatan lokasi kesalahan kabel adalah bahwa itu relatif sederhana, dan akurasi memenuhi persyaratan pengujian teknik di tempat.Hal ini sangat nyaman untuk mengukur kesalahan sirkuit pendek dua fase di kabelMenggunakan jembatan Murray untuk menemukan titik kerusakan adalah metode klasik, yang nyaman dan akurat.

Metode jembatan didasarkan pada fakta bahwa resistensi inti kawat (atau lapisan pelindung) adalah seragam dan proporsional dengan panjang.

Deskripsi panel

1. Galvanometer: keseimbangan listrik titik nol diatur;

2Ammeter: indikator arus keluar mA meter;

3. Voltmeter: voltmeter kV output tegangan tinggi;

4. Lampu indikator tegangan tinggi: Lampu ini menyala ketika ada output tegangan tinggi;

5. Tampilan: menampilkan konten operasi;

6. lampu indikator nol: Ketika lampu ini menyala, itu menunjukkan bahwa output tegangan adalah dalam keadaan nol;

7Soket listrik: sumber daya kerja instrumen, port koneksi AC 220V;

8Pemegang sekring: Tempat pemasangan sekring dari sistem catu daya AC 220V;

9. power switch: "I" menyalakan switch AC 220V, "0" mematikan sistem power;

10. Tombol start: Ketika lampu nol menyala, itu berarti bahwa output tegangan berada dalam keadaan nol. Ketika menyala, tombol start efektif.Jika lampu nol tidak menyala setelah menyalakan saklar daya, tekan tombol step-down sampai lampu menyala. , tekan tombol ini untuk memulai tegangan tinggi dan menghasilkan output tegangan tinggi;

11. Tombol berhenti: Ketika tes selesai atau terjadi kelainan, tekan tombol ini untuk memotong output tegangan tinggi;

12. Tombol Boost: Tekan tombol ini untuk meningkatkan output tegangan tinggi dari kecil ke besar;

13. Tombol pengurangan tekanan: Tekan tombol ini untuk mengurangi tegangan tinggi output dari tinggi ke rendah;

14Pilihan: "Pilih" konvensi operasi encoder switch: rotasi---gerakan kursor atau operasi modifikasi nomor;
Tekan --- Lakukan atau konfirmasi operasi.

15. Pengaturan sensitivitas: 1. Baterai-powered switch built-in; 2 Mengatur sensitivitas dan menggunakannya dengan tombol pengaturan nol;

16. tombol pengatur nol: Putar tombol pengatur nol untuk membuat titik galvanometer menjadi nol;

17. Pengaturan keseimbangan: Atur tombol keseimbangan sampai galvanometer menyimpang secara signifikan sehingga galvanometer menunjuk ke nol. (Jika penunjuk ke kiri, putar searah jarum jam;jika pointer berada di sebelah kananPerhatikan dan catat pembacanya P1;

18. lampu indikator: Baterai built-in lampu indikator kerja, lampu ini akan menyala setelah pengaturan sensitivitas dihidupkan;

19. Referensi item: klip hitam dari garis output terhubung ke fase referensi;

20. Fase yang rusak: Klip merah dari jalur output terhubung ke fase yang rusak;

21. Pengisian: DC8.4V port pengisian, menghubungkan pengisi daya 8.4V untuk memulai pengisian;

22Pos pengantar: titik pengantar instrumen, perlindungan keselamatan.

Pengkabelan sebenarnya adalah seperti yang ditunjukkan di bawah ini:

■HV adalah sumber arus konstan tegangan tinggi.

■Kabel CD yang rusak dan kabel bantu AB memiliki bagian tengah yang sama dan panjang L, dan jarak antara titik kesalahan dan ujung pengukuran adalah X.

■Klem pengukuran dihubungkan ke kedua ujung inti kabel A dan C. Dua sisi klem adalah ujung arus dan ujung potensial, yang harus dihubungkan dengan handal ke kabel.

■R adalah potentiometer keseimbangan, dan pembacanya adalah persentase.

■G adalah galvanometer, titik nol keseimbangan listrik dapat disesuaikan.

■Di ujung terpencil, kedua ujung BD harus disingkat dan sirkuit pendek harus dijamin dengan aman.

Langkah pengukuran:

Persiapan (tentukan fase dan kawat yang salah dengan benar)

1. Gunakan multimeter, megger atau peralatan tahan tegangan lainnya untuk mengkonfirmasi status kerusakan kabel dan merekam resistensi isolasi ke tanah atau kerusakan tegangan residual dari setiap inti.

2. mencatat panjang, model, cross-section dan parameter lain dari kabel yang akan diuji, patroli di sepanjang jalur penempatan kabel,Putus kabel yang rusak dan terminal outlet kabel bantu di ujung jauh, dan meninggalkan seseorang untuk memantau di ujung remote untuk mencegah tegangan tinggi dari melukai orang.

3. kabel. terminal tanah instrumen harus terhubung ke badan tanah di lokasi.

Ujung pertama pengukuran (clip merah) dihubungkan ke inti kabel yang rusak, dan ujung pengukuran (clip hitam) dihubungkan ke inti kabel bantu.

Pengukuran (porsi kesalahan yang terdeteksi dengan meningkatkan tegangan)

4. Pasokan listrik dihubungkan ke AC220V. Menyalakan saklar sensitivitas dan memutarnya ke maksimum, lampu indikator baterai akan menyala.

5. Pengaturan nol dari jembatan (ketika pointer galvanometer tidak pada nol). Putar tombol pengaturan nol untuk membuat titik galvanometer menjadi nol.

6. Boost. Menyalakan saklar daya dan lampu indikator nol akan menyala. Jika tidak menyala, klik tombol pengurangan tegangan sampai lampu menyala.Kemudian klik tombol start dan lampu indikator tegangan tinggi akan menyala.

7. Klik tombol boost dan amati voltmeter dan ammeter sampai ammeter melebihi 20mA. Jika arus tidak stabil,Anda dapat terus meningkatkan tegangan dan mempertahankannya untuk jangka waktu tertentu untuk membentuk busur stabil atau daerah konduktif untuk menstabilkan arus selama tes.

8. Pengaturan keseimbangan. Atur tombol keseimbangan sampai galvanometer menyimpang secara signifikan sehingga galvanometer menunjuk ke nol. (Jika penunjuk ke kiri, putar searah jarum jam;jika pointer berada di sebelah kananPerhatikan dan catat pembacaan P1 dari dial, dan hentikan meningkatkan tegangan setelah mengukur rasio kesalahan.

Perhitungan (berhitung jarak ke kesalahan secara otomatis)

9. Setelah menyalakan daya, masukkan halaman selamat datang dan secara otomatis masukkan halaman berikutnya dalam 2 detik

10Masukkan panjang kabel

Konvensi operasi switch encoder "Select": rotasi---gerakan kursor atau operasi modifikasi nomor

Tekan --- Lakukan atau konfirmasi operasi.

Masukkan halaman panjang kabel (nilai awal adalah %, meningkat searah jarum jam dan menurun searah jarum jam.)

Putar tombol "select" encoder kiri dan kanan, pindahkan kursor ke posisi "0000" di mana data perlu dimodifikasi, tekan tombol "select" encoder untuk menentukan posisi saat ini,putar "pilih" encoder switch, nomor posisi saat ini akan berubah dari "0 ke 9", dan kemudian tekan "pilih" encoder switch untuk mengkonfirmasi nomor input, kursor akan secara otomatis bergerak ke digit berikutnya,dan input dari setiap nilai digit (i.e, panjang kabel L) akan diselesaikan secara berurutan. Ketika kursor berada di Selanjutnya, tekan tombol "Pilih" encoder untuk memasuki halaman berikutnya

11. Halaman uji

Ketika kursor berada di Uji, tekan tombol "Pilih" encoder,dan sistem akan secara otomatis mengumpulkan koefisien proporsional jembatan utama P (baca skala keseimbangan) dan menghitung jarak kesalahan X- Mengumpulkan satu kali per klik.

Ketika kursor berada pada Last, tekan tombol "Select" encoder untuk kembali ke halaman sebelumnya (10. Input page).

Ketika kursor berada di Selanjutnya, tekan tombol "Pilih" encoder untuk memasuki halaman berikutnya

12. Halaman hasil

• Halaman hasil pengukuran
• Tampilkan hasil pengukuran.

Ketika kursor berada pada Last, tekan tombol "Select" encoder untuk kembali ke halaman sebelumnya (11. halaman uji).

Ketika kursor berada di Rest, tekan tombol "Select" encoder, reset dan restart, dan masukkan (9. halaman selamat datang).

Koneksi terbalik untuk memeriksa kalibrasi:Pertukaran penjepit pengukuran dan ulangi langkah (4) sampai (12) untuk mendapatkan pembacaan P2 lainnya, yang harus dihitung sebagai P1 + P2 = 100.

Lokasi titik kesalahan adalah X = 2 × L × P1%. Perhatian khusus harus diberikan kepada "2" dalam rumus, karena menambahkan kabel bantu menggandakan panjang kabel yang terlibat dalam perhitungan.

Daftar kemasan

Lebih banyak foto dan situs uji coba
