Identifikasi Kabel Identifikasi Kabel aktif dan tanpa energi

Pengidentifikasi kabel ini didasarkan pada identifikasi di tempat beberapa kabel yang sangat dibutuhkan oleh personel konstruksi, instalasi dan pemeliharaan kabel tegangan tinggi,mengacu pada teknologi canggih asing, dan di bawah bimbingan teori medan elektromagnetik, dikembangkan dengan menggunakan teknologi elektronik modern dan teknologi alat.

Pertanyaan yang sangat sulit sering dijumpai dalam operasi lapangan seperti meletakkan kabel listrik, migrasi, pemeliharaan, pemecahan masalah: kabel mana yang kita cari?Terutama di banyak saluran kabel dengan spesifikasi yang sama, para pekerja konstruksi bingung apa yang harus dilakukan. perangkat ini dapat membantu Anda menyelesaikan masalah ini dengan cepat dan akurat.

Prinsip kerja
Deteksi kabel yang tidak terisi:Transmitter terutama menghasilkan sinyal pulsa khusus, yang ditambahkan ke kabel untuk diidentifikasi melalui jalur koneksi.sinyal induksi yang konsisten dengan hukum sinyal yang dikirimkan harus dihasilkan di sepanjang kabelIni digunakan di lokasi uji. penjepit penerima sensitivitas tinggi ditambah penerima genggam mendeteksi semua kabel di lokasi,dan kabel yang ditambahkan sinyal dapat dengan tepat ditemukan sesuai dengan indikasi meter penerima genggam (yaitu, kabel yang belum terisi harus diidentifikasi).

Deteksi kabel hidup:Transmitter terutama menghasilkan sinyal pulsa khusus, yang ditambahkan ke titik kabel hidup untuk diidentifikasi melalui penjepit pemancar khusus.Menurut prinsip induksi elektromagnetik, sinyal induksi yang konsisten dengan hukum sinyal yang dikirimkan harus dihasilkan di sepanjang kabel.Selama tes Gunakan tang yang sangat sensitif dan penerima genggam untuk mendeteksi semua kabel di situs, dan Anda dapat dengan tepat mencari tahu kabel dengan sinyal yang ditambahkan (yaitu kabel hidup untuk diidentifikasi) sesuai dengan instruksi penerima genggam.

Fitur
Pengakuan itu akurat.
Rahang identifikasi yang besar cocok dengan berbagai jenis kabel.
Sangat mudah dioperasikan.
Instruksi jelas dan intuitif.
Bagian utama dan tambahannya mudah dibawa dan indah.
Kekuatan sinyal penerima penerima dapat disesuaikan.
Kabel hidup dan mati dapat diuji.
Kecil dan portabel, ringan.

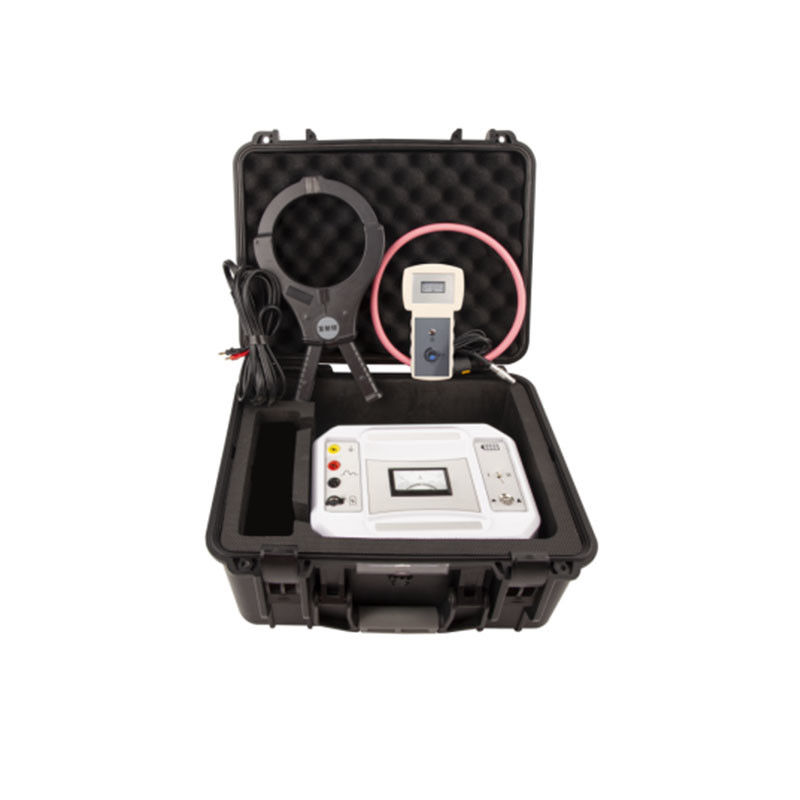

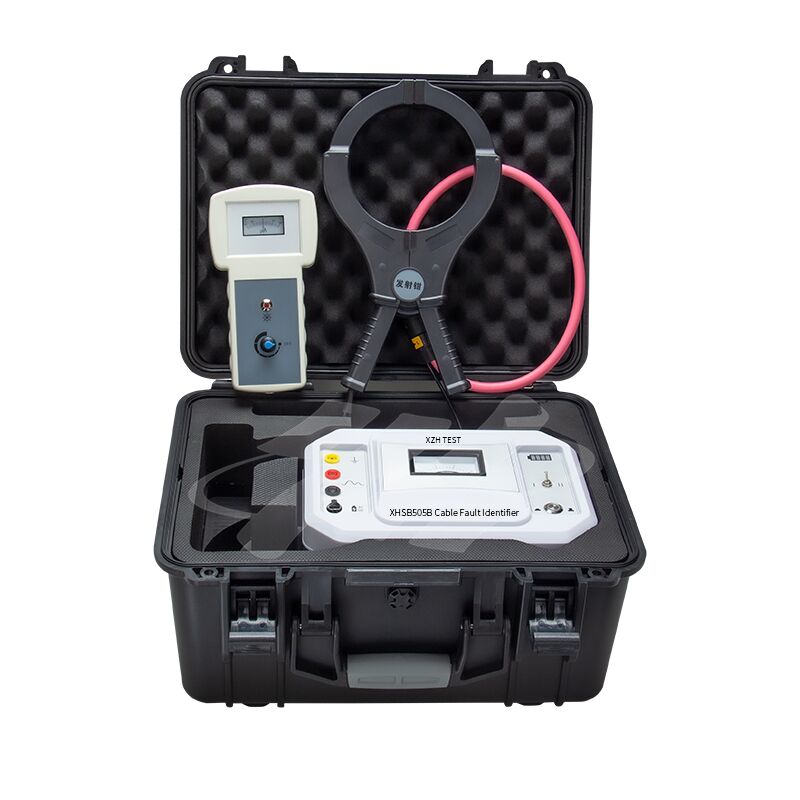

Instrumen ini terdiri dari pemancar, penjepit pemancar, penjepit penerima, penerima genggam, dll.


Panel pemancar:

1. tiang pengasingan:terminal grounding keamanan peralatan;

2. Output kutub positif:Transmitter output positif, menghubungkan garis output merah;

3. Output kutub negatif:pemancar output negatif, menghubungkan garis output hitam;

4. Pengisian:Port pengisian DC12V, sambungkan pengisi daya 12V untuk memulai pengisian;

5Saklar daya:menyalakan/menonaktifkan daya kerja;

6. Saklar gigi:"I" untuk identifikasi kabel yang tidak didukung; "II" untuk identifikasi kabel yang didukung;

7Indikator daya:indikasi daya baterai secara real time ketika baterai terintegrasi bekerja;

8Ammeter:menampilkan nilai rata-rata saat arus keluar.

1Penerima genggam memiliki tombol penyesuaian yang dapat menyesuaikan kekuatan sinyal yang diterima (putaran searah jarum jam: kekuatan sinyal yang diterima meningkat; putaran searah jarum jam:kekuatan sinyal yang diterima berkurang; dan memiliki fungsi switch).

2Ada antarmuka BNC di bagian bawah penerima genggam, yang terhubung ke penjepit penerima untuk menerima sinyal saat digunakan.

Parameter teknis

Instruksi untuk identifikasitidak terisikabel - metode koneksi langsung

1. lepaskan armor di kedua ujung kabel dari tanah,Klem klip merah dari kabel output pemancar pada kabel inti yang akan diuji (fase yang baik atau fase dengan isolasi yang lebih tinggi), dan menempelkan klip hitam dari kabel keluaran pemancar pada kabel inti yang akan diuji.kawat inti kabel yang sesuai terhubung ke titik tanah atau tiang tanah di ujung jauh, seperti yang ditunjukkan pada gambar di atas.

2. Menyalakan saklar daya dari tubuh utama pemancar, pilih posisi "I" dari saklar gigi, lampu saklar daya berkedip tiga kali,dan penunjuk ammeter juga berayun tiga kali pada frekuensi yang sama, dan sinyal pulsa output secara bergilir.

3. Sambungkan penerima ke penjepit penerima, dan penjepit penerima dikunci pada kabel yang akan diuji.

4Perhatikan bahwa arah anak panah dari penjepit penerima adalah arah arus masuk (arah positif), jika tidak ayunan tangan jam tangan adalah kebalikan.

5. Putar tombol penyesuaian penerima searah jarum jam, dan ketika Anda mendengar "beep", menyalakan saklar penerima. Kemudian sesuaikan kekuatan sinyal penerima penerima ke posisi yang sesuai.Pada saat ini, hanya sinyal yang dapat diterima pada kabel yang menambahkan sinyal, dan frekuensi ayunan sinyal konsisten dengan frekuensi pemancar, dan suara "di-di-di" dikeluarkan.

Instruksi Identifikasi Kabel Langsung - Metode Kopling

Catatan metode kopling:
1Tidak perlu melakukan operasi pada kabel yang sedang diuji, hanya menggenggam penjepit peluncuran pada kabel untuk pengujian.

2Kedua ujung lapisan kabel harus di tanah dengan baik, jika tidak arus kopling akan berkurang dengan meningkatnya resistensi tanah.

3Jika lapisan di kedua ujung tidak tertanam atau bagian tengah lapisan terputus, metode kopling tidak dapat digunakan.

4. Ketika tang peluncuran dimasukkan ke dalam kabel, arah anak panah pada tang menunjuk ke ujung kabel.

5. Jauhkan penjepit penerima dan penjepit pemancar pada jarak 2 meter sebanyak mungkin.

Metode:
1) Sambungkan ujung output pemancar ke penjepit peluncuran, dan penjepit peluncuran ke posisi yang tepat dari kabel hidup yang akan diidentifikasi, seperti yang ditunjukkan pada gambar di atas.

2) Menyalakan saklar daya dari unit utama pemancar dan pilih saklar posisi "II".dan penunjuk ammeter juga berayun tiga kali pada frekuensi yang sama, dan sinyal pulsa output secara bergilir.

3) Sambungkan penerima ke penjepit penerima, dan penjepit penerima dikunci pada kabel yang akan diuji.

Perhatikan bahwa arah anak panah dari penjepit penerima adalah arah arus masuk (arah positif), jika tidak tangan jam tangan akan berayun ke arah yang berlawanan.

5) Putar tombol penyesuaian penerima ke arah arah jarum jam, dan ketika Anda mendengar "beep", hidupkan saklar penerima.Pada saat ini, hanya sinyal yang dapat diterima pada kabel yang menambahkan sinyal, dan frekuensi ayunan sinyal konsisten dengan frekuensi switching output pemancar,dan suara "di-di-di" akan dikeluarkan.
