Dirancang untuk tim konstruksi dan pemeliharaan kabel tegangan tinggi
️ Tim pemasangan kabelMengidentifikasi kabel target selama pembentukan kabel baru di parit multi-kabel
Insinyur pemeliharaanCepat temukan kabel khusus untuk perbaikan dan pemeliharaan pencegahan
¢ Tim Penyelesaian Masalah LapanganTentukan kabel yang rusak di antara lusinan spesifikasi yang sama
Ringkasan Produk

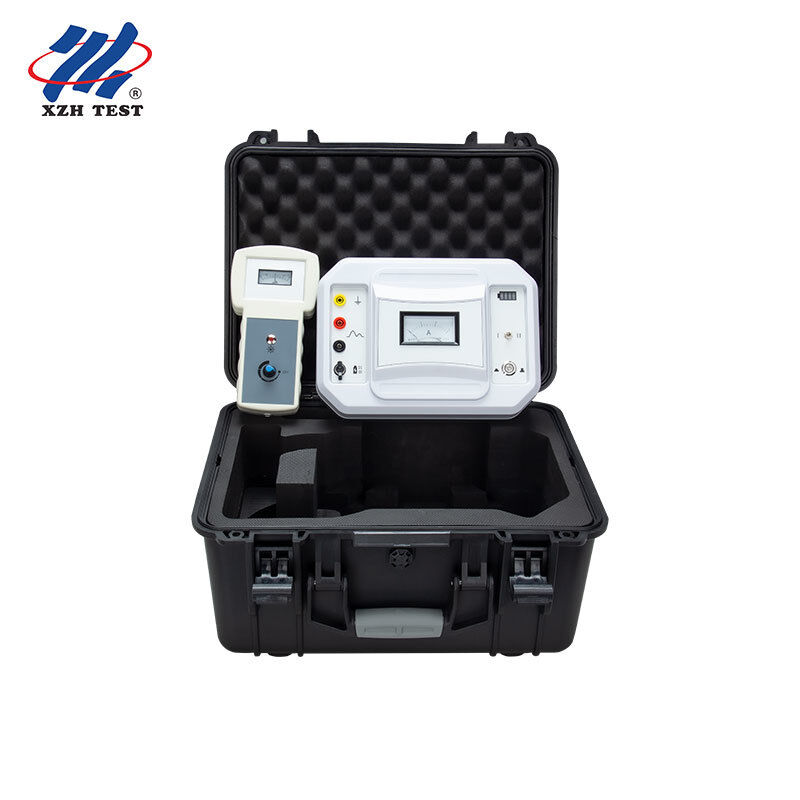

PeraturanXHSB505B Pengidentifikasi Kabeladalah instrumen lapangan profesional yang dikembangkan untuk memecahkan salah satu tantangan paling terus menerus dalam operasi kabel listrik:Kabel mana yang kita cari?Dalam parit kabel dengan lusinan kabel dengan spesifikasi yang sama, tim konstruksi dan pemeliharaan menghadapi kesulitan besar untuk mengidentifikasi kabel yang benar.XHSB505B menghilangkan ketidakpastian ini dengan, identifikasi kabel yang akurat menggunakan teknologi sinyal pulsa canggih dan deteksi elektromagnetik sensitif tinggi.
Dikembangkan di bawah bimbingan teori medan elektromagnetik dan menggunakan teknologi elektronik dan alat modern, XHSB505B adalah solusi praktis untuk konstruksi kabel tegangan tinggi,pemasangan, pemeliharaan, migrasi, dan pemecahan masalah tim. Ini secara unik mendukung baik hidup (metode kopling) dan de-energized (metode koneksi langsung) identifikasi kabel dalam satu perangkat portabel.
🔍 Apa yang membuat XHSB505B berbeda:Tidak seperti pengidentifikasi kabel mode tunggal konvensional yang hanya bekerja pada kabel yang tidak bertenaga, XHSB505B mengidentifikasiKabel hidup dan kabel mati energidengan saklar transmisi sederhana yang memungkinkan alur kerja lapangan yang tidak terganggu.dan rahang besar 125mm menampung berbagai diameter kabel.
Spesifikasi Utama
Metode Identifikasi
Penghakiman arah ayunan penunjuk
Diameter penjepit
Φ125mm (Transmitter & Receiver)
Tegangan Keluar
I Gear (Direct): 250V / II Gear (Coupling): 600V
Jangkauan pengujian (langsung)
0Ω ~ 1,5kΩ
Jangkauan pengujian (penyambungan)
0Ω ~ 40Ω
Siklus Pulsa
2.5S / siklus
Sumber Daya
Transmitter: 12VDC Lithium Battery / Penerima: Baterai AA
Asal usul
Xi'an, Shaanxi, Cina
Fitur Produk
- Operasi dua modus
- Identifikasi yang akurat dan dapat diandalkan dengan indikasi arah ayunan penunjuk yang jelas
- Clamp besar 125mm rahang mengakomodasi berbagai diameter kabel
- 15Sinyal pulsa arus tinggi memastikan deteksi yang dapat diandalkan bahkan melalui pelindung kabel
- Operasi yang sangat sederhana dengan kontrol intuitif yang cocok untuk lingkungan lapangan
- Kekuatan sinyal penerima yang dapat disesuaikan untuk sensitivitas optimal dalam kondisi yang berbeda
- Desain kompak, portabel dengan konstruksi ringan untuk transportasi mudah ke situs lapangan
- Baterai lithium 12VDC built-in dengan port pengisian DC yang nyaman
Prinsip Kerja
Deteksi kabel tanpa energi (Metode koneksi langsung):Transmitter menghasilkan sinyal pulsa khusus yang diterapkan ke kabel target melalui koneksi langsung.sinyal induksi yang konsisten dengan pola sinyal yang dikirimkan dihasilkan di sepanjang seluruh kabelMenggunakan perekat penerima sensitif tinggi dan penerima genggam, operators scan all cables on site and accurately identify the signal-carrying cable by observing the receiver meter indication and audible "beep" signal — indicating the de-energized cable to be identified.
Deteksi kabel hidup (Metode kopling):Transmitter menghasilkan sinyal pulsa khusus yang diterapkan ke kabel target hidup melalui penjepit pemancar khusus tidak memerlukan koneksi listrik langsung.Sinyal induksi menyebar sepanjang kabel, dan penjepit penerima mendeteksi di antara semua kabel di tempat. penerima menunjukkan kabel mana yang membawa sinyal melalui frekuensi ayunan pointer yang konsisten dan denyut suara,memungkinkan identifikasi kabel hidup dengan aman tanpa mengganggu layanan.
Instruksi Operasi
Identifikasi Kabel yang Tidak Berenergi Metode Koneksi Langsung
- Putuskan kabel armor di kedua ujung dari tanah. Sambungkan klip output merah ke kabel inti target (fase baik atau fase isolasi yang lebih tinggi).Sambungkan klip output hitam ke titik tanah atau tiang tanahKabel inti yang sesuai di ujung jauh harus terhubung ke titik tanah yang sama.
- Menyalakan saklar daya pemancar, pilih Gear "I". Indikator daya berkedip tiga kali dan ammeter pointer berayun tiga kali pada frekuensi yang sama, kemudian siklus output sinyal pulsa.
- Sambungkan penerima ke penjepit penerima, dan penjepit ke kabel yang akan diuji.
- Pastikan panah penjepit penerima menunjuk ke arah aliran arus ?? jika tidak, penunjuk berayun ke arah yang berlawanan.
- Putar tombol penerima ke arah arah jarum jam sampai mendengar "beep" untuk menyala, lalu sesuaikan kekuatan sinyal.dengan suara "beep-beep-beep".
Identifikasi Kabel Langsung ¢ Metode Kopling
️ Metode Kopling:
1. Tidak perlu operasi pada kabel yang sedang diuji hanya menggenggam penjepit pemancar ke kabel.
2Kedua ujung lapisan kabel harus tertanam dengan baik; arus kopling berkurang dengan meningkatnya ketahanan tanah.
3Jangan gunakan metode kopling jika sarung di kedua ujungnya tidak tergores atau pecah di tengah.
4Panah pada penjepit pemancar harus menunjuk ke ujung kabel.
5. Pertahankan jarak setidaknya 2 meter antara penerima dan pemancar penjepit.
- Sambungkan output pemancar ke penjepit pemancar, dan penjepit ke kabel target hidup di posisi yang tepat.
- Menyalakan pemancar, pilih Gear "II". Indikator daya berkedip tiga kali dan ammeter pointer berayun pada frekuensi yang sama, siklus sinyal denyut nadi.
- Sambungkan penerima ke penjepit penerima, dan penjepit ke kabel yang akan diuji.
- Pastikan titik panah penjepit penerima di arah aliran arus.
- Putar tombol penerima ke arah arah jarum jam sampai mendengar "beep" untuk menyalakan. Sesuaikan kekuatan sinyal hanya kabel pembawa sinyal menunjukkan perubahan frekuensi yang konsisten dan pulsa "beep-beep-beep" yang terdengar.
Daftar kemasan
| Artikel | Jumlah |
|---|
| Transmitter | 1 |
| Penerima | 1 |
| Pengisi daya | 1 |
| Output Line (Merah) | 1 |
| Garis output (hitam) | 1 |
| Klem Pengiriman | 1 |
| Clamp Penerima | 1 |
| Baterai AA | 2 |
Pertanyaan yang Sering Diajukan
Q1: Untuk siapa XHSB505B dirancang?
XHSB505B dirancang khusus untuk tim konstruksi kabel tegangan tinggi, insinyur instalasi, kru perawatan,dan personel pemecahan masalah lapangan yang sering bekerja di parit kabel dengan beberapa kabel dengan spesifikasi yang samaHal ini memecahkan tantangan kritis dari "kabel mana yang kita cari?" masalah yang menghantui penempatan kabel, migrasi, perbaikan,dan operasi pencarian kesalahan di mana salah mengidentifikasi kabel dapat menyebabkan insiden keamanan yang parah dan waktu henti yang mahal.
T2: Bagaimana XHSB505B berbeda dari pengidentifikasi kabel lainnya?
XHSB505B menonjol dalam tiga hal utama: (1) Kemampuan dual-mode ia mengidentifikasi kabel aktif (melalui metode kopling) dan kabel yang tidak bertenaga (melalui koneksi langsung) dengan satu perangkat,dimana sebagian besar pesaing hanya menangani satu mode. (2) Sinyal pulsa arus tinggi 15A memberikan penetrasi yang lebih kuat melalui pelindung kabel untuk deteksi yang lebih dapat diandalkan. (3) Diameter rahang besar 125mm mengakomodasi berbagai ukuran kabel.Indikasi intuitif yang berbasis penunjuk dan umpan balik suara membuatnya sangat mudah digunakan dalam kondisi lapangan.
T3: Bisakah XHSB505B mengidentifikasi kabel hidup tanpa mengganggu catu daya?
Ya. Menggunakan metode kopling (Gear II), pemancar menerapkan sinyal pulsa melalui penjepit pemancar khusus. Tidak diperlukan koneksi listrik langsung ke konduktor kabel.Sinyal pasangan secara induktif melalui selimut kabelHal ini sangat penting untuk operasi pemeliharaan di mana kontinuitas layanan harus dipertahankan.
T4: Kondisi lapangan apa yang diperlukan untuk identifikasi yang dapat diandalkan?
Untuk identifikasi kabel yang tidak bertenaga (metode koneksi langsung): pelindung kabel di kedua ujung harus dipisahkan dari tanah,dan kabel inti ujung jauh harus terhubung ke titik tanah yang sama dengan pemancarUntuk identifikasi kabel hidup (metode kopling): kedua ujung selimut kabel harus di tanah dengan baik. Jika salah satu ujung tidak di tanah atau selimut rusak di tengah kabel, metode kopling tidak dapat digunakan.Menjaga setidaknya 2 meter antara penerima dan pemancar penjepitPastikan clamp rahang bersih dan membuat kontak penuh untuk penerimaan sinyal yang optimal.
T5: Perbaikan apa yang dibutuhkan XHSB505B?
Instrumen harus disimpan jauh dari hujan, gas korosif, debu yang berlebihan, dan suhu tinggi.Baterai lithium 12VDC built-in pemancar membutuhkan perawatan pengisian setiap 2 bulan untuk mencegah degradasi bateraiSemua perbaikan, pemeliharaan, dan penyesuaian harus dilakukan oleh profesional yang berkualitas.dengan perbaikan seumur hidup dan dukungan teknis yang tersedia.
Tentang XZH TEST
XZH TEST adalah produsen profesional yang mengkhususkan diri dalam pengujian kabel, deteksi kesalahan, dan solusi diagnostik untuk utilitas listrik, kontraktor listrik, dan pelanggan industri di seluruh dunia.Dengan lini produk yang komprehensif termasuk pengidentifikasi kabel, pengidentifikasi kesalahan, dan sistem diagnostik, XZH TEST memberikan peralatan lapangan yang dapat diandalkan yang membantu insinyur bekerja lebih cepat, lebih aman, dan lebih akurat.
Hubungi kami hari ini untuk solusi khusus yang disesuaikan dengan kebutuhan identifikasi dan pemeliharaan kabel Anda.
