Dirancang untuk departemen kota yang mengelola koridor utilitas bawah tanah campuran.XHGX507 mendeteksi kabel listrik dan pipa logam dengan satu instrumen yang menghilangkan kebutuhan untuk pengidentifikasi kabel dan pipa yang terpisah.Operasi multi-frekuensi (815Hz hingga 83kHz) dengan tiga mode kerja menyesuaikan diri dengan skenario lapangan apa punDari koridor utilitas perkotaan ke rute pipa pedesaan, satu orang dapat memetakan semuanya.
Tiga modus kerja ∙ Satu instrumen
️ Koneksi Langsung
Keakuratan tertinggi untuk kabel yang dapat diakses secara fisik menghubungkan pemancar ke konduktor target untuk injeksi sinyal maksimum dan jangkauan deteksi terpanjang hingga 15 km.
️ Kopling (Klem)
Injeksi sinyal tanpa kontak melalui aksesori penjepit. Ideal untuk kabel hidup atau pipa di mana koneksi langsung tidak mungkin. aman, cepat, dan tidak mengganggu.
Induksi
Mode pemindaian sepenuhnya tanpa kontak. berjalan di area dengan penerima untuk mendeteksi utilitas yang terkubur tanpa koneksi fisik yang sempurna untuk survei situs awal dan koridor utilitas yang tidak diketahui.
Rincian produk
XHGX507
XHGX507 lokator pipa kabel bawah tanah terutama digunakan untuk lokasi kesalahan kabel, identifikasi kabel, jalur kabel dan pengukuran kedalaman.Ini dapat menyelesaikan tugas yang hanya bisa dilakukan oleh beberapa set instrumen di masa lalu.
Prinsip kerja
Pencari pipa kabel bawah tanah dirancang berdasarkan metode induksi elektromagnetik dan penerapan prinsip komunikasi.
1.Sinyal elektromagnetik dihasilkan oleh pemancar, dan sinyal ditransmisikan ke kabel bawah tanah yang sedang diuji melalui metode koneksi transmisi yang berbeda.
2Setelah kabel bawah tanah menginduksi sinyal elektromagnetik, arus yang diinduksi dihasilkan pada kabel, dan arus yang diinduksi menyebar di sepanjang kabel ke jarak.
3Dalam proses penyebaran arus, gelombang elektromagnetik dipancarkan ke tanah melalui kabel bawah tanah.sinyal gelombang elektromagnetik akan diterima di tanah di atas kabel.
4Posisi, arah dan kesalahan kabel bawah tanah dapat dinilai oleh perubahan kekuatan sinyal yang diterima.
Fitur
●LCD layar besar menampilkan kekuatan sinyal, dan bilah, panah dan perintah suara memudahkan operator menilai posisi bawah tanah kabel dan titik kesalahan.Satu orang bisa melakukannya semua.
●Desain sepenuhnya digital, tampilan grafis LCD layar besar yang jelas dan posisi yang dapat diandalkan
● Mudah dibawa dan ringan, mudah dibawa
● Baterai yang dapat diisi ulang
●Bangun ohmmeter untuk mengukur resistensi loop kabel
● Dapat digunakan untuk mendeteksi kesalahan isolasi hingga 2MΩ ke tanah
●Dengan fungsi lampu latar untuk beradaptasi dengan operasi malam
●Bangun ohmmeter untuk mengukur resistensi loop kabel
●Tampilkan kedalaman kabel dan arus
Komponen utama

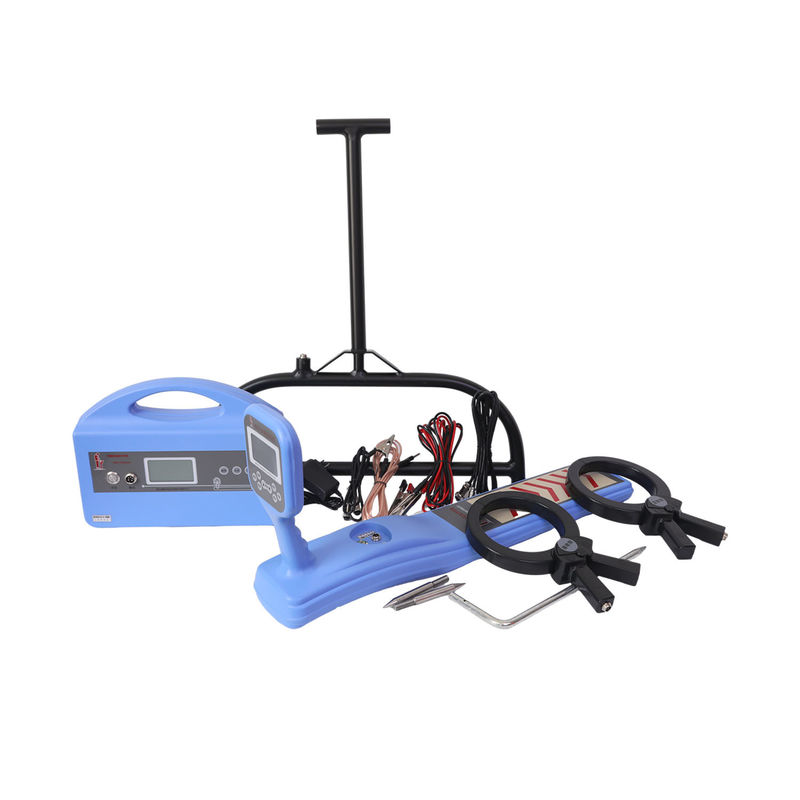

Pencari pipa kabel ini terutama terdiri dari pemancar dan penerima, dengan aksesori dua penjepit, satu bingkai A dan kabel koneksi yang diperlukan.
Parameter teknis
Transmitter
|
Frekuensi kerja
|
frekuensi rendah (815Hz), frekuensi menengah (8kHz), frekuensi tinggi (33 kHz), frekuensi radio (83 kHz)
|
|
Modus kerja
|
metode koneksi langsung, metode kopling (metode kaliper), metode induksi
|
|
Beban yang cocok
|
5 ohm ∼3000 ohm
|
|
Tampilan impedansi
|
5 digit
|
|
Overheating dan over current
|
perlindungan otomatis
|
|
Kekuatan output
|
Gir rendah, gir tengah, gir tinggi
|
Penerima
| Frekuensi kerja |
frekuensi rendah (815Hz), frekuensi menengah (8kHz), frekuensi tinggi (33 kHz), frekuensi radio (83 kHz), frekuensi pasif 50Hz
|
| Modus antena |
metode lembah (modus nilai nol), metode puncak (modus puncak), metode tegangan langkah dan metode arus penjepit (A-frame)
|
| Indikasi saat ini |
menampilkan nilai arus efektif kabel yang diuji (unit: mA)
|
| Suhu kerja |
-10°C+55°C |
| Indikator daya |
tampilan grafis |
| Baterai hidup |
Kerja terus menerus> 8 jam: kerja intermiten> 16 jam
|
| Indikasi kekuatan sinyal |
diagram tangga, kisaran digital 0-999
|
| Dapatkan kendali |
penyesuaian manual, kisaran dinamis 100dB |
| kedalaman deteksi |
kedalaman deteksi maksimum adalah sekitar 10 meter
|
| Jarak deteksi maksimum |
Kabel dengan isolasi yang baik dapat sampai dengan 15km dalam metode koneksi langsung
|
| Pengukuran kedalaman |
tekan tombol kedalaman untuk menampilkan tiga digit, kedalaman maksimum dapat diukur hingga 10 meter
|
| Keakuratan |
Frekuensi rendah: ± (((1-5)%≤2.5m Frekuensi radio: ± (((5-12)%≤2.5m
|
Perlengkapi armada pemeliharaan kota Anda dengan XHGX507 Hubungi kami untuk pengadaan volume, lembar data teknis, dan pengaturan demonstrasi di tempat.
Pertanyaan yang Sering Diajukan
T: Jenis utilitas bawah tanah apa yang dapat dideteksi XHGX507?
XHGX507 dirancang untuk mendeteksi berbagai utilitas bawah tanah termasuk kabel listrik (berenergi dan tidak bertenaga), kabel telekomunikasi, pipa air logam, pipa gas,dan saluran logam lainnyaMenggunakan metode induksi elektromagnetik dengan frekuensi yang dapat dipilih, dapat membedakan antara jenis utilitas yang berbeda berdasarkan karakteristik respons sinyal.
T: Seberapa akurat pengukuran kedalaman dan faktor-faktor apa yang mempengaruhi hal itu?
Instrumen ini menyediakan tampilan kedalaman digital yang dapat dibaca langsung dengan akurasi yang bervariasi berdasarkan mode frekuensi.sementara Frekuensi Radio (RF) mencapai ± ((5-12)%)Faktor-faktor yang mempengaruhi akurasi termasuk kandungan kelembaban tanah, kedekatan dengan benda logam lainnya, kualitas sinyal, dan teknik operator.Metode verifikasi 45 derajat dan 80% dianjurkan untuk konfirmasi.
T: Bisakah XHGX507 bekerja di daerah dengan gangguan elektromagnetik yang tinggi?
Ya. Instrumen ini mendukung beberapa frekuensi operasi dan penyesuaian gain (rentang dinamis 0-100dB) yang memungkinkan operator untuk memilih frekuensi dan sensitivitas yang optimal untuk lingkungan yang bising.Mode antena puncak dan terendah menyediakan metode deteksi pelengkap, Trough untuk penentuan posisi presisi di zona interferensi tinggi.
T: Apakah pelatihan pra-penggalian diperlukan untuk mengoperasikan instrumen?
XHGX507 memiliki antarmuka intuitif dengan tampilan kekuatan sinyal real-time, nada audio proporsional dengan kekuatan sinyal, dan indikator arah yang jelas.Sebagian besar operator menjadi mahir dalam satu hari penggunaan lapanganUntuk organisasi yang membutuhkan sertifikasi formal, program pelatihan di tempat tersedia atas permintaan.
T: Jaminan dan dukungan purna jual apa yang disediakan?
Jaminan standar 12 bulan terhadap cacat manufaktur dengan dukungan teknis seumur hidup. CE dan ISO 9001:2015 disertifikasi. Kit lengkap termasuk penerima, pemancar, kabel koneksi,batang tanah, baterai isi ulang, pengisi daya, manual pengguna, dan kasus transportasi yang kokoh.
