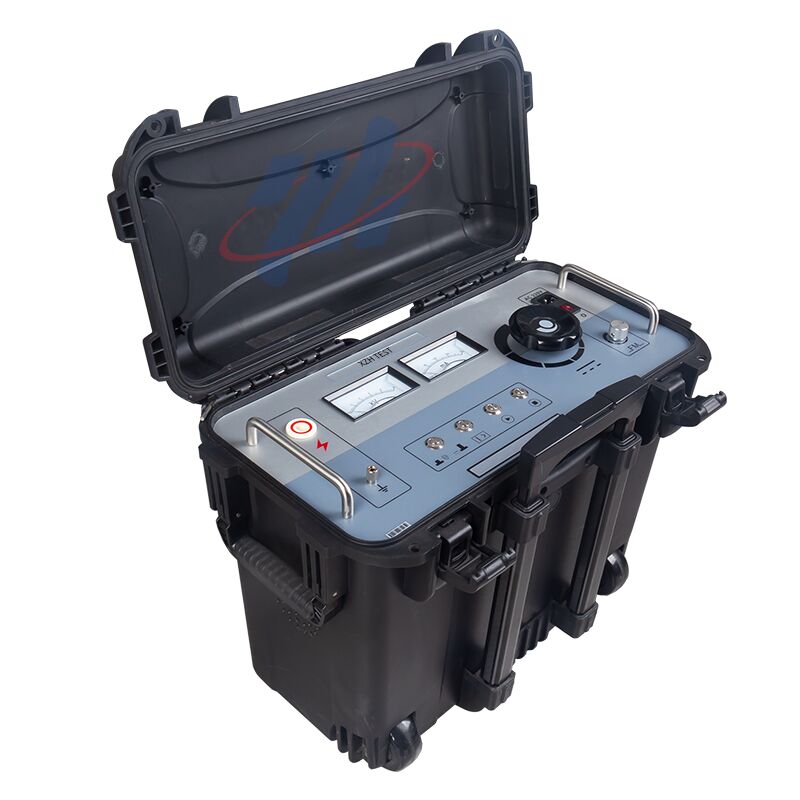

XHHD523L Kabel luar lapisan lokator posisi yang tepat kabel shealt titik kesalahan

Name: XHHD523L Kabel luar lapisan lokator posisi yang tepat kabel shealt titik kesalahan
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHHD523L
Price: 2,500.00 USD
Availability: InStock

Rincian produk:

Tempat asal:	Xi'an, Shaanxi, Cina
Nama merek:	XZH TEST
Sertifikasi:	CE ISO
Model Number:	XHHD523L

Informasi Rinci

Tempat asal:

Xi'an, Shaanxi, Cina

Nama merek:

XZH TEST

Sertifikasi:

CE ISO

Model Number:

XHHD523L

Menyoroti:

High Light

Menyoroti:

Pencari titik kesalahan lapisan kabel

XHHD523L kabel sheath lokator

Lokator Kabel Posisi yang Tepat

Trading Information

Minimum Order Quantity:

1unit

Packaging Details:

wooden packaging

Syarat-syarat pembayaran:

T/T

Supply Ability:

500 units per month

Deskripsi Produk

XHHD523L Pelacak Titik Lokasi Kerusakan Selubung Kabel

Dengan perkembangan penuh transformasi jaringan perkotaan, banyak biro pasokan listrik, pihak konstruksi, dan bahkan unit desain menghadapi kabel XLPE dengan tingkat tegangan 110kV ke atas untuk pertama kalinya. Karena keterbatasan waktu dan kurangnya pengalaman, banyak kabel tidak dapat melewati selubung luar setelah pemasangan. Uji tegangan (10kV/1menit). Saat ini, selubung luar sebagian besar terbuat dari bahan selubung HDPE, yang telah lulus uji ketahanan tegangan DC 25kV/5menit di pabrik, dan arus bocor serendah puluhan μA. Oleh karena itu, sebagian besar cacat setelah pemasangan disebabkan oleh kerusakan gaya eksternal selama pemasangan, termasuk pengisian dan penutupan. Cacat setelah operasi biasanya meliputi gigitan rayap; air masuk ke kotak grounding; degradasi titik cacat asli; penetrasi kelembaban bagian bifurkasi kawat grounding untuk mengurangi resistansi isolasi, dll. Terkadang karena kabel terkubur terlalu dalam atau kondisi sekitar rumit, sangat sulit untuk dilacak, dan beberapa cacat tidak dapat diselesaikan setelah bertahun-tahun, meninggalkan bahaya tersembunyi bagi operasi. Tegangan keluaran detektor kesalahan selubung kabel tegangan tinggi XHHD523L adalah 10kV ke bawah, yang sepenuhnya memenuhi persyaratan standar nasional Tiongkok GB50150-2006 untuk uji ketahanan tegangan selubung kabel, termasuk uji serah terima selubung kabel dan pengujian pencegahan untuk sistem sambungan silang. Pengujian dan lokasi kesalahan selubung luar kabel. Dengan cepat dan akurat menemukan bahaya tersembunyi seperti kesalahan grounding selubung luar kabel tegangan tinggi dan tegangan sangat tinggi 10kv-500kv satu inti dan tiga inti serta arus bocor besar. Pada saat yang sama, dapat melakukan uji ketahanan tegangan DC 5kv-10kv, 1 Menit adalah instrumen khusus yang diperlukan untuk pemeliharaan peralatan kabel unit operasi kabel tegangan tinggi dan tegangan sangat tinggi satu inti dan tiga inti 10kv-500kv, perusahaan teknik kabel tegangan sangat tinggi, dan berbagai perusahaan teknik transmisi dan transformasi daya.

Fitur Utama:
1 Dilengkapi fungsi perlindungan otomatis arus berlebih, tegangan berlebih, panas berlebih; 2 Lebih aman dan andal dengan perlindungan start-up posisi nol; 3 Desain pembuangan muatan mandiri yang unik, selama keluaran tegangan tinggi dimatikan, tegangan tinggi sendiri akan menjadi nol; 4. Dengan tampilan ganda pointer arus dan tegangan, intuitif dan jelas; 5 Pergantian satu tombol antara mode penentuan posisi dan mode ketahanan tegangan, yang nyaman dan cepat; 6 Tidak ada area buta dalam rentang pengujian; 7 Sensitivitas penerima dapat disesuaikan, yang lebih nyaman untuk penentuan posisi; 8 Fungsi sakelar perlindungan arus berlebih, mode ketahanan tegangan dan mode penentuan posisi nyaman digunakan.

Spesifikasi Teknis

Tegangan Input	220V (±10%), 50Hz (±2Hz);
Tegangan Output	0 ~ 10kV (gelombang persegi) dapat disesuaikan;
Arus Output	0~200mA;
Kapasitas Output	2kVA;
Penyesuaian Frekuensi	Min: 0,2Hz, Maks: 5Hz (rentang dapat disesuaikan).

Prinsip Kerja Penentuan Posisi Penyearahan gelombang penuh dari jaringan listrik AC220V mencapai konversi yang sangat baik dan diubah menjadi sinyal khusus berdaya tinggi yang diperlukan untuk identifikasi. Sinyal ini ditambahkan ke kabel yang akan dilacak melalui jalur koneksi, dan "metode tegangan langkah" atau "metode arus" dapat digunakan. Tentukan lokasi kesalahan kabel dengan presisi.

Fungsi Tekanan Beralih tombol fungsi ke fungsi ketahanan tegangan, dapat mengeluarkan tegangan 0-10kV, dan melakukan uji ketahanan tegangan pada kabel.

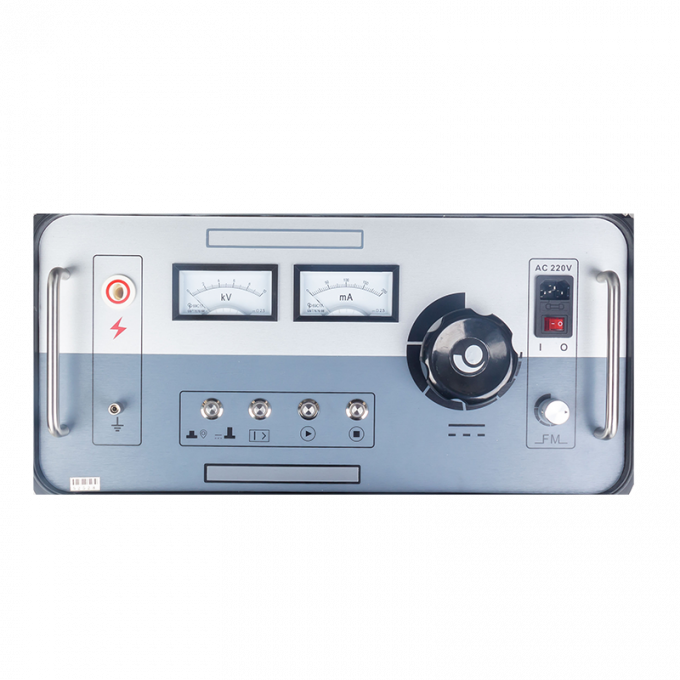

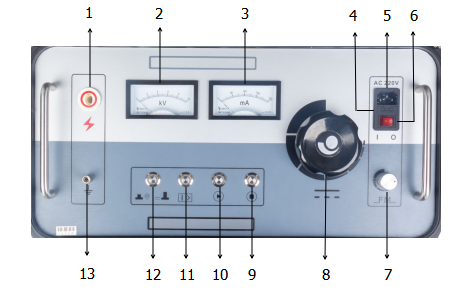

① Keluaran tegangan tinggi: terminal keluaran tegangan tinggi khusus;
② Voltmeter: meteran penunjuk tegangan keluaran tegangan tinggi kV;
③ Ammeter: meteran penunjuk arus keluaran mA;
④ Soket sekring: tempat pemasangan sekring sistem catu daya 220VAC;
⑤ Soket daya: catu daya kerja instrumen, port koneksi 220VAC;
⑥ Sakelar daya: "Gigi I" menggunakan catu daya AC220V untuk memberi daya pada sistem; "Gigi 0" mematikan;
⑦ Penyesuaian frekuensi dalam mode penentuan posisi: menyesuaikan frekuensi keluaran pulsa dalam mode penentuan posisi;
⑧ Penyesuaian tegangan: Setelah menyalakan perangkat, Anda harus terlebih dahulu memutar kenop berlawanan arah jarum jam hingga ujungnya. Saat lampu tombol start tegangan tinggi menyala, tekan tombol start, lalu sesuaikan searah jarum jam untuk meningkatkan tegangan tinggi keluaran dari kecil ke besar, dan sesuaikan berlawanan arah jarum jam untuk membuat tegangan tinggi keluaran berkurang dari besar ke kecil;
⑨ Tombol berhenti tegangan tinggi: Ketika pengujian selesai atau ada kelainan, tekan tombol ini untuk memutus keluaran tegangan tinggi, lampu tegangan tinggi akan mati, lampu tombol berhenti akan menyala untuk menunjukkan bahwa ada keluaran tegangan tinggi, dan jika mati, berarti tidak ada keluaran tegangan tinggi;
⑩ Tombol start tegangan tinggi: Saat lampu tombol start menyala, berarti keluaran tegangan berada di posisi nol. Saat tombol start menyala, tombol start valid. Jika lampu tombol start tidak menyala setelah menyalakan sakelar daya, sesuaikan kenop penyesuaian tegangan berlawanan arah jarum jam hingga lampu menyala. Saat lampu menyala, tekan tombol ini untuk menyalakan perangkat dan menghasilkan keluaran tegangan tinggi;
⑪ Sakelar perlindungan arus berlebih: Saat lampu biru menyala, perlindungan arus berlebih aktif, dan saat lampu biru mati, perlindungan arus berlebih nonaktif.
⑫ Tombol sakelar fungsi penentuan posisi/ketahanan tegangan: saat lampu merah menyala, itu adalah fungsi ketahanan tegangan, dan saat lampu hijau menyala, itu adalah fungsi penentuan posisi;
⑬ Kolom grounding: titik grounding instrumen, perlindungan keselamatan;
