Cable Fault Pinpointer XHDD503C dirancang untuk menemukan lokasi kesalahan kabel listrik bawah tanah dengan cepat dan presisi tinggi menggunakan metode sinkronisasi akustik-magnetik — sebuah kemajuan signifikan dibandingkan penunjukan akustik tradisional saja. Ketika generator impuls tegangan tinggi melepaskan muatannya pada titik gangguan, probe instrumen secara bersamaan menangkap sinyal akustik (lonjakan "letupan" yang merambat melalui tanah) dan sinyal elektromagnetik (yang merambat hampir secara instan). Dengan menghitung perbedaan waktu antara kedua sinyal ini, XHDD503C memandu operator ke lokasi gangguan yang tepat dengan akurasi lebih baik dari 0,1m, sehingga menghilangkan dugaan dan pengalaman bertahun-tahun yang biasanya diperlukan untuk menentukan kesalahan kabel.
Cara Kerjanya
Prinsip sinkronisasi akustik-magnetik pada dasarnya sederhana namun sangat efektif. Pada saat pelepasan impuls di titik patahan, dua sinyal muncul: gelombang suara yang merambat perlahan melalui tanah di sekitarnya, dan pulsa elektromagnetik yang merambat dengan kecepatan mendekati cahaya di sepanjang kabel. Probe mendeteksi keduanya secara bersamaan. Karena sinyal elektromagnetik tiba hampir seketika sementara suara memerlukan waktu yang dapat diukur untuk merambat, jarak antar sinyal tersebut — ditampilkan dalam milidetik pada LCD 5 inci — secara langsung menunjukkan seberapa jauh Anda dari kesalahan. Pindahkan probe ke tempat perbedaan waktu mencapai minimum, dan kesalahan berada tepat di bawah Anda.
Keuntungan Utama
Akurasi Lebih Baik Dari 0,1m:Pengukuran perbedaan waktu akustik-magnetik menunjukkan kesalahan dengan presisi sub-desimeter. Akurasi identifikasi jalur lebih baik dari 0,5m — sesuai dengan standar industri DL/T 849.2-2019.
Empat Mode Filter yang Dapat Dipilih:All-pass (100–1600Hz) untuk penggunaan umum; Low-pass (100–300Hz) untuk tanah lunak dan pasir dimana frekuensi tinggi dilemahkan; High-pass (160–1600Hz) untuk kondisi perkerasan keras; Band-pass (200–600Hz) sebagai kompromi yang seimbang. Cocokkan filter dengan medan untuk kejernihan sinyal yang optimal.
Probe Tahan Air dengan Nilai IP65:Isolasi fisik multi-lapis melindungi sensor akustik dan magnetik yang sensitif. Beroperasi dengan andal di parit basah, hujan, dan lokasi konstruksi berdebu — tanpa penundaan cuaca.
Pengurangan Kebisingan Digital BNR + Bisu:Pengurangan Kebisingan Latar Belakang menyaring gangguan sekitar dari lalu lintas, angin, dan mesin. Saat operator memegang gagangnya, instrumen langsung mengaktifkan mode senyap untuk melindungi pendengaran selama sesi lapangan yang berkepanjangan.
500.000* Amplifikasi Sinyal:Penguatan output 16 tingkat (0–112dB) menangkap sinyal pelepasan yang sangat lemah dari gangguan impedansi dalam atau tinggi yang tidak dapat dijangkau oleh pinpointer konvensional.
Panduan Jalur Waktu Nyata:Indikator kiri/kanan di layar menunjukkan apakah probe berada di kiri atau kanan jalur kabel, sehingga memungkinkan operator dengan cepat memperbaiki rute berjalan mereka tanpa mengacu pada peta atau penanda eksternal.
LCD Sentuh 5 inci yang Dapat Dibaca di Bawah Sinar Matahari:Resolusi 854*480 dengan kecerahan 800nit tetap terlihat jelas di bawah sinar matahari langsung di tengah hari. Gabungan layar sentuh dan kontrol satu tombol untuk pengoperasian dengan tangan bersarung.
Operasi Lapangan Sepanjang Hari:Didukung oleh baterai litium 4*18650 yang menghasilkan penggunaan terus menerus selama 8+ jam. Pengisi daya cepat khusus meminimalkan waktu henti antar shift.

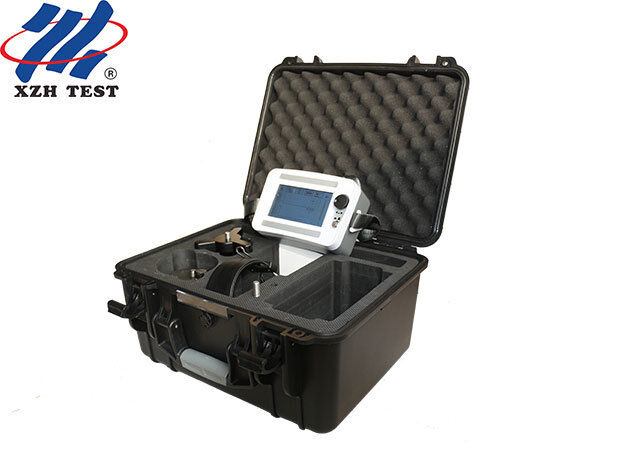

Standar Kit Lapangan Lengkap:Setiap XHDD503C dilengkapi host pinpointer, rakitan probe dengan batang penghubung dan alas tripod, kabel sinyal 7 inti, headset pemantau peredam bising, pengisi daya cepat, kunci pas multifungsi, dan tas jinjing tahan guncangan.
Sekilas Spesifikasi Teknis
| XHDD503C — Parameter Inti |
| Akurasi Posisi |
<0,1m (sinkronisasi akustik-magnetik) |
| Akurasi Jalur |
<0,5m |
| Menampilkan |
LCD sentuh kapasitif 5 inci, 854*480, 800nit |
| Perlindungan Penyelidikan |
IP65 tahan air, isolasi fisik multi-lapis |
| Mode Penyaring |
All-pass 100–1600Hz / Rendah 100–300Hz / Tinggi 160–1600Hz / Band 200–600Hz |
| Keuntungan Saluran |
8 level (akustik); 8 level (magnetik) — penyesuaian independen |
| Keuntungan Keluaran |
16 level, 0–112dB |
| Amplifikasi Sinyal |
Hingga 500.000* |
| Impedansi Keluaran |
350Ω |
| Pengurangan Kebisingan |
BNR digital + mode bisu |
| Baterai |
4*18650 litium; >8 jam pengoperasian terus menerus |
| Ukuran |
428*350*230mm |
| Berat |
7kg (host + rakitan probe) |
| Lingkungan Operasi |
-25℃ hingga +65℃; ≤90% RH |
| Kepatuhan Standar |
DL/T 849.2-2019; GB/T 18268.1; CE; ISO |
Memecahkan Masalah Situasi Lapangan Umum
| Gejala |
Kemungkinan Penyebabnya |
Larutan |
| Tidak ada sinyal medan magnet yang ditampilkan |
Baterai lemah / penguatan terlalu rendah / sambungan kabel longgar |
Periksa level baterai; meningkatkan penguatan saluran magnetik; verifikasi koneksi kabel 7-inti |
| Headphone senyap saat probe diketuk |
Penguatan akustik terlalu rendah / kesalahan kabel |
Meningkatkan penguatan saluran akustik; periksa semua sambungan kabel |
| Suara letupan lemah di seluruh kabel |
Getaran tegangan listrik (bukan sinyal gangguan) |
Bedakan dari pelepasan gangguan nyata: getaran tegangan tidak bervariasi menurut posisi probe; sinyal kesalahan nyata memuncak di satu lokasi |
| LCD sulit dibaca di bawah sinar matahari |
Pengaturan kecerahan |
Sesuaikan ke maksimum (800nit); layar dirancang untuk visibilitas sinar matahari langsung |
Alur Kerja yang Direkomendasikan
Langkah 1:Gunakan TDR atau pra-locator untuk menentukan kisaran patahan kasar (±50m).Langkah 2:Hubungkan XHDD503C ke tegangan tinggitage generator impuls dan atur siklus pengosongan 3–5 detik.Langkah 3:Mulailah dengan pengaturan ambang batas rendah, penguatan tinggi, dan volume tinggi. Tempatkan probe rata di tanah tepat di atas kabel.Langkah 4:Berjalanlah di sepanjang jalur kabel, pantau pembacaan perbedaan waktu — pembacaan tersebut akan berkurang saat Anda mendekati patahan, kemudian meningkat setelah Anda melewatinya.Langkah 5:Kembali ke titik perbedaan waktu minimum, alihkan ke ambang batas tinggi dan penguatan rendah untuk penentuan posisi yang baik. Titik di mana suara paling keras DAN perbedaan waktu paling kecil adalah lokasi kesalahan Anda.
Daftar Kemasan & Garansi
| Host Penunjuk XHDD503C |
1 buah |
Rakitan Probe (sensor + batang penghubung + tripod) |
1 set |
| Kabel Sinyal 7 Inti |
1 buah |
Headset Peredam Kebisingan |
1 buah |
| Pengisi Daya Cepat (AC 220V) |
1 buah |
Kunci Pas Multifungsi |
1 buah |
| Casing Tahan Guncangan Portabel |
1 buah |
Panduan Pengguna |
1 buah |
Garansi gratis 12 bulan terhadap cacat kualitas produk. Pemeliharaan seumur hidup dan dukungan teknis. Bersertifikat CE dan ISO. Sesuai dengan standar DL/T 849.2-2019 dan GB/T 18268.1 untuk peralatan uji lapangan industri.
|
Daftar dan diagram komposisi instrumen
|
|
nama
|
kuantitas
|
grafis
|
nama
|
kuantitas
|
grafis
|
|
Pencari kesalahan kabel
|
1
|
|
Menguji
(Termasuk batang penghubung, probe, tiga cakar)
|
1
|
|
|
7 garis sinyal inti
|
1
|
|
|
pengisi daya
|
1
|
|
|
Headphone
|
1
|
|
Multifungsi kunci pas bunga
|
1
|
|
Hubungi kami hari ini untuk harga, spesifikasi teknis, atau untuk meminta demonstrasi Pinpoint Kesalahan Kabel XHDD503C.
