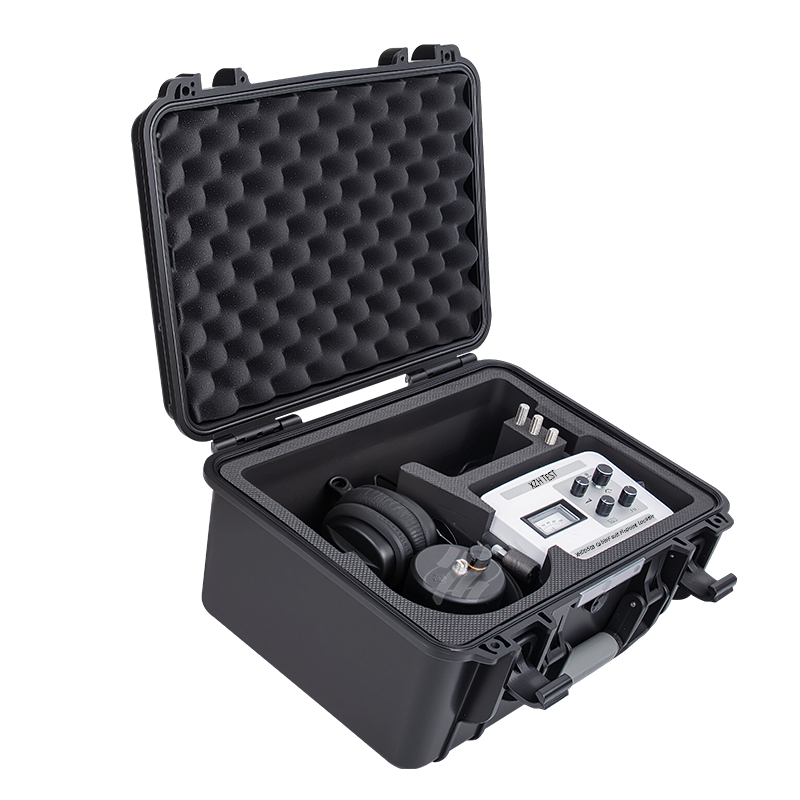

XHDD503 Analog Cable Fault Pinpointer menggunakan prinsip pengambilan getaran dan induksi elektromagnetik untuk menentukan lokasi spesifik titik kesalahan kabel.Dengan bantuan generator pulsa tegangan tinggi, flashover discharge dilakukan di titik kesalahan.Gelombang suara dan gelombang elektromagnetik yang dihasilkan oleh pelepasan flashover diambil oleh probe khusus dari instrumen penunjuk, diperkuat dan diproses oleh instrumen, ditampilkan dan output,dan akhirnya lokasi yang tepat dari titik kesalahan dinilai oleh pendengaran penguji dan penglihatan menyelesaikan tugas dengan tepat menemukan titik kesalahan kabel "tepat di atas kabel, dalam kisaran pengukuran kasar".

Instrumen penunjuk ini cocok untuk kegagalan resistensi rendah, sirkuit pendek, sirkuit terbuka dan pemutusan, serta kebocoran resistensi tinggi dan kegagalan flashover resistensi tinggi,dari kabel listrik, kabel koaksial frekuensi tinggi, kabel lampu jalan dan kabel terkubur dari berbagai bahan, penampang dan media.

Metode sinkron lokasi kesalahan akustik dan magnetik adalah metode yang sangat akurat dan unik dari lokasi kesalahan.dengan penambahan deteksi dan penerapan sinyal elektromagnetik.

Di bawah aksi denyut nadi tegangan tinggi, debit flashover terjadi di titik kesalahan kabel.gelombang elektromagnetik, gelombang inframerah dan sirkuit pendek instan dihasilkan.fenomena gema dan sirkuit pendek instan dapat digunakan untuk menyelesaikan pengukuran kasar dari titik kesalahan, sementara instrumen penunjuk menggunakan gelombang getaran, gelombang suara dan gelombang elektromagnetik yang dihasilkan oleh pelepasan flashover untuk menyelesaikan posisi titik kesalahan yang tepat.

Instrumen ini menggunakan desain independen dari saluran akustik dan magnetik dengan catu daya terpisah,yang sangat meningkatkan kemampuan anti-interferensi dan membuatnya cocok untuk berbagai situs kesalahanKarena pembesaran yang besar dan sensitivitas yang tinggi, ini sangat cocok untuk menemukan titik kesalahan yang lebih dalam; trade-offnya adalah bahwa kebisingan latar belakang relatif besar.

Penentuan lokasi sinkronisasi akustik dan magnetik membutuhkan generator sinyal dampak tegangan tinggi yang bekerja dalam keadaan pelepasan periodik.Metode kabel termasuk metode fase-ke-tembok (lebih disukai ketika ada kerusakan isolasi fase-ke-tanah), karena attenuasi suara pelepasan kecil), metode fase-ke-fase (untuk kesalahan fase-ke-fase sederhana tanpa grounding gabungan), dan metode kabel untuk kesalahan pemutusan sederhana.

Sebelum penentuan lokasi, jalur kabel harus jelas; jika gambar dan data tidak lengkap, deteksi jalur harus dilakukan dan tanda harus dibuat.Berdasarkan hasil pengukuran jarak dan mempertimbangkan margin pelat kepala kabel dan medan, lokasi titik kesalahan ditentukan secara kasar, umumnya dalam (nilai pengukuran jarak ± 50 m).Setelah memastikan titik kesalahan ditembus dan siklus pembuangan generator pulsa tegangan tinggi adalah 3 ̇ 5 detik, mulai menunjuk langsung di atas kabel di daerah yang dipilih.

Selama seluruh proses, menjaga probe langsung di atas kabel dan dalam kisaran pengukuran kasar.ketika kekuatan sinyal dari titik A1 ke titik A2 secara bertahap melemah, titik B di mana suara earphone paling keras dan jarum meter berayun paling kuat dan disinkronkan dengan suara adalah titik kesalahan.
