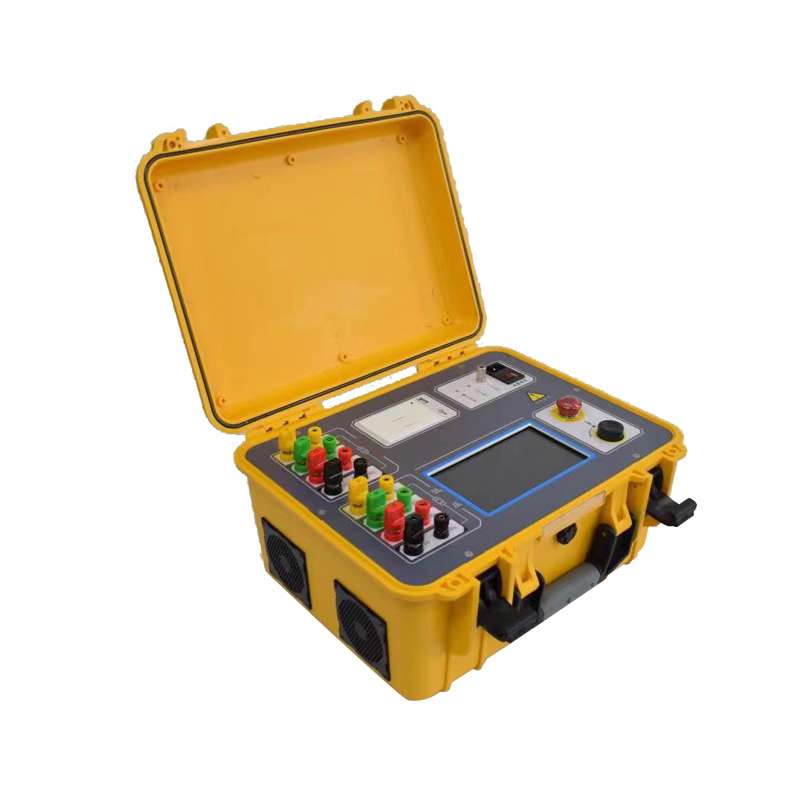

Tiga Fase DC Resistance Tester untuk XHZ1320AX
XHZ1320AX tiga fase DC resistance tester adalah generasi berikutnya instrumen pengujian cepat yang dikembangkan untuk transformer DC resistance measurement.pengujian tiga fase (Yn, Y dan Delta gulungan) dan fungsi degassing built-in, perangkat uji cepat generasi baru ini sangat ideal untuk mengukur resistensi DC dari transformator daya besar dengan kecepatan tinggi,Keakuratan tinggi dan rentang pengukuran yang luasSetelah semua kabel uji dihubungkan, semua item uji resistensi DC dapat diselesaikan tanpa penyesuaian ulang kabel.
Aplikasi & Target Audiens:Dirancang untuk produsen trafo (inspeksi pengiriman produk setengah jadi dan siap), pembangkit listrik dan utilitas pasokan (pengujian pemeliharaan pencegahan),tim pengisian substasi (pengujian penerimaan instalasi dan penyerahan), lembaga pengujian listrik pihak ketiga, dan pabrik industri di sektor kereta api, pertambangan dan metalurgi yang membutuhkan verifikasi resistensi penggulung DC yang cepat dari transformator daya besar.
Spesifikasi Utama
| Arus Keluar |
Fase tunggal: 20A, 10A, 5A, 1A, 0,1A, 10mA, <1mA
Tiga fase: 10A+10A, 5A+5A, 1A+1A, 0.1A+0.1A |
| Jangkauan pengukuran (Fase Tunggal) |
20A gear: 0.5mΩ~1Ω; 10A gear: 1.0mΩ~2Ω; 5A gear: 10mΩ~4Ω; 1A gear: 0.1Ω~20Ω; 0.1A gear: 2.0Ω~200Ω; 10mA gear: 50Ω~2kΩ; <1mA gear: 500Ω~25kΩ |
| Jangkauan pengukuran (tiga fase) |
10A+10A: 0.5mΩ~0.8Ω; 5A+5A: 10mΩ~1.6Ω; 1A+1A: 0.1Ω~8.0Ω; 0.1A+0.1A: 2.0Ω~80Ω |
| Keakuratan |
± (baca × 0,2% + 2 digit) |
| Modus Uji Penggulung |
Winding Yn, Y dan Delta (Delta); tes simultan tiga fase dengan perhitungan tingkat ketidakseimbangan |
| Penghakiman Stabilitas |
Perhitungan otomatis tingkat perubahan resistensi dalam 5s, 15s dan 30s untuk mencegah kesalahan pembacaan data |
| Tampilan |
Layar sentuh kapasitif warna industri 7 inci (1024×600); operasi ganda melalui kontrol sentuh penuh atau jog dial |
| Penyimpanan Data |
200 kelompok penyimpanan bawaan; penyimpanan data massal melalui disk USB (FAT/FAT32) |
| Printer |
Printer termal terintegrasi untuk mencetak laporan uji |
| Perlindungan |
Kesalahan koneksi ke daya 380V, kekuatan elektromotor mundur, pemutusan sambungan, kegagalan listrik dan perlindungan pengantar lemah yang buruk |
| Sumber Daya |
AC220V±10%, 50/60Hz |
| Suhu operasi |
-10°C~50°C |
| Kelembaban Relatif |
< 90%, tidak kondensasi |
| Dimensi |
400×315×223mm |
| Berat badan |
9kg |
Fitur Lanjutan
- Winding tipe Yn, tipe Y dan tipe Delta diuji dengan cara yang sama seperti tiga fase dengan perhitungan tingkat ketidakseimbangan otomatis
- Arus keluaran maksimum 20A dan rentang pengukuran hingga 25kΩ yang mencakup hampir semua permintaan uji di lokasi dan di luar lokasi
- Integrasi metode sirkuit magnetik jenuh dan fungsi degussing untuk pengukuran cepat dan andal dari trafo besar
- Penghakiman stabilitas otomatis melalui tingkat perubahan resistensi dalam 5s, 15s dan 30s untuk mencegah kesalahan pembacaan data
- Perlindungan lengkap terhadap kesalahan koneksi 380V, kekuatan elektromotor mundur, pemutusan sambungan, kegagalan listrik dan grounding yang buruk
- Layar warna industri 7 inci dengan operasi ganda dengan kontrol sentuhan penuh atau jog dial
- Printer termal terintegrasi, 200 kelompok penyimpanan data lokal dan penyimpanan disk USB massal
- Sambungkan kabel uji sekali untuk menyelesaikan semua item uji resistensi DC tanpa menyesuaikan kembali kabel
FAQ
Q1: Apa arus output maksimum dari XHZ1320AX tes resistensi DC tiga fase?
Daya keluar fase tunggal berkisar dari 20A hingga <1mA (20A, 10A, 5A, 1A, 0.1A, 10mA dan <1mA gigi), sedangkan daya keluar tiga fase mendukung 10A+10A, 5A+5A, 1A+1A dan 0.1A+0.1A,yang mencakup transformer daya besar dan kecil.
T2: Jenis koneksi penggulungan apa yang dapat diuji?
Semua gulungan tipe Yn, tipe Y dan tipe Delta dapat diuji. pengujian simultan tiga fase didukung dan tingkat ketidakseimbangan dari tiga fase dihitung secara otomatis,yang sangat meningkatkan efisiensi pengujian lapangan.
T3: Apakah tester mendukung degassing?
Ya, instrumen ini mengintegrasikan metode sirkuit magnetik yang jenuh dan fungsi de-gaussing.sehingga ideal untuk pengukuran resistensi DC cepat dari trafo besar sementara menghilangkan efek magnetisme residual pada akurasi uji.
T4: Perlindungan apa yang dibangun untuk keselamatan di lokasi?
Penguji memberikan perlindungan yang komprehensif terhadap kesalahan koneksi ke daya 380V, kekuatan elektromotor mundur, pemutusan kabel uji, kegagalan listrik tiba-tiba dan grounding yang buruk,memastikan operasi yang aman dalam lingkungan lapangan yang keras.
T5: Bagaimana hasil tes disimpan dan dicetak?
Hingga 200 kelompok data tes dapat disimpan secara lokal dan data massal dapat diekspor melalui antarmuka USB (disk USB format FAT/FAT32).Sebuah printer termal built-in memungkinkan laporan tes cetak instan di tempat kerja.
