Pencari Gangguan Selubung Kabel 60kV Jembatan Digital Burn-Through Arus Uji HV 750mA | XHSC-60Q

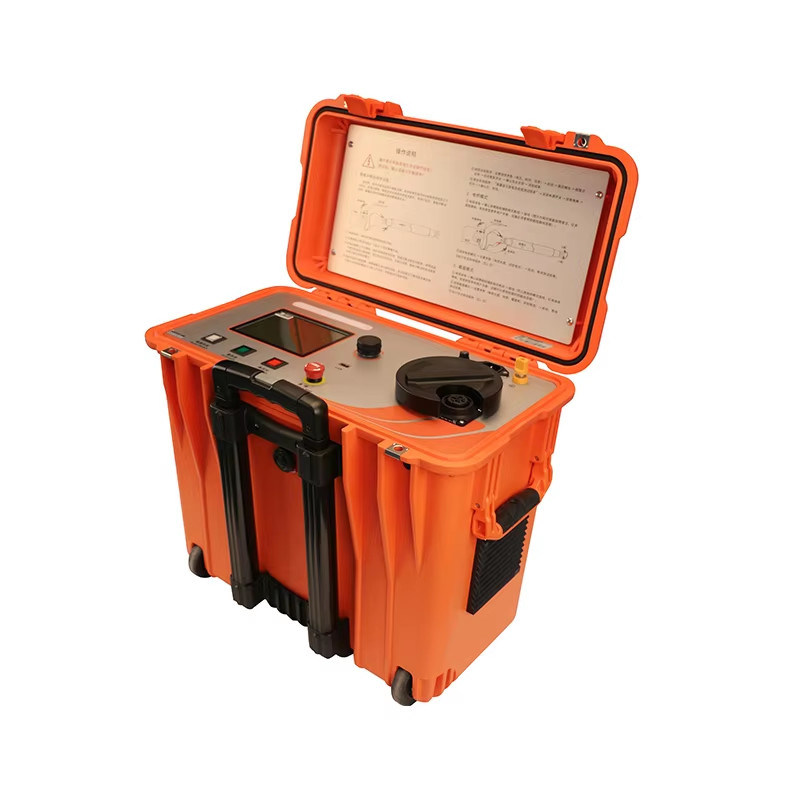

XHSC-60Q adalah jembatan burnout digital profesional yang dirancang untuk menemukan kesalahan lapisan, isolasi dan resistensi tinggi dalam sistem kabel yang kompleks.Ini mengintegrasikan pembakaran melalui dan ukuran jembatan cerdas dalam satu unit portabel: modus burn-through menghasilkan tegangan DC 60kV dengan arus busur maksimum 400mA untuk mengubah kesalahan resistensi tinggi menjadi kesalahan resistensi rendah dengan cepat,sementara mode jembatan digital menyediakan hingga 750mA arus uji untuk pengukuran jarak kesalahan yang sangat akurat.

Instrumen ini sangat cocok untuk isolasi dan kesalahan lapisan pra-lokasi tegangan tinggi, bagian besar dan panjang panjang sistem kabel kompleks,termasuk kabel dengan terminal GIS dan koneksi silang. Lokasi lengkap dapat dilakukan dengan cepat tanpa menghapus saklar GIS atau short-circuiting cross-bonding, menghemat waktu pemadaman yang signifikan dan tenaga kerja di situs.

Instrumen ini menyediakan insinyur kabel dengan solusi yang dapat diandalkan dan komprehensif untuk lapisan dan isolasi kesalahan pra-lokasi,secara dramatis mengurangi waktu yang dibutuhkan untuk menemukan kesalahan resistensi tinggi dalam jaringan kabel yang kompleks.

Kerusakan lapisan kabel adalah salah satu kesalahan kabel yang paling umum namun paling sulit untuk ditemukan.dan lapisan dalam mencegah air dari menembus sepanjang konduktorKetika lapisan rusak karena penggalian, korosi, serangan tikus atau instalasi yang buruk, kelembaban masuk ke kabel dan secara bertahap menyebabkan kerusakan isolasi dan akhirnya gagal.

Tidak seperti kerusakan isolasi yang lengkap, kesalahan sarung sering menunjukkan karakteristik ketahanan tinggi yang memblokir sinyal uji konvensional.XHSC-60Q menangani kasus ini dengan fungsi burn-through terintegrasi: output DC 60kV dengan arus busur hingga 400mA mengkarbonisasi titik kesalahan resistensi tinggi menjadi kesalahan resistensi rendah yang stabil, dan jembatan digital kemudian mengukur jarak kesalahan dengan ± 0.Keakuratan 1% ·L + 1) mHal ini membuat XHSC-60Q solusi lengkap untuk kesalahan sarung pre-lokasi, dari konversi kesalahan untuk pengukuran jarak.

XHSC-60Q memulai setiap tes dengan diagnosis cerdas yang secara otomatis mengevaluasi kondisi kabel dan memilih jalur yang paling efisien untuk menemukan kesalahan.Hasil diagnosis diklasifikasikan ke dalam salah satu kategori berikut:, dan instrumen membimbing operator ke langkah berikutnya yang benar.

Untuk kesalahan flashover resistensi tinggi dan tidak stabil, mode burn-through menerapkan 0 ~ 60kV DC dengan arus busur hingga 400mA untuk mengkarbonisasi titik kesalahan menjadi kesalahan resistensi rendah yang stabil.Operator mengatur tegangan burn-through, waktu burn-through maksimum hingga 90 menit, dan daya keluar.Tes berakhir secara otomatis segera setelah impedansi kesalahan turun ke tingkat yang diperlukan oleh mode pengukuran jarak., menghemat waktu dan menghindari tekanan yang tidak perlu pada kabel.

XHSC-60Q menyediakan dua mode pengukuran jarak yang sesuai dengan kondisi lapangan yang berbeda. Dalam mode jembatan operator memasukkan panjang kabel yang diketahui;dalam mode pemotongan, operator memasukkan bahan kabel dan area pemotongan, dan jarak kesalahan dapat diukur bahkan ketika total panjang kabel tidak diketahui.

Dalam kedua modus, arus uji dapat dipilih dari 20mA hingga 750mA. Tegangan keluaran adalah 4000V untuk arus 20 ~ 75mA,mengikuti tegangan hubungan (V) × arus (mA) = 300W untuk arus 80 ~ 400mA, dan 400V untuk arus 410 ~ 750mA, memastikan sinyal yang kuat untuk pengukuran yang akurat dalam setiap kondisi.

Menu pengaturan menyediakan pengaturan waktu, informasi perangkat, catatan sejarah dan opsi fungsi. data tes historis dari mode jembatan dan mode penampang disimpan secara otomatis,dengan kapasitas hingga 100 catatan yang dapat ditinjau, dihapus secara individual atau dibersihkan. Pilihan fungsi termasuk fungsi burn-through cerdas dan fungsi deteksi grounding; ketika deteksi grounding diaktifkan,peralatan secara paksa memeriksa bahwa impedansi antara permukaan pelindung dan permukaan kerja berada dalam kisaran aman, dan tidak akan memungkinkan peningkatan tegangan sebaliknya.

Pengiriman standar meliputi unit utama jembatan burn-through cerdas, kotak uji jembatan, 5 sekering cadangan (10A, 5 × 20), jalur uji posisi jembatan FJ1,FJ2 low-resistance short-circuit lead, FJ4 sumber burn-through output lead, kabel grounding khusus, kabel grounding batang pembuangan, kabel daya dan batang pembuangan.Opsional FJ1L dan FJ4L diperpanjang 20m kabel tersedia untuk bagian kabel panjang.

Pengkabelan yang benar sangat penting untuk pengukuran yang akurat dan aman. XHSC-60Q mendukung operator dengan pemeriksaan kabel otomatis dan deteksi grounding pelindung sebelum tegangan tinggi diterapkan.

Tambang dan pabrik industri berat mengoperasikan jaringan kabel tegangan menengah dan tinggi yang luas untuk pasokan listrik, sering ditempatkan di lingkungan yang keras di mana kerusakan lapisan akibat penggalian,getaran dan media korosif adalah umum. XHSC-60Q membantu tim pemeliharaan untuk menemukan lapisan dan isolasi kesalahan dengan cepat, meminimalkan kerugian produksi dan memastikan keselamatan peralatan penting.

Sistem kereta api dan metro bergantung pada kabel listrik yang dapat diandalkan di sepanjang jalur, di terowongan, dan di stasiun.Desain portabel 22kg dengan sasis batang tarik dan roda sangat ideal untuk kru perawatan kereta api, dan metode jembatan tanpa titik mati menangani bagian kabel pendek yang khas dari stasiun dan jaringan sinyal.

Pusat data dan bangunan komersial memiliki jaringan kabel yang padat di mana waktu henti sangat mahal. Kontraktor listrik yang memelihara fasilitas ini membutuhkan alat lokasi kesalahan yang cepat dan akurat.Diagnosis otomatis dan operasi satu tombol dari XHSC-60Q mengurangi persyaratan keterampilan untuk staf di tempat, sementara penyimpanan data otomatis menyediakan catatan uji lengkap untuk dokumentasi penerimaan dan pemeliharaan.

Proyek renovasi jaringan listrik pedesaan melibatkan bagian kabel panjang dengan banyak sendi dan jenis kabel campuran.Mode cross-section dari XHSC-60Q mengukur jarak kesalahan bahkan ketika total panjang kabel tidak diketahui, yang merupakan situasi umum di jaringan pedesaan. input daya jangkauan luas dari 100V hingga 240V juga beradaptasi dengan kondisi daya situs yang berbeda.

Secara tradisional, pengukuran burn-through dan jembatan membutuhkan dua instrumen terpisah dengan kabel eksternal yang berat dan pembalikan mode manual.

Untuk informasi lebih lanjut tentang XHSC-60Q kabel sheath fault locator, termasuk spesifikasi rinci, video demonstrasi dan harga, silakan hubungi tim penjualan kami.Kami dengan senang hati merekomendasikan solusi lokasi kesalahan kabel yang paling cocok untuk jaringan kabel Anda.
