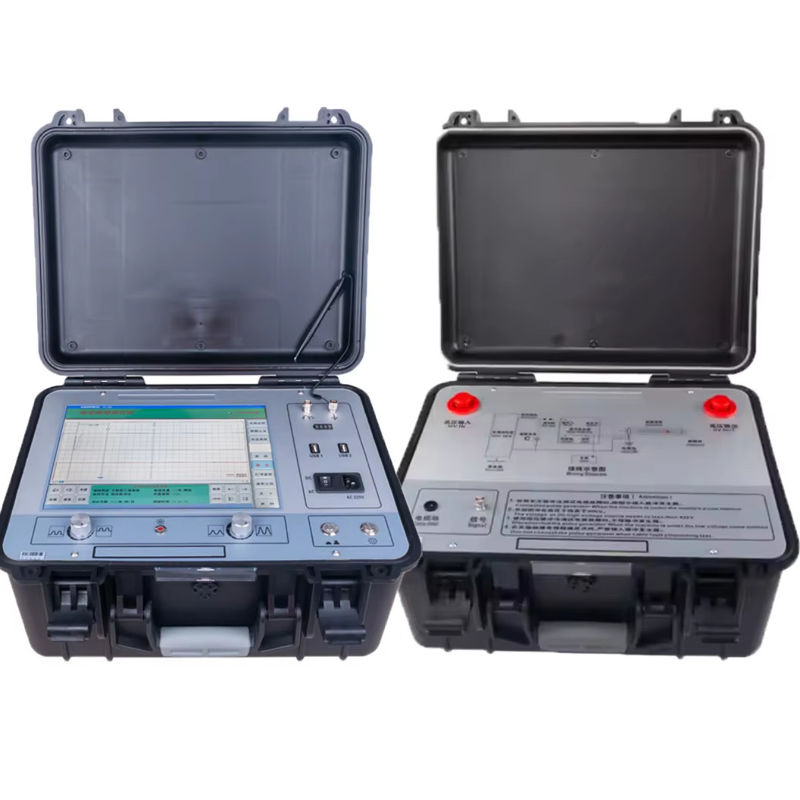

Multi-Shot Kabel Fault Locator Tdr Kabel Tester dengan kustomisasi

Name: Multi-Shot Kabel Fault Locator Tdr Kabel Tester dengan kustomisasi
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHGG502
Price: 1,550.00 USD
Availability: InStock

Rincian produk:

Tempat asal:	Cina
Nama merek:	XZH TEST
Sertifikasi:	CE/ISO
Nomor model:	XHGG502

Informasi Rinci

Tempat asal:

Cina

Nama merek:

XZH TEST

Sertifikasi:

CE/ISO

Nomor model:

XHGG502

Spesifikasi:

Ukuran 475*345*205mm

Merek dagang:

UJI XZH

Asal usul:

Cina Xi'an

Kode Hs:

9031809090

Menyediakan kemampuan:

1000pieces /tahun

Pengaturan khusus:

Tersedia

Layanan purna jual:

Sertifikat Garansi

Jaminan:

1 tahun

Menyoroti:

High Light

Menyoroti:

Pencari kesalahan kabel kustomisasi

Multi-Shot Kabel Fault Locator

Trading Information

Kuantitas min Order:

1 Unit

Kemasan rincian:

Kemasan kayu

Waktu pengiriman:

3-5 hari kerja

Syarat-syarat pembayaran:

T/T

Deskripsi Produk

Pendahuluan Produk
Pencari kerusakan kabel ARC XHGG502 cocok untuk mengukur resistansi rendah, hubungan pendek, rangkaian terbuka, dan kerusakan pemutusan berbagai bahan dengan berbagai penampang dan media yang berbeda, kabel koaksial frekuensi tinggi, kabel telepon lokal, kabel lampu jalan, dan kabel yang dikubur. Mencegah kebocoran dan kerusakan flashover resistansi tinggi. Sistem manajemen kabel yang sangat kuat, pembuatan laporan otomatis.

Fitur utama

1. Dapat mendeteksi kerusakan resistansi tinggi dan rendah dari semua kabel 35KV dan di bawahnya, dan memiliki berbagai aplikasi.
2. Instrumen mengadopsi teknologi terbaru dari komputer industri tertanam dan "metode delapan pulsa" paling canggih di dunia.
Ini mendapat metode flashover tekanan tinggi dampak dan metode pulsa tekanan rendah.
3. Setiap kerusakan impedansi tinggi menyajikan karakteristik bentuk gelombang paling sederhana yang mirip dengan kerusakan hubungan pendek pulsa tegangan rendah, yang sangat mudah ditafsirkan.
4. Dengan perangkat lunak yang mudah digunakan, menu bahasa Inggris lengkap, dan pengoperasian tombol sentuh layar. Definisi tombol sederhana dan jelas. Metode pengukuran sederhana dan cepat.
5. Tingkat keberhasilan deteksi kerusakan, akurasi pengujian, dan kemudahan pengujian lebih baik daripada peralatan pengujian domestik mana pun.
6. Layar LCD besar dengan kecerahan sangat tinggi sebagai terminal tampilan, dapat diamati dengan jelas di lingkungan sinar matahari langsung
Bentuk gelombang layar. Instrumen memiliki kemampuan pemrosesan data yang kuat dan antarmuka tampilan yang ramah.
7. Dengan fungsi papan tulis, ketika bentuk gelombang disimpan, personel, lokasi, dan karakteristik kerusakan pengujian lapangan dapat disimpan.
Informasi seperti proses pengujian ditulis tangan langsung ke dalam dokumen yang disimpan.
8. Dengan tindakan perlindungan tegangan tinggi yang sangat aman. Penguji flash tidak akan macet atau rusak di lingkungan tekanan tinggi dampak.
9. Memiliki antarmuka USB printer standar.
10. Pengoperasian sederhana dan keandalan tinggi. Memiliki kinerja biaya yang sangat tinggi.
11. Tidak ada zona buta pengujian.
12. Catu daya baterai lithium polimer internal, dapat menguji rangkaian terbuka kabel dan kerusakan hubungan pendek resistansi rendah di lingkungan tanpa daya.

Multi-Shot Kabel Fault Locator Tdr Kabel Tester dengan kustomisasi 2

Data teknis

Tampilan	Kontrol komputer kelas industri 12 inci, mode operasi sentuh;
sistem	Sistem operasi XP, sistem manajemen kabel super, secara otomatis menghasilkan laporan pengujian;
Fungsi	pengukuran jarak dan pengukuran kecepatan;
Laju pengambilan data	60MHz, 120 MHz, 240MHz, 400MHz;
Otomatis	Pengambilan sampel berkelanjutan sepenuhnya otomatis, tidak pernah melewatkan bentuk gelombang pelepasan apa pun;
Metode pengujian	metode pulsa tegangan rendah, metode flashover tegangan tinggi, metode multi-pulsa
Lebar pulsa	0.1uS dan 2uS
Amplitudo pulsa	400Vpp
Jarak pengukuran	>60Km
Resolusi pembacaan	0.1m
Akurasi pengujian	kurang dari 0.5m
Tegangan tahan kopling pulsa	38kVDC

Sinyal yang dipantulkan yang dikirim oleh kopling pulsa ditampilkan secara otomatis, dan bentuk gelombang panjang penuh dari rangkaian terbuka kabel ditampilkan pada saat yang sama. Hal ini membuat representasi bentuk gelombang karakteristik kerusakan menjadi sangat sederhana. Hanya ada satu jenis bentuk gelombang kerusakan resistansi tinggi, yaitu bentuk gelombang kerusakan hubungan pendek yang mirip dengan metode pulsa tegangan rendah.
Jarak kerusakan ditampilkan secara otomatis dan tidak ada zona buta pengujian.
Dengan fungsi menyimpan bentuk gelombang pengujian besar-besaran: Bentuk gelombang yang diuji di lokasi dapat dengan mudah disimpan dalam instrumen dalam urutan yang ditentukan untuk dipanggil kembali dan diamati kapan saja.
Bentuk gelombang titik kerusakan yang diukur dan bentuk gelombang rangkaian terbuka panjang penuh fase yang baik dapat ditampilkan di layar pada saat yang sama untuk perbandingan pada layar yang sama dan perbandingan yang ditumpangkan. Membuat penilaian jarak kerusakan lebih akurat.
Catu daya baterai lithium polimer internal: dapat bekerja terus menerus selama lebih dari 4 jam setelah terisi penuh. Sepenuhnya memenuhi persyaratan pengujian di lokasi. Itu juga dapat bekerja dengan catu daya AC eksternal.
Delapan sinyal transmisi pulsa dan refleksi kerusakan ditampilkan secara otomatis, dan bentuk gelombang panjang penuh dari rangkaian terbuka kabel ditampilkan pada saat yang sama. Hal ini membuat representasi bentuk gelombang karakteristik kerusakan menjadi sangat sederhana. Hanya ada satu jenis bentuk gelombang kerusakan resistansi tinggi, yaitu bentuk gelombang kerusakan hubungan pendek yang mirip dengan metode pulsa tegangan rendah. Jarak kerusakan ditampilkan secara otomatis dan tidak ada zona buta pengujian.
Kondisi kerja: suhu -25ºC~+55ºC, kelembaban relatif 85%, tekanan atmosfer 750±30mmHg.

Multi-Shot Kabel Fault Locator Tdr Kabel Tester dengan kustomisasi 3

Mendeteksi secara akurat dan cepat kegagalan isolasi utama kabel daya dengan tingkat tegangan 35KV dan di bawahnya; kalibrasi panjang kabel; secara kasar menguji jarak kerusakan kabel

Pra-lokasi kerusakan kabel dengan reflektometer XHGG502 berdasarkan

metode refleksi pulsa tegangan rendah (TDR),
flashover tegangan tinggi metode (yaitu. ICE,DECAY),
metode refleksi pulsa refleksi busur (ARC tembakan tunggal dan ARC multi-tembakan) Pra-lokasi kerusakan kabel: dengan reflektometer XHGG502 berdasarkan metode refleksi impuls tegangan rendah (TDR), dan metode peluruhan (flashover) tegangan tinggi (DECAY), metode refleksi busur (tembakan tunggal/ multi-tembakan).

Ada tiga mode pengujian XHGG502, pulsa tegangan rendah, flashover tegangan tinggi, ARC multi-tembakan.
Gambar di bawah ini menunjukkan jarak kerusakan kabel yang diukur dengan menggunakan mode pengujian ARC multi-tembakan XHGG502.
Multi-Shot Kabel Fault Locator Tdr Kabel Tester dengan kustomisasi 4
Gambar di bawah ini menunjukkan jarak kerusakan kabel yang diukur dengan menggunakan mode pengujian flashover tegangan tinggi XHGG502

Gambar di bawah ini menunjukkan panjang kabel atau jarak kerusakan rangkaian terbuka kabel yang diukur dengan menggunakan mode pengujian pulsa tegangan rendah XHGG502. Saat menggunakan metode pulsa tegangan rendah, tidak perlu menghubungkan generator pulsa tegangan tinggi. Metode pengujian lainnya harus digunakan bersama dengan generator pulsa tegangan tinggi.

Multi-Shot Kabel Fault Locator Tdr Kabel Tester dengan kustomisasi 6
