XHYY102 Transformer Insulation Oil Dielectric Strength Tester (BDV)
0 ̊80 kV Output • ± 3% Keakuratan • Multi-Standard GB507 / IEC156 / DL429
XHYY102 adalah penguji kekuatan dielektrik minyak isolasi transformer digital otomatis sepenuhnya (tegangan pemecahan / BDV) yang dikembangkan sesuai dengan standar nasional GB507-1986, GB507-2002,Standar industri DL/T846.7-2004, dan standar internasional IEC156. Instrumen yang dikendalikan mikrokontroler presisi tinggi ini mengukur tegangan pemecahan dielektrik minyak isolasi yang digunakan dalam trafo,pemutus sirkuitTersedia dalam konfigurasi satu cangkir, tiga cangkir, dan multi-cangkir untuk memenuhi berbagai persyaratan pengujian laboratorium dan lapangan.Instrumen ini memiliki desain pengambilan sampel sisi tegangan tinggi yang unik yang mengarahkan nilai uji langsung ke konverter A/D, menghilangkan kesalahan sirkuit analog untuk akurasi pengukuran yang lebih tinggi.
Fitur Utama
Kontrol Mikrokontroler Kapasitas Besar:Mikrokontroler kelas industri dengan sirkuit pengawas jangkauan luas memastikan operasi yang stabil dan dapat diandalkan dan mencegah crash sistem selama sesi pengujian yang diperpanjang.
Operasi Multi-Standar:Diprogram sebelumnya dengan metode pengujian GB507-1986, GB507-2002, DL/T429, dan IEC156 ditambah mode yang dapat disesuaikan oleh pengguna, beradaptasi dengan persyaratan peraturan yang beragam di berbagai pasar.
Satu langkah gelas tuang minyak cangkir:Cangkir minyak kaca khusus yang diproduksi dengan pengecoran satu langkah menghilangkan kebocoran minyak, kontaminasi permukaan, dan fenomena interferensi yang mempengaruhi reproduksi pengukuran.
Sampling langsung sisi tegangan tinggi:Desain sampling HV-side yang unik mengarahkan nilai uji langsung ke konverter A/D, melewati sirkuit pengkondisian sinyal analog untuk menghilangkan kesalahan konversi menengah.
Parameter pengujian yang dapat disesuaikan sepenuhnya:Kecepatan peningkatan tegangan (0,5-5 kV/s), waktu berdiri (hingga 15 menit), interval penguat (hingga 5 menit), dan frekuensi penguat (1-9 siklus) semuanya dapat disesuaikan secara independen.
Perlindungan Keamanan yang Komprehensif:Perlindungan over-current, over-voltage, dan short-circuit terintegrasi dengan kompatibilitas elektromagnetik yang kuat memastikan keselamatan operator dan keandalan instrumen.
Tampilan LCD dengan indikasi status penuh:Layar LCD yang jelas menampilkan tanggal, waktu, parameter operasi, hasil pengujian real-time, dan petunjuk menu langkah demi langkah.
Desain Portable & Rugged:Struktur kompak (465×385×425 mm) dengan printer termal built-in, sensor suhu dan kelembaban, dan kompartemen cangkir minyak yang mudah diakses untuk operasi di dalam dan di luar ruangan yang nyaman.
Spesifikasi Teknis
| Parameter |
Spesifikasi |
| Tegangan Keluar |
0 80 kV |
| Tingkat Distorsi Tegangan |
< 3% |
| Kecepatan Peningkatan Tegangan |
0.5 5 kV/s (diatur) |
| Waktu berdiri |
15 menit (diatur) |
| Meningkatkan Interval |
5 menit (diatur) |
| Tingkatkan Frekuensi |
1 9 siklus (dipilih) |
| Kapasitas Booster |
1.5 kVA |
| Keakuratan Pengukuran |
± 3% |
| Tegangan Pasokan |
AC 220V ± 10%, 50Hz ± 1Hz |
| Konsumsi Daya |
200 W |
| Suhu operasi |
0°C sampai 45°C |
| Operating Humidity |
< 75% RH |
| Dimensi |
465 × 385 × 425 mm |
| Standar Uji |
GB507-1986, GB507-2002, DL/T429, IEC156, Khusus |
| Konfigurasi |
Single-cup, Three-cup, Multi-cup (opsional) |
Panel & Komponen Operasi
Tata letak panel instrumen
Layar LCD • Tombol Fungsi • Printer • Kompartemen cangkir minyak • Sensor

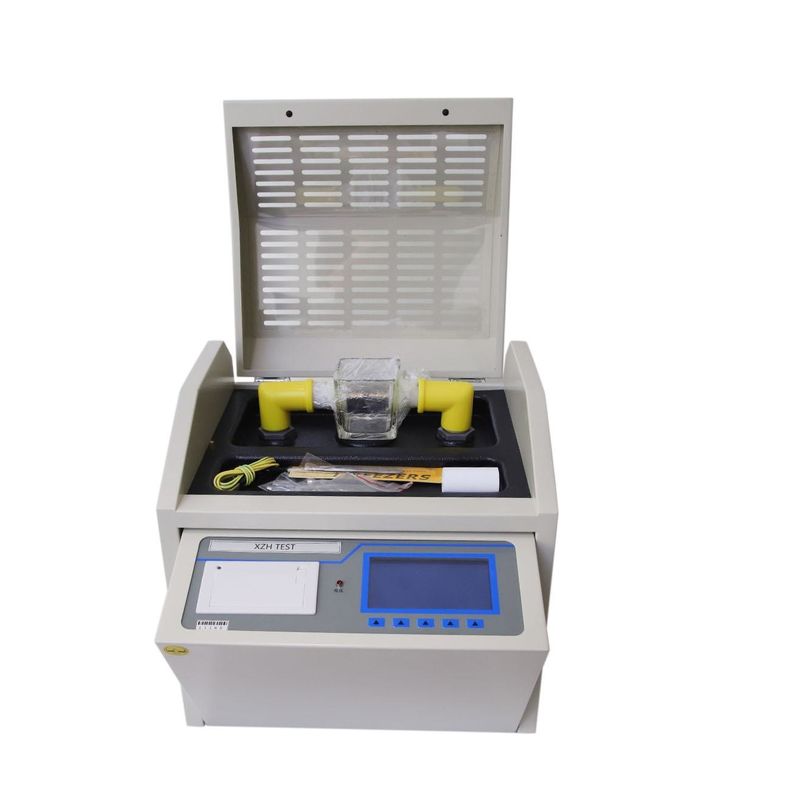

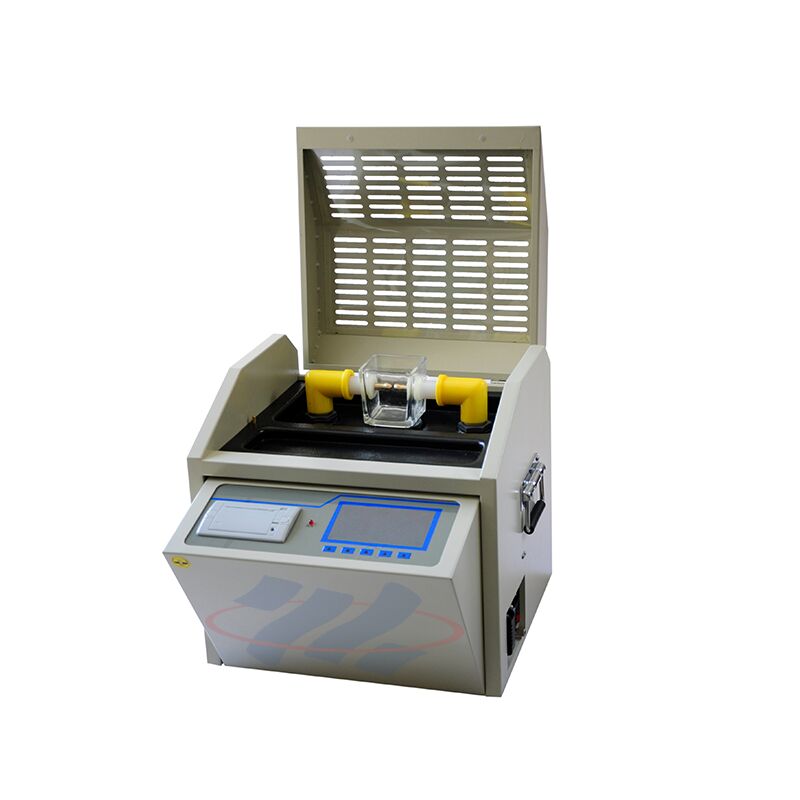

XHYY102 memiliki tata letak panel depan yang intuitif: layar LCD menampilkan semua parameter tes dan hasil secara real time; tombol fungsi khusus memungkinkan pemilihan parameter yang cepat;printer termal built-in menghasilkan laporan hardcopy langsung; kompartemen cangkir minyak dengan tutup saklar pers menyediakan akses yang aman dan mudah; sensor suhu dan kelembaban terintegrasi secara otomatis merekam kondisi lingkungan.Terminal grounding yang andal dan inlet daya AC dengan switch melengkapi desain siap lapangan yang kuat.
Pengujian Alur Kerja
Siapkan sampel minyak & cangkir minyakBersihkan cangkir minyak kaca khusus dengan baik dan isi dengan sampel minyak trafo yang akan diuji.
Pilih Standar UjiPilih standar pengujian yang sesuai dari menu GB507-1986, GB507-2002, DL/T429, IEC156, atau Custom berdasarkan persyaratan peraturan dan spesifikasi trafo.
Mengkonfigurasi Parameter UjiAtur kecepatan peningkatan tegangan (0,5 ∼5 kV/s), waktu berdiri, interval penguat, dan jumlah siklus uji (1 ∼9) melalui tombol fungsi sesuai dengan protokol uji.
Melakukan Uji Tegangan PutusTekan start untuk memulai urutan uji otomatis. Instrumen menerapkan tegangan yang meningkat secara linier ke sampel minyak sampai kerusakan dielektrik terjadi.Tegangan pemecahan ditangkap langsung di sisi HV oleh konverter A / D.
Hasil Tinjauan, Cetak & ArsipLCD menampilkan tegangan pemecahan untuk setiap siklus uji bersama dengan rata-rata yang dihitung.dan mencatat data suhu lingkungan dan kelembaban untuk dokumentasi.
Aplikasi
•Pemeliharaan Transformator Daya:Pengujian kekuatan dielektrik rutin dari minyak isolasi di transformator daya di substasiun dan fasilitas transmisi untuk menilai kondisi minyak dan memprediksi persyaratan pemeliharaan.
•Transformer Manufaktur & Kontrol Kualitas:Inspeksi minyak masuk dan verifikasi kualitas jalur produksi kekuatan dielektrik minyak isolasi, memastikan kepatuhan dengan standar GB dan IEC.
•Diagnosis peralatan yang diisi minyak:Pengujian tegangan kerusakan minyak isolasi di pemutus sirkuit, trafo instrumen, bushing, dan terminasi kabel untuk program pemeliharaan berbasis kondisi.
•Laboratorium pengujian independen:Analisis kekuatan dielektrik minyak standar untuk pengujian pihak ketiga dan layanan sertifikasi, dengan dukungan multi-standar untuk spesifikasi domestik dan internasional.
Pertanyaan yang Sering Diajukan
T1: Apa yang disebut pengujian tegangan pemecahan dielektrik (BDV) dan mengapa penting?
Pengujian tegangan pemecahan dielektrik (BDV) mengukur tegangan di mana minyak isolasi kehilangan sifat isolasi dan memungkinkan arus listrik melewati.Minyak isolasi transformer berfungsi sebagai isolasi listrik dan media pendinginanSaat minyak tua atau terkontaminasi dengan kelembaban, partikel, atau gas terlarut, kekuatan dielektriknya menurun.Pengujian BDV secara teratur adalah praktik pemeliharaan pencegahan yang penting yang membantu mendeteksi degradasi minyak sebelum menyebabkan kegagalan isolasi trafo, memungkinkan penggantian minyak yang direncanakan atau perbaikan daripada perbaikan darurat.
T2: Standar pengujian apa yang didukung oleh XHYY102?
XHYY102 datang pra-diprogram dengan empat metode uji standar: GB507-1986 dan GB507-2002 (standar nasional Cina untuk mengisolasi kekuatan dielektrik minyak),DL/T429 (standar industri listrik Cina), dan IEC156 (standar internasional untuk isolasi tegangan pemecahan minyak).Kemampuan multi-standar ini membuat instrumen cocok untuk kedua persyaratan pengujian domestik Cina dan aplikasi internasional.
T3: Apa keuntungan dari pengambilan sampel langsung sisi tegangan tinggi?
Penguji BDV minyak konvensional mengukur tegangan pemecahan pada sisi tegangan rendah dari trafo step-up dan menghitung nilai tegangan tinggi melalui konversi rasio,memperkenalkan kesalahan dari ketidakakuratan rasio trafo dan pengkondisian sinyal analogDesain sampling sisi tegangan tinggi yang unik dari XHYY102 mengukur tegangan uji langsung di output, mengarahkan langsung ke konverter A / D.Ini menghilangkan semua kesalahan konversi analog menengah, yang menghasilkan akurasi keseluruhan ± 3% yang lebih akurat dan dapat diulang.
T4: Konfigurasi apa yang tersedia dan mana yang harus saya pilih?
Seri XHYY102 tersedia dalam konfigurasi single-cup, three-cup, dan multi-cup.Model tiga cangkir meningkatkan throughput dengan memungkinkan pengujian berurutan dari beberapa sampel minyak tanpa membuka kompartemen antara tesKonfigurasi multi-cup memaksimalkan produktivitas untuk pengujian volume tinggi seperti QC manufaktur trafo dan laboratorium pengujian independen.Semua konfigurasi berbagi teknologi pengukuran inti yang sama dan akurasi.
T5: Aksesoris apa yang disertakan dan bagaimana proses pemesanan?
Setiap XHYY102 dikirim sebagai kit lengkap termasuk instrumen pengujian utama, cangkir minyak kaca khusus per konfigurasi yang dipilih, kabel listrik, kabel grounding, kertas printer termal, dan manual pengguna.Waktu pengiriman standar adalah 5~8 hari kerjaDesain portabel kompak (465×385×425 mm) dikemas dalam kemasan diperkuat.Jumlah pesanan minimum adalah 1 unit dengan syarat pembayaran T/T. Branding OEM khusus dan opsi antarmuka multi-bahasa tersedia untuk pesanan volume.
