XHHD523L Kabel luar lapisan lokator posisi yang tepat kabel shealt titik kesalahan

Name: XHHD523L Kabel luar lapisan lokator posisi yang tepat kabel shealt titik kesalahan
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHHD523L
Price: 2500 USD
Availability: InStock

Rincian produk:

Tempat asal:	Kota Xi'an, Shaanxi, Cina
Nama merek:	XZH TEST
Sertifikasi:	CE ISO
Model Number:	XHHD523L

Informasi Rinci

Tempat asal:

Kota Xi'an, Shaanxi, Cina

Nama merek:

XZH TEST

Sertifikasi:

CE ISO

Model Number:

XHHD523L

Menyoroti:

High Light

Menyoroti:

Pencari titik kesalahan lapisan kabel

XHHD523L kabel sheath lokator

Lokator Kabel Posisi yang Tepat

Trading Information

Minimum Order Quantity:

1unit

Harga:

EXW 2500

Packaging Details:

wooden packaging

Syarat-syarat pembayaran:

T/T

Supply Ability:

500 units per month

Deskripsi Produk

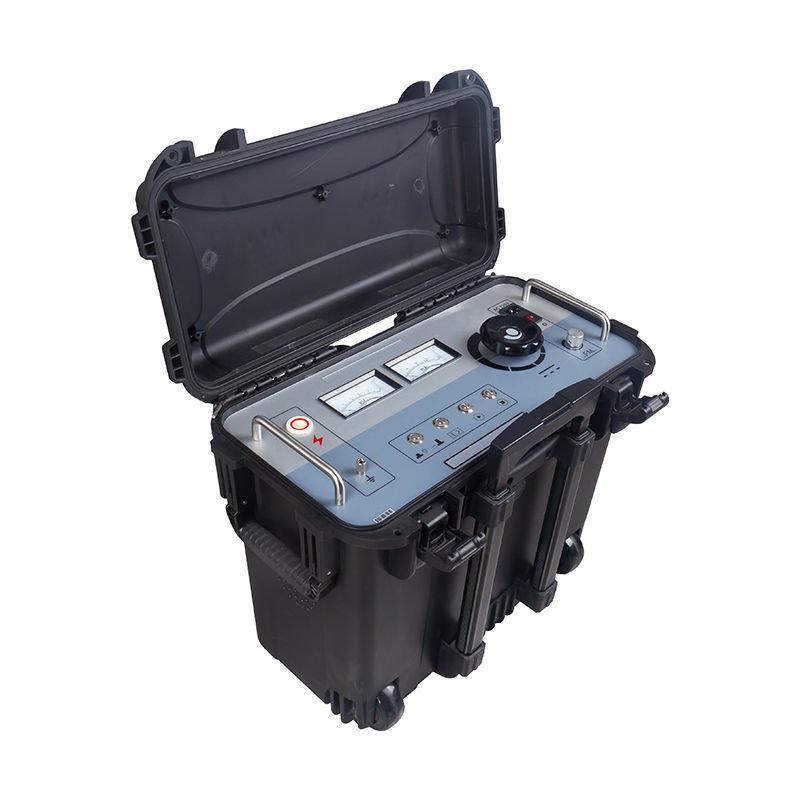

XHHD523L Kabel Sheath Fault Pinpoint Locator

Dengan perkembangan penuh dari transformasi jaringan perkotaan, banyak biro pasokan listrik, pihak konstruksi,dan bahkan unit desain bertemu kabel XLPE dengan tingkat tegangan 110kV dan di atas untuk pertama kalinya. Karena keterbatasan waktu dan kurangnya pengalaman, banyak kabel tidak dapat melewati lapisan luar setelah diletakkan.lapisan luar sebagian besar terbuat dari bahan lapisan HDPE, yang telah lulus uji tegangan tahan DC 25kV / 5min di pabrik, dan arus kebocoran serendah puluhan μA.sebagian besar cacat setelah penempatan disebabkan oleh kerusakan kekuatan eksternal selama penempatanCacat setelah operasi biasanya termasuk gigitan rayap; air masuk ke kotak grounding; kerusakan titik cacat asli;penetrasi kelembaban dari bagian bercabang dari kawat pengantar untuk mengurangi resistensi isolasi, dll Kadang-kadang karena kabel terkubur terlalu dalam atau kondisi sekitarnya rumit, Hal ini sangat sulit untuk menemukan, dan beberapa cacat tidak dapat diselesaikan setelah bertahun-tahun,meninggalkan bahaya tersembunyi untuk operasi. Tegangan keluaran dari detektor kesalahan lapisan kabel tegangan tinggi XHHD523L adalah 10kV dan di bawah,yang sepenuhnya memenuhi persyaratan standar nasional Cina GB50150-2006 untuk pengujian tegangan tahan lapisan kabel, termasuk pengujian penyerahan lapisan kabel dan pengujian pencegahan untuk sistem sambungan silang.Cepat dan akurat menemukan bahaya tersembunyi seperti 10kv-500kv tunggal-inti dan tiga-inti tegangan tinggi dan ultra-tegangan tinggi kabel luar lapisan grounding kesalahan dan arus kebocoran besarPada saat yang sama, dapat melakukan 5kv-10kv,1 menit DC tahan tes tegangan adalah instrumen khusus yang diperlukan untuk pemeliharaan peralatan kabel 10kv-500kv tunggal-inti dan tiga inti tegangan tinggi dan ultra-tegangan tinggi kabel operasi unit, perusahaan teknik kabel tegangan tinggi, dan berbagai perusahaan teknik transmisi dan transformasi daya.

Fitur Utama:
1 Dengan fungsi perlindungan otomatis terhadap arus, tegangan, dan panas yang berlebihan; 2 Lebih aman dan lebih dapat diandalkan untuk memiliki perlindungan start-up posisi nol; 3 Desain pembuangan diri yang unik,selama output tegangan tinggi terputus, tegangan tinggi sendiri akan nol; 4. Dengan tampilan penunjuk arus dan tegangan ganda, intuitif dan jelas; 5 One-key switch antara mode posisi dan menahan mode tegangan,yang nyaman dan cepat; 6 Tidak ada area buta dalam rentang uji; 7 Sensitivitas penerima dapat disesuaikan, yang lebih nyaman untuk penempatan; 8 Fungsi saklar perlindungan overcurrent,tahan modus tegangan dan modus posisi nyaman digunakan.

Spesifikasi teknis

Tegangan masukan	220V (± 10%), 50Hz (± 2Hz);
Tegangan output	0 ~ 10kV (gelombang persegi) diatur;
Arus keluaran	0 ~ 200mA;
Kapasitas output	2kVA;
Pengaturan frekuensi	Min: 0.2Hz, Max: 5Hz (range adjustable).

Prinsip kerja PosisiRektifisasi gelombang penuh dari jaringan AC220V telah mencapai konversi yang sangat baik dan berubah menjadi sinyal khusus bertenaga tinggi yang diperlukan untuk identifikasi.Sinyal ini ditambahkan ke kabel yang akan terletak melalui jalur koneksi, dan "metode tegangan langkah" atau "metode arus" dapat digunakan.

Fungsi tekananUbah tombol fungsi ke fungsi tegangan tahan, dapat output tegangan 0-10kV, dan melakukan tes tegangan tahan pada kabel.

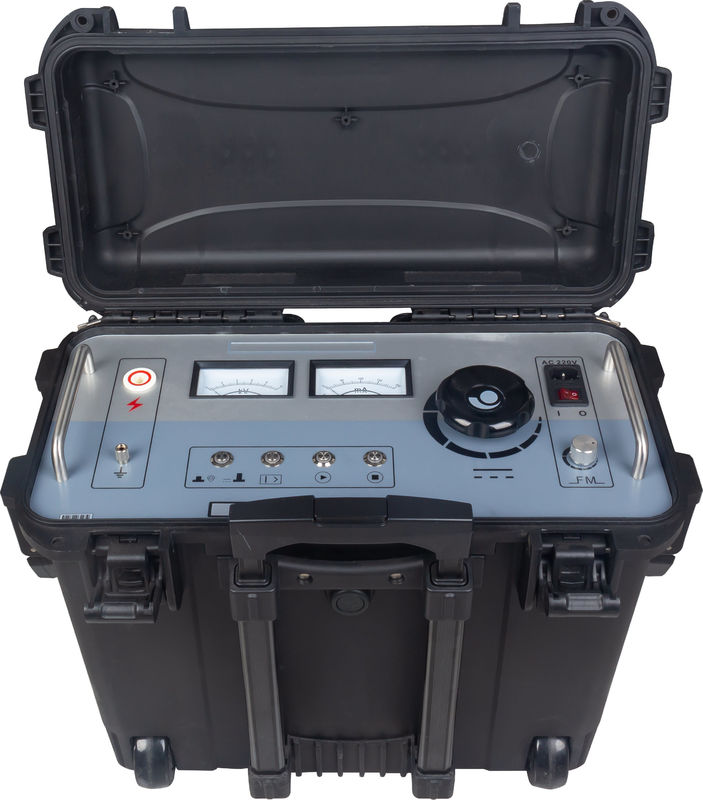

1 output tegangan tinggi: terminal output tegangan tinggi DC khusus;
2 Voltmeter: tegangan output tegangan tinggi yang menunjukkan kV meter;
3 Ammeter: arus keluar yang menunjukkan mA meter;
4 Soket sekring: tempat di mana sekring dari sistem pasokan listrik 220VAC dipasang;
5 Soket listrik: catu daya kerja instrumen, port koneksi 220VAC;
6 Power switch: "I gear" menggunakan catu daya AC220V untuk memasok daya ke sistem; "0 gear" mati;
7 Pengaturan frekuensi dalam mode penentuan posisi: menyesuaikan frekuensi output pulsa dalam mode penentuan posisi;
8 Penyesuaian tegangan: Setelah memulai perangkat, Anda harus terlebih dahulu memutar tombol ke arah berlawanan arah jarum jam ke ujungnya.dan kemudian menyesuaikan searah jarum jam untuk meningkatkan output tegangan tinggi dari kecil ke besar, dan menyesuaikan searah jarum jam untuk membuat output tegangan tinggi menurun dari besar ke kecil;
9 Tombol high-voltage stop: Ketika tes selesai atau ada kelainan, tekan tombol ini untuk memotong output high-voltage, lampu high-voltage akan mati,lampu tombol berhenti akan menyala untuk menunjukkan bahwa ada output tegangan tinggi, dan jika mati, berarti tidak ada output tegangan tinggi;
10 Tombol start tegangan tinggi: Ketika lampu tombol start menyala, itu berarti bahwa output tegangan berada di posisi nol.Jika lampu tombol start tidak menyala setelah menyalakan saklar daya, menyesuaikan tombol penyesuaian tegangan ke arah arah jarum jam sampai lampu menyala. Ketika lampu menyala, tekan tombol ini untuk memulai perangkat dan menghasilkan output tegangan tinggi;
11 Saklar perlindungan overcurrent: Ketika lampu biru menyala, perlindungan overcurrent dihidupkan, dan ketika lampu biru mati, perlindungan overcurrent dimatikan.
12 Tombol saklar posisi/fungsi tegangan tahan: ketika lampu merah menyala, itu adalah fungsi tegangan tahan, dan ketika lampu hijau menyala, itu adalah fungsi posisi;
13 Kolom pengantar: titik pengantar instrumen, perlindungan keselamatan;

Tag:
