Ringkasan Produk
XHSC-60Q Cable Digital Burn Through Bridge adalah instrumen diagnostik tegangan tinggi terintegrasi yang menggabungkan kemampuan burn-through 60kV dengan jembatan digital cerdas 750mA presisi tinggi.Dirancang khusus untukoperasi pertambangan, proyek terowongan dan kontraktor pemeliharaan industri berat, sangat baik di lingkungan di mana kabel mengalami tekanan mekanik yang ekstrim, masuknya kelembaban,dan penyalahgunaan operasional kondisi yang sering menghasilkan kesalahan-kesalahan resistensi tinggi yang kompleks yang membutuhkan akurasi pra-lokasi kesalahan yang kuat dan tingkat mikro.
Target Pemirsa:Tim pemeliharaan listrik pertambangan bawah tanah, kru dukungan mesin pengeboran terowongan (TBM), tukang listrik pabrik industri berat,dan penyedia layanan pengujian kabel pihak ketiga di mana setiap meter penggalian yang tidak perlu di lingkungan tertutup atau berbahaya secara langsung mempengaruhi keamanan dan biaya proyek.
Fitur Utama
Operasi dua modus:Mode burn-through memberikan 60kV / 400mA untuk karbonisasi kesalahan resistensi tinggi yang cepat; modus jembatan cerdas output 750mA untuk pengukuran jarak kesalahan yang sangat tepat.
750mA Jembatan Presisi Tinggi:Arus jembatan terkemuka di industri memastikan lokasi yang akurat bahkan pada kabel yang sangat rusak dengan tanda kesalahan yang kompleks meminimalkan jejak penggalian di galeri tambang dan terowongan yang terbatas.
Kontrol Digital Cerdas:Mikroprosesor diatur peraturan dengan real-time LCD pemantauan, satu-sentuhan mode switch, dan otomatis keamanan kunci selama operasi tegangan tinggi.

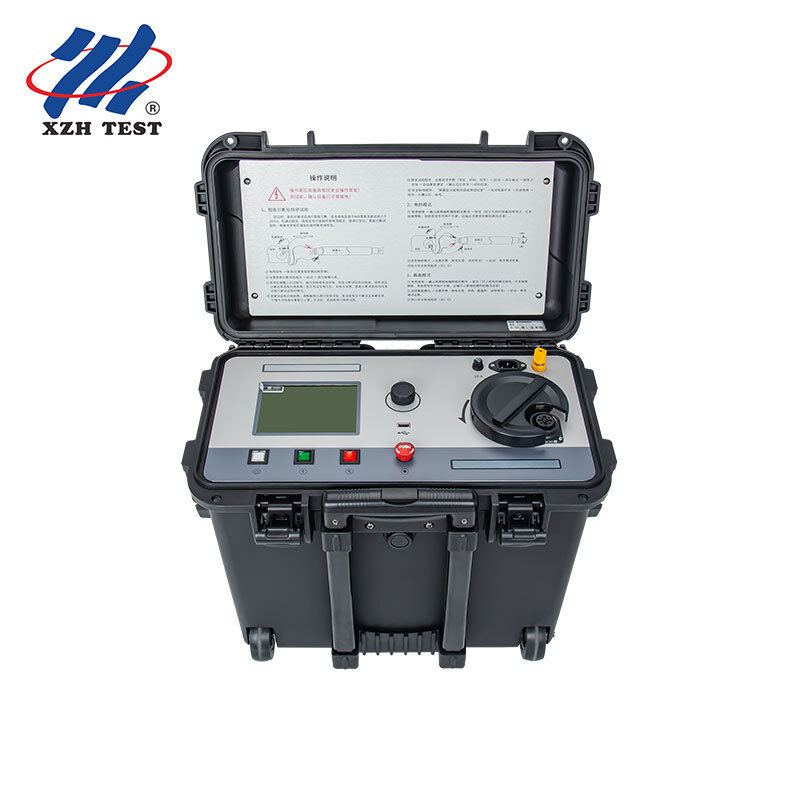

Desain yang kompak & kokoh:Konstruksi kasus plastik tarik-tongkat portabel yang cocok untuk transportasi melalui poros tambang sempit dan titik akses terowongan.
Kompatibilitas kabel lebar:Cocok untuk tegangan tinggi, bagian besar, sistem kabel jarak jauh yang kompleks termasuk konfigurasi lapis baja, lapis, dan saling terhubung yang umum dalam infrastruktur pertambangan dan terowongan.
Tidak ada titik buta:Berbeda dengan metode refleksi gelombang, metode jembatan memberikan lokasi kesalahan yang akurat bahkan pada bagian kabel yang sangat pendek dan kesalahan hampir akhir kritis untuk instalasi ruang tertutup.
Spesifikasi Teknis
| Parameter |
Spesifikasi |
| Model |
XHSC-60Q |
| Tegangan Burn Through |
0 60 kV (tersusun) |
| Arus Burn-through |
Maksimal 400 mA |
| Tegangan Keluar Jembatan |
0 4 kV (tersusun tetap) |
| Arus Uji Jembatan |
Maksimal 750 mA |
| Tampilan |
3.5 inci TFT warna LCD |
| Keakuratan Posisi |
± 0,2%·L + 1) m |
| Jangkauan pengujian |
1 ️ 50.000 m |
| Sumber Daya |
220 V AC ±10%, 50 Hz; 2 kVA generator kompatibel |
| Suhu operasi |
-10°C sampai +55°C |
| Dimensi (L × W × H) |
30 cm × 46 cm × 50 cm |
| Merek |
XZH TEST |
| Asal usul |
Shaanxi, Cina |
| Sertifikasi |
Keamanan CE |
Aplikasi
Pertambangan bawah tanah:Diagnosis pada kabel feeder tegangan tinggi yang menyalakan penambang terus menerus, pemotong dinding panjang, sistem konveyor, dan kipas ventilasi dimana kerusakan kabel dari jatuhnya batu dan lalu lintas peralatan adalah rutin.
Pengeboran dan Pembangunan Terowongan:Prelokasi kesalahan pada kabel pengangkut TBM dan jaringan distribusi situs, memungkinkan perbaikan yang ditargetkan tanpa mengganggu tingkat awal.
Pabrik Industri Berat:Pabrik baja, pabrik semen, fasilitas pengolahan bahan kimia lingkungan di mana kabel terkubur menghadapi siklus termal, atmosfer korosif, dan degradasi yang disebabkan oleh getaran.
Layanan pengujian pihak ketiga:Kontraktor uji listrik independen yang menawarkan layanan diagnostik kabel kepada operator tambang, perusahaan konstruksi, dan manajer fasilitas industri.
Cara Kerjanya
XHSC-60Q beroperasi dalam dua modus yang saling melengkapi.Mengurangi impedansi dari potensi ratusan kilo-ohm menjadi ohm satu digitSetelah kesalahan dikonversi menjadi resistensi rendah, jembatan digital cerdas 750mA secara tepat mengukur jarak ke kesalahan menggunakan prinsip loop Murray mencapai ± 0.Keakuratan 2%·L+1) m tanpa keterbatasan titik buta dari teknik refleksi pulsaAliran kerja dual-mode ini memastikan lokasi kesalahan yang dapat diandalkan bahkan pada sistem kabel yang paling menantang yang ditemukan di lingkungan pertambangan dan industri berat.
Pengemasan & Pengiriman
| Artikel |
Rincian |
| Kemasan |
Kasus kayu diperkuat dengan bantalan busa internal |
| Waktu Pengiriman |
7 10 hari kerja |
| Kapasitas Pasokan |
100 unit per bulan |
| Ketentuan Pembayaran |
T/T |
Pertanyaan yang Sering Diajukan
T1: Apa yang membuat jembatan digital 750mA berbeda dari model standar 600mA? Arus jembatan 750mA memberikan sekitar 25% lebih banyak arus uji daripada konfigurasi standar.Ini berarti lebih dapat diandalkan kesalahan pra-lokasi pada kabel dengan degradasi isolasi yang parah, pemasangan yang terkontaminasi kelembaban, atau beberapa titik kegagalan parsial yang semuanya umum di lingkungan pertambangan dan industri berat.Arus yang lebih tinggi mengatasi resistensi kesalahan residual lebih efektif, yang menghasilkan pengukuran jarak yang lebih stabil dan dapat diulang.
P2: Bisakah unit ini diangkut ke lubang tambang bawah tanah? Ya, XHSC-60Q dikemas dalam kotak plastik portabel dengan ukuran 30cm × 46cm × 50cm, dirancang untuk masuk melalui kandang poros tambang standar dan lubang akses terowongan.Ini dapat didukung oleh generator portabel (2kW minimum), sehingga dapat beroperasi sepenuhnya di bawah tanah atau lokasi terpencil tanpa akses listrik.
T3: Bagaimana jembatan burn-through dibandingkan dengan TDR untuk diagnostik kabel pertambangan? TDR (Time Domain Reflectometry) efektif untuk kesalahan resistensi rendah tetapi berjuang dengan kesalahan resistensi tinggi yang umum terjadi di pertambangan dimana kabel terjepit, hancur, atau mengalami masuknya air.XHSC-60Q pertama menggunakan burn-through untuk mengkonversi kesalahan ketahanan tinggi ini ke ketahanan rendahPendekatan dua langkah ini jauh lebih dapat diandalkan daripada TDR saja untuk profil kesalahan yang khas dalam operasi pertambangan.
T4: Kabel apa yang dapat diuji dengan XHSC-60Q? XHSC-60Q cocok untuk semua jenis kabel listrik hingga 60kV, termasuk XLPE, PILC, kabel terisolasi EPR, konfigurasi lapis baja dan tidak lapis baja.Kabel panjang mencapai 50 kmMetode jembatan menghilangkan titik mati, membuatnya efektif bahkan pada bagian kabel yang sangat pendek.
T5: Dukungan dan pelatihan purna jual apa yang Anda berikan untuk operasi pertambangan? XZH TEST menyediakan dukungan komprehensif yang disesuaikan dengan operasi pertambangan: garansi 12 bulan untuk semua komponen, dukungan teknis jarak jauh melalui panggilan video dan email,Pemanfaatan di tempat dan pelatihan operator (tersedia secara global), dan layanan suku cadang dengan pengiriman 7-10 hari kerja.Kami mengerti bahwa waktu henti peralatan di tambang berarti waktu henti produksi tim dukungan kami memprioritaskan respon cepat untuk menjaga operasi Anda berjalan.
