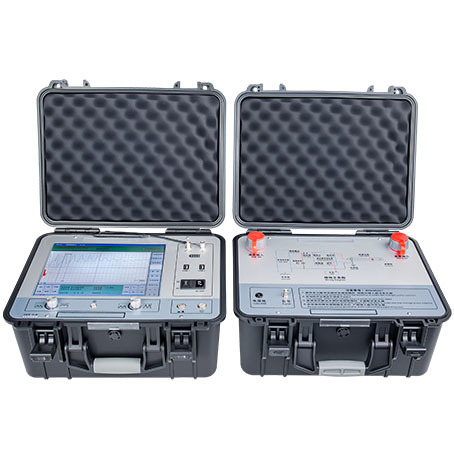

Sistem Pencari Kerusakan Kabel Bawah Tanah 10kV 11kV XHGG502

• Secara akurat dan cepat mendeteksi kegagalan isolasi utama kabel listrik
• Kalibrasi panjang kabel
• Secara akurat mendeteksi arah dan kedalaman kabel terkubur
• Pengujian pembuktian kabel dengan DC standar
• Menemukan jarak kesalahan pada kabel
• Penunjuk pin dari kesalahan kabel di tanah
• Pelacakan jalur kabel bawah tanah
• Memilih kabel dari bundel kabel

Cable Fault Pre-location menentukan jarak kabel fault (dalam meter atau kaki) dari ujung uji.karena presisi pra-lokasi kesalahan kabel mengurangi waktu yang dibutuhkan untuk lokasi kesalahan akhir bila dibandingkan dengan generator lonjakan konvensional dan metode yang tepat. Prelokasi menggunakan metode voltase rendah seperti time-domain reflectometer (TDR) dan metode voltase tinggi seperti SIM, ARC, MIM, ICM/ICE & metode decay voltase.

XHGG502 Kabel Fault Pre Locatoradalah alat khusus untuk mengukur dan menganalisis status kabel listrik dan jarak kesalahan.Pengolahan data, tampilan grafis dan analisis grafis untuk menyelesaikan pengukuran kecepatan kabel, uji panjang kabel, uji jarak kesalahan kabel.

• Sinyal dipantulkan yang dikirim oleh pulsa kopling ditampilkan secara otomatis, dan bentuk gelombang panjang penuh kabel sirkuit terbuka ditampilkan pada saat yang sama
• Perhitungan dan tampilan jarak kesalahan secara otomatis
• Fungsi penyimpanan gelombang uji besar
• Antarmuka USB printer standar
• Operasi sederhana dan keandalan tinggi dengan kinerja biaya yang sangat baik
• Sumber daya baterai lithium polimer bawaan

XHGX507 lokator pipa kabel bawah tanah terutama digunakan untuk lokasi kesalahan kabel, identifikasi kabel, jalur kabel dan pengukuran kedalaman.Ini dapat menyelesaikan tugas yang hanya bisa dilakukan oleh beberapa set instrumen di masa lalu.

• Layar besar LCD menampilkan kekuatan sinyal dengan indikator intuitif
• Desain sepenuhnya digital dengan tampilan grafis yang jelas dan posisi yang dapat diandalkan
• Desain portabel dan ringan
• Baterai terintegrasi yang dapat diisi ulang
• Dibangun dalam ohmmeter untuk mengukur resistensi loop kabel
• Dapat mendeteksi kesalahan isolasi hingga 2MΩ ke tanah
• Fungsi lampu latar untuk operasi malam

Instrumen lokasi kesalahan kabel menggunakan metode sinkronisasi akustik dan magnetik untuk menentukan titik kesalahan kabel listrik.pengujian dengan bantuan jalur dan teknologi lainnya, menyediakan beberapa mode uji dan informasi cepat yang kaya untuk secara efisien dan akurat menyelesaikan lokasi kesalahan kabel.

• LCD sentuh bercahaya tinggi 5 inci memastikan visibilitas di bawah sinar matahari
• Teknologi penentuan posisi sinkron akustik dan magnetik
• Nilai gain dan nilai pemicu yang dapat disesuaikan untuk sinyal akustik dan magnetik
• Teknologi pengurangan kebisingan latar belakang dengan beberapa metode penyaringan
• Indikasi penyimpangan jalur
• Kelas tahan air IP65
• Baterai lithium berkapasitas besar dengan waktu siaga yang panjang

Generator pulsa tegangan tinggi sepenuhnya sesuai dengan standar industri dan terutama digunakan untuk pelepasan dampak selama pengujian kesalahan kabel dengan tingkat tegangan 35 kV dan di bawahnya.Ini mengintegrasikan DC sumber tegangan tinggi, kapasitor penyimpanan energi, dan lubang bola pembuangan ke dalam satu unit kompak.
