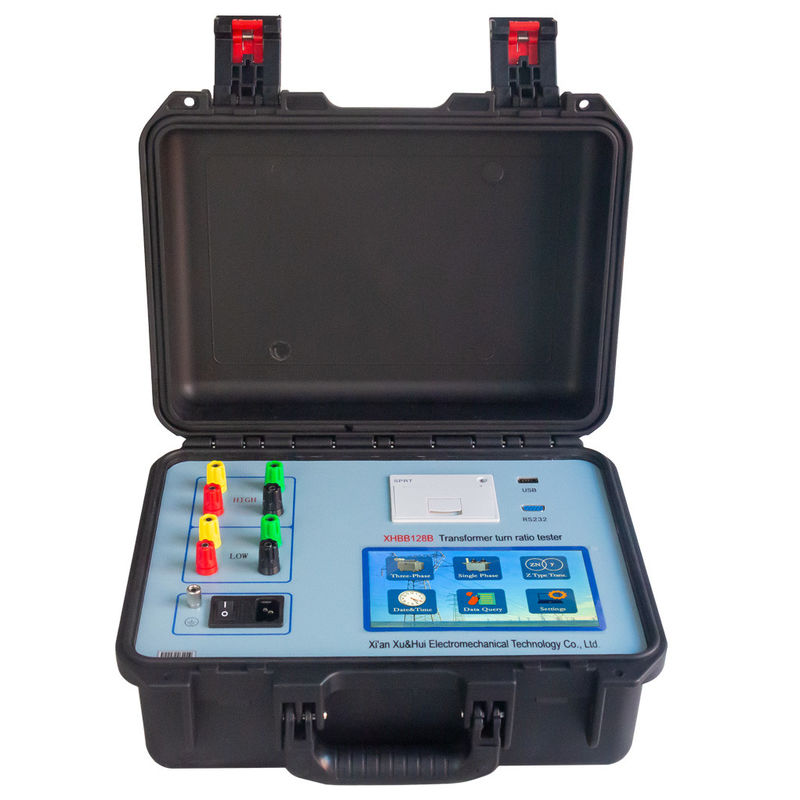

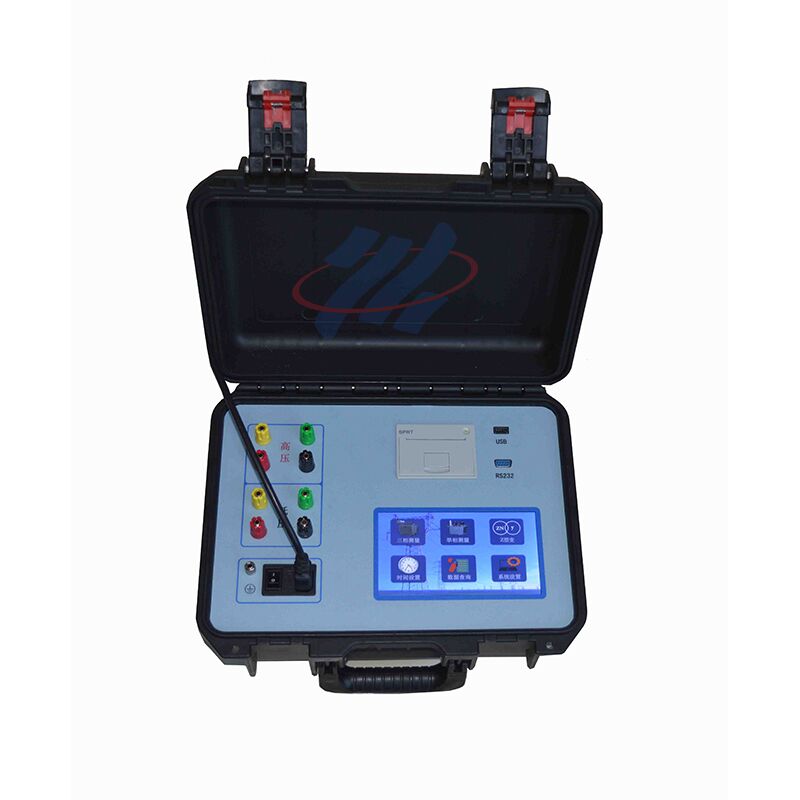

XHBB128B Tester Transformer Tiga-Fase Turn Ratio
0.9 ¥10000 Jangkauan • ± 0,1% Akurasi • Identifikasi Grup Otomatis 0 ¥11
XHBB128B adalah penguji rasio putaran transformator tiga fase profesional yang dirancang untuk komisi, pengujian produksi, dan pemeliharaan pencegahan transformator daya.Ini mengukur rasio putaran atau rasio tegangan dari transformator operasi untuk memverifikasi kelengkapan yang benarTidak seperti jembatan rasio fase tunggal tradisional dengan pembacaan analog yang tidak intuitif,XHBB128B menggunakan catu daya inverter presisi tiga fase yang memberikan cepat, pengukuran dengan akurasi tinggi di kisaran luas 0,9~10000. Instrumen secara otomatis mengidentifikasi kelompok kabel transformer (0~11),mendukung hingga 99 posisi ketukan termasuk konfigurasi ketukan asimetris, dan menyediakan solusi diagnostik yang komprehensif sesuai dengan peraturan pengujian pencegahan Kementerian Tenaga Listrik.
Fitur Utama
Sumber Daya Inverter Precision Tiga Fase:Mengganti daya listrik satu fase dengan sumber inverter tiga fase presisi, menghilangkan gangguan harmonik jaringan untuk pengukuran yang akurat secara konsisten bahkan ketika beroperasi dari daya generator.
Identifikasi Grup Pengkabelan Otomatis:Mengidentifikasi secara otomatis kelompok koneksi trafo 0 ′ 11 dengan output tiga fase, secara bersamaan mengukur sudut antar fase untuk analisis konfigurasi penggulung yang lengkap.
Kompatibilitas transformer luas:Mendukung tipe Z, rectifier, grounding, tungku listrik, phase-shifting, balance transformers, dan tipe transformers khusus lainnya dengan parameter pengukuran yang paling komprehensif yang tersedia.
Hingga 99 Posisi Ketuk:Setelah memasukkan parameter nominal, instrumen secara otomatis menghitung nilai rasio, persentase kesalahan,dan posisi penukar tap yang tepat termasuk konfigurasi tap asimetris di mana posisi kontak tap tidak dapat ditentukan dengan pengukuran tegangan sederhana saja.

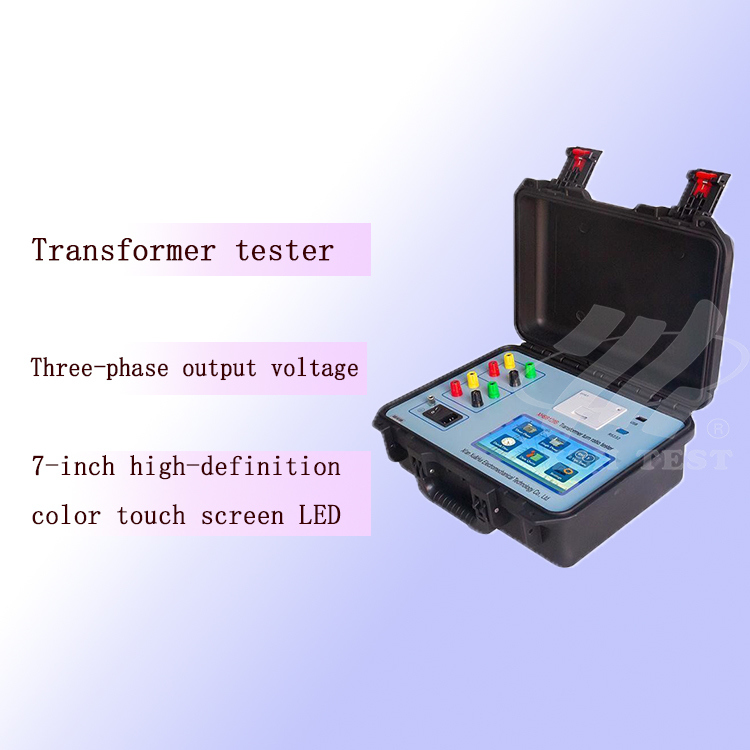

7 inci layar sentuh HD:LCD warna definisi tinggi dengan tampilan modular dan petunjuk langkah demi langkah intuitif menghilangkan kebutuhan untuk manual selama operasi lapangan.
Perlindungan Keamanan yang Komprehensif:Perlindungan koneksi terbalik tegangan tinggi/rendah, perlindungan sirkuit pendek antar putaran, perlindungan kesalahan operasi penukar tap,dan output perlindungan sirkuit pendek penuh untuk stabilitas instrumen maksimum.
Output data multi-interface:Printer termal terintegrasi, antarmuka flash drive USB, dan port serial RS232 untuk integrasi kantor tanpa kertas dan manajemen data yang fleksibel.
Lapisan siap tempur yang kokoh:Kasus plastik teknik multi-fungsi dengan ketahanan dingin dan suhu, desain kedap air tertutup, dan ketahanan jatuh / kejut untuk uji lapangan yang dapat diandalkan di lingkungan yang menuntut.
Spesifikasi Teknis
| Parameter |
Spesifikasi |
| Jangkauan pengujian |
0.9 ¢ 10000 |
| Keakuratan Pengukuran |
±0,1% + 2 digit (0,9 ¢500)
± 0,2% + 2 digit (501 ‰ 2000)
± 0,5% + 2 digit (2001 ¥10000) |
| Resolusi |
0.0001 minimal |
| Tegangan Keluar |
Otomatis diatur sesuai beban |
| Sumber Daya Kerja |
AC220V ±10%, 50 ±1Hz |
| Suhu Lingkungan |
-10°C sampai +40°C |
| Kelembaban Relatif |
≤85%, tidak ada kondensasi |
| Dimensi Host |
360 × 290 × 170 mm |
| Ukuran Kotak Kabel |
360 × 290 × 170 mm |
| Berat inang |
50,9 kg |
| Berat Kotak Kabel |
5.65 kg |
| Tampilan |
Layar sentuh warna 7 inci HD LCD, penyesuaian lampu latar digital |
| Antarmuka Data |
Printer termal bawaan, penyimpanan USB, komunikasi serial RS232 |
| Posisi Tap Maksimal |
99 (mendukung konfigurasi tapping asimetris) |
Kemampuan Pengukuran
Pengukuran Tiga Fase
Pengujian rasio tiga fase secara simultan • Identifikasi Otomatis Kelompok 011
Sambungkan kabel uji sisi tegangan tinggi dan tegangan rendah (kuning/hijau/merah/hitam) ke terminal A/B/C/O yang sesuai.dan jenis taping, instrumen secara otomatis mengukur rasio putaran tiga fase, menghitung nilai kesalahan untuk setiap fase, mengidentifikasi kelompok kabel trafo, dan menampilkan posisi penukar tap yang tepat.Tes selesai dalam hitungan detik dengan semua hasil yang ditampilkan pada layar sentuh 7 inci.
Pengukuran satu fase
Pengujian rasio transformer fase tunggal • Keakuratan presisi
Untuk transformer satu fase atau verifikasi fase per fase, pilih mode pengukuran satu fase.Instrumen menerapkan tegangan uji ke pasangan fase yang ditunjuk dan mengukur rasio putaran yang tepat dengan ±0 yang samaIdeal untuk transformator distribusi satu fase, transformator instrumen, dan investigasi diagnostik fase-by-phase rinci.
Pengukuran Transformer Tipe Z
Pengujian Transformator Zigzag Khusus • Analisis Pergeseran Fase & Keseimbangan
Mode pengukuran khusus untuk transformator tipe Z (zigzag), transformator rectifier, transformator grounding, transformator tungku listrik, transformator fase-shifting, dan transformator keseimbangan.Instrumen ini menerapkan urutan eksitasi khusus dan algoritma pengukuran yang disesuaikan dengan konfigurasi lilitan unik dari jenis trafo ini, memberikan parameter pengukuran yang paling komprehensif yang tersedia dalam penguji portabel.
Pengujian Alur Kerja
Hubungkan Pandu UjiConnect the high-voltage side leads (A/B/C/O) to the transformer HV terminals and low-voltage side leads (a/b/c/o) to the LV terminals following the on-screen wiring diagram for the selected transformer type.
Parameter Nominal MasukanMasukkan transformer nilai tegangan tinggi dan rendah, tingkat ketukan yang sama (jarak ketukan), dan jenis ketukan pada layar sentuh 7 inci.Instrumen menyimpan parameter ini untuk kesalahan otomatis dan perhitungan posisi di semua titik tap.
Pilih Mode PengukuranPilih dari tiga fase, fase tunggal, atau Z-tipe mode pengukuran tergantung pada trafo yang sedang diuji.
Melakukan pengukuranTekan start untuk memulai tes. sumber daya inverter presisi tiga fase menerapkan tegangan uji, dan instrumen menangkap nilai rasio, persentase kesalahan, sudut antar fase,dan identifikasi kelompok kabel secara bersamaan.
Simpan, Cetak, atau Ekspor HasilTinjau hasil pada layar sentuh. Simpan data ke USB flash drive, cetak melalui printer termal built-in, atau transfer ke PC melalui RS232 untuk pembuatan laporan dan arsip.
Aplikasi
•Produksi Transformator Daya:Pengujian lini produksi dari transformer daya setengah jadi dan selesai untuk memverifikasi akurasi rasio putaran, fungsi pengubah ketuk, dan konfigurasi penggulung sebelum penerimaan pabrik dan pengiriman.
•Transformer Commissioning & Instalasi:Verifikasi di tempat transformator yang baru dipasang sebelum energi, menetapkan data rasio dasar untuk perbandingan pemeliharaan pencegahan di masa depan.
•Pemeliharaan dan Diagnosis Pencegahan:Pengujian rutin sesuai dengan peraturan pengujian pencegahan Kementerian Tenaga Listrik untuk mendeteksi sirkuit pendek antar putaran, degradasi penukar tap, dan kesalahan lilitan sebelum menyebabkan kegagalan trafo.
•Substasiun & Pengujian Industri:Analisis rasio yang komprehensif dari distribusi, daya, dan transformator tujuan khusus di substasiun, pabrik industri, situs energi terbarukan, dan operasi pertambangan.
Pertanyaan yang Sering Diajukan
T1: Jenis transformer apa yang dapat diuji dengan XHBB128B?
XHBB128B kompatibel dengan hampir semua jenis trafo termasuk trafo daya tiga fase dan satu fase standar, trafo distribusi, trafo tipe Z (zigzag),Transformator rectifier, grounding transformers, transformers tungku listrik, transformers fase-shifting, dan transformers keseimbangan.Instrumen ini mendukung kelompok kabel 0 ′′ 11 dengan identifikasi otomatis dan dapat mengukur penukar keran dengan hingga 99 posisi, termasuk konfigurasi asimetris.
T2: Bagaimana catu daya inverter presisi tiga fase meningkatkan akurasi?
Penguji rasio tradisional menggunakan daya listrik satu fase yang mengandung distorsi harmonik yang mempengaruhi akurasi pengukuran.XHBB128B menggunakan sumber daya inverter presisi tiga fase buatan sendiri sebagai sumber pengukuran. Ini menghilangkan gangguan harmonik jaringan sepenuhnya, memberikan akurasi konsisten ± 0,1%. Ketika sumber daya kerja adalah generator (umum di substasiun jauh),kualitas pengukuran sama sekali tidak terpengaruh karena tegangan uji disintesis secara independen.
T3: Apakah instrumen dapat mendeteksi sirkuit pendek antar putaran?
Ya, salah satu kemampuan diagnostik utama dari XHBB128B adalah mendeteksi sirkuit pendek antar putaran dalam gulungan trafo.rasio putaran efektif menyimpang dari nilai nominalInstrumen mengukur rasio yang sebenarnya dengan resolusi 0,0001 dan membandingkannya dengan nilai yang diharapkan, menandai setiap penyimpangan yang melebihi toleransi normal.Dikombinasikan dengan perlindungan sirkuit pendek antar putaran yang dibangun pada instrumen selama pengujian, memberikan kemampuan diagnostik dan keamanan operasi.
Q4: Bagaimana pengidentifikasi posisi penukar ketukan bekerja dengan ketukan asimetris?
Setelah memasukkan nilai tegangan tinggi dan rendah nominal, tingkat pemasangan yang sama (misalnya, 1,25% untuk trafo 110 ± 8 × 1,25%) dan jenis pemasangan (jumlah posisi),instrumen secara otomatis menghitung rasio yang diharapkan untuk setiap posisi keranSelama pengukuran, ia membandingkan rasio yang diukur dengan semua posisi yang dihitung dan secara akurat mengidentifikasi tap yang saat ini diatur penukar.Ini bekerja bahkan untuk trafo di mana posisi tap dinilai tidak di titik tengah, dan untuk konfigurasi tapping asimetris di mana hubungan tegangan tidak linier di seluruh posisi.
T5: Apa syarat pembelian dan apa yang termasuk dalam paket?
XHBB128B dikirim sebagai kit siap pakai lengkap termasuk instrumen uji utama (360×290×170mm, 5,9kg), kotak kabel terpisah (dimensi yang sama, 5,65kg) yang berisi semua kabel uji HV dan LV,kabel listrik, kabel grounding, flash drive USB, dan kertas printer termal.Setiap unit dikemas dalam kasus plastik teknik multi-fungsi yang kokoh yang tahan dingin / suhu, tertutup tahan air, dan anti-terjatuh / kejut dilindungi. XZH TEST menyediakan garansi produsen standar dengan cakupan diperpanjang opsional. Jumlah pesanan minimum adalah 1 unit dengan syarat pembayaran T / T.
