Diagnosis yang tepat dari Transformer internal Fault Winding Deformation Tester

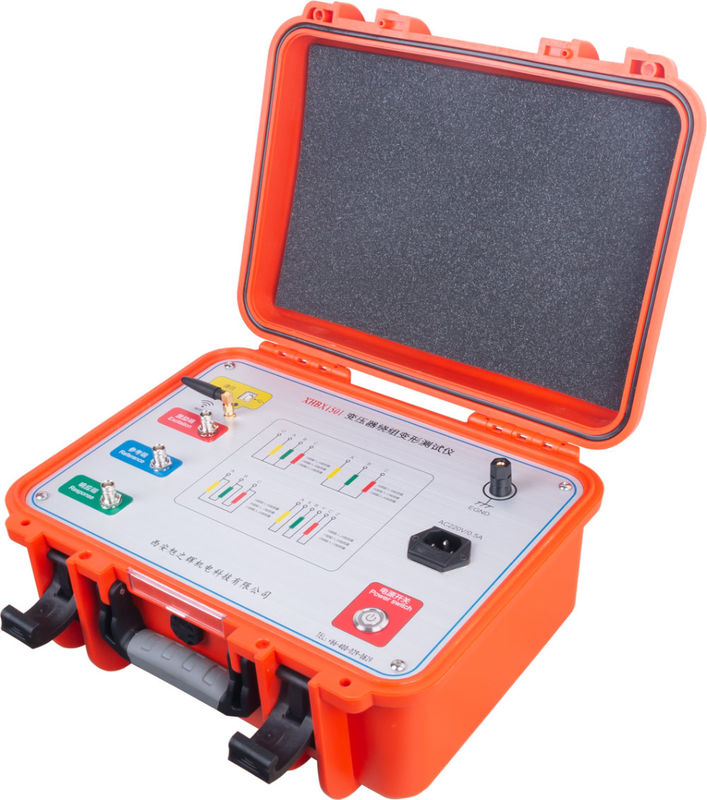

Penguji deformasi belitan transformator XHBX1501 (metode respons frekuensi) digunakan untuk menguji transformator daya 6KV ke atas dan transformator tujuan khusus lainnya.

Penguji deformasi belitan transformator XHBX1501 menggunakan metode analisis respons frekuensi untuk mengukur deformasi belitan transformator sesuai dengan standar industri daya nasional DL/T911-2004. Tujuannya adalah untuk mendeteksi karakteristik respons amplitudo-frekuensi dari setiap belitan transformator dan membandingkan hasil deteksi secara vertikal atau horizontal. Tingkat perubahan karakteristik respons amplitudo-frekuensi menentukan deformasi yang mungkin terjadi pada belitan transformator.

Penguji deformasi belitan transformator XHBX1501 (metode respons frekuensi) terdiri dari bagian pengukuran dan bagian perangkat lunak analisis. Bagian pengukuran adalah kotak hitam yang terdiri dari pembangkit sinyal dan pengukuran sinyal. Bagian analisis diselesaikan oleh komputer notebook, dan bagian pengukuran terhubung ke komputer notebook melalui USB atau jaringan.

• Mengadopsi kontrol menggunakan mikroprosesor berkecepatan tinggi dan berintegrasi tinggi.
• Komunikasi port USB antara laptop dan instrumen.
• Port Bluetooth nirkabel (opsional) untuk komunikasi antara laptop dan instrumen.
• Gerakan perangkat keras mengadopsi teknologi sapuan frekuensi digital berkecepatan tinggi DDS khusus (AS), yang dapat secara akurat mendiagnosis kesalahan seperti puntiran, tonjolan, perpindahan, kemiringan, deformasi hubung singkat antar belitan, dan hubung singkat kontak antar fasa.
• sampling A/D 16-bit saluran ganda berkecepatan tinggi (uji lapangan untuk mengubah pengubah sadapan, kurva gelombang memiliki perubahan yang jelas).
• Penyesuaian perangkat lunak amplitudo keluaran sinyal, puncak amplitudo maksimum adalah ± 10V.
• Komputer akan secara otomatis menganalisis hasil pengujian dan menghasilkan e-dokumen (Word)
• Instrumen memiliki fungsi pengukuran sapuan frekuensi linier dan sistem pengukuran ganda sapuan frekuensi tersegmentasi, yang kompatibel dengan dua mode pengukuran genre teknis domestik saat ini.
• Karakteristik amplitudo-frekuensi sesuai dengan indikator teknis nasional penguji karakteristik amplitudo-frekuensi. Absis (frekuensi) memiliki dua jenis pengindeksan linier dan pengindeksan logaritmik. Oleh karena itu, kurva yang dicetak dapat berupa kurva pengindeksan linier atau kurva pengindeksan logaritmik, dan pengguna dapat memilih sesuai kebutuhan aktual.
• Sistem analisis data otomatis untuk data deteksi,
  • Perbandingan horizontal kesamaan belitan antara fasa A, B, dan C,
  • Hasil analisisnya adalah:
    • Konsistensi sangat baik
    • Konsistensi baik
    • Konsistensi buruk
    • Konsistensi sangat buruk,
  • Perbandingan vertikal A-A, B-B, C-C mengambil data asli dan data saat ini dalam fasa yang sama untuk membandingkan deformasi belitan,
  • Hasil analisisnya adalah:
    • Belitan normal
    • Deformasi ringan
    • Deformasi sedang
    • Deformasi parah
• Dapat secara otomatis menghasilkan dokumen Word elektronik untuk disimpan dan dicetak.
• Instrumen sepenuhnya memenuhi persyaratan teknis standar daya DL/T911-2004 "Metode Analisis Respons Frekuensi untuk Deformasi Belitan Transformator Daya."

Kurva magnitudo-frekuensi tegangan rendah

Kurva magnitudo-frekuensi tegangan tinggi
