Berjalan dengan XP — Bukan Mikrokontroler Tertanam. XHGG502 adalah komputer industri lengkap dengan layar sentuh 12,1 inci, port USB, dan desktop — bukan panel tertanam yang terkunci. Jalankan perangkat lunak pengujian kabel, lalu buka pengelola file, lalu colokkan keyboard untuk mengganti nama file. Itulah perbedaannya.

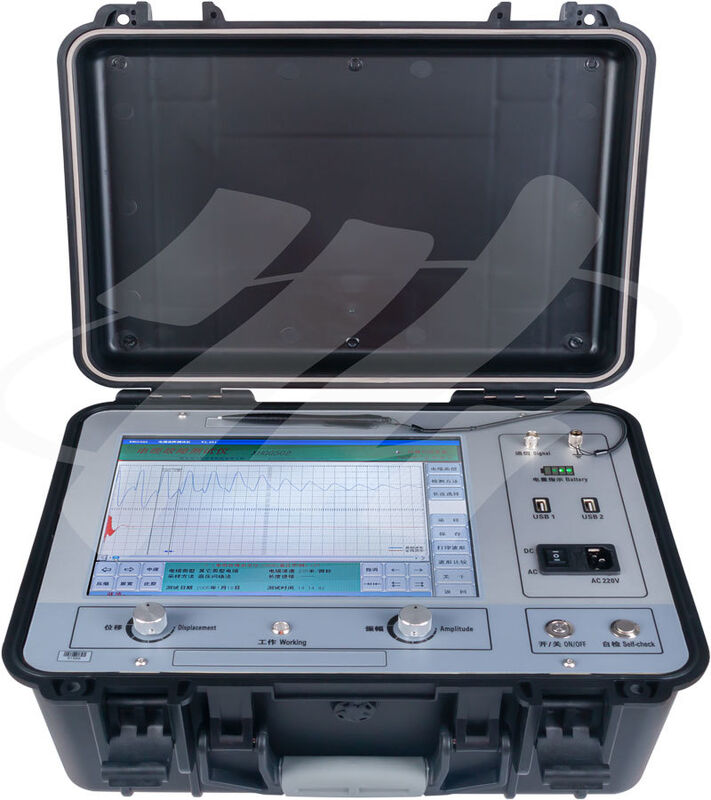

XHGG502 ARC Cable Fault Pre-Locator dibangun di atas komputer all-in-one layar sentuh kelas industri 12,1 inci — platform komputasi lengkap, bukan panel LCD khusus yang dikendalikan oleh mikrokontroler. Pilihan arsitektur ini membuka kemampuan yang tidak mungkin pada sistem tertanam: perbandingan gelombang multi-jendela, manajemen file dengan struktur folder, dukungan penyimpanan massal USB, konektivitas keyboard/mouse eksternal, dan yang paling penting, kemampuan untuk menginstal perangkat lunak pihak ketiga untuk analisis gelombang dan kustomisasi laporan. Desktop XP selalu tersedia — keluar dari aplikasi pengujian kabel dan Anda berada di komputer Windows penuh. Ketiga mode pengujian terintegrasi: pulsa tegangan rendah (400V), kilat tegangan tinggi, dan metode multi-pulsa ARC 8-pulsa eksklusif dengan kopling DC 35kV. Sesuai dengan GB/T 18268.1, DL/T 849.1-2019, dan JJF1042-2020.
400MHz ≥68km ≤10m Buta 0,25/2/4μs 400V DC 35kV 10400mAH
Mengapa XP Penting dalam Pencari Gangguan Kabel
Instrumen tertanam menyajikan satu aplikasi tanpa cara untuk mengakses sistem file yang mendasarinya. Ketika Anda menyimpan 50 gelombang selama sehari pengujian lapangan, mereka masuk ke database yang tidak dapat Anda kueri — dan membawanya ke PC untuk pembuatan laporan memerlukan perangkat lunak berpemilik yang mungkin tidak terinstal di komputer kantor Anda.
XHGG502 menghilangkan ketergantungan ini. Gelombang disimpan sebagai file standar dalam sistem file Windows — atur ke dalam folder berdasarkan gardu induk, berdasarkan feeder, berdasarkan tanggal. Masukkan drive flash USB dan salin file secara langsung. Buka di PC Windows mana pun dengan penampil produsen atau perangkat lunak analisis pihak ketiga. Sistem operasi XP juga berarti instrumen dapat menghosting templat spreadsheet kustom, file database kabel, dan penampil PDF untuk berkonsultasi dengan diagram pengkabelan di lokasi — semuanya tanpa membawa laptop terpisah.
Untuk utilitas dengan kebijakan keamanan TI, platform XP mendukung jaringan Windows standar — sambungkan ke LAN, petakan drive jaringan, dan cadangkan hasil pengujian ke server di akhir setiap giliran. Tidak ada cloud berpemilik, tidak ada penguncian vendor.
ARC Multi-Pulse 8-Pulse — Cara Kerjanya
TDR pulsa tunggal tradisional berfungsi untuk gangguan resistansi rendah: kirim pulsa, ukur pantulan. Untuk gangguan resistansi tinggi — kebocoran dan kilat — kabel harus diberi energi dengan tegangan tinggi untuk menciptakan busur di titik gangguan. Busur berperilaku seperti korsleting sementara, memantulkan pulsa uji, tetapi busur ada selama milidetik. Tantangannya: kirim pulsa uji selama jendela sempit ketika busur stabil tetapi energi dari pelepasan tegangan tinggi belum mencemari pengukuran.
Metode multi-pulsa XHGG502 memecahkan ini dengan mengirimkan 8 pulsa uji berturut-turut selama satu kilat tegangan tinggi. 8 pulsa pertama menangkap pantulan korsleting selama busur; 8 pulsa lagi menangkap referensi korsleting setelah busur padam. Ini menghasilkan 8 kelompok pasangan gelombang — dan setidaknya beberapa kelompok akan mendarat di jendela busur yang paling stabil, bebas dari gangguan osilasi tegangan tinggi. Operator memilih pasangan yang paling bersih untuk analisis, yakin bahwa tanda gangguan tidak ambigu. Bandingkan ini dengan metode pulsa sekunder (2 kelompok), di mana kedua pasangan dapat jatuh di zona gangguan pada gangguan yang sulit — tidak menyisakan data yang dapat digunakan dari seluruh siklus pelepasan.
Fitur Utama
LCD Sentuh Industri 12,1 inci dengan Stylus: Tampilan berwarna yang dapat dibaca di bawah sinar matahari. Stylus untuk penentuan posisi kursor yang tepat pada titik belok gelombang. Kenop amplitudo dan perpindahan fisik untuk penyesuaian gelombang yang cepat tanpa menyentuh layar.
Pulsa Tegangan Rendah 400V, 3 Lebar yang Dapat Dipilih: 0,25μs untuk resolusi gangguan ujung dekat; 2μs untuk jangkauan standar; 4μs untuk penetrasi maksimum pada kabel panjang. Amplitudo lebih tinggi daripada instrumen 100-300V pada umumnya untuk rasio sinyal-ke-derau yang lebih besar pada kabel yang menua dan kehilangan tinggi.
Titik Buta Uji ≤10m: Salah satu yang terendah di kelasnya. Deteksi gangguan yang andal mulai dari 10 meter dari terminal keluaran — penting untuk gangguan pada riser kabel gardu induk dan kabinet terminasi.
Tiga Preset Panjang Uji: <1km, 3km. Pemilihan jangkauan otomatis mengoptimalkan kedalaman pengambilan sampel dan lebar pulsa untuk kabel yang diuji. Tidak perlu perhitungan manual rasio kecepatan propagasi-ke-jangkauan.
Empat Jenis Kabel yang Diprogram Sebelumnya: XLPE, PVC, selubung karet, dan kertas berimpregnasi minyak dengan kecepatan propagasi yang dimuat sebelumnya. Entri kecepatan kustom untuk jenis kabel non-standar.
Penyimpanan Gelombang Besar dengan Sistem Berkas: Folder bernama berdasarkan proyek, feeder, atau tanggal. Perbandingan gelombang historis — tumpuk jejak hari ini di atas jejak tahun lalu untuk mengidentifikasi degradasi kabel progresif sebelum terjadi gangguan.
Baterai Lithium 10400mAH: Pengisian daya 1 jam menghasilkan siaga 2 jam; pengisian daya penuh 4 jam dari kosong. Menguji gangguan sirkuit terbuka dan resistansi rendah dengan baterai — tidak perlu generator.
Fungsi Pemeriksaan Mandiri: Uji mandiri bawaan mengirimkan sinyal multi-pulsa untuk verifikasi diagnostik sebelum penyebaran lapangan. Mengonfirmasi integritas instrumen, kopling, dan pengkabelan dalam waktu kurang dari 30 detik.
Pemulihan Sistem Satu Tombol: Pintasan desktop mengembalikan sistem operasi XP ke keadaan pabrik dalam hitungan menit — tidak perlu dukungan TI jika sistem rusak. Proses pemulihan otomatis penuh.
Spesifikasi Teknis
| Parameter |
Spesifikasi |
| Tampilan |
LCD sentuh industri 12,1 inci, dapat dibaca di bawah sinar matahari; stylus disertakan |
| Platform |
komputer industri; USB ×2; dukungan keyboard/mouse |
| Frekuensi Pengambilan Sampel |
400MHz |
| Resolusi Pembacaan |
0,1m |
| Akurasi Pengujian |
<0,5m |
| Jangkauan Pengujian |
≥68km; preset: <1km >3km |
| Titik Buta Pengujian |
≤10m |
| Kesalahan Pengukuran |
≤±(0,5%×L+1m), L = panjang kabel |
| Metode Pengujian |
Pulsa LV / kilat HV / multi-pulsa ARC 8-pulsa |
| Amplitudo Pulsa |
400V |
| Lebar Pulsa |
0,25μs / 2μs / 4μs |
| Tegangan Tahan Kopling |
DC 35kV |
| Pengaturan Penundaan |
1–10s (metode multi-pulsa) |
| Penyimpanan Gelombang |
Penyimpanan besar; penamaan berkas; perbandingan historis |
| Baterai |
lithium 10400mAH; pengisian daya 1 jam = siaga 2 jam; pengisian daya penuh 4 jam |
| Input Daya (Pengisian Daya) |
AC 110V~240V, 50Hz/60Hz |
| Jenis Kabel yang Didukung |
XLPE, PVC, selubung karet, kertas berimpregnasi minyak; kecepatan yang dapat disesuaikan |
| Dimensi (Host) |
430 × 380 × 220mm; 10kg |
| Dimensi (Kopling) |
430 × 380 × 220mm; 10kg |
| Kondisi Operasi |
-20°C~+65°C; ≤90% RH; 750±30mmHg |
| Kepatuhan |
GB/T 18268.1; DL/T 849.1-2019; JJF1042-2020; CE; ISO |
| Garansi |
1 Tahun gratis; dukungan teknis seumur hidup |
daftar kemasan
|
Daftar dan diagram komposisi instrumen
|
|
Nama
|
Jumlah.
|
Foto
|
Nama
|
Jumlah.
|
Foto
|
|
Penguji gangguan kabel
|
1
|
|
Kopling
|
1
|
|
|
Stylus
|
1
|
|
Garis Q Ganda
|
1
|
|
|
Garis Q Tunggal
|
1
|
|
Kabel daya
|
1
|
|
|
Sampler
|
1
|
|
Kabel tegangan tinggi kopling A
|
1
|
|
|
Kabel ground
|
1
|
|
Kabel tegangan tinggi kopling B
|
1
|
|
Komponen Standar
| Item |
Jumlah |
Item |
Jumlah |
| Penguji Gangguan Kabel (Host) |
1 |
Kopling Pulsa (DC 35kV) |
1 |
| Stylus |
1 |
Kabel Q Tunggal (1,5m) |
1 |
| Kabel Q Ganda (2m) |
1 |
Sampler |
1 |
| Kabel Daya (1,8m) |
1 |
Kabel HV Kopling A (2m) |
1 |
| Kabel HV Kopling B (2m) |
1 |
Kabel Ground (2,5m) |
1 |
Minta penawaran untuk XHGG502 — tanyakan tentang profil kecepatan kabel kustom untuk inventaris kabel spesifik Anda.
