Prosedur Pengujian untuk Kerusakan Kabel Daya
Penguji kerusakan kabel harus melalui langkah-langkah berikut untuk menemukan kerusakan kabel daya:
(1) Pahami kabel yang rusak: tingkat tegangan tahan, panjang kabel, media isolasi, resistansi isolasi, jalur yang terkubur, dan penyebab kerusakan.
(2) Analisis sifat kerusakan kabel: gunakan "pulsa tegangan rendah" dari penguji kerusakan kabel untuk menguji panjang semua kabel fase dari kabel yang rusak dan kalibrasi kecepatan transmisi gelombang radio dari kabel yang rusak; gunakan penguji resistansi isolasi untuk mengukur nilai resistansi isolasi kerusakan.
(3) Pilih metode pengujian yang sesuai: gunakan penguji kerusakan kabel untuk melakukan pengujian kasar kerusakan kabel.
(4) Pengukuran yang tepat dari titik kerusakan kabel: termasuk pencarian arah dan kedalaman kabel yang terkubur dan penentuan posisi yang tepat dari titik kerusakan.
(5) Analisis kesalahan: Lakukan analisis kesalahan (kesalahan pengukuran, kesalahan interpretasi kecepatan transmisi, kesalahan instrumen) pada hasil pengujian kerusakan kabel.

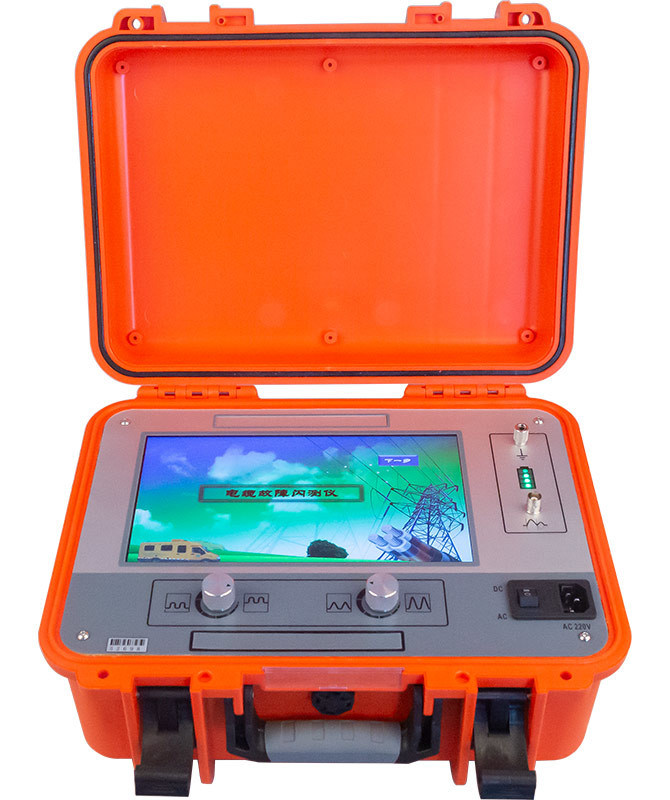

Pencari lokasi kerusakan kabel bawah tanah XHGG501D, antarmuka perangkat lunak pengoperasian yang sederhana, kontrol terpusat chip tunggal, mode pengoperasian sentuh, baterai lithium-ion berkapasitas besar bawaan, stabil dan andal, mudah digunakan.
Pencari lokasi kerusakan kabel ini adalah instrumen khusus untuk mengukur dan menganalisis status kerusakan kabel daya dan jarak kerusakan. Pencari lokasi kerusakan kabel ini mengadopsi teknologi elektronik modern untuk mewujudkan penyaringan sinyal, akuisisi, pemrosesan data, tampilan grafik, dan analisis grafik untuk menyelesaikan pengukuran kecepatan kabel, pengujian panjang kabel, pengujian jarak kerusakan kabel, pengujian resistansi.
XHGG501D cocok untuk kerusakan resistansi rendah, hubungan pendek, rangkaian terbuka dan pemutusan, serta kebocoran resistansi tinggi dan kerusakan resistansi tinggi flashover dari kabel daya, kabel koaksial, kabel lampu jalan, kabel yang terkubur, dll. dari berbagai bahan dengan penampang yang berbeda dan media yang berbeda.
Fitur
• Tampilan LCD 10" kelas industri, suhu kerja -20℃～+60℃
• Kontrol terpusat chip tunggal, mode pengoperasian sentuh, kemampuan anti-interferensi yang kuat
• Memiliki fungsi seperti pengukuran jarak, pengukuran kecepatan, dan pengukuran resistansi
• Pengambilan sampel berkelanjutan sepenuhnya otomatis, penangkapan bentuk gelombang tepat waktu dan akurat
• Dengan metode pengambilan sampel pulsa tegangan rendah, metode pengambilan sampel flashover
• Paket baterai berkapasitas besar bawaan, mudah digunakan
• Mengadopsi casing pelindung, tidak lebih rendah dari PI54
Parameter teknis:
| Frekuensi pengambilan sampel |
100MHz |
| Lebar pulsa |
0.1uS/2uS |
| Resolusi minimum |
0.5m |
| Zona buta pengujian |
≤20m |
| Rentang jangkauan |
≤30km |
| Kesalahan pengukuran |
≤±(0.5%×L+1m), L adalah panjang kabel |
| Mode catu daya |
pengisian 220VAC±10%, 50Hz/60Hz; catu daya baterai lithium 5200mAH bawaan; |
| Kondisi kerja |
-20～+60℃, kelembaban relatif≤90%; |
| Volume(mm) |
358L×284W×168H |
| Berat |
4.6kg |
