Deskripsi Produk25kg Ultra-Ringan

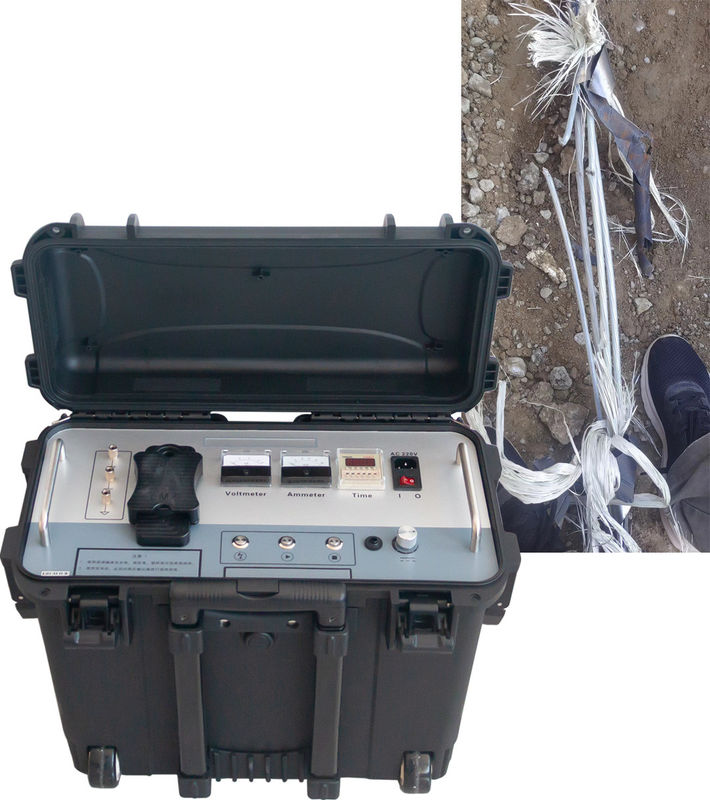

PeraturanXHHV535-2Ladalah generator tegangan tinggi DC portabel ultra-ringan yang memberikan1225J energi pelepasanpada hingga 35 kV untuk lokasi kesalahan kabel listrik bawah tanah dan uji daya DC.25kg, ini adalah unit teringan dalam seri XHHV535 making it the ideal choice for field engineers who prioritizeportabilitas maksimumtanpa mengorbankan kemampuan.
Mengintegrasikan sumber tegangan tinggi DC,Kondensator penyimpanan energi 2μF, dan lubang bola pembuangan tegangan tinggi ke dalam sasis kompak tunggal, XHHV535-2L sepenuhnya menggantikan transformer tes tradisional, kotak operasi,dan kondensator penyimpanan energi pulsa yang beratnya lebih100 kilogram digabungkanDesainnya yang tahan sirkuit pendek memungkinkan output tegangan tinggi untuk langsung sirkuit pendek ke tanah sambil melanjutkan operasi normalDL/T846-2016danDL/T474-2017.
Fitur Utama
- Otomatisarus berlebihan, tegangan berlebihan, dan suhu berlebihanperlindungan
- DC tahan tegangandanpelepasan impulsoperasi dua modus
- output pulsa tegangan tinggi adalahseragam dan terkontrol
- Perlindungan super-sekuritas: output tegangan tinggi dapat langsung pendek ke tanah dan terus bekerja
- Dual 1.5 tingkat pointer meteruntuk pemantauan waktu nyata arus dan tegangan yang intuitif dari siklus pembuangan penuh
- Pengukuran tegangan sisi tegangan tinggiuntuk akurasi real-time
- Perlindungan start nol: Potensiometer kembali ke nol untuk operasi yang aman
- Desain pengukuran tegangan tinggi yang unik: voltmeter menunjukkantegangan kapasitor secara real timebahkan dalam keadaan berhenti
- Interval pelepasan yang dapat disesuaikanuntuk sinkronisasi akustik-magnetik selama deteksi kesalahan
- Sesuai denganDL/T846-2016danDL/T474-2017
Parameter teknis
| Tegangan Tinggi Dampak |
0~35kV (default 0~32kV) |
| Tegangan Burn Through |
0 ~ 32kV |
| Kondensator terintegrasi |
2μF |
| Energi pelepasan |
0~1225J (default 0~1024J) |
| Polaritas Tegangan Keluar |
Polaritas negatif |
| Arus sirkuit pendek |
0 ~ 320mA |
| Kekuatan dampak |
400W |
| Keakuratan Tegangan Tinggi |
1.5 tingkat |
| Perlindungan terhadap Suhu Terlalu Tinggi |
65°C |
| Perlindungan Overcurrent |
8mA (> 4S) sisi tegangan tinggi |
| Berat badan |
Tidak lebih dari 25kg |
| Dimensi |
540L x 310W x 460H mm |
| Sumber Daya |
AC220V±10%, 50Hz±1Hz (60Hz dapat disesuaikan) |
| Suhu Lingkungan |
-25 ~ +65°C |
Komponen Sistem
| komponen |
Qty |
Deskripsi |
| Unit tuan rumah |
1 |
Generator tegangan tinggi DC terintegrasi |
| Kabel output tegangan tinggi |
1 |
Menghubungkan host ke inti kabel yang sedang diuji |
| Kawat tanah |
1 |
4mm2 instrument ground + 2,5mm2 discharge rod ground |
| Kabel listrik |
1 |
Kabel daya instrumen AC220V |
| Fuse |
5 |
Fuse cadangan untuk sistem listrik AC220V |
| Tongkat pembuangan |
1 |
DC current-limiting / short-circuit discharge |
Aplikasi Target
XHHV535-2L dibangun khusus untukteknisi pelayanan lapangan,kontraktor pengujian kabel independen, dankru pemeliharaan utilitasyang membutuhkan generator gelombang portabel satu orang yang dapat dibawa antara lokasi tanpa peralatan angkat.Pengangkutan operator tunggalideal untuk lokasi kesalahan kabel distribusi tegangan rendah, pengujian persiyapan instalasi kabel baru,dan program pemeliharaan pencegahan yang dijadwalkan di mana penyebaran cepat dan jejak logistik minimal sangat penting.
Pertanyaan yang Sering Diajukan
T: Bagaimana generator tegangan tinggi bekerja dalam deteksi kesalahan kabel?
Generator tegangan tinggi melepaskan impuls energi tinggi ke dalam kabel yang rusak, menciptakan busur tegangan tinggi yang dikendalikan di titik kesalahan.Busur ini menghasilkan baik sinyal akustik (suara berdebar-debar keras yang terdeteksi oleh mikrofon darat) dan pulsa elektromagnetik (terdeteksi oleh penerima induktif)Dengan menggabungkan waktu kedatangan sinyal akustik dan elektromagnetik, operator dapat menentukan lokasi kesalahan yang tepat dengan presisi teknik yang dikenal sebagai sinkronisasi akustik-magnetik.
T: Jangkauan tegangan apa yang harus saya pilih untuk berbagai jenis kabel?
Pemilihan tegangan mengikuti tegangan operasi nominal kabel sebagai pedoman umum. Untuk kabel tegangan rendah (hingga 1kV), gunakan kisaran 8kV atau 12kV. Untuk kabel distribusi tegangan menengah (6-15kV),kisaran 16 kV sesuaiUntuk kabel transmisi tegangan tinggi (35 kV dan lebih tinggi), gunakan kisaran 32 kV.Selalu konsultasikan spesifikasi tegangan uji maksimum produsen kabel dan pastikan semua izin keselamatan dipertahankan selama operasi tegangan tinggi.
T: Apa tindakan pencegahan keselamatan yang harus diperhatikan selama operasi generator lonjakan?
Pengujian generator tegangan tinggi membutuhkan protokol keamanan yang ketat. Selalu periksa kabel benar-benar de-energi dan terisolasi dari semua sumber daya sebelum koneksi.Menetapkan perimeter keamanan minimal 5 meter di sekitar zona uji dengan tanda peringatanSemua personel harus mengenakan PPE yang sesuai termasuk pakaian arc-rated, sarung tangan isolasi HV, dan overshoes dielektrik.Henti darurat, dan interlock tegangan nol memberikan lapisan perlindungan tambahan tetapi tidak boleh menggantikan prosedur keselamatan yang tepat.
T: Apa keuntungan dari beberapa tingkat energi (Joule) pada unit ini?
Tingkat energi yang berbeda melayani tujuan diagnostik yang berbeda.864J1024J) sangat ideal untuk konfirmasi kesalahan awal dan menemukan kesalahan resistensi tinggi di mana energi yang berlebihan dapat memperburuk kerusakan kabel. Energi menengah (1225J 2048J) memberikan kekuatan sinyal akustik yang optimal untuk sebagian besar penentuan kesalahan rutin. Energi tinggi (2450J +) disediakan untuk kabel yang sangat panjang, skenario penguburan yang dalam,atau kesalahan impedansi tinggi yang membutuhkan generasi busur yang lebih kuat untuk menghasilkan tanda akustik yang terdeteksiPemilihan tiga tingkat memungkinkan operator untuk mencocokkan output energi dengan kondisi lapangan.
T: Jaminan dan dukungan apa yang disertakan dengan generator lonjakan ini?
Jaminan standar 12 bulan terhadap cacat manufaktur dengan dukungan teknis seumur hidup. CE dan ISO 9001:2015 disertifikasi. Setiap unit termasuk generator lonjakan, kabel output HV, kabel tanah,batang pembuangan, manual pengguna, dan kasus transportasi yang kokoh. instalasi di tempat, pengoperasian, dan pelatihan keselamatan operator tersedia atas permintaan. suku cadang termasuk celah pembuangan, kondensator,dan dioda HV disimpan untuk penggantian cepat.
