Deskripsi Produk
Generator pulsa tegangan tinggi XHHV535-4TS dapat digunakan untuk uji pelepasan impuls dan uji ketahanan tegangan dalam pengujian kerusakan kabel tegangan rendah dan tinggi. Modul bentuk gelombang pengambilan sampel kerusakan kabel presisi tinggi dan transformator kecil dipasang di dalam, yang benar-benar dapat mencapai efek tidak rusak oleh benturan, dan juga memiliki fungsi benturan waktu otomatis, benturan manual, dan uji ketahanan tegangan.

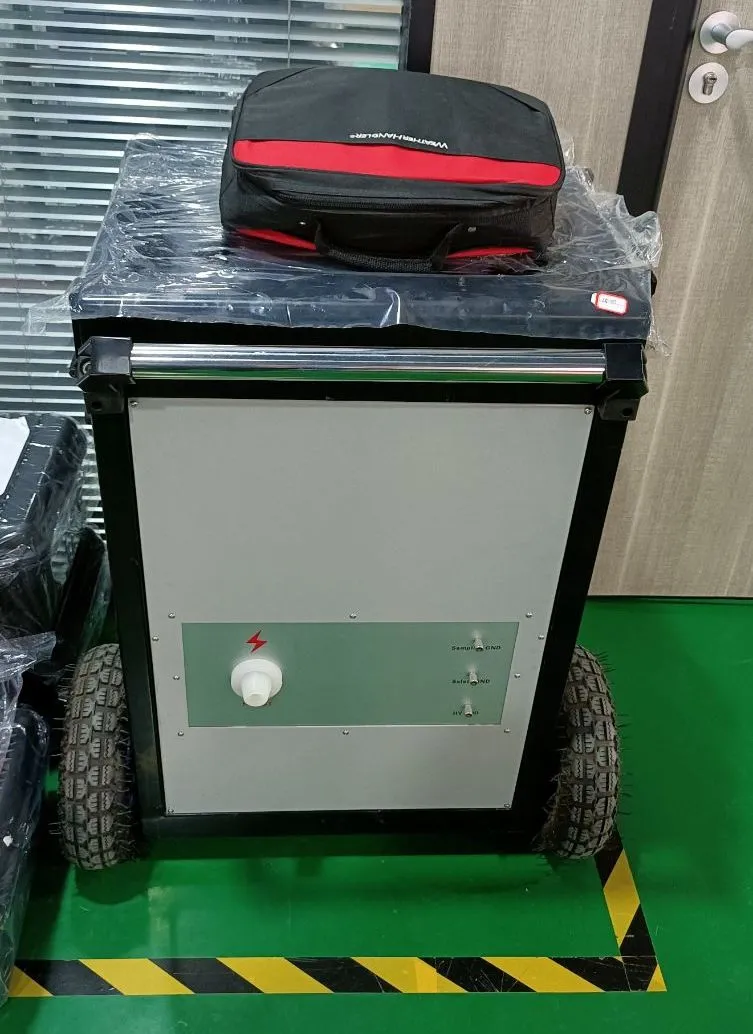

Perangkat ini mengintegrasikan sumber DC tegangan tinggi, kapasitor penyimpanan energi, perangkat bola pelepasan, perangkat pelepasan otomatis, dan perangkat peralihan tingkat tegangan ke dalam instrumen eksperimental kelas atas tipe troli. Ini adalah instrumen eksperimental kelas atas tipe troli. Peralatan ini sepenuhnya memecahkan masalah kemudahan penggunaan, portabilitas, keamanan, dan keandalan perangkat eksperimental tradisional.

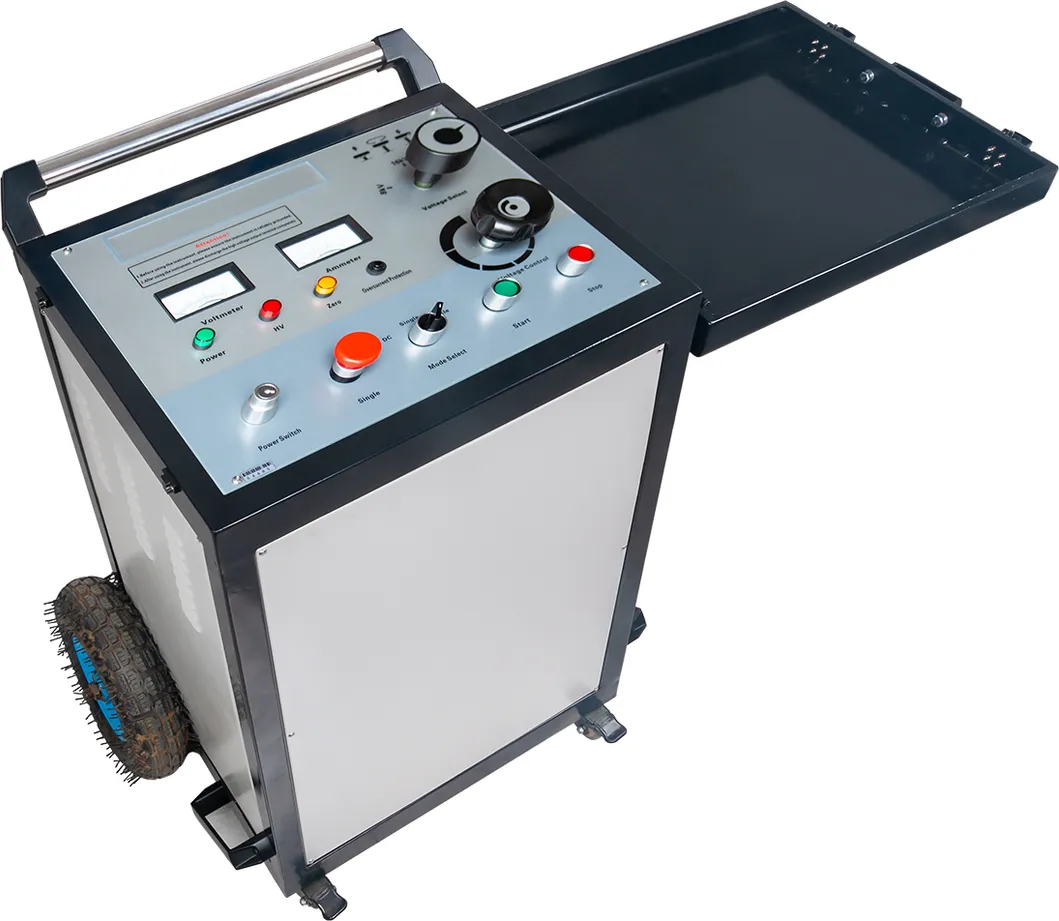

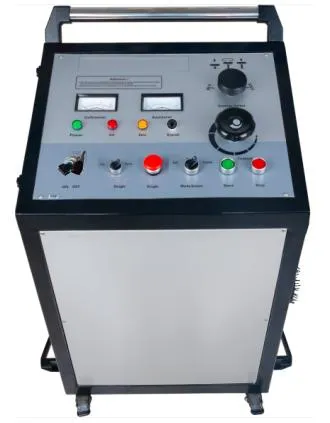

Saat troli XHHV535-4TS generator pulsa tegangan tinggi sedang digunakan, setelah memilih sakelar fungsi, tekan tombol mulai untuk melakukan pekerjaan penguatan tegangan tinggi. Setelah digunakan, tekan tombol berhenti, dan sistem internal akan secara otomatis melepaskan sisa tegangan tinggi pada akumulator.
Generator lonjakan tegangan tinggi juga memiliki fungsi perlindungan mulai nol, yang dapat membuat operasi perangkat lebih aman dan andal. Memiliki fungsi perlindungan hubung singkat super, yang dapat membuat output tegangan tinggi bekerja langsung ke tanah. Dengan fungsi peralihan rentang tegangan tiga tingkat dan kapasitas kapasitansi, pengguna dapat memilih roda gigi adaptasi tegangan peralatan yang berbeda sesuai dengan kebutuhan tegangan kabel yang berbeda, membuat proses pengujian lebih mudah.
Parameter Produk
| Tegangan tinggi impuls | Penyesuaian tiga tingkat 0~32kV, 0~16kV, 0~8kV |
|---|
| Tekanan parsial tegangan tinggi | Tingkat 1,5 |
|---|
| Kapasitor bawaan | Penyesuaian tiga kecepatan 4μF/32kV, 16μF/16kV, 64μF/8kV |
|---|
| Daya pelepasan | keduanya 2048J |
|---|
| Daya benturan | 2KVA |
|---|
| Polaritas tegangan output | polaritas negatif |
|---|
| Waktu benturan | sekitar 5 detik untuk benturan otomatis, waktu kontrol sewenang-wenang untuk benturan manual |
|---|
| Perlindungan suhu berlebih | 85ºC |
|---|
| Catu daya | AC220V±10%, 50Hz±2Hz (60Hz dapat disesuaikan) |
|---|
| Suhu lingkungan | -20~+50ºC |
|---|
▎Pertanyaan yang Sering Diajukan
T: Bagaimana cara kerja generator lonjakan tegangan tinggi dalam deteksi kerusakan kabel?
Generator lonjakan melepaskan pulsa berenergi tinggi ke dalam kabel yang rusak, menciptakan busur tegangan tinggi yang terkontrol pada titik kerusakan. Busur ini menghasilkan sinyal akustik (suara dentuman keras yang dapat dideteksi oleh mikrofon tanah) dan pulsa elektromagnetik (dapat dideteksi oleh penerima induktif). Dengan menggabungkan waktu kedatangan sinyal akustik dan elektromagnetik, operator dapat menentukan lokasi kerusakan yang tepat dengan presisi—teknik yang dikenal sebagai sinkronisasi akustik-magnetik.
T: Rentang tegangan mana yang harus saya pilih untuk jenis kabel yang berbeda?
Pemilihan tegangan mengikuti tegangan operasi pengenal kabel sebagai panduan umum. Untuk kabel tegangan rendah (hingga 1kV), gunakan rentang 8kV atau 12kV. Untuk kabel distribusi tegangan menengah (6-15kV), rentang 16kV sudah sesuai. Untuk kabel transmisi tegangan tinggi (35kV ke atas), gunakan rentang 32kV. Selalu konsultasikan spesifikasi tegangan uji maksimum pabrikan kabel dan pastikan semua jarak aman terjaga selama operasi tegangan tinggi.
T: Tindakan pencegahan keselamatan apa yang harus diamati selama pengoperasian generator lonjakan?
Pengujian generator lonjakan tegangan tinggi memerlukan protokol keselamatan yang ketat. Selalu verifikasi bahwa kabel telah sepenuhnya dinonaktifkan dan diisolasi dari semua sumber daya sebelum penyambungan. Tetapkan perimeter keselamatan minimum 5 meter di sekitar zona pengujian dengan rambu peringatan. Semua personel harus mengenakan APD yang sesuai termasuk pakaian tahan busur, sarung tangan isolasi HV, dan sepatu pelindung dielektrik. Fitur keselamatan terintegrasi—pelepasan otomatis saat daya mati, berhenti darurat, dan interlock tegangan nol—memberikan lapisan perlindungan tambahan tetapi tidak boleh menggantikan prosedur keselamatan yang tepat.
T: Apa keuntungan dari beberapa tingkat energi (Joule) pada unit ini?
Tingkat energi yang berbeda melayani tujuan diagnostik yang berbeda. Pengaturan energi rendah (misalnya, 864J–1024J) ideal untuk konfirmasi kerusakan awal dan menemukan kerusakan resistansi tinggi di mana energi berlebihan dapat memperburuk kerusakan kabel. Energi sedang (1225J–2048J) memberikan kekuatan sinyal akustik yang optimal untuk sebagian besar penentuan lokasi kerusakan rutin. Energi tinggi (2450J+) disediakan untuk kabel yang sangat panjang, skenario penguburan dalam, atau kerusakan impedansi tinggi yang memerlukan pembangkitan busur yang lebih kuat untuk menghasilkan tanda akustik yang dapat dideteksi. Pemilihan tiga tingkat memungkinkan operator untuk mencocokkan output energi dengan kondisi lapangan.
T: Garansi dan dukungan apa yang disertakan dengan generator lonjakan ini?
Garansi standar 12 bulan terhadap cacat manufaktur dengan dukungan teknis seumur hidup. Bersertifikat CE dan ISO 9001:2015. Setiap unit mencakup generator lonjakan, kabel output HV, kabel ground, batang pelepasan, manual pengguna, dan troli tugas berat dengan roda pengunci untuk transportasi yang aman. Pemasangan di lokasi, komisioning, dan pelatihan keselamatan operator tersedia berdasarkan permintaan. Suku cadang termasuk celah pelepasan, kapasitor, dan dioda HV tersedia untuk penggantian cepat.
