Gambaran Umum Sistem

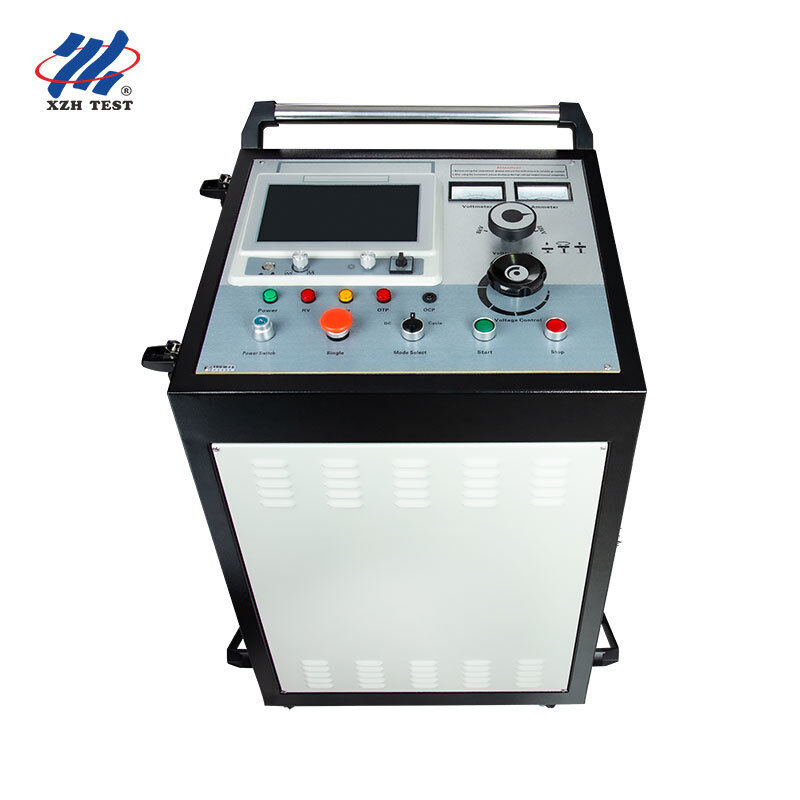

XHHV535-4TSB adalah sistem pengujian gangguan kabel terintegrasi untuk mendeteksi gangguan isolasi utama pada kabel daya dengan tingkat tegangan 35kV ke bawah, dan untuk mengkalibrasi panjang kabel. Sistem ini terdiri dari dua komponen terintegrasi: penguji gangguan kabel TDR layar sentuh dan generator pulsa tegangan tinggi, membentuk solusi diagnostik turnkey yang lengkap.
Sistem pengujian gangguan kabel ini berlaku untuk gangguan resistansi rendah, korsleting, rangkaian terbuka, dan rangkaian putus pada kabel daya, kabel koaksial frekuensi tinggi, kabel lampu jalan, dan kabel tanam dari berbagai bahan dan dengan penampang serta media yang berbeda, serta gangguan kebocoran resistansi tinggi dan gangguan kilat resistansi tinggi. Parameter teknis mematuhi GB/T 18268.1, DL/T 849.1-2019, dan JJF1042-2020.
Komponen Sistem
Penguji Gangguan Kabel
- Operasi layar sentuh dengan kontrol mikrokontroler chip tunggal terpusat
- Baterai lithium-ion berkapasitas tinggi bawaan untuk operasi lapangan mandiri
- Metode gelombang berjalan untuk pra-lokasi gangguan kabel TDR
- Tiga mode pengujian: Pulsa tegangan rendah, Kilat tegangan tinggi, Multi-pulsa (ARC)
- Catu daya independen mencegah interferensi selama pelepasan impuls
- Bawaan megohmmeter untuk pengukuran resistansi isolasi
- Kemampuan penyimpanan gelombang dan pemrosesan file
Generator Pulsa Tegangan Tinggi
- Ditenagai AC220V dengan energi pelepasan 2048J pada hingga 32kV
- Operasi Tri-mode: Tahan DC, Pulsa Tunggal, Pulsa Berkala
- Bawaan kapasitor penyimpanan energi 4μF dan celah bola pelepasan
- Perangkat umpan balik sinyal untuk pengambilan sampel penguji gangguan kabel yang mulus
- Perlindungan posisi nol dan pelepasan otomatis saat dimatikan
- Perlindungan arus berlebih, tegangan berlebih, dan suhu berlebih
- Pengukuran arus dan tegangan analog level 1,5
Parameter Teknis
| Penguji Gangguan Kabel |
|---|
| Metode Pengujian | Pulsa tegangan rendah, Kilat tegangan tinggi, Multi-pulsa (ARC) |
|---|
| Tingkat Pengambilan Sampel | 200MHz |
|---|
| Rentang Pengujian | Hingga 60km |
|---|
| Lebar Pulsa | 0.2μs & 2μs |
|---|
| Zona Buta | ≤10m |
|---|
| Tampilan | LCD layar sentuh |
|---|
| Baterai | Lithium-ion berkapasitas tinggi bawaan |
|---|
| Generator Pulsa Tegangan Tinggi |
|---|
| Tegangan Tinggi Dampak | 0~32kV (dapat disesuaikan) |
|---|
| Kapasitor Bawaan | 4μF |
|---|
| Energi Pelepasan | 2048J |
|---|
| Mode Keluaran | Tahan DC / Pulsa Tunggal / Pulsa Berkala |
|---|
| Akurasi | Level 1,5 |
|---|
| Catu Daya | AC220V±10%, 50Hz (60Hz dapat disesuaikan) |
|---|
| Kepatuhan |
|---|
| Standar | DL/T 849.1-2019 · GB/T 18268.1 · JJF1042-2020 |
|---|
Aplikasi Target
Sistem terintegrasi ini dirancang untuk tim lapangan utilitas listrik, penyedia layanan pengujian kabel, dan tim pemeliharaan industri yang membutuhkan solusi diagnostik gangguan kabel yang lengkap dan siap pakai. Desain terintegrasi dua komponen menghilangkan masalah kompatibilitas antara penguji dan generator pulsa terpisah, sementara megohmmeter dan baterai lithium bawaan memungkinkan operasi lapangan yang sepenuhnya mandiri tanpa sumber daya eksternal untuk unit TDR.
▎Pertanyaan yang Sering Diajukan
T: Bagaimana cara kerja generator lonjakan tegangan tinggi dalam deteksi gangguan kabel?
Generator lonjakan melepaskan pulsa berenergi tinggi ke dalam kabel yang rusak, menciptakan busur tegangan tinggi yang terkontrol pada titik gangguan. Busur ini menghasilkan sinyal akustik (suara dentuman keras yang dapat dideteksi oleh mikrofon tanah) dan pulsa elektromagnetik (dapat dideteksi oleh penerima induktif). Dengan menggabungkan waktu kedatangan sinyal akustik dan elektromagnetik, operator dapat menentukan lokasi gangguan yang tepat dengan presisi—sebuah teknik yang dikenal sebagai sinkronisasi akustik-magnetik.
T: Rentang tegangan mana yang harus saya pilih untuk jenis kabel yang berbeda?
Pemilihan tegangan mengikuti tegangan operasi terukur kabel sebagai panduan umum. Untuk kabel tegangan rendah (hingga 1kV), gunakan rentang 8kV atau 12kV. Untuk kabel distribusi tegangan menengah (6-15kV), rentang 16kV sesuai. Untuk kabel transmisi tegangan tinggi (35kV ke atas), gunakan rentang 32kV. Selalu konsultasikan spesifikasi tegangan uji maksimum pabrikan kabel dan pastikan semua jarak aman terjaga selama operasi tegangan tinggi.
T: Tindakan pencegahan keselamatan apa yang harus diamati selama operasi generator lonjakan?
Pengujian generator lonjakan tegangan tinggi memerlukan protokol keselamatan yang ketat. Selalu pastikan kabel sepenuhnya tidak berenergi dan terisolasi dari semua sumber daya sebelum penyambungan. Tetapkan perimeter keselamatan minimum 5 meter di sekitar zona pengujian dengan rambu peringatan. Semua personel harus mengenakan APD yang sesuai termasuk pakaian tahan busur, sarung tangan isolasi HV, dan sepatu pelindung dielektrik. Fitur keselamatan terintegrasi—pelepasan otomatis saat daya mati, berhenti darurat, dan interlock tegangan nol—memberikan lapisan perlindungan tambahan tetapi tidak boleh menggantikan prosedur keselamatan yang tepat.
T: Apa keuntungan dari beberapa tingkat energi (Joule) pada unit ini?
Tingkat energi yang berbeda melayani tujuan diagnostik yang berbeda. Pengaturan energi rendah (misalnya, 864J–1024J) ideal untuk konfirmasi gangguan awal dan menemukan gangguan resistansi tinggi di mana energi yang berlebihan dapat memperburuk kerusakan kabel. Energi sedang (1225J–2048J) memberikan kekuatan sinyal akustik yang optimal untuk sebagian besar penentuan lokasi gangguan rutin. Energi tinggi (2450J+) dicadangkan untuk kabel yang sangat panjang, skenario penguburan dalam, atau gangguan impedansi tinggi yang memerlukan pembangkitan busur yang lebih kuat untuk menghasilkan tanda akustik yang dapat dideteksi. Pilihan tiga tingkat memungkinkan operator untuk mencocokkan keluaran energi dengan kondisi lapangan.
T: Garansi dan dukungan apa yang disertakan dengan generator lonjakan ini?
Garansi standar 12 bulan terhadap cacat manufaktur dengan dukungan teknis seumur hidup. Bersertifikat CE dan ISO 9001:2015. Setiap unit mencakup generator lonjakan, kabel keluaran HV, kabel ground, batang pelepasan, manual pengguna, dan solusi transportasi pelindung. Pemasangan di tempat, komisioning, dan pelatihan keselamatan operator tersedia berdasarkan permintaan. Suku cadang termasuk celah pelepasan, kapasitor, dan dioda HV tersedia untuk penggantian cepat.
