| Fungsi |
Pengukuran resistansi tanah 2/3/4-kutub, resistivitas tanah, tegangan tanah, tegangan AC |
| Catu Daya |
DC 9V (Baterai kering Zi-Mn R14S 1.5V 6 PCS, siaga terus menerus selama 300 jam) |
Rentang Pengukuran
|
Resistansi Tanah: 0.00Ω-30.00kΩ |
| Resistivitas Tanah: 0.00Ωm-9000kΩm |
| Tegangan Tanah: 0V~600V |
| Mode Pengukuran |
Pengukuran 4-kutub presisi, pengukuran 3-kutub, pengukuran 2-kutub sederhana |
| Metode Pengukuran |
Resistansi Tanah: metode perubahan kutub arus terukur, arus pengukuran 20mA Maks
Resistivitas Tanah: pengukuran 4-kutub (metode Wenner)
Tegangan Tanah: perbaikan rata-rata (antara P(S)-ES) |
| Frekuensi Uji |
128Hz/111Hz/105Hz/94Hz(AFC) |
| Arus Uji Hubung Singkat |
AC 20mA maks |
| Arus Uji Sirkuit Terbuka |
AC 40V maks |
| Gelombang Tegangan Uji |
Gelombang sinus |
| Rentang Jarak Elektroda |
Dapat diatur 1m-100m |
| Pergeseran |
Resistansi tanah: 0.00Ω-30.00kΩ, pergeseran otomatis |
| Resistivitas Tanah: 0.00Ωm-9000kΩm, pergeseran otomatis |
| Lampu Latar |
Lampu latar layar biru, cocok untuk tempat redup |
| Mode Tampilan |
Tampilan LCD super-besar 4-digital, lampu latar layar biru |
| Indikator Pengukuran |
Selama pengukuran, indikator flash LED, tampilan hitung mundur LCD, indikator bilah kemajuan |
| Dimensi Bingkai LCD |
128mm×75mm |
| Dimensi Jendela LCD |
124mm×67mm |
| Dimensi |
P×L×T: 215mm×190mm×95mm |

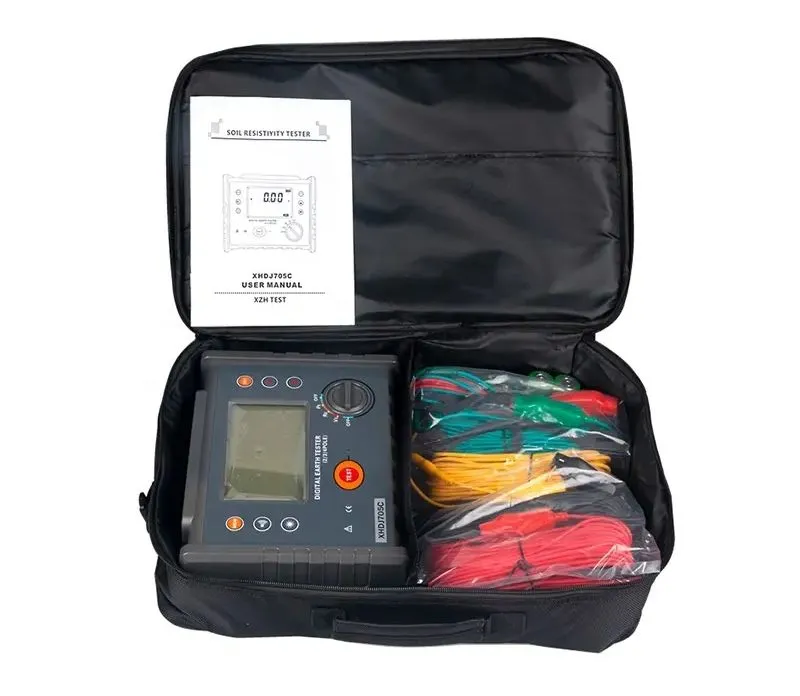

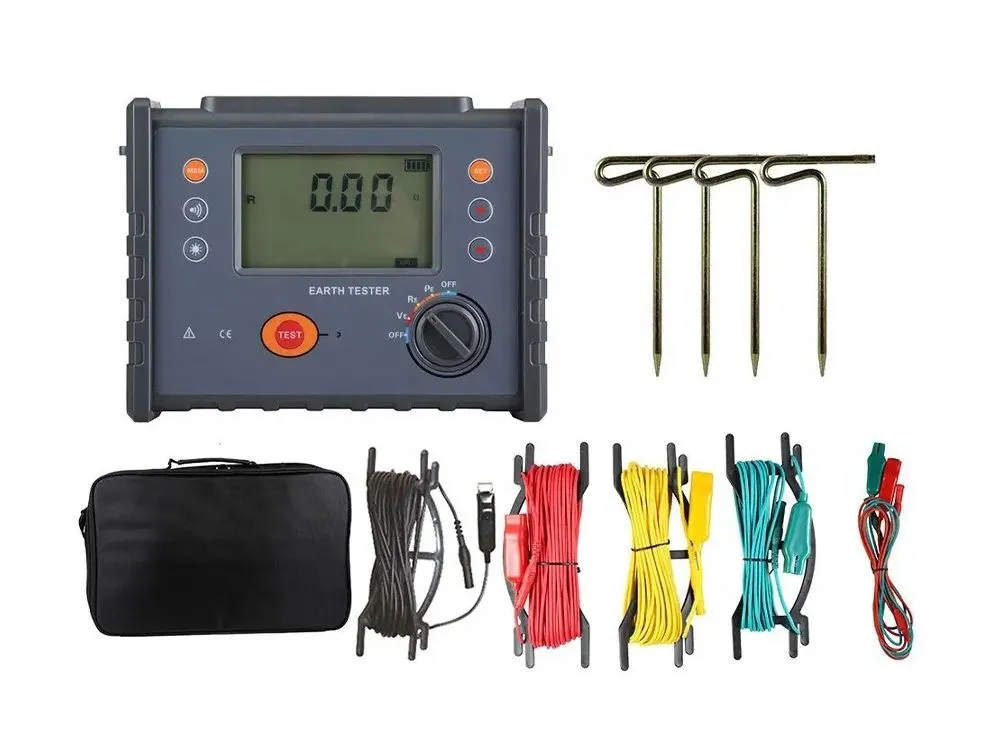

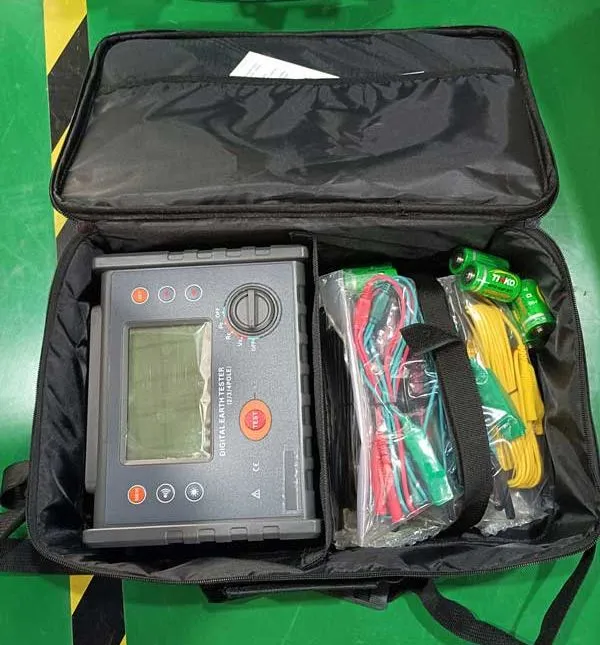

| Kabel Uji Standar |
4 kabel: masing-masing untuk merah 20m, hitam 20m, kuning 10m, dan hijau 10m |
| Kabel Uji Sederhana |
2 kabel: 1 buah merah 1.6m dan 1 buah hitam 1.6m |
| Batang Pembumian Tambahan |
4 kabel: Φ10mm×150mm |
| Laju Pengukuran |
Tegangan ke tanah: sekitar 3 kali/detik |
| |
Resistansi tanah, resistivitas tanah: sekitar 5 detik/waktu |
| Waktu Pengukuran |
Lebih dari 5000 kali (Uji hubung singkat, waktu interval harus setidaknya 30 detik) |
| Tegangan Sirkuit |
di bawah AC 600V |
| Antarmuka USB |
Dengan antarmuka USB, Mendukung pengawasan perangkat lunak, data penyimpanan dapat diunggah ke komputer, disimpan atau dicetak. |
| Kabel Komunikasi USB |
Satu buah kabel komunikasi USB, panjang 1.5m |
| Penyimpanan Data |
300 set, "MEM" indikator penyimpanan ikon, tampilan "FULL" ikon untuk menunjukkan penyimpanan penuh |
| Tahan Data |
Fungsi tahan data: "HOLD" tampilan ikon |
| Baca Data |
Fungsi baca data: "READ" tampilan ikon |
| Tampilan Overflow |
Melebihi fungsi luapan rentang pengukuran: "OL" tampilan ikon |
| Uji Interferensi |
Kenali sinyal interferensi secara otomatis, "NOISE" tampilan ikon ketika tegangan interferensi melebihi 5V |
| Uji Pembumian Tambahan |
Dapat mengukur resistansi tanah tambahan, 0.00KΩ-30kΩ(100R+rC<50kΩ, 100R+rP<50kΩ) |
| Fungsi Alarm |
Ketika nilai pengukuran melebihi nilai pengaturan alarm, ada suara alarm "Toot-toot-toot" |
| Tegangan Baterai |
Ketika tegangan baterai menurun menjadi sekitar 7.5V, ikon rendah tegangan baterai akan ditampilkan, mengingatkan untuk mengganti baterai. |
Konsumsi Daya
|
Siaga: sekitar 20mA (Lampu latar mati) |
| Boot dan dengan lampu latar: sekitar 45mA (25mA tanpa lampu latar) |
| Pengukuran: sekitar 100mA (Lampu latar mati) |
Berat
|
Total berat: 4.5kg (termasuk paket) |
| Penguji: 950g (termasuk baterai) |
| Kabel pengujian: 1560g |
| Batang pembumian tambahan: 935g (4 buah) |
| Suhu & Kelembaban Kerja |
-10ºC-40ºC, di bawah 80%rh |
| Suhu & Kelembaban Penyimpanan |
-20ºC-60ºC, di bawah 70%rh |
| Perlindungan Kelebihan Beban |
Mengukur resistansi tanah: antara setiap antarmuka C(H)-E,P(S)-ES, AC 280V/3 detik |
| Resistansi Isolasi |
Lebih dari 20MΩ (antara sirkuit dan penutup adalah 500V) |
| Tegangan Tahan |
AC 3700V/rms (Antara sirkuit dan penutup) |
| Fitur Elektromagnetik |
IEC61326(EMC) |
| Jenis Perlindungan |
IEC61010-1 (CAT III 300V,CAT IV 150V,Polusi 2), IEC61010-031, IEC61557-1 (Resistansi tanah), IEC61557-5 (Resistivitas tanah), JJG 366-2004 |
