Dibangun khusus untuk tim survei pra-konstruksi yang membutuhkan verifikasi utilitas bawah tanah yang andal untuk kepatuhan proyek dan mitigasi risiko.
Rincian produk
Deskripsi produk:

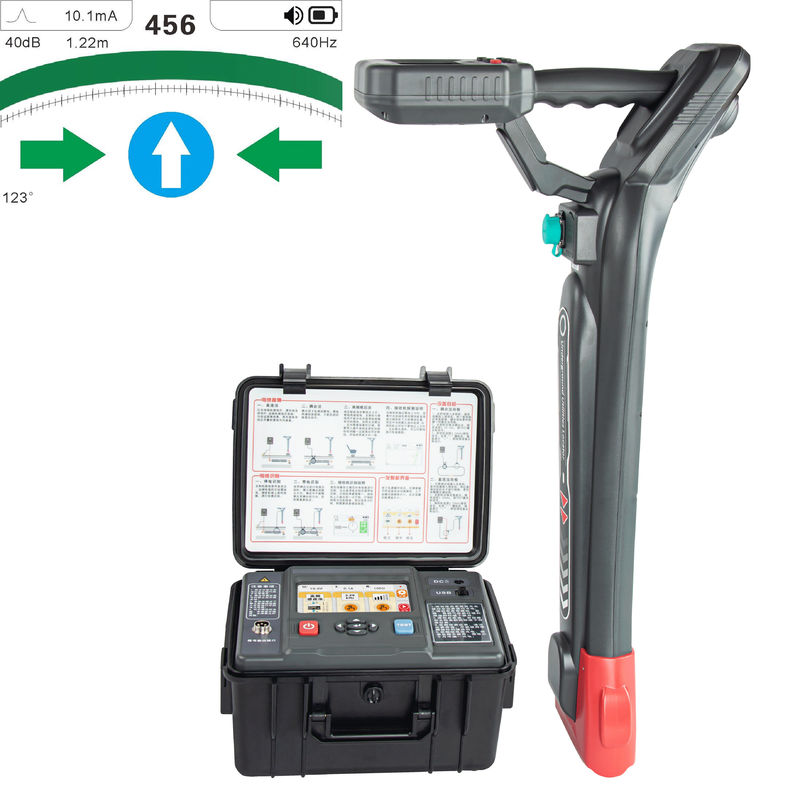

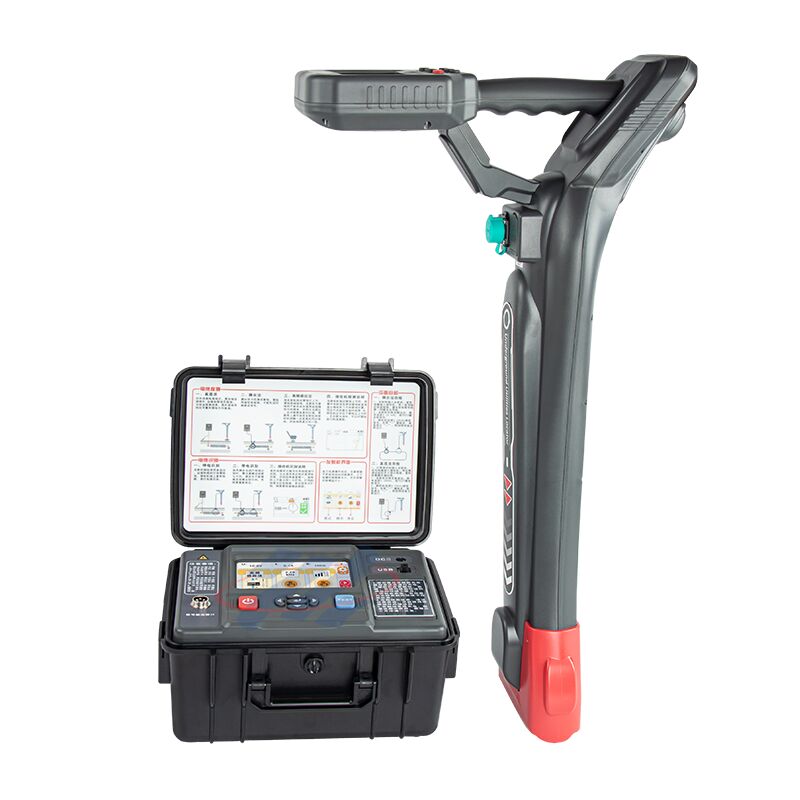

Kabel cerdaspipadetektor,juga dikenal sebagai penguji pipa atau penguji jalur, adalah alat deteksi jalur dengan kinerja komprehensif yang kuat.
deteksi jalur pipa, identifikasi kabel, menemukan kesalahan, dll. Instrumen ini terdiri dari pemancar, penjepit arus pemancar,penerima,sebuah penjepit arus fleksibel penerima, sebuah jalur uji koneksi, dan A-frame (opsional).
Peraturandetektor pipa kabel cerdasdapat digunakan untuk deteksi jalur, sensus pipa dan pengukuran kedalaman pipa logam dan kabel bawah tanah di lingkungan kurang parit.memiliki kemampuan anti interferensi, dapat dengan akurat menemukan dan mengukur kedalaman, dan cocok untuk deteksi dan patroli dari berbagai pipa logam bawah tanah, manajemen pipa dan pemeliharaan,perencanaan dan konstruksi kota, pasokan listrik dan departemen lainnya. Ini adalah salah satu instrumen yang diperlukan untuk unit pemeliharaan pipa.sebuah penjepit transmisi sinyal dan sebuah jalur uji koneksi.
Data teknis:
Pemancar:
| Fungsi |
Mode transmisi sinyal frekuensi ganda |
| pasokan listrik |
10.8VBaterai lithium isi ulang berkapasitas besar |
| Metode output |
Metode sambungan langsung, metode kopling, metode induksi |
Frekuensi output |
640Hz, 1.28kHz, 2.56kHz, 3.20kHz, 4.09kHz, 8.19kHz, 10.2kHz, 32.7kHz,
65.6kHz, 81.9kHz, 197kHz |
| Mode output |
Identifikasi otomatis, identifikasi otomatis sesuai dengan aksesori yang berbeda |
| Kekuatan output |
15W maksimum, 9tingkat bisa disesuaikan |
| impedansi |
Fungsi pencocokan dan perlindungan impedansi waktu nyata otomatis |
| Tegangan keluaran langsung |
150Vppmaksimal |
| Perlindungan Sirkuit |
Dengan overload dan perlindungan sirkuit pendek |
| kristal cair |
5-InchLCDlayar berwarna |
| menyentuh |
Ya, sentuhan kapasitif |
| Ukuran instrumen |
Tentang320mm (panjang) × 275mm (lebar) × 145mm (tinggi) |
Penerima:
Fungsi |
Deteksi pipa (pelacakan posisi kabel, tampilan arah, pengukuran kedalaman, pengukuran arus), identifikasi kabel, deteksi kesalahan bingkai A (fungsi opsional) |
| pasokan listrik |
8.4VBaterai lithium isi ulang berkapasitas besar |
| Metode input |
Dibangun dalam kumparan penerima, kaliper fleksibel, A- rangka(fungsi opsional) |
Frekuensi penerima |
Frekuensi deteksi aktif: 640Hz,1.28kHz,2.56kHz,3.20kHz,4.09kHz,8.19kHz,10.2kHz, 32.7kHz, 65.6kHz, 81.9kHz, 197kHz
Frekuensi daya frekuensi deteksi pasif: 50Hz, 60Hz,250Hz
Band frekuensi deteksi RF pasif: frekuensi pusat adalah320,7 kHz, 65,6 kHz, 81,9 kHz,197 kHz |
| Mode deteksi pipa |
Metode puncak lebar, metode puncak sempit, metode lembah |
| Tampilan deteksi pipa |
Mode posisi klasik, mode pelayaran kawat, mode pengukuran distorsi sinyal |
Jangkauan deteksi pipa |
Metode koneksi langsung: Secara umum panjang kabel dapat mencapai0 ~ 20kilometer, yang terutama ditentukan oleh ketahanan tanah, ketahanan kabel dan kabelkedalaman kuburan.
Metode kopling: Secara umum panjang kabel dapat mencapai0 ~ 10kilometer, yang terutama ditentukan oleh ketahanan tanah, ketahanan kabel dan kabelkedalaman kuburan.
Kabel dikubur kurang dari2m kedalaman |
| kedalaman dan arus |
Tampilan waktu nyata dari kedalaman kabel dan nilai arus |
| kedalaman pengukuran pipa |
0-20m |
Akurasi kedalaman |
Keakuratan posisi posisi pesawat: posisi poros tengah kabel atau pipa target:± 5% (kedalaman pemakaman 0-3m) -10% (kedalaman pemakaman3m-20m) |
Kiat yang Benar atau Salah |
Menghilangkan gangguan dari kabel yang berdekatan.dapat dibedakan berdasarkan kekuatan sinyal yang berbeda dan fase arus yang diukur yang ditransmisikan kembali oleh kabel yang berdekatan.
Titik cakram dan penunjuk untuk membedakan kabel yang diuji dari kabel yang berdekatan |
| Petunjuk yang Benar |
nada FM yang bervariasi dengan kekuatan sinyal |
| Tampilan anti interferensi |
Hijau: Tidak ada gangguan
Hijau: Baik (hasilnya dapat diandalkan))
Merah: Gangguan parah (hasil tidak dapat diandalkan)) |
Kemampuan anti interferensi |
Band frekuensi penerima yang sangat sempit dan metode pemrosesan digital yang unik dapat sepenuhnya menekan frekuensi daya dan gangguan harmonik dari kabel dan pipa yang berjalan di dekatnya. |
Jarak gangguan |
Saat menggunakan metode kopling dan metode induksi, pemancar akan menghasilkan gangguan dalam jarak pendek.Jarak interferensi terkait dengan daya transmisi dan frekuensiSemakin besar daya dan frekuensi, semakin kuat interferensi.
Jarak minimum di mana penerima tidak terganggu oleh pemancar sering membutuhkan penentuan eksperimental:
Deteksi pipa: Metode koplingTidak ada gangguan.di luar5m, metode induksi dapat mengkonfirmasi tidak ada gangguan di luar 20mIdentifikasi kabel: Metode koplingTidak ada gangguan di luar2 ~ 5m |
Identifikasi kabel |
Identifikasimmetode:fleksibel Kaliper cerdas identifikasi;jumlah kabel yang bisa harus dikalibrasi: 1 sampai 20;
Nilai kalibrasi: Persentase saat sinyal yang diterima dan sinyal yang dikirim adalahantara 75% dan 135% dari nilai kalibrasi, yang merupakan salah satu kondisi untuk keberhasilan identifikasi;
Kearah: Klem pemancar, klem penerima dan sinyal pemuatan harus berada di arah yang sama, yang merupakan salah satu kondisi untuk identifikasi yang sukses. |
Jangkauan deteksi identifikasi kabel |
Metode koneksi langsung: dapat mengidentifikasi sinyal dengan resistensi loop0Ω~8kΩ(biasanya dapat mencapai panjang kabel0 ~ 20kilometer, terutama ditentukan oleh hambatan tanah dan hambatan kabel)
Metode kopling: dapat mengidentifikasi sinyal dengan resistensi loop0Ω sampai 1kΩ(umumnya dapat mencapai panjang kabel0~6cm
(terutama ditentukan oleh ketahanan grounding dan ketahanan kabel) |
| kristal cair |
4.3-Inch LCDlayar berwarna(Layar dengan kecerahan tinggi),terlihat pada sinar matahari |
| menyentuh |
Ya, sentuhan kapasitif |
| Antarmuka koneksi |
USB tipe Cpelabuhan, soket penerbangan |
| Diameter dalaman kumparan |
φ200mm (diameter yang lebih besar dapat disesuaikan sesuai kebutuhan) |
| Suhu kerja dan kelembaban |
-10oC ~ 40oC;di bawah 80% Rh |
| Suhu penyimpanan dan kelembaban |
-10oC~50oC; ≤95%RH,Tidak ada kondensasi |
| Resistensi tekanan |
AC2000V/rms (sebelum ujung depan dan belakang cangkang) |
| Cocok untuk keselamatanperaturan |
IEC61010-1 CAT III 600V, IEC61010-031, IEC61326,tingkat polusi2 |
Tertarik dengan XHGX507C untuk timmu?Hubungi kami untuk harga volume, lembar data teknis, dan pilihan konfigurasi khusus.
Pertanyaan yang Sering Diajukan
T: Apakah XHGX507C cocok untuk survei utilitas pra-konstruksi dan kepatuhan peraturan?
Ya, XHGX507C dirancang khusus untuk survei pra-konstruksi yang diperlukan sebelum penggalian, parit, atau pengeboran arah. Its ability to detect both energized (50Hz passive mode) and de-energized cables (transmitter modes) provides comprehensive underground utility mapping that supports regulatory compliance and helps prevent costly cable strikes.
T: Bagaimana instrumen menangani situs dengan beberapa utilitas tumpang tindih?
Kombinasi operasi multi-frekuensi, pengukuran arus, dan mode antena ganda menyediakan beberapa strategi untuk menyelesaikan kemacetan utilitas.Dengan membandingkan respon sinyal pada frekuensi yang berbeda dan mengukur tingkat arus, operator dapat mengisolasi utilitas individu bahkan di koridor bawah tanah yang padat.
T: Dokumen apa yang dapat dihasilkan dari survei lapangan?
Tampilan LCD instrumen memberikan waktu nyata kedalaman dan pembacaan arus yang dapat direkam secara manual pada rencana situs.operator biasanya menandai jalur kabel dan kedalaman dengan cat semprot dan temuan dokumen dengan foto dan catatan tertulisAksesoris pencatatan data GPS-enabled mungkin tersedia untuk integrasi dengan sistem pemetaan GIS.
T: Dapatkah mendeteksi pipa non-logam seperti PVC atau HDPE?
Seperti semua lokator berbasis induksi elektromagnetik, XHGX507C mendeteksi benda logam dengan konduktivitas listrik mereka. pipa non-logam (PVC, HDPE, beton) tidak dapat dideteksi secara langsung.Namun, jika pipa-pipa ini mengandung kawat tracer logam (biasanya dipasang di samping pipa plastik selama konstruksi), instrumen dapat mendeteksi kawat tracer.radar penetrasi tanah (GPR) akan diperlukan sebagai teknologi pelengkap.
T: Jaminan dan dukungan apa yang disediakan?
Jaminan standar 12 bulan terhadap cacat manufaktur dengan dukungan teknis seumur hidup. CE dan ISO 9001:2015 disertifikasi. Kit lengkap termasuk penerima, pemancar, kabel koneksi,penjepit kopling, batang tanah, baterai yang dapat diisi ulang, pengisi daya, manual pengguna, dan kasus transportasi yang kokoh. pelatihan di tempat dan opsi garansi diperpanjang tersedia untuk perusahaan konsultan teknik.
