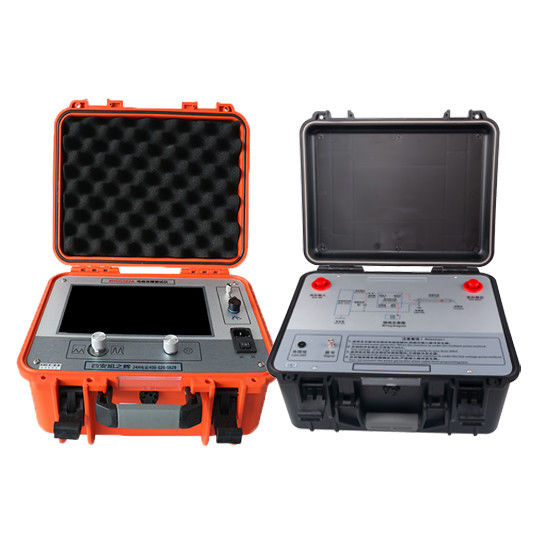

XHGG502A Cable Fault Pre-locator adalah instrumen kelas profesional yang dibangun di sekitar komputer all-in-one layar sentuh TFT warna penuh industri 10,1 inci dengan antarmuka operasi yang sederhana untuk pengujian interaktif manusia-mesin. Menggabungkan teknologi elektronik dan komputer modern dengan sirkuit terpadu dan komponen kelas industri, instrumen ini melakukan pemfilteran sinyal, akuisisi, pemrosesan data, tampilan grafis, dan analisis grafis untuk menyelesaikan pengukuran kecepatan gelombang kabel, pengujian panjang kabel, dan pengujian jarak kesalahan kabel. Baterai lithium berkapasitas tinggi bawaan dan sasis pelindung dengan peringkat IP54 atau lebih baik memastikan kinerja yang stabil, andal, dan mudah digunakan dalam kondisi lapangan di lokasi.
Cakupan Aplikasi
XHGG502A dibuat khusus untuk menemukan dan menganalisis kesalahan pada kabel resistansi rendah, korsleting, sirkuit terbuka, dan sirkuit putus, serta pada kebocoran resistansi tinggi dan kesalahan kilat resistansi tinggi, di seluruh kabel daya, kabel koaksial frekuensi tinggi, kabel lampu jalan, dan kabel bawah tanah dari berbagai penampang dan media. Ini mencakup kabel tegangan rendah (6kV dan di bawahnya), kabel tegangan menengah dan tinggi (6kV hingga 35kV), dan kabel tegangan tinggi (66kV dan di atasnya), dengan isolasi kertas yang diresapi minyak, kertas anti-tetes, polietilen yang dihubungkan silang (XLPE), dan karet atau plastik lainnya, serta tipe struktural berpelindung dan tidak berpelindung.
Di mana kesalahan kilat resistansi tinggi tidak dapat dipecah hanya dengan metode pulsa tegangan rendah, XHGG502A digunakan bersama dengan kopling pulsa DC 35kV khusus dan metode pulsa ganda untuk mendapatkan gema kesalahan yang jelas dan dapat dianalisis, membuatnya sangat cocok untuk kesalahan resistansi tinggi yang sulit yang sulit diidentifikasi oleh penguji biasa.
Fitur Utama
Layar sentuh TFT warna penuh 10,1 inci.
Sistem tertanam untuk tampilan dan operasi yang aman, stabil, dan sederhana.
Menguji kecepatan gelombang kabel, panjang kabel, dan jarak kesalahan.
Pengambilan sampel kontinu sepenuhnya otomatis dengan penangkapan gelombang waktu nyata untuk hasil yang tepat waktu dan akurat.
Pengaturan rentang pengujian otomatis dan analisis gelombang otomatis untuk menampilkan jarak pengujian.
Mode operasi sentuh dan tombol berkode untuk kontrol yang sederhana, cepat, dan andal.
Metode pulsa tegangan rendah, metode kilat tegangan tinggi, dan metode pulsa ganda (8 kali) dengan tampilan gelombang yang mulus dan mudah ditafsirkan.
Metode pulsa ganda digunakan bersama dengan kopling pulsa untuk menampilkan 8 set gelombang tegangan tinggi dan rendah untuk perbandingan yang mudah, pengujian jarak otomatis, analisis manual, dan pengukuran jarak.
Pemrosesan data yang kuat untuk manajemen dan pengarsipan file gelombang yang nyaman.
Penyimpanan gelombang besar: lebih dari 8.000 catatan pulsa tegangan rendah dan kilat tegangan tinggi serta lebih dari 250 catatan pulsa ganda, dengan ekspor USB ke perangkat lunak PC untuk manajemen dan analisis.
Lampu latar LED kecerahan ultra-tinggi mencapai 280 nits pada resolusi 1024×600, cocok untuk lingkungan sinar matahari langsung.
Paket baterai lithium berkapasitas tinggi bawaan dengan pengisian daya cepat, memungkinkan pengujian di mana tidak ada daya listrik.
Sasis pelindung dengan peringkat minimum IP54.
Parameter Teknis
| Parameter |
Spesifikasi |
| Frekuensi pengambilan sampel |
1MHz - 400MHz |
| Amplitudo pulsa tegangan rendah |
300V ± 15% |
| Rentang pengukuran jarak |
≥ 120km |
| Rentang pengujian |
100m / 300m / 500m / 1km / 3km / 5km / 10km / 25km / 50km / 100km |
| Lebar pulsa |
0.1uS / 0.30uS / 0.60uS / 1.20uS / 2.4uS / 5.0uS / 7.5uS / 10uS |
| Resolusi minimum |
0.07m |
| Zona buta pengujian |
≤ 10m |
| Kesalahan pengukuran |
≤ ± (0.5% × L + 1m), di mana L adalah panjang kabel |
| Catu daya |
AC110V - 240V yang dapat diisi ulang, 50Hz/60Hz; paket baterai lithium 11.1V bawaan; waktu pengisian daya sekitar 2 jam, waktu kerja lebih dari 5 jam |
| Tegangan tahan kopling pulsa |
DC 35kV |
| Kondisi operasi |
Suhu -20°C hingga +65°C, kelembaban relatif 90%, tekanan atmosfer 750±30mmHg |
Prinsip Kerja & Metode Pengujian
Instrumen mengadopsi metode gelombang berjalan sebagai prinsip pengujian intinya dan mendukung tiga metode pengujian yang terbukti di lapangan.
Metode pulsa tegangan rendah - cocok untuk kesalahan resistansi rendah, korsleting, dan sirkuit terbuka yang dapat diukur secara langsung, menggunakan jalur output Q tunggal untuk menghubungkan penguji ke kabel yang diuji.
Metode kilat tegangan tinggi - menggunakan pengambil sampel untuk menerima sinyal yang dipantulkan ke ground pengambilan sampel untuk kesalahan kilat resistansi tinggi yang tidak dapat diuji secara langsung.
Metode pulsa ganda - digunakan bersama dengan kopling pulsa untuk menampilkan 8 set gelombang tegangan tinggi dan rendah dalam satu layar untuk perbandingan, pengujian jarak yang mudah, dan pembacaan jarak kesalahan yang tepat.
Pertanyaan yang Sering Diajukan
Q1. Berapa lama waktu yang dibutuhkan baterai untuk mengisi daya, dan berapa lama instrumen dapat bekerja?
Paket baterai lithium 11.1V bawaan diisi daya melalui soket daya. Sekitar 1 jam pengisian daya memberikan sekitar 2,5 jam siaga, sekitar 2 jam mengisi daya baterai sepenuhnya dari nol, dan pengisian daya penuh mendukung lebih dari 5 jam waktu kerja.
Q2. Bisakah instrumen diberi daya oleh AC 220V untuk pengujian metode kilat tegangan tinggi atau metode pulsa ganda?
Tidak. Ketika hanya metode pulsa tegangan rendah yang digunakan, instrumen dapat diberi daya oleh AC 220V. Menghubungkan ke AC 220V untuk metode kilat tegangan tinggi atau pengujian pengambilan sampel metode pulsa ganda sangat dilarang, dan pengambilan sampel juga dilarang saat instrumen sedang diisi daya.
Q3. Bagaimana cara menghubungkan kabel tegangan tinggi kopling pulsa?
Saat memasang kabel kopling pulsa tegangan tinggi A dan B, kabel hanya boleh dicolokkan dan dicabut. Memutar atau memuntirnya sangat dilarang.
Q4. Dalam kesalahan resistansi tinggi, gelombang yang diambil tidak menunjukkan osilasi yang jelas dan jarak yang diukur selalu sama dengan panjang kabel penuh. Apa yang harus saya lakukan?
Ini biasanya berarti titik kesalahan belum pecah, sehingga tidak terjadi pelepasan busur pemecahan dan jarak kesalahan tidak dapat diukur. Tingkatkan tegangan tinggi impuls generator tegangan tinggi sebanyak mungkin sambil memantau gelombang yang direkam oleh instrumen, hingga muncul gema kesalahan yang relatif standar.
Q5. Layanan purna jual apa yang disediakan?
Instrumen ini memiliki garansi satu tahun sejak tanggal pembelian untuk masalah kualitas produk, bersama dengan pemeliharaan dan layanan teknis seumur hidup. Jika ditemukan kelainan atau malfungsi, silakan hubungi dealer atau perusahaan kami agar kami dapat mengatur solusi yang paling nyaman dan efektif. Kerusakan yang disebabkan oleh kesalahan manusia akan membatalkan garansi instrumen.
