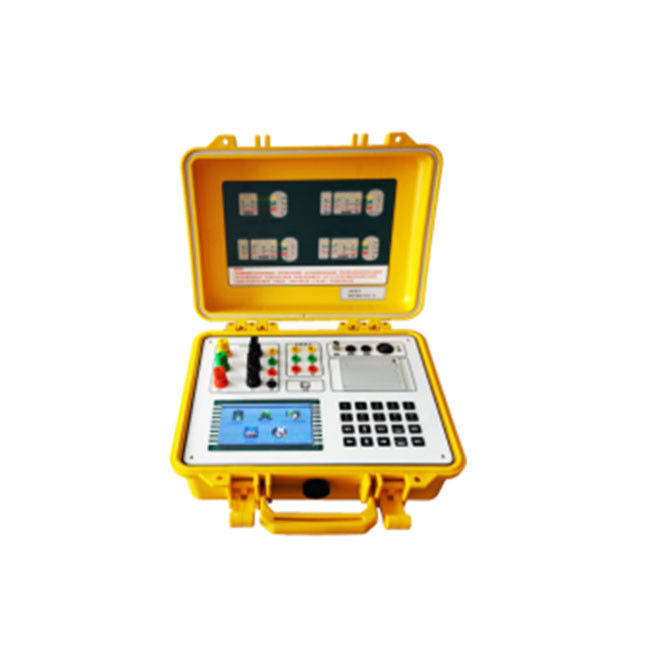

Penguji kapasitas transformator XHTX1318AJkhusus digunakan untuk pengguna daya yang buruk yang menghindari biaya listrik dasar dan secara diam-diam menambahkan masalah kapasitas dan merupakan instrumen presisi tinggi jenis baru yang khusus digunakan untuk pengukuran kapasitas transformator dan parameter karakteristik. Produk ini menggunakan LCD layar lebar berwarna, tampilan bahasa Inggris, pengoperasian menu yang sederhana dan cepat, antarmuka manusia-mesin sangat ramah. Terdapat baterai isi ulang internal di dalam instrumen dan dapat bekerja tanpa sumber daya eksternal. Baterai yang terisi penuh dapat terus menerus mengukur lebih dari 100 set transformator. Selain itu, instrumen dapat menyediakan daya uji AC gelombang sinus 50Hz tiga fase yang presisi tanpa daya uji tiga fase eksternal, pengatur tegangan, pengatur arus, dan peralatan bantu lainnya dalam mengukur kapasitas dan rugi beban transformator, sehingga sangat meningkatkan efisiensi pekerjaan Anda.Ini adalah instrumen pengukur multi-fungsi, yang setara dengan dua meter umum: seperti penguji kapasitas transformator aktif ditambah penguji parameter transformator. Dapat digunakan untuk menguji kapasitas transformator, jenis, arus tanpa beban, rugi tanpa beban, rugi beban, tegangan impedansi, dan sebagainya.Produk ini memiliki banyak keunggulan seperti dimensi kecil, ringan, akurasi tinggi, stabilitas yang baik, pengoperasian yang sederhana, dan sebagainya. Dapat menggantikan banyak meter yang umum, Anda dapat mengukur rugi transformator dan kapasitas dengan pengkabelan sederhana dan pengujian yang nyaman hanya dalam satu jenis instrumen ini sehingga efisiensi kerja dapat sangat ditingkatkan.
Fungsi
- Kita dapat mengukur berbagai transformator distribusi, kapasitas transformator daya, bukan daya tambahan tambahan. Lebih nyaman dan efisien.
- Dikombinasikan dengan sumber daya eksternal, tegangan, peralatan pengatur arus, dll., dapat mengukur berbagai parameter transformator seperti arus tanpa beban, rugi tanpa beban, tegangan impedansi, rugi beban, dan sebagainya.
- Uji karakteristik transformator, rentang uji luas, dikonfigurasi secara fleksibel. Hanya melalui koneksi sederhana ke transformator arus dan transformator tegangan, cakupan uji dapat diperluas ke transformator daya kelas tinggi.
- Hubung singkat terminal kabel, desain humanisasi, dengan kunci, mudah dihubungkan untuk mengencangkan unit transformasi.
- Semua hasil secara otomatis dilakukan koreksi yang relevan. Anda hanya perlu memasukkan parameter terkait (seperti suhu, koefisien penyesuaian beban, dll.), maka instrumen dapat secara otomatis mengkalibrasi seperti koreksi deformasi gelombang, koreksi suhu, koreksi tegangan non-nilai, koreksi arus nilai, sehingga akurasinya jauh lebih tinggi
- Tegangan maksimum hingga 750V dan arus maksimum hingga rentang 100A dengan sirkuit pelindung di dalamnya, ketika Anda melakukan uji karakteristik transformator. Jangan khawatir tentang presisi dan kerusakan instrumen karena pergeseran yang tidak tepat.
- Rentang tegangan dan arus dapat sangat fleksibel dan mudah diperluas dengan menghubungkan CT atau VT eksternal
- Ia memiliki layar besar, tampilan LCD kecerahan tinggi, menu bahasa Inggris dan tips pengoperasian, antarmuka manusia-mesin yang ramah dan toleransi suhu yang luas, layar LCD jenis yang dapat disesuaikan kecerahannya, yang dapat beradaptasi dengan suhu yang berbeda.
- Printer sensitif termal diatur di dalam instrumen, dapat dengan mudah mencetak di lokasi.
- Definisi dan istilah Pengujian Transformator
Uji kapasitas dan karakteristik transformator adalah uji profesional. Ada banyak konten dan item dalam pengujian transformator, perlu menggunakan istilah seragam untuk menggambarkan dan mendefinisikan karakteristik dan proses ini di bawah pengujian
1. Sadapan
Dalam transformator dengan belitan sadapan, setiap sadapan dalam belitan ini mewakili jumlah lilitan tetap dari belitan dalam sadapan ini, yang juga berarti rasio jumlah lilitan tetap dari belitan antara belitan sadapan ini dengan belitan konstan lainnya
2. UtamaPenyadapan
Sadapan sesuai dengan parameter nilai transformasi.
Perhatian: Data rugi beban/tanpa beban dan arus tanpa beban adalah data transformator di bawah penyadapan utama (kecuali untuk sadapan lain yang ditunjuk)
3. Sakelar Sadapan Saat Bebansakelar
Ini adalah perangkat yang digunakan untuk mengubah posisi belitan sadapan transformator di bawah pengoperasian dengan eksitasi atau saat beban.
4. Tanpa eksitasiSadapansakelar
Ini adalah perangkat yang digunakan untuk mengubah posisi belitan sadapan transformator di bawah pengoperasian tanpa beban atau tanpa eksitasi.
5. Rugi Tanpa Beban (umumnya dikenal sebagai: rugi besi, besiintirugi)
Ketika tegangan nilai (tegangan sadapan) di bawah frekuensi nilai diterapkan ke terminal satu belitan dan sirkuit belitan lainnya terbuka, dalam hal ini, daya aktif yang dikonsumsi adalah rugi Tanpa Beban.
6. Arus Tanpa Beban
Ketika tegangan nilai (tegangan sadapan) di bawah frekuensi nilai diterapkan ke terminal satu belitan dan sirkuit terbuka belitan lainnya, itu adalah nilai akar rata-rata dari arus.
Catatan 1: Untuk transformator tiga fase, itu adalah rata-rata arus dari tiga terminal fase.
Catatan 2: Umumnya menggunakan persentase dari arus nilai untuk ditampilkan. Untuk transformator multi-belitan, itu didasarkan pada belitan dengan kapasitas nilai maksimum.
7. Rugi Beban (Rugi Hubung Singkat/Rugi Tembaga)
dalam satu pasang belitan, ketika arus nilai mengalir melalui terminal saluran dan membuat hubung singkat belitan lainnya di bawah frekuensi nilai dan suhu referensi, dalam hal ini, daya aktif yang dikonsumsi disebut rugi beban, pada saat yang sama, belitan lainnya jika ada, harap buat sirkuit terbuka.
Catatan1: Untuk transformator belitan ganda, hanya ada satu pasang belitan dan satu nilai rugi beban.
Untuk transformator multi-belitan, ada multi pasang dan nilai rugi beban, total rugi beban harus sesuai dengan rugi beban dari kombinasi belitan yang ditunjuk.
Catatan2: Ketika kapasitas nilai berbeda untuk dua belitan dalam kombinasi belitan (atau portofolio belitan), rugi beban harus didasarkan pada nilai arus nilai dari belitan dengan kapasitas nilai minimum, dan harus ditunjuk keluar kapasitas referensi.
- Total rugi
- Jumlah rugi tanpa beban dan rugi beban
- Impedansi hubung singkat
Umumnya, impedansi hubung singkat adalah nilai impedansi dari sepasang belitan Di bawah frekuensi nilai dan suhu referensi, impedansi seri yang setara dalam satu belitan dari sepasang belitan antara terminal belitan ini adalah
Z=R+jX(Ω). Untuk mencari nilai, terminal belitan lainnya perlu dihubung singkat. Jika ada belitan lain, mereka perlu membuka sirkuit.
Catatan1: Untuk transformator dengan belitan sadapan, impedansi hubung singkat perlu menjadi sadapan yang ditunjuk, jika tidak ada instruksi khusus, itu berarti sadapan utama. Untuk transformator tiga fase, itu berarti nilai impedansi dari satu fase jika sirkuit dalam koneksi bintang yang setara.
Catatan 2: Dapat diwakili menggunakan nilai relatif non-direksional yang berarti nilai fraksi Z dari nilai impedansi referensi Zref dalam belitan yang sama dari satu pasang belitan, adalah sebagai berikut
Rumus ini cocok untuk transformator tiga fase dan satu fase.
U——Tegangan Z dan Zref dalam belitan (tegangan nilai atau tegangan sadapan)
Sr——Nilai dasar dari kapasitas nilai.
Nilai relatif sama dengan rasio antara tegangan yang diterapkan dan tegangan nilai (tegangan sadapan) ketika operator ingin mendapatkan arus nilai yang sesuai (arus sadapan) dalam uji hubung singkat. Tegangan ini juga disebut tegangan hubung singkat dari sepasang belitan ini. Umumnya dinyatakan sebagai persentase.
Parameter Teknis
Rentang keluaran baterai internal
Tegangan:0～10V
Arus:0～10A
Rentang masukan uji karakteristiksumber daya
Tegangan:0～750V
Arus:0～100A
Akurasi uji
Tegangan, arus:±0.2%
Daya:±0.5%(CosΦ>0.1), ±1.0%(0.02
Suhu kerja: -20℃～+60℃
Persyaratan pengisi daya
Catu daya AC160V～265V
Output adaptor 12.6V 1000mA
Isolasi
⑴ Resistansi isolasi antara kapasitas, tegangan, arus ke selungkup ≥100MΩ
⑵ menahan frekuensi daya 2kV (nilai efektif) antara
daya masukan dan selungkup mesin, waktu pengujian adalah 1 menit.
Volume :32cm×25cm×12cm
Berat: 2.5KGS
Diagram panel operasi
Panel operasi seperti gambar 1: termasuk printer, LCD, keyboard, lubang pengkabelan uji kapasitas, terminal uji karakteristik, dan antarmuka komunikasi.
Menu Utama
Setelah membuka sakelar daya, secara otomatis masuk ke antarmuka menu utama (lihat Gambar 2) Menu Utama meliputi: "Daya transf.", "Rugi tanpa beban", "Rugi beban", "Browser Data", "Pengaturan Sistem" lima Item. Anda dapat menggunakan tombol "↑", "↓", untuk memilih fungsi yang dibutuhkan dan klik "OK" untuk masuk.
Pada saat yang sama, instrumen sesuai dengan chip jam internal sistem, dapat secara akurat menampilkan waktu saat ini.
