Kendaraan Uji Komprehensif Transformator Daya Van Uji Kerusakan Kabel yang Disesuaikan

XHGG555 berikut memperkenalkan sistem diagnostik dan deteksi kesalahan kabel kendaraan.pemutus sirkuit dan sistem deteksi lainnya juga dapat disesuaikan sesuai dengan kebutuhan pelangganAnda dapat menghubungi kami untuk informasi lebih lanjut.

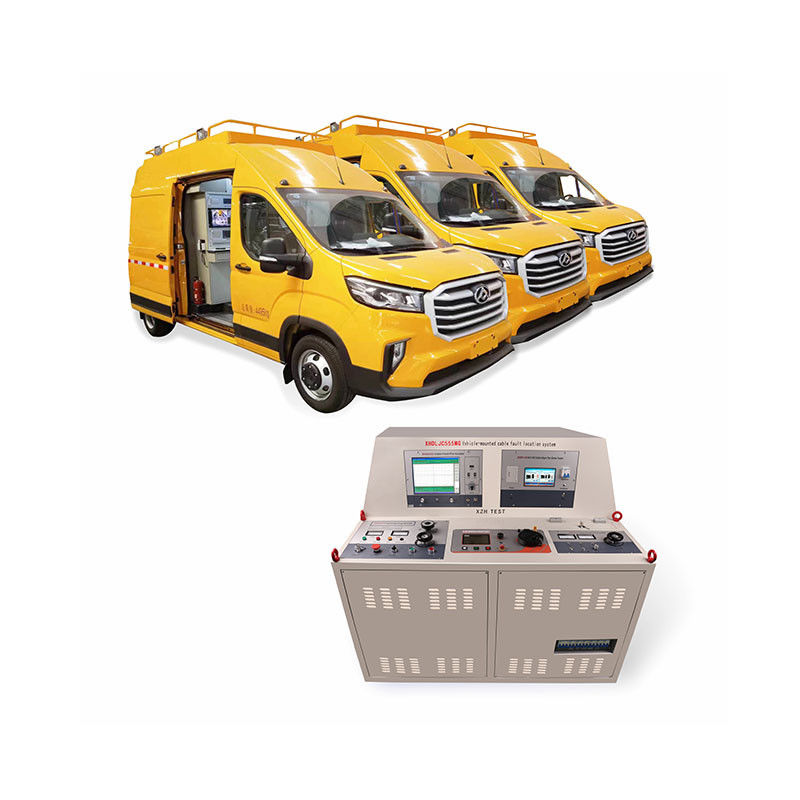

XHGG555 Sistem diagnostik dan lokasi kesalahan kabel yang dipasang pada kendaraan

Fitur umum

Topologi
Sistem pemetaan kesalahan kabel perangkat lunak digital yang sangat terintegrasi dan sangat otomatis, dengan opsi untuk mengintegrasikan resonansi frekuensi variabel,fungsi gelombang osilasi (pengeluaran parsial) dan frekuensi ultra-rendah (kerugian dielektrik)

Modularitas
Semua unit uji dirancang untuk relatif independen dan modular, dan modul fungsional dapat ditambahkan atau dihapus sesuka hati; jika satu fungsi gagal, itu tidak akan mempengaruhi penggunaan fungsi lain.

Pengendalian
Sebagian besar mode operasi dan fungsi sistem dicapai melalui unit kontrol, dan setiap modul unit juga dapat dioperasikan secara individual.

Graphical User Interface: Graphical interface, lebih intuitif dan mudah dioperasikan.

Operasi: Putar dan klik tombol tunggal (jog dial) pada unit kontrol.

Sistem: Windows

Manajemen data: Database umum

Sinkronisasi Data: Universal Serial Bus

Unit kontrol

Tampilan: Panel warna TFT kelas industri dengan lampu LED

Anti-silau:

Multi-touch: memiliki

Ukuran LCD: 39,6 cm (15,6 inci)

Rasio aspek: 16:9

Resolusi: 1920 x 1080 Full HD

Kecerahan: 450 cd/m2

Keamanan

Kemampuan beradaptasi

Kesesuaian CE; EN 61010, EN 50191, VDE 0104, VDE 015, DGUV 203-034 (BGI 891)

Perangkat peluncuran dan grounding: 72kJ, setara dengan energi yang tersimpan dalam kapasitor 10μF yang diisi dengan muatan cepat DC 120kV: konstanta waktu peluncuran < 1 detik

Status Sistem: Pemantauan dan indikasi real-time

Aman secara intrinsik: Tanah segera ketika terjadi pemadaman listrik

F-U safety interlock: pemantauan koneksi tegangan operasi (sirkuit tegangan tinggi)

F-Ohm Safety Interlock: Pemantauan koneksi bumi operasional (sirkuit tegangan tinggi)

Fitur keamanan: panel depan: power on/off, switch tombol kunci, emergency stop, residual pressure indicator light, high voltage switch;
Unit kontrol: tombol (jog dial)

Perangkat keamanan: Indikator status grounding sistem, perangkat perlindungan input daya, pemantauan ruangan tegangan tinggi melalui kontak pintu, perangkat keamanan eksternal

Pemantauan input daya: Perlindungan overvoltage, perlindungan undervoltage, perangkat arus residu (RCD)

Definisi Wiring: Ada switchboard di dalam sistem

Transformator isolasi: 5kVA

Komposisi unit sistem

1. Gunakan DC atau tegangan tinggi denyut nadi untuk membuat titik kesalahan kabel flash lebih dan melepaskan

2. Gunakan prinsip refleksi gelombang perjalanan untuk membuat pengukuran kasar dari semua jenis kabel kesalahan isolasi utama

3. Gunakan metode sinkronisasi akustik dan magnetik untuk membuat pengukuran yang tepat dari semua jenis kabel kesalahan isolasi utama

4Gunakan prinsip induksi elektromagnetik untuk dengan tepat menemukan jalur kabel yang tidak diketahui dan kedalaman

5Gunakan metode jembatan untuk membuat pengukuran kasar dari semua kesalahan lapisan luar dan isolasi utama (terutama kesalahan air masuk)

6. Gunakan metode tegangan langkah dan metode arus penjepit untuk secara akurat menemukan kesalahan selubung luar

7. Gunakan prinsip daya konstan untuk mengurangi resistensi kesalahan resistensi ultra-tinggi

8. Gunakan metode pengkodean + metode fase untuk mengidentifikasi beberapa kabel

9. Gunakan metode remote control untuk mengkonfirmasi lubang akhir kabel (akhirnya, keselamatan pribadi benar-benar dijamin)

10. Gunakan frekuensi ultra-rendah (0.1Hz) untuk melakukan isolasi tahan tes tegangan dan tes kehilangan dielektrik pada kabel

11Gunakan hukum Ohm untuk mengukur kualitas kabel dalam kumparan

12Alat dan peralatan yang diperlukan di lokasi uji deteksi kabel (megohmmeter, instrumen pengukuran, alat tukang listrik)

Beberapa kisah sukses

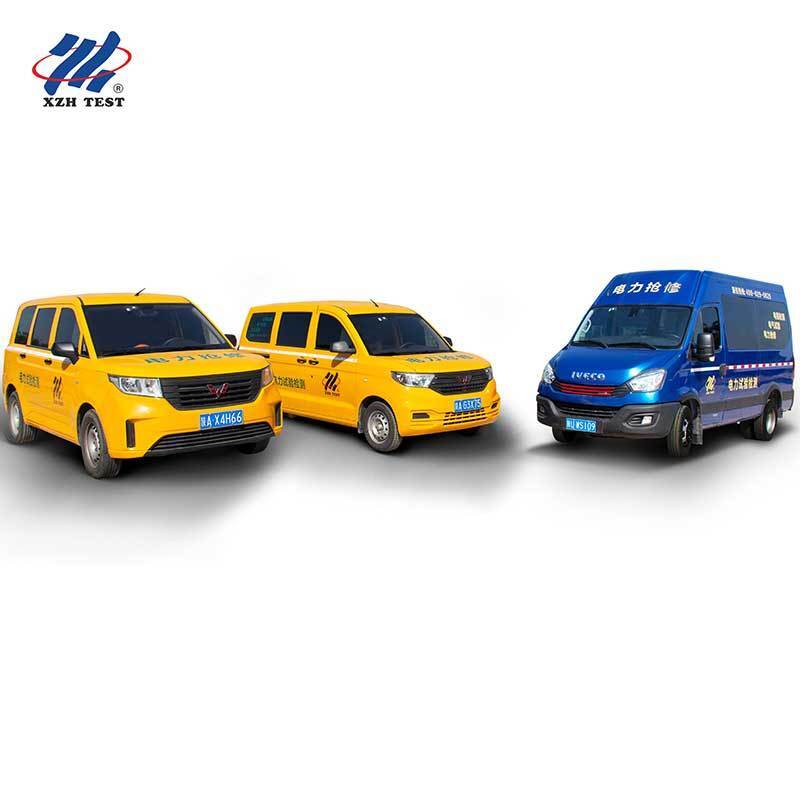

Kami dapat memasang sistem uji ke dalam kendaraan uji untuk menyediakan kendaraan lengkap, atau kami dapat menyesuaikan sistem uji untuk Anda berdasarkan dimensi ruang interior kendaraan uji Anda sendiri.

Sistem di atas termasuk generator pulsa tegangan tinggi 8/16/32kV, ARC tes kabel kesalahan pre-locator, tegangan tinggi peralatan jembatan burn-through, kabel luar sheath kesalahan locator,Peralatan pengujian kehilangan dielektrik frekuensi ultra rendah tahan tegangan (80kV)Selain itu, ia juga dilengkapi dengan mobile kabel kesalahan akurat locator, kabel jalur komprehensif tester, kabel speaker, generator, dll.
