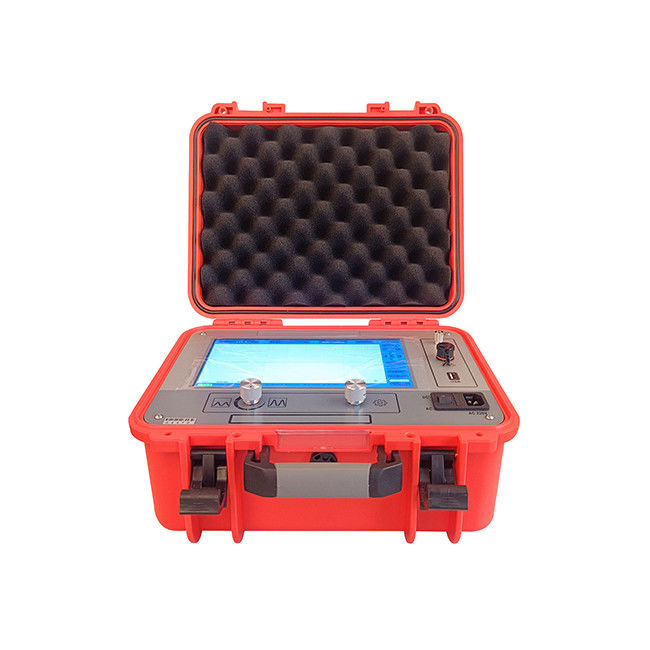

PeraturanPengidentifikasi kesalahan kabel XHGG502A2menggunakan komputer berukuran 10,1 inci dengan antarmuka perangkat lunak operasi sederhana untuk mencapai pengujian interaktif manusia-komputer.Ini menggunakan sirkuit dan perangkat terpadu kelas industri, dan memiliki baterai lithium-ion berkapasitas besar, yang stabil, andal, dan mudah digunakan.
Tester kesalahan kabel ini adalah instrumen khusus untuk mengukur dan menganalisis status dan jarak kesalahan kabel listrik.Penguji kesalahan kabel ini menggabungkan teknologi elektronik modern dan teknologi komputer untuk mencapai penyaringan sinyal, akuisisi, pemrosesan data, tampilan grafis, dan analisis grafis untuk menyelesaikan pengukuran kecepatan kabel, pengujian panjang kabel, dan pengujian jarak kesalahan kabel.
Tester kesalahan kabel ini cocok untuk resistansi rendah, sirkuit pendek, sirkuit terbuka dan kabel putus kesalahan kabel listrik, kabel koaksial frekuensi tinggi, kabel lampu jalan,dan kabel bawah tanah dari berbagai bahan dengan berbagai bagian silang dan media yang berbeda, serta kebocoran resistensi tinggi dan kegagalan flashover resistensi tinggi.
Fitur
• TFT touch display berwarna penuh 10,1 inci;
• Sistem tertanam, aman, stabil dan sederhana tampilan dan mode operasi;
• Dengan fungsi pengujian kecepatan gelombang kabel, panjang kabel dan jarak kesalahan;
• Sampling terus menerus sepenuhnya otomatis, menangkap bentuk gelombang setiap saat, tepat waktu dan akurat.
• Dilengkapi dengan pengaturan rentang uji otomatis, analisis bentuk gelombang otomatis dan tampilan jarak uji.
• Menu lengkap dalam bahasa Inggris, dua metode operasi tombol sentuh dan kode, sederhana, cepat dan dapat diandalkan.
• Dilengkapi dengan teknologi pengujian metode pulsa tegangan rendah, metode flashover tegangan tinggi, dan metode pulsa ganda (8 kali), tampilan bentuk gelombang halus dan mudah ditafsirkan.
• Ketika menggunakan metode pulsa ganda, digunakan dengan kopling pulsa untuk menampilkan 8 kelompok perbandingan bentuk gelombang tegangan tinggi dan rendah, yang nyaman untuk pengujian jarak otomatis,analisis manual dan pengukuran jarak.
• Instrumen ini memiliki kemampuan pengolahan data yang kuat, sehingga mudah bagi pengguna untuk mengelola dan mengarsipkan file bentuk gelombang.
• Memiliki fungsi penyimpanan gelombang uji yang besar:bentuk gelombang yang diuji di lokasi dapat dengan mudah disimpan dalam instrumen dalam urutan yang ditentukan oleh nama Cina untuk ditarik dan diamati kapan saja; dapat menyimpan lebih dari 8.000 catatan pulsa tegangan rendah dan gelombang flashover tegangan tinggi, dan beberapa pulsa Lebih dari 250 catatan bentuk gelombang dapat direkam,dan file bentuk gelombang dapat diimpor ke perangkat lunak komputer untuk manajemen dan analisis menggunakan komunikasi USB.
• Kecerahan ultra-tinggi, kecerahan lampu latar LED mencapai 280nit, resolusi 1024 * 600, nyaman untuk lingkungan yang terkena sinar matahari langsung dalam operasi.
Spesifikasi teknis
| Frekuensi pengambilan sampel |
80MHz |
| Amplitudo denyut nadi tegangan rendah |
100V±15% |
| Jangkauan |
≥ 65km |
| Jangkauan pengujian |
300m/1km/5km/25km/65km |
| Lebar pulsa |
0.125uS/0.50uS/2.50uS/7.25uS/10.0uS |
| Frekuensi pengujian |
80 MHz/40 MHz/10 MHz/2 MHz/1 MHz |
| Resolusi minimum |
0.01m |
| Zona buta uji |
≤ 20m |
| Kesalahan pengukuran |
≤±(0,5%×L+1m), L adalah panjang kabel |
| Mode pasokan listrik |
pengisian AC110V ∼240V, 50Hz/60Hz, baterai lithium internal yang dapat diisi ulang, pengisian selama sekitar 2 jam, waktu penggunaan selama lebih dari 5 jam |
| Volume dan berat |
L358mm × W284mm × H168mm -4,7kg |
| Kondisi kerja |
Suhu -20°C+65°C, kelembaban relatif 90%, tekanan atmosfer 750±30mmHg |
Model ini tidak termasuk kopling. Jika kopling diperlukan, silakan hubungi penjual.
Jika kopling dikonfigurasi, beberapa metode rentang pulsa dapat direalisasikan. Jika tidak ada kopling, hanya metode pulsa tegangan rendah dan metode flashover tegangan tinggi (yaitu, ICE&Decay) yang tersedia.
Antarmuka uji metode pulsa ganda adalah sebagai berikut:
Antarmuka uji dengan metode pulsa tegangan rendah adalah sebagai berikut:
Interface pengujian dengan metode flashover tegangan tinggi (ICE&Decay) adalah sebagai berikut:
Pengantar panel
1 Tampilan:10layar sentuh TFT berwarna penuh 0,1-inci;
2 Pengendalian:Terminal grounding keamanan;
3 Sinyal:Interface output sinyal pulsa dengan metode pulsa tegangan rendah, sampler dengan metode flashover tegangan tinggi, multiple pulse method coupling receiving signal input interface;
4 USB:Menggunakan komunikasi USB untuk mengimpor file bentuk gelombang ke komputer;
5 Soket listrik:Sumber daya kerja instrumen, port koneksi AC 220V/port pengisian;
6 Sekring:Tempat pemasangan sekering sistem catu daya AC 220V, (3A sekering);
7 Saklar daya:"I" gear, menggunakan catu daya AC 220V untuk menggerakkan sistem;
Gear "II", gunakan baterai internal untuk memberi daya pada sistem; ketika "soket daya" terhubung ke catu daya AC 220V, itu juga mengisi baterai;
"O" gear, matikan daya sistem;
8 Amplitudo:Saat mengumpulkan bentuk gelombang, sesuaikan tombol amplitudo untuk mengubah amplitudo bentuk gelombang yang dikumpulkan;
9 Tombol operasi:tombol berputar untuk mengoperasikan antarmuka sistem, berputar untuk memilih dan tekan untuk mengonfirmasi;
10 Penghapusan:ketika mengumpulkan bentuk gelombang, sesuaikan tombol perpindahan untuk mengubah ketinggian garis dasar bentuk gelombang yang dikumpulkan.
Daftar kemasan
• TDR Pencari kesalahan kabel: unit yang menggunakan metode pulsa tegangan rendah, metode flashover tegangan tinggi, dan metode pulsa ganda (diperlukan kopling) untuk menguji dan menganalisis kabel;
• Kopling: digunakan untuk metode pulsa ganda (opsional);
• Output line (1,5m single Q line): menghubungkan penguji kesalahan kabel dan kabel yang sedang diuji selama metode pengujian pulsa tegangan rendah;
• Input line (2m double Q line): menghubungkan penguji kesalahan kabel dan pengambil sampel selama metode pengujian flashover tegangan tinggi;
• Sampler: menerima sinyal yang dipantulkan dari sinyal tegangan tinggi ke lapangan pengambilan sampel selama metode flashover tegangan tinggi;
• Kabel listrik (1.8m): saluran sambungan pengisian untuk penguji kesalahan kabel;
• Lini tegangan tinggi kopling A: menghubungkan kopling dan kabel yang sedang diuji selama metode pulsa ganda.
• Lini tegangan tinggi kopling B: menghubungkan kopling dan sumber sinyal pulsa tegangan tinggi selama metode pulsa ganda.
• Kabel tanah (2,5 m):kabel pengikat tanah;
• Kabel USB: digunakan saat mengimpor file bentuk gelombang ke komputer.
