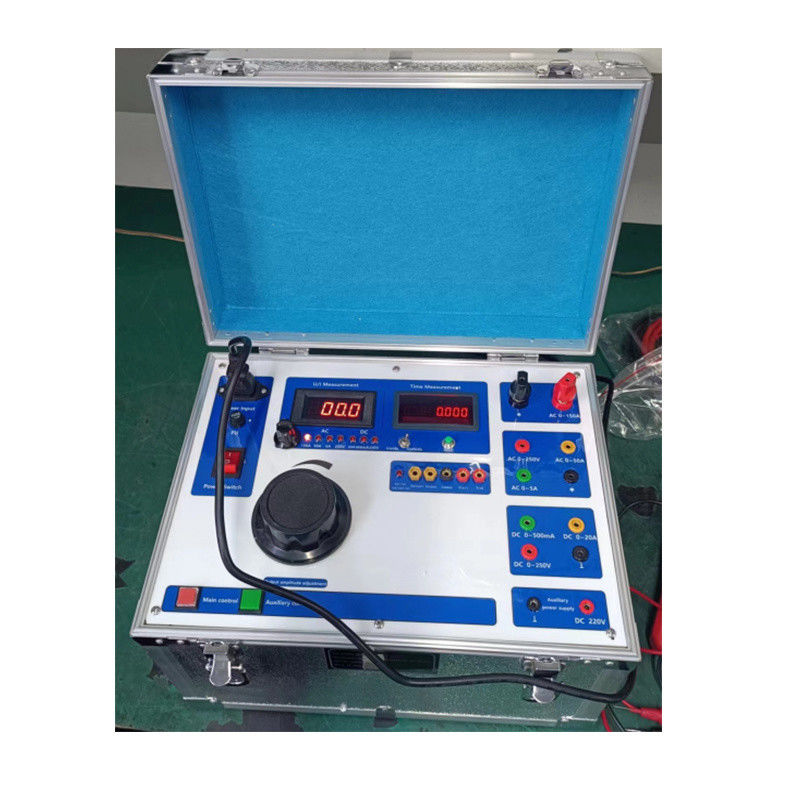

XHJB612 Penguji Perlindungan Relai Fase Tunggal Pasokan AC 220V Injeksi Sekunder

Penguji Proteksi Relai Fase Tunggal XHJB612 untuk Pengujian Injeksi Sekunder yang Akurat

Fungsi utama
☆Membutuhkan catu daya AC220V fase tunggal, menggunakan panel PVC yang indah dan elegan
☆Memiliki output mA, yang dapat memenuhi pengujian relai polarisasi, sinyal, dan lainnya
☆Meter milidetik digital bawaan dengan terminal meter mulai dan berhenti
☆Dengan prompt suara dan cahaya untuk kontak aksi, dll.
☆Sasis paduan aluminium berkekuatan tinggi yang dibuat khusus, mudah dibawa dan diangkut
☆Operasi panel sederhana dan mudah dikuasai, dan pengkabelan jelas, membuatnya nyaman untuk pekerjaan di lokasi.

1	Catu daya	AC220V±10%,  50Hz
2	Output Sirkuit utama	Output AC: Arus: 0-5A 0-50A 0-150A Tegangan: 0-250V dapat disesuaikan terus menerus
3		Output DC: Tegangan: 0-250V Arus: 0-20A 0-500mA
4		Pengukuran waktu: 0-99.99S
5	Rentang pengukuran	Tegangan: 0~500V 0.5%RD±2d
6		Arus: 0~5A 0~50A 0~150A 0.5%RD±2d
7		Rentang waktu pengukuran: 0.01~99.99S

Cara Penggunaan
1 Inspeksi atau persiapan sebelum digunakan
Sebelum menggunakan instrumen, inspeksi visual harus dilakukan, dan ujung grounding kabel daya tiga inti harus di-grounding dengan andal. Nyalakan sakelar daya, lalu uji daya pada instrumen. Pada saat ini, kedua meter harus menyala, dan sentuh sakelar tombol "Pemilihan Output" dengan tangan Anda. , indikator status output harus normal dari kiri ke kanan.
2 Operasi output tegangan sirkuit utama
Pilih status output dalam rentang "AC0-250V", tekan "sakelar kontrol output" sirkuit utama di sudut kiri bawah ruang uji, dan perlahan sesuaikan kenop besar regulator tegangan. Pasangan voltmeter/amperemeter harus menampilkan tegangan AC "0~250V". Untuk mengeluarkan "DC0~300V", pilih status output dalam rentang "DC0~250V", dan metode penyesuaian sama seperti di atas.
3 Operasi output arus sirkuit utama
Pilih status output dalam rentang "AC0~5A", tekan "sakelar kontrol output" sirkuit utama dan perlahan sesuaikan kenop regulator tegangan. Pada saat ini, voltmeter/amperemeter harus menampilkan arus "0~5A", dan penyesuaian arus lainnya serupa dengan metode ini.
4 Contoh penggunaan:
4.1 Pengujian pickup dan pelepasan relai tegangan
Pertama-tama letakkan instrumen dalam keadaan siap, sambungkan koil relai yang diuji ke terminal output tegangan yang sesuai, tekan sakelar "kontrol output sirkuit utama", dan perlahan sesuaikan kenop besar agar tegangan output naik terus menerus. Ketika relai tertutup, catat tegangan penutupan. , kemudian sesuaikan kenop besar ke arah yang berlawanan sampai relai dilepaskan, dan catat tegangan pelepasan. Berdasarkan ini, koefisien balik relai yang diuji dapat dihitung. Jika relai yang diuji adalah relai tegangan lebih, lakukan ke arah yang berlawanan.
4.2 Pengujian nilai pengaturan relai arus
Lepaskan relai yang diuji dari saluran, sambungkan ke terminal output arus instrumen, pilih rentang arus output yang sesuai, seperti "0~5A" atau "0~100A", tekan sakelar "Kontrol Output", dan perlahan sesuaikan kenop terbesar ke aksi relai, amati nilai voltmeter/amperemeter, dan tentukan aksi relai.
4.3 Penentuan waktu tunda relai waktu
Sambungkan relai yang diuji ke terminal output (tegangan kerja adalah AC atau DC sesuai dengan persyaratan relai), sesuaikan ke nilai aksi terukur, dan pulihkan setelah pemadaman listrik. Sambungkan kontak penutupan bergerak tunda relai yang diuji ke terminal II dan ⊥, tekan sakelar "kontrol output", koil relai akan mendapatkan tegangan operasi terukur, dan mulai stopwatch pada saat yang sama. Setelah waktu tunda, stopwatch akan berhenti menghitung. Pada saat ini, angka yang ditampilkan stopwatch adalah waktu penutupan tertunda dari relai waktu. Jika Anda ingin mengukur pelepasan tertunda, prinsipnya sama seperti sebelumnya, dan pengkabelan sebenarnya terbalik.
4.4 Pengujian relai perantara (dengan koil penahan)
Tentukan mode aksi apa (aksi tegangan atau arus) dan mode penahan apa (penahan tegangan atau arus) yang dimiliki relai yang diuji. Mengambil pemeliharaan tegangan aksi arus sebagai contoh (relai DC), pilih rentang output arus DC (0~500mA atau 0~5A), tekan sakelar "Kontrol Output", perlahan sesuaikan kenop besar ke aksi relai, dan perhatikan arus bergerak. Kemudian sambungkan output sirkuit bantu ke ujung koil penahan relai, perlahan sesuaikan kenop kecil ke peringkat relai, catat nilai tegangan penahan, dan tentukan kualitas relai berdasarkan kondisi aksi atau penahan.
Singkatnya, selama Anda menguasai hubungan konversi antara berbagai output instrumen ini dan alat ukur, Anda dapat menarik kesimpulan dari satu contoh dan menerapkannya secara fleksibel sesuai dengan kondisi spesifik relai yang diuji. Saya tidak akan memberikan contoh satu per satu di sini.


Pengemasan: Kotak kayu diisi dengan busa

Pengiriman: melalui Udara, Laut, Ekspres, dll.

Waktu pengiriman: 7-10 hari kerja jika stok tersedia.
