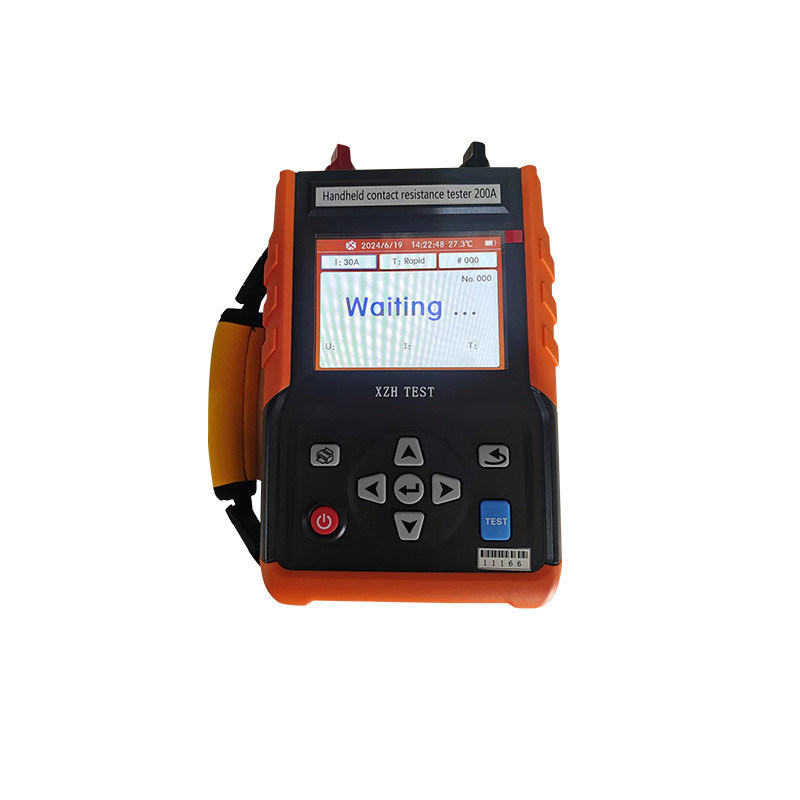

XHHL3200 Loop Resistance Tester adalah instrumen uji switching digital presisi tinggi yang dikembangkan sesuai dengan.,Hal ini digunakan secara luas untuk mengukur rintangan kontak dan rintangan loop dari saklar dan peralatan listrik,serta ketahanan kontak kabel, kabel dan las. arus output dan resistensi yang diukur ditampilkan bersama-sama pada LCD warna sentuh 7 inci dengan kecerahan tinggi, dan hasilnya dapat di output atau disimpan pada USB flash drive,dengan penyimpanan off-power untuk pengambilan data kapan saja.
Lingkup AplikasiKarena akurasi pengukuran tergantung pada metode kabel dan kondisi sampel, instrumen menggunakan koneksi empat terminal (Kelvin) yang menghilangkan pengaruh resistensi uji-bodi,dan dirancang untuk permukaan kontak yang handal dan bersih yang khas dari pengujian switchgear di lapangan.
Fitur Utama
Dapat dikendalikan melalui aplikasi ponsel atau tablet Android khusus (diunduh dengan mengikuti akun resmi WeChat), dengan data tes disimpan dan diunggah untuk tinjauan yang nyaman.
Fungsi perlindungan ganda terhadap lonjakan EMF mundur, sirkuit terbuka dan pemadaman listrik selama pengujian, dan pemanasan sumber daya yang berlebihan, dengan alarm suara sinkron.
Manajemen daya cerdas membuat instrumen bekerja pada keadaan daya minimumnya, menghemat energi dan mengurangi panas.
Tegangan keluaran tinggi dan rentang pengukuran yang luas.
Arus pengujian berasal dari sumber arus konstan arus tinggi presisi tinggi, tidak memerlukan penyesuaian manual, untuk pengujian yang cepat dan akurat.
Metode kabel empat terminal secara efektif menghilangkan pengaruh resistensi garis uji pada hasil.
LCD berwarna sentuh 7 inci dengan kecerahan tinggi, dapat dibaca dengan jelas di bawah cahaya yang kuat, operasi sentuh penuh dengan bebas beralih bahasa Cina / Inggris.
Dibangun dalam perpetual clock kalender dan penyimpanan off-power, merekam hingga 1.000 set data uji untuk ditinjau kapan saja.
Bluetooth, RS232 dan antarmuka USB untuk komunikasi komputer dan penyimpanan data USB flash drive.
Pencetak mikro panel built-in untuk mencetak hasil pengukuran.
Parameter teknis
| Parameter |
Spesifikasi |
| Arus pengujian |
50A, 100A, 150A, 200A |
| Jangkauan pengukuran |
0 - 100mΩ (50A); 0 - 50mΩ (100A); 0 - 25mΩ (150A); 0 - 20mΩ (200A) |
| Resolusi |
Minimal 0,1μΩ |
| Keakuratan |
± (0,5% + 2 digit) |
| Kekuatan |
1000W |
| Modus kerja |
Pengukuran terus menerus |
| Sumber daya listrik |
AC220V ± 10%, 50Hz |
| Suhu operasi |
0°C - 40°C |
Pengkabelan & Operasi
Hubungkan kabel uji khusus dengan warna yang cocok, merah ke merah dan hitam ke hitam.Masukkan saluran tegangan tipis ke dalam soket V + dan V-Pastikan semua permukaan penghubung dari penjepit uji melakukan kontak yang dapat diandalkan dengan sampel;jika oksidasi ditemukan pada permukaan kontakSetelah kabel, hidupkan daya dan pilih waktu uji; instrumen kemudian secara otomatis menyelesaikan pengisian, stabilisasi arus dan pengukuran resistensi.
Arus uji dapat dipilih antara 50A, 100A, 150A dan 200A, dan waktu uji antara 10S, 30S, 45S, 60S, 300S, 600S dan 999S. Setelah selesai, hasilnya dapat disimpan secara lokal,disimpan ke USB drive atau dicetakMenu pengaturan parameter memungkinkan penyesuaian kecerahan, koneksi Bluetooth (melalui kode QR untuk kontrol telepon penuh), dan beralih bahasa Cina / Inggris.
Catatan Keamanan
Operator harus memiliki pengetahuan umum tentang penggunaan peralatan atau instrumen listrik.
Setelah pengujian, tekan tombol reset dan matikan daya.
Jika instrumen berperilaku tidak normal, tekan tombol reset terlebih dahulu untuk mengatur ulang.
Pemeliharaan harus dilakukan oleh para profesional saja; jangan mencoba untuk menangani kesalahan internal sendiri.
Instrumen ini hanya untuk mengukur resistensi loop; pengukuran sirkuit induktif tidak diizinkan.
Pertanyaan yang Sering Diajukan
P1. arus uji dan rentang pengukuran apa yang didukung XHHL3200?
Instrumen ini menawarkan empat arus uji: 50A, 100A, 150A dan 200A. Kisaran yang sesuai adalah 0-100mΩ (50A), 0-50mΩ (100A), 0-25mΩ (150A) dan 0-20mΩ (200A), dengan resolusi minimum 0.1μΩ dan akurasi ± (00,5% + 2 digit).
Q2. Bagaimana instrumen dihubungkan ke sampel?
Ini menggunakan metode kabel empat terminal (Kelvin). menghubungkan kabel dengan cocok warna, merah ke merah dan hitam ke hitam, mengencangkan garis arus tebal ke I + dan I- terminal,Masukkan saluran tegangan tipis ke dalam soket V + dan V-Pastikan permukaan kontak penjepit bersih dan kontak dengan sampel dapat diandalkan.
P3: Dapatkah mengukur sirkuit induktif?
Tidak. Instrumen ini dirancang untuk mengukur hambatan loop saja, dan pengukuran sirkuit induktif tidak diizinkan.
Q4. Bagaimana hasil pengukuran disimpan dan diekspor?
Instrumen ini memiliki built-in perpetual calendar clock dan power-off storage yang merekam hingga 1.000 set data uji untuk ditinjau setiap saat.dan instrumen menyediakan Bluetooth, RS232 dan antarmuka USB untuk komunikasi komputer, ditambah printer panel mikro built-in untuk mencetak hasil.
Q5. Layanan purna jual apa yang disediakan?
Dari tanggal pembelian, instrumen dilindungi selama satu tahun terhadap masalah kualitas produk dengan perbaikan atau penggantian gratis, dan pemeliharaan seumur hidup dan layanan teknis disediakan.Jika terjadi kelainan atau kesalahan, silakan hubungi perusahaan tepat waktu sehingga solusi yang paling nyaman dapat diatur.
