119kg Trolley DC High Voltage Surge Generator 2450J 4uF untuk 35kV Power Cable Fault Testing

Name: 119kg Trolley DC High Voltage Surge Generator 2450J 4uF untuk 35kV Power Cable Fault Testing
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHHV535-4T
Price: 15000 USD
Availability: InStock

Rincian produk:

Tempat asal:	Xi'an, Shaanxi, Cina
Nama merek:	XZH TEST
Sertifikasi:	CE ISO
Nomor model:	XHHV535-4T

Informasi Rinci

Tempat asal:

Xi'an, Shaanxi, Cina

Nama merek:

XZH TEST

Sertifikasi:

CE ISO

Nomor model:

XHHV535-4T

Menampilkan:

meteran analog

Tegangan keluaran:

0-35kV

Memulangkan:

0-2450J

Modus kerja:

DC/Tunggal/Siklus

Jaminan:

1 Tahun

Menyoroti:

High Light

Menyoroti:

2450J 4uF Trolley Surge Tester

Generator tahan DC tiga modus

Pengeluaran Impulse Otomatis 7 Detik

Trading Information

Kuantitas min Order:

1 Unit

Kemasan rincian:

Kasus kayu

Waktu pengiriman:

5-15 hari kerja

Syarat-syarat pembayaran:

T/T

Menyediakan kemampuan:

2000unit/tahun

Deskripsi Produk

Deskripsi Produk2450J Kuda kerja

PeraturanXHHV535-4Tadalah generator tegangan tinggi DC bertenaga tinggi yang dipasang di troli yang memberikan2450J energi pelepasan¥yang tertinggi dalam seri XHHV535 ¥pada hingga 35kV untuk pengujian kesalahan kabel listrik bawah tanah dan DC tahan analisis tegangan.Kondensator penyimpanan energi 4μF/35kV, ia memberikan energi flashover maksimum untuk menantang kegagalan kabel resistensi tinggi dalam desain kondensator tunggal yang disederhanakan dan hemat biaya.

Mengintegrasikan sumber tegangan tinggi DC, kapasitor penyimpanan energi, celah bola debit, perangkat debit otomatis dan built-in fault sampling waveform module ke dalamsasis mobil troli(119kg), XHHV535-4T memiliki operasi tri-mode: DC tahan pengujian tegangan, debit impuls tunggal dan debit siklus berkala dengan7 detik otomatis-impuls waktu. Soket komunikasi jalur dual-Q memungkinkan akuisisi bentuk gelombang yang disinkronkan dengan lokator kesalahan kabel selama pengujian flashover tegangan tinggi.Desain troli yang manusiawi memungkinkan pergerakan yang mudah dalam lingkungan bengkel dan laboratorium.

Mengapa Pilih XHHV535-4T?

Energi Maksimum, Kompleksitas MinimalXHHV535-4T memberikan energi pelepasan pulsa tunggal tertinggi (2450J) dalam keluarga XHHV535 melalui arsitektur kondensator tunggal yang terbukti.energi flashover puncakLebih dari fleksibilitas multi-voltage switching, 4T menawarkan nilai luar biasa dengan lebih sedikit komponen, kompleksitas pemeliharaan yang lebih rendah, dan titik harga yang lebih mudah diakses dibandingkan dengan XHHV535-4TS 3-speed.Ideal untukaplikasi kesalahan kabel resistensi tinggidi mana daya debit maksimum sangat penting untuk menembus penghalang kesalahan.

2450JEnergi Tambahan Maksimal

35kVTegangan Keluar

4μFKondensator

2kVAKekuatan gelombang

7sSiklus Auto-Impulse

Fitur Utama

2450J energi pelepasan maksimum¢tinggi dalam seri XHHV535 untuk menantang kegagalan kekuatan tinggi
Operasi tiga modus: DC tahan tegangan, impuls tunggal, dan debit siklus berkala
7 detik otomatis-impuls waktudengan kemampuan override manual
Modul bentuk gelombang pengambilan sampel kesalahan internaluntuk pengujian gelombang bentuk kesalahan kabel presisi tinggi
Soket komunikasi (port sinyal): antarmuka jalur dual-Q dengan penemu kesalahan kabel untuk pengambilan sampel flashover yang disinkronkan
Perlindungan start nol: tegangan tinggi diblokir kecuali tombol tegangan pada posisi nol
Pengeluaran otomatis: tegangan kondensator residual secara otomatis dibuang saat berhenti atau mati
Dua meter penunjuk 2,5 tingkatuntuk pemantauan tegangan dan arus real-time
Desain troli manusiawi(119kg) dengan rolling roller halus untuk mudah mobilitas bengkel
Arsitektur kondensator tunggal yang kuat: pemeliharaan yang disederhanakan, biaya kepemilikan total yang lebih rendah

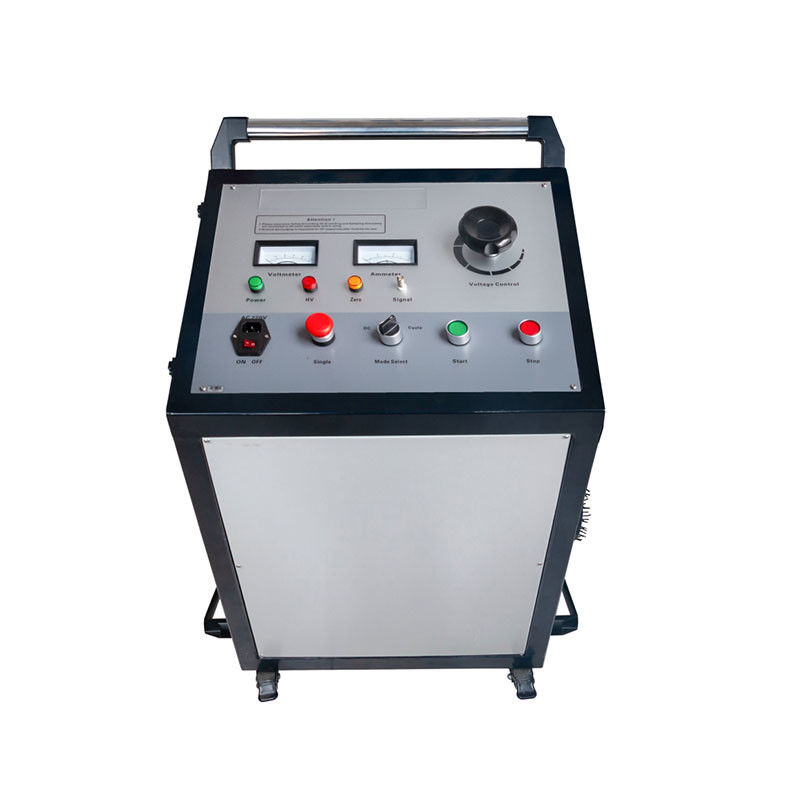

Tata letak panel depan

Pengendalian	Fungsi
Ammeter	Menunjukkan arus sisi tegangan rendah secara real time
Voltmeter	Menampilkan tingkat output tegangan tinggi
Indikator nol	Tombol tegangan pada posisi nol; harus menyala sebelum Start efektif
Indikator HV	Menyala = tegangan tinggi aktif; Matikan = tidak ada output tegangan tinggi
Indikator daya	Menyala ketika daya AC220V normal setelah saklar listrik dihidupkan
Saklar Daya	Input AC220V 50Hz; sekring 8A; kontrol daya sistem utama
Pemilih Mode	Tahan tegangan (DC), impuls tunggal, siklus pelepasan
Tombol Mulai	Memulai tegangan tinggi pada keadaan nol; lampu HV menyala; non-nol = tidak valid
Tombol Stop	Memutus output tegangan tinggi; otomatis melepaskan tegangan residu pada perangkat dan kabel
Tombol Kontrol Tegangan	Status nol = nol lampu menyala; setelah HV mulai, putar untuk meningkatkan tegangan
Soket sinyal	Dual-Q line to cable fault locator untuk pengambilan sampel bentuk gelombang flashover

Parameter teknis

Tegangan Keluar	035kV (penyesuaian terus menerus)
Kondensator terintegrasi	4μF/35kV
Energi pelepasan	2450J
Kekuatan gelombang	2kVA
Waktu Impulsi Otomatis	~ 7s otomatis (menyimpan manual tersedia)
Keakuratan Tegangan	2.5 tingkat
Pembagi Tegangan Tinggi	Dibangun; pengukuran sisi tegangan tinggi real-time
Modus Operasi	Daya tahan DC / impuls tunggal / pelepasan siklus
Perlindungan Keamanan	Zero-start interlock, auto-discharge, over-current, over-voltage
Pengambilan sampel bentuk gelombang	Modul pengambilan sampel kesalahan internal + soket komunikasi
Berat badan	~119kg (dipasang di troli)
Sumber Daya	AC220V±10%, 50Hz±2Hz (frekuensi lain dapat disesuaikan)
Suhu Lingkungan	-20 ️ +50°C

Aplikasi Target

XHHV535-4T melayanibengkel pengujian kabel,gudang pemeliharaan utilitas listrik,tim pengujian listrik industri, danpenyedia layanan pengujian yang sadar anggaranyang membutuhkan energi debit pulsa tunggal maksimum untuk resolusi kesalahan resistensi tinggi.biaya pemeliharaan yang lebih rendahdan kinerja biaya yang lebih baik dibandingkan dengan alternatif multi-speed,menjadikannya pilihan praktis untuk organisasi yang menguji terutama pada 35kV dan di bawah tanpa perlu untuk beralih kondensator tingkat teganganUntuk aplikasi yang membutuhkan pilihan kapasitor multi-voltase, lihat XHHV535-4TS (3-speed).

Pertanyaan yang Sering Diajukan

T: Bagaimana generator tegangan tinggi bekerja dalam deteksi kesalahan kabel?

Generator tegangan tinggi melepaskan impuls energi tinggi ke dalam kabel yang rusak, menciptakan busur tegangan tinggi yang dikendalikan di titik kesalahan.Busur ini menghasilkan baik sinyal akustik (suara berdebar-debar keras yang terdeteksi oleh mikrofon darat) dan pulsa elektromagnetik (terdeteksi oleh penerima induktif)Dengan menggabungkan waktu kedatangan sinyal akustik dan elektromagnetik, operator dapat menentukan lokasi kesalahan yang tepat dengan presisi teknik yang dikenal sebagai sinkronisasi akustik-magnetik.

T: Jangkauan tegangan apa yang harus saya pilih untuk berbagai jenis kabel?

Pemilihan tegangan mengikuti tegangan operasi nominal kabel sebagai pedoman umum. Untuk kabel tegangan rendah (hingga 1kV), gunakan kisaran 8kV atau 12kV. Untuk kabel distribusi tegangan menengah (6-15kV),kisaran 16 kV sesuaiUntuk kabel transmisi tegangan tinggi (35 kV dan lebih tinggi), gunakan kisaran 32 kV.Selalu konsultasikan spesifikasi tegangan uji maksimum produsen kabel dan pastikan semua izin keselamatan dipertahankan selama operasi tegangan tinggi.

T: Apa tindakan pencegahan keselamatan yang harus diperhatikan selama operasi generator lonjakan?

Pengujian generator tegangan tinggi membutuhkan protokol keamanan yang ketat. Selalu periksa kabel benar-benar de-energi dan terisolasi dari semua sumber daya sebelum koneksi.Menetapkan perimeter keamanan minimal 5 meter di sekitar zona uji dengan tanda peringatanSemua personel harus mengenakan PPE yang sesuai termasuk pakaian arc-rated, sarung tangan isolasi HV, dan overshoes dielektrik.Henti darurat, dan interlock tegangan nol memberikan lapisan perlindungan tambahan tetapi tidak boleh menggantikan prosedur keselamatan yang tepat.

T: Apa keuntungan dari beberapa tingkat energi (Joule) pada unit ini?

Tingkat energi yang berbeda melayani tujuan diagnostik yang berbeda.864J1024J) sangat ideal untuk konfirmasi kesalahan awal dan menemukan kesalahan resistensi tinggi di mana energi yang berlebihan dapat memperburuk kerusakan kabel. Energi menengah (1225J 2048J) memberikan kekuatan sinyal akustik yang optimal untuk sebagian besar penentuan kesalahan rutin. Energi tinggi (2450J +) disediakan untuk kabel yang sangat panjang, skenario penguburan yang dalam,atau kesalahan impedansi tinggi yang membutuhkan generasi busur yang lebih kuat untuk menghasilkan tanda akustik yang terdeteksiPemilihan tiga tingkat memungkinkan operator untuk mencocokkan output energi dengan kondisi lapangan.

T: Jaminan dan dukungan apa yang disertakan dengan generator lonjakan ini?

Jaminan standar 12 bulan terhadap cacat manufaktur dengan dukungan teknis seumur hidup. CE dan ISO 9001:2015 disertifikasi. Setiap unit termasuk generator lonjakan, kabel output HV, kabel tanah,batang pembuangan, manual pengguna, dan troli tugas berat dengan penguncian roll untuk transportasi yang aman.suku cadang termasuk celah pembuangan, kondensator, dan dioda HV yang disimpan untuk penggantian cepat.
