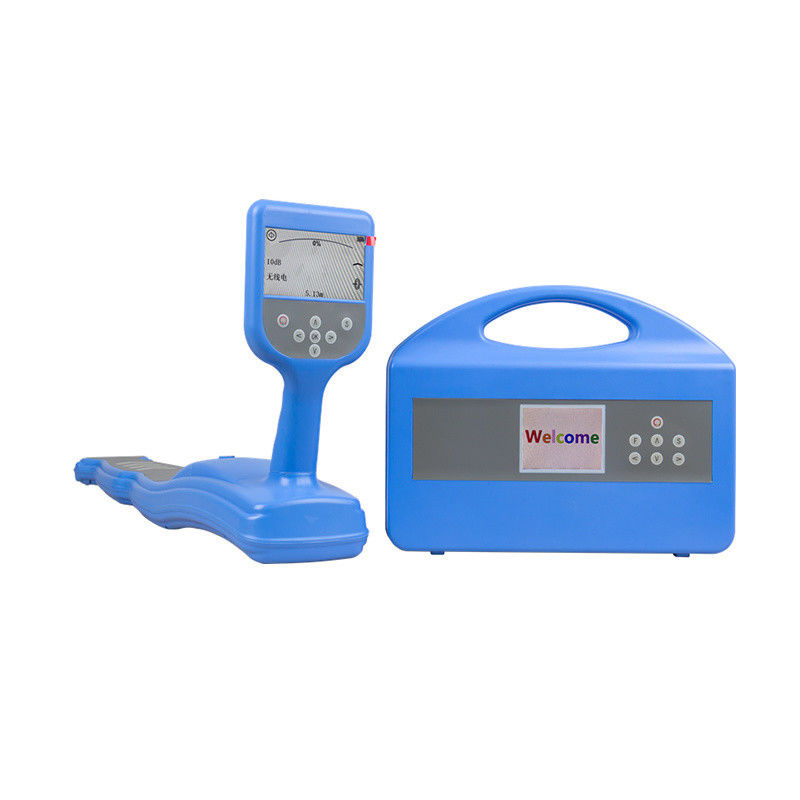

Pencari Kabel Pipa XHGX507C1 adalah sistem deteksi utilitas bawah tanah profesional yang dikembangkan untuk operator infrastruktur kota, jaringan listrik, telekomunikasi, dan jaringan pipa. Kit lengkap ini menggabungkan pemancar daya tinggi 15W (output langsung maks 300V, 9 level yang dapat disesuaikan), penerima presisi dengan pengukuran kedalaman dan arus waktu nyata, klem kopling Φ125mm, dan klem identifikasi fleksibel Φ200mm — mendukung pelacakan jalur kabel/pipa, tampilan arah, pengukuran kedalaman penguburan (0–20m), identifikasi cerdas hingga 20 kabel, dan penentuan lokasi titik kesalahan pentanahan A-frame opsional dalam satu kotak perkakas terintegrasi.
Berbeda dengan pelacak konvensional yang memerlukan perjalanan berulang antara pemancar dan penerima, XHGX507C1 memungkinkan teknisi untuk melakukan pra-kalibrasi hingga 20 kabel di ujung pemancar (dinomori L1–L20), lalu mengidentifikasinya satu per satu di ujung jarak jauh. Penerima menandai kecocokan yang berhasil dengan ikon centang hijau dan bunyi bip, dan kabel non-target dengan tanda silang merah — secara dramatis mengurangi waktu kerja lapangan dan meningkatkan keselamatan di lokasi kerja multi-kabel.
Fitur Utama
Pemancar Daya Tinggi 15W, 9 Level yang Dapat Disesuaikan: Tegangan output langsung maks 300V dengan pencocokan impedansi waktu nyata otomatis penuh, perlindungan beban berlebih dan korsleting, memastikan injeksi sinyal yang stabil dalam kondisi tanah dan pentanahan yang bervariasi.
Tiga Metode Injeksi Sinyal: Koneksi langsung (sinyal terkuat, jangkauan deteksi hingga 20km), klem kopling (tanpa kontak, cocok untuk kabel bertegangan), dan induksi (tidak perlu kabel, untuk kedalaman penguburan di bawah 2m). Mode output diidentifikasi secara otomatis oleh aksesori yang terhubung.
11 Frekuensi Deteksi Aktif + Pasif: 11 frekuensi aktif dari 640Hz hingga 197kHz (640Hz, 1.28kHz, 2.56kHz, 3.20kHz, 4.09kHz, 8.19kHz, 10.2kHz, 32.7kHz, 65.6kHz, 81.9kHz, 197kHz) ditambah frekuensi daya 50Hz/60Hz/250Hz dan deteksi pasif frekuensi radio — total 14 frekuensi yang dapat dipilih pada penerima.
Pengukuran Kedalaman dan Arus Waktu Nyata (0–20m): Akurasi posisi bidang sumbu tengah dalam ±5% (kedalaman penguburan 0–3m) dan −10% (kedalaman penguburan 3–20m); metode lembah 45° manual dan puncak lebar 80% tersedia untuk verifikasi kedalaman yang lebih andal.
Pelacakan Jarak Jauh: Koneksi langsung umumnya mencapai panjang kabel 0–20km; metode kopling umumnya mencapai 0–10km, tergantung pada resistansi pentanahan, resistansi kabel, dan kedalaman penguburan.
Sistem Identifikasi 20 Kabel: Pra-kalibrasi hingga 20 kabel (L1–L20); identifikasi berhasil ketika arus deteksi ≥0.3mA, dalam 75%–135% dari nilai yang dikalibrasi, dan panah arah arus cocok — ditampilkan sebagai centang hijau dengan bunyi bip; kabel non-target menunjukkan tanda silang merah.
Analisis Arah Arus: Pada 640Hz, 1.28kHz, 2.56kHz, dan 3.20kHz, penerima membandingkan fase sinyal untuk membedakan jalur target dari jalur paralel yang berdekatan — menghilangkan penyebab paling umum kesalahan pelacakan di koridor utilitas yang padat.
Antarmuka Guided Wire-Cruise & Classic Positioning: Jalur pipa simulasi visual dan panah arah memandu operator langsung di atas jalur; mode klasik menambahkan tampilan kompas, dan pengukuran distorsi sinyal memverifikasi keandalan data dengan membandingkan bentuk gelombang puncak dan lembah.
Desain Anti-Interferensi Kuat: Penyaringan digital pita ultra-sempit menekan interferensi frekuensi daya dan harmonik dari kabel bertegangan yang berdekatan; indikator kepercayaan hijau/merah memberi tahu operator apakah hasil yang ditampilkan dapat diandalkan.
Lokasi Kesalahan Pentanahan A-Frame Opsional: Menggunakan metode tegangan langkah pada 640Hz–3.20kHz, kerusakan isolasi dan kesalahan pentanahan pipa dan selubung kabel dapat ditentukan lokasinya dengan panduan panah arah.
Desain Siap Lapangan: Layar LCD sentuh kapasitif 5 inci (pemancar) dan 4,3 inci (penerima) yang dapat dibaca di bawah sinar matahari; kotak perkakas khusus terintegrasi tahan terhadap tekanan sekitar 200kg; baterai lithium isi ulang berumur panjang mendukung satu hari kerja penuh.
Spesifikasi Teknis Pemancar
| Item |
Spesifikasi |
| Daya Output |
Maks 15W, 9 level yang dapat disesuaikan |
| Tegangan Output |
Maks 300V (output langsung) |
| Frekuensi Output |
640Hz, 1.28kHz, 2.56kHz, 3.20kHz, 4.09kHz, 8.19kHz, 10.2kHz, 32.7kHz, 65.6kHz, 81.9kHz, 197kHz |
| Mode Output |
Koneksi langsung, metode kopling, metode induksi — diidentifikasi secara otomatis oleh aksesori yang terhubung |
| Pencocokan Impedansi |
Pencocokan dan perlindungan impedansi waktu nyata otomatis penuh |
| Perlindungan Sirkuit |
Perlindungan beban berlebih dan korsleting |
| Tampilan |
Layar warna LCD sentuh kapasitif 5 inci |
| Baterai |
Baterai lithium besi fosfat isi ulang berkapasitas tinggi 11.1V |
| Pengisi Daya |
DC 11.1V 3A |
| Dimensi / Berat |
Sekitar 320 × 275 × 145mm / sekitar 3.85kg |
| Antarmuka Koneksi |
Port USB, port DC, soket penerbangan; kabel pemancar 3m |
| Enklosur |
Desain kotak perkakas khusus terintegrasi, tahan terhadap tekanan sekitar 200kg; ketahanan tekanan AC3700V/rms antara bagian atas dan bawah kotak |
| Keselamatan / EMC |
IEC61010-1 (CAT III 300V, CAT IV 150V, tingkat polusi 2); IEC61326 (EMC) |
Penerima
| Item |
Spesifikasi |
| Fungsi |
Pelacakan jalur pipa (pelacakan posisi, tampilan arah, pengukuran kedalaman, pengukuran arus), identifikasi kabel, pencarian kesalahan A-frame (opsional) |
| Input Sinyal |
Kumparan penerima bawaan, klem penerima fleksibel, A-frame (opsional) |
| Frekuensi Penerimaan |
14 pilihan: 50Hz, 60Hz, 250Hz (pasif); 640Hz, 1.28kHz, 2.56kHz, 3.20kHz, 4.09kHz, 8.19kHz, 10.2kHz, 32.7kHz, 65.6kHz, 81.9kHz, 197kHz (aktif); pita deteksi pasif RF tersedia |
| Mode Deteksi |
Puncak lebar, puncak sempit, metode lembah |
| Mode Tampilan |
Mode penentuan posisi klasik, mode wire-cruise (terpandu), mode pengukuran distorsi sinyal |
| Jangkauan Deteksi |
Koneksi langsung: 0–20km; metode kopling: 0–10km; metode induksi: cocok untuk kabel yang terkubur di bawah 2m |
| Pengukuran Kedalaman |
0–20m, tampilan kedalaman dan arus waktu nyata; akurasi posisi sumbu tengah: ±5% (kedalaman penguburan 0–3m), −10% (kedalaman penguburan 3–20m) |
| Identifikasi Kabel |
Identifikasi cerdas klem fleksibel; 1–20 kabel dapat dikalibrasi (L1–L20); kriteria lulus: arus ≥0.3mA, 75%–135% dari nilai yang dikalibrasi, arah arus cocok; koneksi langsung: resistansi loop 0Ω–8kΩ (sekitar 0–20km); metode kopling: resistansi loop 0Ω–1kΩ (sekitar 0–6km) |
| Indikasi Suara |
Nada FM yang bervariasi dengan kekuatan sinyal |
| Indikasi Anti-Interferensi |
Hijau: bebas interferensi / hasil dapat dipercaya; Merah: interferensi parah / hasil tidak dapat diandalkan |
| Tampilan |
Layar warna LCD sentuh kapasitif 4,3 inci, dapat dibaca di bawah sinar matahari |
| Baterai |
Baterai lithium isi ulang berkapasitas tinggi 8.4V 5200mAh |
| Dimensi / Berat |
Sekitar 350 × 155 × 700mm / sekitar 2kg |
| Antarmuka Koneksi |
Port USB Tipe-C, soket penerbangan |
| Ketahanan Tekanan |
AC2000V/rms (antara ujung depan dan belakang cangkang) |
| Keselamatan / EMC |
IEC61010-1 CAT III 600V, IEC61010-031, IEC61326, tingkat polusi 2 |
Klem & Aksesori
| Item |
Spesifikasi |
| Klem Kopling Pemancar |
Dimensi 297 × 194 × 39mm; diameter dalam Φ125mm; berat sekitar 1.18kg |
| Klem Identifikasi Fleksibel |
Tipe kumparan fleksibel, diameter dalam Φ200mm; diameter lebih besar dapat disesuaikan sesuai permintaan |
| Kabel Uji |
Kabel uji merah 3m, kabel uji hitam 3m (klip buaya ujung ganda) |
| Lingkungan Kerja |
−10°C hingga 40°C, di bawah 80% RH |
| Lingkungan Penyimpanan |
−10°C hingga 50°C, ≤95% RH, tanpa kondensasi |
| Pengisian Baterai |
Pemancar: sekitar 5–6 jam dari tegangan rendah (kondisi mati); Penerima: sekitar 3–4 jam; 300–500 siklus pengisian/pengosongan; isi daya sekali setiap 3 bulan saat tidak digunakan |
Aplikasi
| Industri |
Penggunaan Khas |
| Utilitas Listrik |
Pelacakan jalur kabel listrik, identifikasi kabel bertegangan/mati, verifikasi pra-penggalian dan pra-pemotongan, lokasi kesalahan selubung |
| Infrastruktur Kota |
Pemetaan dan sensus pipa air, gas, dan pemanas bawah tanah |
| Pemeliharaan Pipa |
Patroli rutin, pencegahan kerusakan, penentuan lokasi kerusakan isolasi |
| Konstruksi & Teknik Sipil |
Lokasi utilitas pra-penggalian untuk mencegah kerusakan kabel |
| Telekomunikasi |
Pelacakan rute kabel serat optik dan tembaga di saluran bersama |

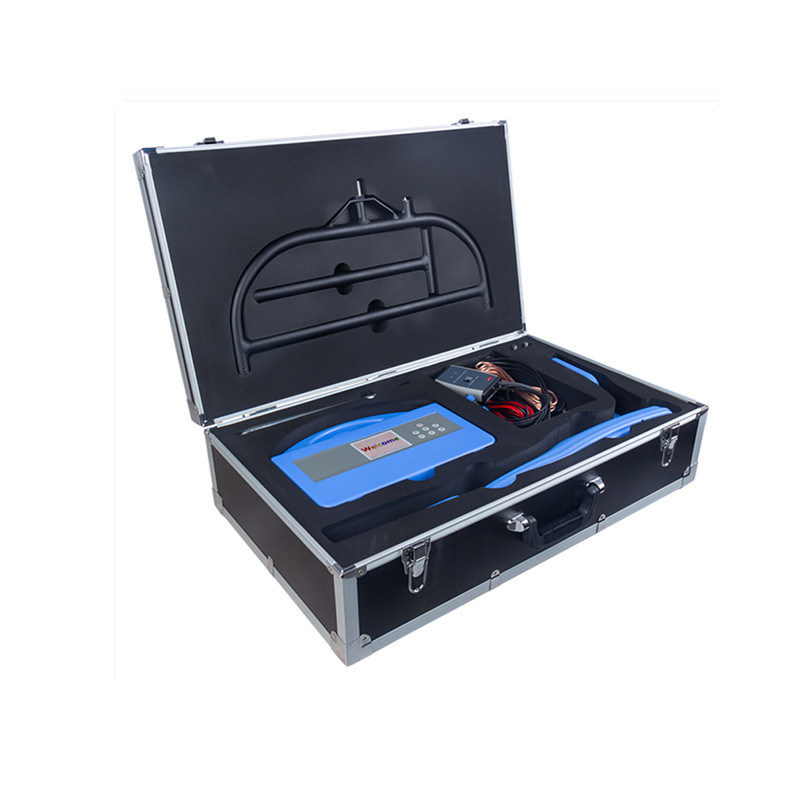

Daftar Kemasan Standar
| No. |
Item |
Jumlah |
| 1 |
Penerima |
1 unit |
| 2 |
Pemancar |
1 unit |
| 3 |
Kabel sinyal langsung |
1 |
| 4 |
Klem kopling pemancar (peluncuran) |
1 |
| 5 |
Klem fleksibel penerima |
1 |
| 6 |
Kabel uji klip buaya ujung ganda |
1 |
| 7 |
Pengisi daya pemancar |
1 |
| 8 |
Pengisi daya penerima |
1 |
| 9 |
A-frame |
1 |
| 10 |
Kabel koneksi A-frame |
1 |
| 11 |
Jarum tanah (pin pentanahan) |
1 |
| 12 |
Kabel USB |
1 |
| 13 |
Kunci spline |
1 |
Pertanyaan yang Sering Diajukan
T: Apa yang dapat dilakukan XHGX507C1?
Ini menggabungkan pelacakan rute kabel/pipa bawah tanah dengan tampilan arah, pengukuran kedalaman (0–20m) dan arus waktu nyata, identifikasi kabel hingga 20 kabel, dan lokasi kesalahan pentanahan A-frame opsional — tiga fungsi dalam satu kit, menghilangkan kebutuhan akan banyak instrumen di lokasi.
T: Seberapa jauh dan seberapa dalam dapat mendeteksi?
Koneksi langsung umumnya mencapai panjang kabel 0–20km dan metode kopling 0–10km, tergantung pada resistansi pentanahan, resistansi kabel, dan kedalaman penguburan. Pengukuran kedalaman waktu nyata mencakup 0–20m; untuk hasil yang lebih andal, metode lembah 45° atau metode manual puncak lebar 80% dapat digunakan.
T: Bagaimana cara kerja identifikasi 20 kabel?
Kalibrasi setiap kabel target (L1–L20) di ujung pemancar terlebih dahulu. Di ujung jarak jauh, jepit kabel dengan klem fleksibel: jika arus deteksi ≥0.3mA, berada dalam 75%–135% dari nilai yang dikalibrasi, dan arah arus cocok, penerima akan menampilkan centang hijau dengan bunyi bip — kabel dikonfirmasi. Kabel lain akan menampilkan tanda silang merah.
T: Bisakah digunakan pada kabel bertegangan?
Ya. Untuk kabel bertegangan, gunakan klem kopling (tidak perlu kontak listrik; kedua ujung selubung harus terpentanahan dengan baik) atau metode injeksi kabel netral/pentanahan atau selubung, yang harus dilakukan oleh pekerja listrik yang berkualifikasi. Output koneksi langsung hanya boleh digunakan pada kabel yang tidak bertegangan yang telah dikonfirmasi aman.
T: Frekuensi mana yang harus saya pilih?
Default 3.20kHz mencakup sebagian besar pekerjaan. Gunakan frekuensi rendah (640Hz–3.20kHz) untuk pelacakan jarak jauh (lebih dari 2–3km), frekuensi sedang-tinggi sekitar 8.19kHz untuk pelacakan pipa umum, dan frekuensi tinggi (32.7kHz–197kHz) untuk pipa beresistensi tinggi seperti pipa besi cor berlapis. Dalam mode induksi, pemancar mengeluarkan 32.7kHz, 81.9kHz, atau 197kHz.
T: Bisakah ia menemukan kesalahan pipa?
Dengan A-frame opsional yang terhubung, penerima beralih ke mode pencarian kesalahan secara otomatis dan menggunakan metode tegangan langkah pada 640Hz–3.20kHz untuk menentukan lokasi kerusakan isolasi pipa berisolasi, kesalahan pentanahan kabel tegangan rendah tanpa lapis baja, dan kegagalan selubung kabel tegangan tinggi.
Catatan keselamatan: Perangkat ini harus dioperasikan oleh personel yang terlatih dan berwenang mengikuti aturan keselamatan dalam manual pengguna. Sebelum deteksi daya mati dan identifikasi kabel menggunakan output langsung, pastikan kabel target tidak bertegangan. Sesuai dengan IEC61010-1 / IEC61326; bersertifikat CE dan ISO; didukung oleh garansi 12 bulan dengan sertifikat. Kustomisasi (diameter klem, set frekuensi, dll.) tersedia sesuai permintaan.
Hubungi kami hari ini untuk penawaran harga atau konsultasi teknis tentang Pencari Kabel Pipa XHGX507C1.
