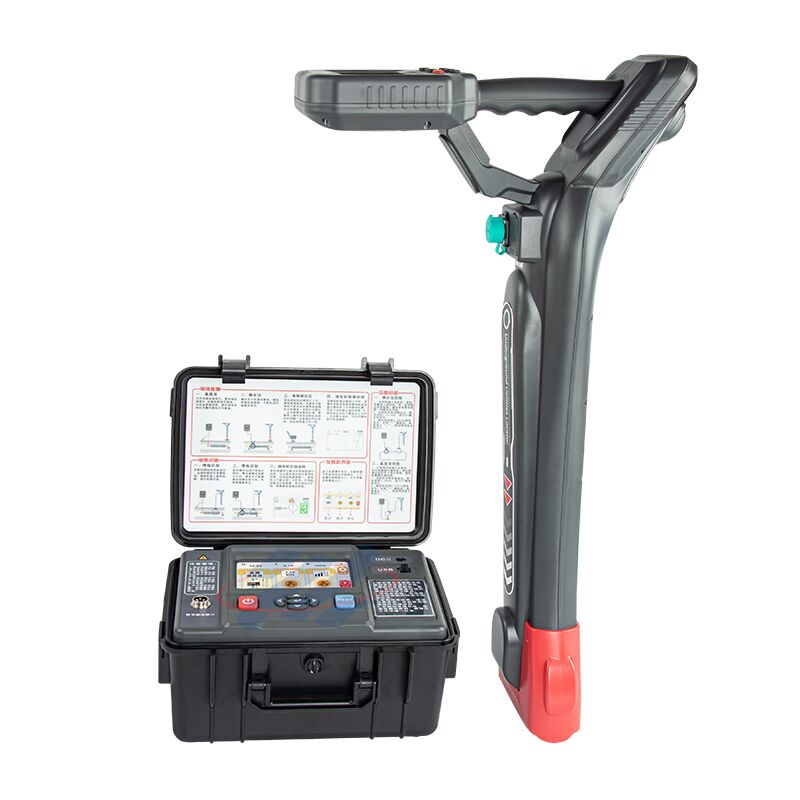

Pencari pipa kabel XHGX507X ini menggunakan sinyal medan elektromagnetik dari kabel bawah tanah untuk menemukan kabel dan memberikan kedalaman dan pembacaan arus,untuk mewujudkan fungsi deteksi kabel.
Pemancar dan penerima perangkat ini sesuai dengan Bagian 15 dari Peraturan FCC AS, peralatan ini sesuai dengan ketentuan yang relevan dari Directive Eropa 1999/5/EC.Fitur:
Perangkat ini dapat digunakan untuk pencarian jalur kabel, daya mati dan hidup identifikasi kabel
Mendukung fungsi indikasi arah dan fase saat ini, dan memiliki teknologi unik yang dapat menampilkan arah dan fase sinyal pelacakan saat ini,meningkatkan keakuratan jalur pencarian secara efektif.
Pada saat yang sama, ia juga dapat mendeteksi kedalaman terkubur kabel.
Transmitter dengan beberapa pilihan frekuensi, 577HZ, 815HZ, 8KHZ, 33KHZ, 65KHZ, 82KHZ, 133KHZ, SS LOW, SS HIGH, Multi-frequency mode.
Fungsi dengan ohmmeter untuk menguji nilai resistansi terus menerus eksternal saat ini.
Tampilan digital kekuatan sinyal
Panah kiri dan kanan menunjukkan lokasi pipa
Frekuensi kerja
Tampilan grafis kekuatan sinyal
Modus operasi
Daya baterai
Kompas menunjukkan arah pipa
Tampilan waktu nyata dari kedalaman pipa dan arus
Pengantar singkat untuk pemancar
Panel instrumen pemancar dan pengenalan fungsiTransmitter adalah sumber sinyal yang dapat memancarkan daya yang cukup, dan merupakan salah satu inti dari set instrumen ini.Pengantar Panel
Catatan: lihat gambar di atas
1. Kunci 2. Output port 3. LCD area display 4. Frekuensi senyawa kunci 5. Pengaturan daya
kunci komposit
6. Menu komposit kunci 7.
Pengenalan fungsi
1. Tombol saklar: Saklar ini adalah saklar pengunci diri; tekan untuk menyalakan listrik, pemancar berada dalam keadaan kerja; muncul untuk memutuskan catu daya, pemancar berada dalam keadaan mati.
2. Output port: Port ini adalah multi-core dedicated aviation socket; digunakan untuk mengubah mode output sinyal.menyisipkan koneksi penjepit kopling adalah mode kopling; tidak menghubungkan jalur adalah mode induksi.
3Area tampilan kristal cair: Tampilkan informasi dasar yang diperlukan.
4. Tombol frekuensi: Tombol ini adalah saklar lunak jog; frekuensi sinyal output dapat diubah setiap kali ditekan; daya awal adalah 577Hz. Awalnya 8KHz dalam mode sensing.Di antarmuka menu pengaturan frekuensi, tekan tombol ini untuk memilih atau membatalkan frekuensi yang ditutupi oleh bilah cahaya; dalam pengaturan mode multi-frekuensi, tekan tombol ini untuk memilih untuk mengganti saluran frekuensi output.
5. Kunci daya: Kunci ini adalah saklar lunak jog; daya output dapat diubah sekali setiap kali ditekan, dan dapat dipilih dari kelas rendah, kelas menengah, kelas tinggi dan kelas penuh.Lari melalui menu frekuensi; dalam pengaturan mode multi-frekuensi, tekan tombol ini untuk memilih frekuensi output.
6. Kunci menu: Kunci ini adalah saklar lunak jog; tekan tombol ini untuk siklus ke menu pengaturan frekuensi, mode pengukuran resistensi, dan pengaturan mode multi-frekuensi.
7. Port pengisian: Port ini adalah Φ2.1 charging stand; digunakan untuk menghubungkan charger khusus untuk mengisi baterai.Konten tampilan antarmuka pemancar
| Frekuensi |
Tampilkan frekuensi output saat ini |
| Kekuatan |
Tampilan daya output saat ini; dapat menampilkan kelas rendah, kelas menengah,
Berkualitas tinggi dan berkualitas penuh masing-masing |
| Mode |
Menampilkan modus kerja saat ini; koneksi langsung, kopling, dan induksi dapat
harus ditampilkan secara terpisah. |
| Saat ini |
Menampilkan nilai arus loop saat ini; tampilan efektif adalah 0-999 mA.
Impedansi: Tampilkan nilai impedansi loop saat ini; tampilan efektif adalah
00001-20000 ohm. |
| Kekuatan |
Menunjukkan daya baterai saat ini; ini diwakili oleh simbol baterai, semua hitam adalah
daya penuh, dan di sebelah kiri adalah tampilan persentase daya saat ini. |
| Tip yang cocok |
Ketika lingkaran di bawah gambar mulai bergulir, itu berarti bahwa pemancar adalah
bekerja stabil. |
| Pengaturan frekuensi |
577Hz, 815Hz, 8kHz, 33kHz, 65kHz, 82kHz, 133kHz, SS rendah, SS tinggi, mode multi-frekuensi. |
Mode output sinyal - mode kerja pemancarTransmitter dapat mengeluarkan sinyal AC yang berbeda, yang dapat diterapkan ke kabel target dengan tiga cara (koneksi langsung, kopling, induksi).Untuk memastikan transmisi sinyal yang dapat diandalkan pada kabel target, harus ada loop yang dapat diandalkan di jalur.sebuah lingkaran kapasitif yang terdiri dari kapasitansi terdistribusi yang terbentuk antara kabel yang cukup panjang dan tanah, atau loop langsung yang terdiri dari titik kesalahan sirkuit pendek antara jalur.Pengantar singkat kepada penerimaPanel penerima dan pengenalan fungsi

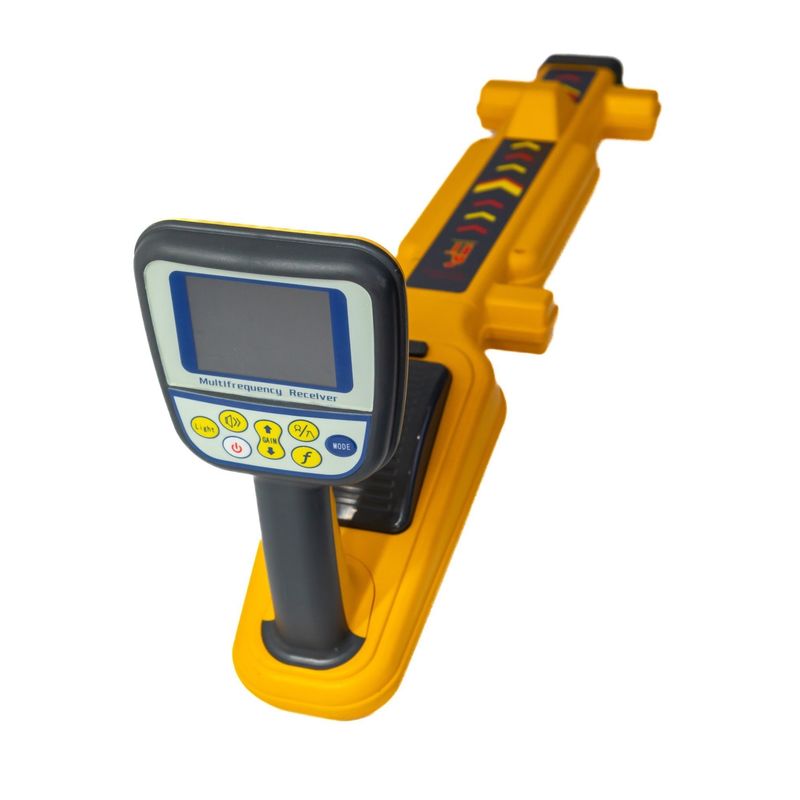

Penerima adalah integrasi sirkuit sistem yang mampu menerima medan magnet tertentu dan mengubahnya menjadi sinyal listrik untuk menampilkannya dan meminta operator.Ini adalah inti kedua dari serangkaian instrumen iniIni berfungsi sepenuhnya, sangat cerdas, portabel, ringan, dan mudah dioperasikan.
Fungsi tampilan konten antarmuka diperkenalkan
Penerima Broad Peak Arrow Mode Interface
Frekuensi:Tampilkan nilai frekuensi penerima saat ini; nilai awal adalah 577Hz ketika daya dihidupkan.
Goresan:Kekuatan sinyal ditunjukkan oleh panjang kisi; kisi bergerak dari kedua sisi ke tengah, dan sinyal terlalu kuat atau di luar jangkauan ketika kisi penuh.
Tiga digit:kekuatan sinyal ditunjukkan dengan ukuran angka; kisaran yang valid adalah 00.0-99.9, ketika 99.9 ditampilkan, sinyal terlalu kuat atau di luar jangkauan.
Kompas warna:menunjukkan arah pipa.
Kedalaman & arus:Menunjukkan kedalaman yang diukur dari pipa bawah tanah dan arus di pipa.
Keuntungan:Menunjukkan pembesaran sinyal yang saat ini diproses oleh penerima, dengan kisaran dinamis 000-140db; secara otomatis disesuaikan secara default.
Mode:Menunjukkan cara penerima menerima sinyal, dan menampilkan puncak sempit, puncak lebar, palung, panah puncak lebar, puncak + palung dan peralatan eksternal; daya awal adalah puncak lebar.Perangkat eksternal secara otomatis dikenali.
Tingkat baterai:Menunjukkan tingkat baterai saat ini; ditandai dengan simbol baterai.
Volume:Menunjukkan status kerja saat ini dari buzzer, yang diwakili oleh simbol klakson ditambah garis, satu baris adalah volume rendah, dua baris adalah volume menengah, tiga baris adalah volume tinggi,dan sebuah salib adalah untuk mematikan deringPemanfaatan pertama adalah mematikan buzzer.
Panah kiri dan kanan:Panah secara otomatis muncul di luar kabel untuk menunjukkan lokasi kabel; dua anak panah muncul di atas kabel.
Arah saat ini:Ketika menggunakan frekuensi SS, fungsi ini dapat menampilkan arah arus sinyal untuk membantu operator dalam menemukan jalur.
Indikasi fase:Saat menggunakan frekuensi SS, penerima akan menampilkan fase sinyal.
Karakteristik penerima
1) Posisi kabel: Pilih metode puncak gelombang dan gunakan posisi antena paralel untuk dengan cepat melacak kabel target.sinyal yang terbesar dan kedua sisi berkurang. Pilih metode lembah dan gunakan antena vertikal untuk penentuan posisi. Ketika tidak ada kabel berdekatan dan sumber interferensi, penentuan posisi lebih akurat dan dapat diandalkan.Ketika penerima berada di atas kabel, sinyal yang terkecil dan sinyal di kedua sisi besar.
2) Pengukuran kedalaman: Dalam mode koneksi langsung, kedalaman diukur langsung.dan menjaga tubuh instrumen tetap ketika arah yang ditunjukkan oleh kompas titik lurus ke depan, dan nilai suara real-time ditampilkan di sudut kiri atas.
Prompt suara
Fitur utama dari instrumen ini adalah bahwa ia memiliki perintah suara, yang dapat mengurangi kelelahan mata operator ketika bekerja untuk waktu yang lama, dan membuat deteksi bekerja lebih sederhana dan jelas.Volume suara yang dipancarkan oleh penerima sebanding dengan kekuatan sinyal yang diterimaDi bawah keuntungan kesatuan, ketika suara dari penerima keras dan cepat, itu berarti bahwa sinyal yang diterima kuat, dan sebaliknya, itu berarti bahwa sinyal yang diterima kuat.
Ketika penerima berada dalam metode puncak, suara paling keras dan tajam tepat di atas kabel, dan suara kecil dan tipis di kedua sisi.Ketika penerima berada di metode lembah, suara adalah yang terkecil dan paling tipis tepat di atas pipa, dan suara keras dan ketat di kedua sisi.Modus kerja penerima
prinsip kerja
Ketika sinyal diterapkan pada kabel, ada arus pada kabel, dan arus menghasilkan medan magnet yang memancar di sekitar kabel.Frekuensi medan magnet konsisten dengan frekuensi sinyal yang diterapkan. Kekuatan adalah kabel sebagai pusat lingkaran dan radiasi berkurang, dan arah adalah arah tangen dari titik tertentu pada lingkaran radiasi.
Penerima menerima sinyal medan magnet atau sinyal medan listrik yang bocor yang dipancarkan oleh kabel melalui antena internal atau perangkat input eksternal,dan dapat diproses dalam dua mode kerja yang berbeda, dan perubahan kekuatan sinyal diminta operator.
Modus penerimaan sinyal - modus kerja penerima
Metode Crest(puncak sempit, puncak lebar, anak panah lebar, puncak + lembah)
Metode Trough(Langit)Daftar kemasan
