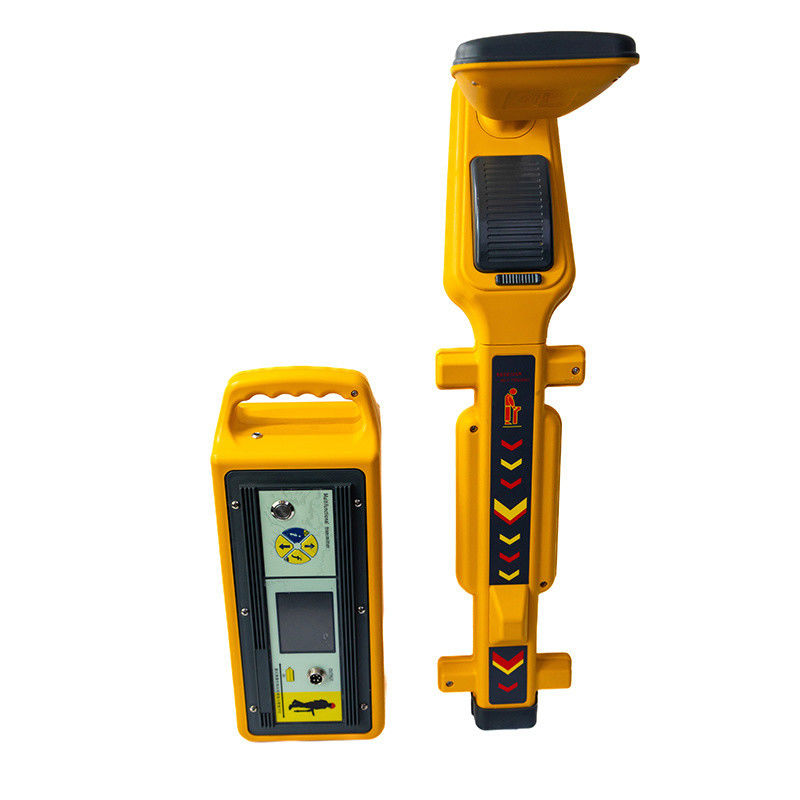

XHGX507X Kustomisasi Pencari Kabel Pipa Kuning Cerdas untuk Penelusuran Rute

Pengantar Produk
Pencari kabel pipa XHGX507X ini menggunakan sinyal medan elektromagnetik dari kabel bawah tanah untuk menemukan kabel, dan memberikan pembacaan kedalaman dan arus, sehingga mewujudkan fungsi deteksi kabel.
Pemancar dan penerima perangkat ini mematuhi Bagian 15 dari Aturan FCC AS, peralatan ini mematuhi ketentuan yang relevan dari Arahan Eropa 1999/5/EC.
Fitur:

1. Perangkat ini dapat digunakan untuk pencarian jalur kabel, identifikasi kabel mati dan hidup.
2. Mendukung fungsi arah arus dan indikasi fasa, dan memiliki teknologi unik yang dapat menampilkan arah arus dan fasa sinyal pelacakan, secara efektif meningkatkan akurasi jalur pencarian.
3. Pada saat yang sama, ia juga dapat mendeteksi kedalaman kabel yang terkubur.
4. Pemancar dengan beberapa pilihan frekuensi, 577Hz, 815Hz, 8kHz, 33kHz, 65kHz, 82kHz, 133kHz, SS LOW, SS HIGH, mode Multi-frekuensi.
5. Fungsi dengan ohmmeter untuk menguji nilai resistansi kontinu eksternal saat ini.
6. Tampilan digital kekuatan sinyal
7. penguatan
8. Panah kiri dan kanan menunjukkan lokasi pipa
9. frekuensi kerja
10. Tampilan grafis kekuatan sinyal
11. Mode operasi
12. daya baterai
13. Kompas menunjukkan arah pipa
14. Tampilan real-time kedalaman dan arus pipa

Pengantar singkat pemancar



Panel instrumen pemancar dan pengantar fungsi
Pemancar adalah sumber sinyal yang dapat memancarkan daya yang cukup, dan merupakan salah satu inti dari set instrumen ini. Ia memiliki fungsi lengkap, kecerdasan tinggi, dan pengoperasian yang sederhana.
Pengantar Panel
Catatan: lihat gambar di atas
1. Tombol  2. Port output  3. Area tampilan LCD  4. Tombol gabungan frekuensi  5. Penyesuaian daya
tombol gabungan
6. Tombol gabungan menu  7. Port pengisian daya
Pengantar fungsi
1. Tombol sakelar: Sakelar ini adalah sakelar pengunci mandiri; tekan untuk menyalakan daya, pemancar dalam keadaan kerja; tarik keluar untuk memutuskan catu daya, pemancar dalam keadaan mati.
2. Port output: Port ini adalah soket penerbangan khusus multi-inti; digunakan untuk mengubah mode output sinyal. Menghubungkan kabel sambungan langsung adalah mode sambungan langsung; memasukkan sambungan klem kopling adalah mode kopling; tidak menghubungkan kabel adalah mode induksi.
3. Area tampilan kristal cair: Menampilkan informasi dasar yang diperlukan.
4. Tombol frekuensi: Tombol ini adalah sakelar lunak jog; frekuensi sinyal output dapat diubah setiap kali ditekan; daya awal adalah 577Hz. Awalnya 8kHz dalam mode penginderaan. Di antarmuka menu pengaturan frekuensi, tekan tombol ini untuk memilih atau membatalkan frekuensi yang dicakup oleh bilah cahaya; dalam pengaturan mode multi-frekuensi, tekan tombol ini untuk memilih mengganti saluran frekuensi output.
5. Tombol daya: Tombol ini adalah sakelar lunak jog; daya output dapat diubah sekali setiap kali ditekan, dan dapat dipilih dari tingkat rendah, tingkat menengah, tingkat tinggi, dan tingkat penuh. Bolak-balik melalui menu frekuensi; dalam pengaturan mode multi-frekuensi, tekan tombol ini untuk memilih frekuensi output.
6. Tombol menu: Tombol ini adalah sakelar lunak jog; tekan tombol ini untuk berputar ke menu pengaturan frekuensi, mode pengukuran resistansi, dan pengaturan mode multi-frekuensi.
7. Port pengisian daya: Port ini adalah dudukan pengisian daya Φ2.1; digunakan untuk menghubungkan pengisi daya khusus untuk mengisi daya baterai.

Konten tampilan antarmuka pemancar

Frekuensi	Menampilkan frekuensi output saat ini
Daya	Menampilkan daya output saat ini; dapat menampilkan tingkat rendah, tingkat menengah, tingkat tinggi dan tingkat penuh masing-masing
Mode	Menampilkan mode kerja saat ini; sambungan langsung, kopling, dan induksi dapat ditampilkan secara terpisah.
Arus	Menampilkan nilai arus loop saat ini; tampilan efektif adalah 0-999 mA. Impedansi: Menampilkan nilai impedansi loop saat ini; tampilan efektif adalah 00001-20000 ohm.
Daya	Menunjukkan daya baterai saat ini; diwakili oleh simbol baterai, semua hitam adalah daya penuh, dan kiri adalah tampilan persentase daya saat ini.
Tips pencocokan	Ketika lingkaran di bawah gambar mulai bergulir, itu berarti pemancar bekerja dengan stabil.
Pengaturan frekuensi	577Hz, 815Hz, 8kHz, 33kHz, 65kHz, 82kHz, 133kHz, ss low, ss high, mode multi-frekuensi.

Mode output sinyal - mode kerja pemancar
Pemancar dapat mengeluarkan sinyal AC yang berbeda, yang dapat diterapkan ke kabel target dalam tiga cara (sambungan langsung, kopling, induksi). Untuk memastikan transmisi sinyal yang andal pada kabel target, harus ada loop yang andal di saluran. Ini bisa berupa loop tidak langsung yang terdiri dari tanah, loop kapasitif yang terdiri dari kapasitansi terdistribusi yang terbentuk antara kabel yang cukup panjang dan tanah, atau loop langsung yang terdiri dari titik kesalahan hubung singkat antar saluran. Sirkuit yang berbeda memenuhi pengujian yang berbeda.

Pengantar singkat penerima



Panel penerima dan pengantar fungsi
Penerima adalah integrasi sirkuit sistem yang mampu menerima medan magnet tertentu dan mengubahnya menjadi sinyal listrik untuk menampilkannya dan memberi tahu operator. Ini adalah inti kedua dari set instrumen ini. Ia memiliki fungsi penuh, kecerdasan tinggi, portabel, ringan, dan mudah dioperasikan.

Pengantar fungsi konten tampilan antarmuka
Antarmuka Mode Panah Puncak Lebar Penerima
Frekuensi: Menampilkan nilai frekuensi penerimaan saat ini; nilai awal adalah 577Hz saat daya menyala.
Kisi: Kekuatan sinyal ditunjukkan oleh panjang kisi; kisi bergerak dari kedua sisi ke tengah, dan sinyal terlalu kuat atau di luar jangkauan ketika kisi penuh.
Tiga digit: kekuatan sinyal ditunjukkan oleh ukuran angka; rentang efektif adalah 00,0-99,9, ketika 99,9 ditampilkan, sinyal terlalu kuat atau di luar jangkauan.
Kompas warna: menunjukkan arah pipa.
Kedalaman & Arus: Menunjukkan kedalaman terukur pipa bawah tanah dan arus pada pipa.
Penguatan: Menunjukkan pembesaran sinyal yang saat ini diproses oleh penerima, dengan rentang dinamis 000-140db; disesuaikan secara otomatis secara default. Boot awal adalah 60db.
Mode: Menunjukkan cara penerima menerima sinyal, dan menampilkan puncak sempit, puncak lebar, lembah, panah puncak lebar, puncak + lembah, dan peralatan eksternal; daya awal adalah puncak lebar. Perangkat eksternal dikenali secara otomatis.
Tingkat baterai: Menunjukkan tingkat baterai saat ini; ditunjukkan oleh simbol baterai.
Volume: Menunjukkan status kerja buzzer saat ini, diwakili oleh simbol klakson ditambah garis, satu garis adalah kenyaringan rendah, dua garis adalah kenyaringan sedang, tiga garis adalah kenyaringan tinggi, dan tanda silang adalah mematikan buzzer. Daya awal adalah mematikan buzzer.
Panah Kiri dan Kanan: Panah secara otomatis muncul di luar kabel untuk menunjukkan lokasi kabel; dua panah muncul di atas kabel.
Arah arus: Saat menggunakan frekuensi SS, fungsi ini dapat menampilkan arah arus sinyal untuk membantu operator dalam pencarian jalur.
Indikasi Fasa: Saat menggunakan frekuensi SS, penerima akan menampilkan fasa sinyal. Tekan lama tombol frekuensi untuk menghapus fasa.Karakteristik penerima
1) Penentuan posisi kabel: Pilih metode puncak gelombang dan gunakan penentuan posisi antena paralel untuk melacak kabel target dengan cepat. Ketika berada di atas kabel, sinyal adalah yang terbesar dan kedua sisi berkurang. Pilih metode lembah dan gunakan antena vertikal untuk penentuan posisi. Ketika tidak ada kabel yang berdekatan dan sumber gangguan, penentuan posisi lebih akurat dan andal. Ketika penerima berada di atas kabel, sinyal adalah yang terkecil dan sinyal di kedua sisi besar.
2) Pengukuran kedalaman: Dalam mode sambungan langsung, kedalaman diukur secara langsung. Tempatkan penerima langsung di atas pipa, dan jaga agar badan instrumen tetap diam ketika arah yang ditunjukkan oleh kompas mengarah lurus ke depan, dan nilai kedalaman real-time ditampilkan di sudut kiri atas.
prompt suara
Fitur hebat dari instrumen ini adalah memiliki prompt suara, yang dapat mengurangi kelelahan mata operator saat bekerja dalam waktu lama, dan membuat pekerjaan deteksi lebih sederhana dan jelas. Volume suara yang dikeluarkan oleh penerima sebanding dengan kekuatan sinyal yang diterima. Di bawah penguatan satuan, ketika suara dari penerima keras dan cepat, itu berarti sinyal yang diterima kuat, dan sebaliknya, itu berarti
sinyal yang diterima lemah. Ketika penerima dalam metode puncak, suara paling keras dan tajam tepat di atas kabel, dan suara kecil dan jarang di kedua sisi. Ketika penerima dalam metode lembah, suara paling kecil dan paling jarang tepat di atas pipa, dan suara keras dan rapat di kedua sisi.
Mode kerja penerima
prinsip kerja
Ketika sinyal diterapkan ke kabel, ada arus pada kabel, dan arus menghasilkan medan magnet yang memancar di sekitar kabel. Frekuensi medan magnet konsisten dengan frekuensi sinyal yang diterapkan. Kekuatannya adalah kabel sebagai pusat lingkaran dan radiasi berkurang, dan arahnya adalah arah tangen dari titik tertentu pada lingkaran radiasi.
Penerima menerima sinyal medan magnet atau sinyal medan listrik bocor yang dipancarkan oleh kabel melalui antena internal atau perangkat input eksternal, dan dapat diproses dalam dua mode kerja yang berbeda, dan perubahan kekuatan sinyal dikomunikasikan kepada operator.
Mode penerimaan sinyal - mode kerja penerima
Metode puncak (puncak sempit, puncak lebar, panah lebar, puncak + lembah)
Metode lembah (lembah)
