Penunjuk kesalahan kabel listrik Penunjuk kesalahan kabel bawah tanah

Name: Penunjuk kesalahan kabel listrik Penunjuk kesalahan kabel bawah tanah
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHDD503E
Price: 4,175.00 USD
Availability: InStock

Rincian produk:

Tempat asal:	Xi'an, Shaanxi, Cina
Nama merek:	XZH TEST
Sertifikasi:	CE, ISO
Nomor model:	XHDD503E

Informasi Rinci

Tempat asal:

Xi'an, Shaanxi, Cina

Nama merek:

XZH TEST

Sertifikasi:

CE, ISO

Nomor model:

XHDD503E

Model TIDAK.:

XHDD503E

Penggunaan:

Penguji Kabel Jaringan, Penguji Kabel Audio, Penguji Kabel Koaksial, Penguji Kabel Digital

Kekuatan:

Listrik

Disesuaikan:

Disesuaikan

Warna:

Hitam

Menyaring:

200Hz-1600Hz Opsional

Keuntungan Output:

16 Tingkat (0~112dB)

Akurasi Posisi Akustik-Magnetik:

Kurang dari 0,2m

Akurasi Posisi Tegangan Langkah:

Kurang dari 0,5 m

Akurasi Identifikasi Jalur:

Kurang dari 0,5 m

Paket Transportasi:

kotak kayu

Merek dagang:

Tes XZH

Asal:

Cina

Kode HS:

9031809090

Menyediakan kemampuan:

2000pcs/tahun

Kustomisasi:

Tersedia

Layanan purna jual:

Sertifikat Garansi

Jaminan:

12 bulan

Menyoroti:

High Light

Menyoroti:

Penunjuk kesalahan kabel listrik

Penunjuk kesalahan kabel bawah tanah

Trading Information

Kuantitas min Order:

1 Unit

Harga:

Dapat dinegosiasikan

Kemasan rincian:

Kasus kayu

Waktu pengiriman:

5-8 hari

Syarat-syarat pembayaran:

T/T

Menyediakan kemampuan:

2000unit/tahun

Deskripsi Produk

XHDD503E

Deskripsi
Alat pelacak gangguan kabel menggunakan prinsip penangkapan getaran dan induksi elektromagnetik untuk menentukan lokasi titik gangguan kabel secara spesifik. Generator pulsa tegangan tinggi digunakan untuk menyebabkan pelepasan lucutan api pada titik gangguan. Fenomena fisik seperti gelombang getaran, gelombang suara, dan gelombang elektromagnetik yang dihasilkan oleh pelepasan lucutan api pada titik gangguan ditangkap oleh probe khusus dari instrumen penunjuk, diperkuat, diproses, ditampilkan, dan dikeluarkan oleh instrumen penunjuk gangguan kabel. Lokasi titik gangguan yang tepat ditentukan oleh pendengaran dan penglihatan penguji. Dengan kata lain, tugas untuk secara akurat menemukan lokasi titik gangguan kabel "tepat di atas kabel dan dalam jangkauan pengukuran kasar" selesai.
Instrumen penentu lokasi tetap ini cocok untuk gangguan resistansi rendah, korsleting, sirkuit terbuka, dan putus pada kabel daya, kabel koaksial frekuensi tinggi, kabel lampu jalan, dan kabel tanam yang terbuat dari berbagai bahan dengan penampang dan media yang berbeda, serta gangguan kebocoran resistansi tinggi dan lucutan api resistansi tinggi.

Fitur Produk
1. LCD kecerahan tinggi layar sentuh 5 inci memastikan visibilitas di bawah sinar matahari.
2. Memiliki 4 mode pengujian: standar, ditingkatkan, pengurangan kebisingan, dan kustom.
3. Memiliki 4 fungsi penentuan lokasi: sinkronisasi akustik-magnetik, akustik murni, magnetik murni, dan tegangan langkah.
4. Memiliki teknologi pengurangan kebisingan latar belakang dan dapat memilih dari berbagai metode penyaringan.
5. Dilengkapi dengan fungsi BNR dan senyap.
4. Memiliki indikasi penyimpangan jalur.
5. Dilengkapi dengan sensor sinyal isolasi fisik berlapis-lapis, tingkat kedap air IP65.
6. Baterai lithium berkapasitas besar bawaan, waktu siaga lama, dilengkapi dengan pengisi daya cepat.
7. Kecil dan ringan, mudah dioperasikan, dan antarmuka manusia-mesin yang sederhana.

Spesifikasi Teknis

Parameter Filter	l Semua-pass: 100Hz~1600Hz.
	l Lulus rendah: 100Hz~300Hz.
	l Qualcomm: 160Hz~1600Hz.
	l Bandpass: 200Hz~600Hz.
Penguatan saluran:	8 tingkat dapat disesuaikan.
Penguatan saluran magnetik:	8 tingkat dapat disesuaikan.
Penguatan tegangan langkah:	8 tingkat dapat disesuaikan.
Penguatan keluaran:	16 tingkat (0~112db)
Impedansi keluaran:	350Ω
Akurasi penentuan lokasi akustik-magnetik:	≤0.1m.
Akurasi penentuan lokasi tegangan langkah:	≤ 0.5m.
Akurasi identifikasi jalur:	≤ 0.5m.
Memiliki fungsi pengurangan kebisingan latar belakang BNR dan pengurangan kebisingan senyap.
Metode kontrol tampilan:	Kontrol layar sentuh kecerahan tinggi 5 inci.
Catu daya:	4*18650 baterai lithium standar.
Waktu siaga:	lebih dari 8 jam.
Volume:	428L×350W×230H
Suhu lingkungan:	-25~65ºC; Kelembaban relatif: ≤90%.

Prinsip Kerja
1. Metode sinkronisasi akustik-magnetik:
Metode sinkronisasi akustik-magnetik adalah metode yang sangat akurat dan unik untuk lokasi gangguan yang tepat. Prinsipnya didasarkan pada metode penentuan titik akustik tradisional dan menambahkan deteksi dan aplikasi sinyal elektromagnetik.
Ketika generator tegangan tinggi melakukan pelepasan dampak pada kabel yang rusak, suara yang dihasilkan oleh pelepasan pada titik gangguan merambat ke tanah. Sinyal suara ditangkap oleh probe yang sangat sensitif. Setelah diperkuat, suara "pop" dapat didengar dengan mendengarkan menggunakan headphone.
Probe bawaan dari probe menerima sinyal medan magnet secara real-time, dan menggunakan prinsip bahwa kecepatan propagasi medan magnet jauh lebih tinggi daripada kecepatan propagasi suara untuk menentukan jarak titik gangguan dengan mendeteksi perbedaan waktu antara sinyal elektromagnetik dan sinyal suara. Terus gerakkan posisi sensor untuk menemukan titik dengan perbedaan waktu akustik-magnetik terkecil, maka lokasi pasti titik gangguan akan berada di bawahnya.
Instrumen penentu titik hukum pengukuran akustik tradisional umumnya hanya menggunakan earphone untuk memantau, atau dilengkapi dengan ayunan penunjuk meter untuk mengidentifikasi suara pelepasan pada titik gangguan. Karena suara pelepasan menghilang dalam sekejap mata dan tidak banyak berbeda dari kebisingan sekitar, seringkali membawa kesulitan besar bagi operator yang tidak terlalu berpengalaman. Metode sinkronisasi akustik-magnetik secara efektif menghindari masalah metode pengukuran akustik tradisional di atas.
2. Metode suara murni:
Metode suara murni terdiri dari sensor getaran akustik, penguat sinyal, sirkuit filter, unit pengambilan sampel, prosesor, unit tampilan, unit penguat daya, headphone, dll.
Metode suara murni terutama digunakan untuk mengukur gangguan resistansi tinggi dan lucutan api. Prinsip utamanya adalah menggunakan sumber tegangan tinggi untuk menerapkan tegangan impuls ke kabel yang rusak untuk menyebabkan kerusakan pelepasan pada titik gangguan, dan kemudian menggunakan suara yang dihasilkan selama pelepasan untuk secara akurat menemukan gangguan. Sensor getaran akustik mengubah sinyal akustik menjadi sinyal listrik, yang diperkuat dan difilter oleh penguat sinyal dan sirkuit filter. Akhirnya, dikembalikan menjadi suara melalui headphone, atau intensitas suara ditampilkan. Tempat dengan intensitas suara terbesar adalah titik gangguan.
3. Metode magnetik murni:
Metode magnetik murni dapat menentukan jalur kabel dan lokasi titik gangguan kabel yang tepat. Prinsip utamanya adalah menggunakan sumber tegangan tinggi untuk menerapkan tegangan impuls ke kabel yang rusak, menggunakan kumparan induksi untuk menangkap sinyal impuls, dan menilai apakah itu menyimpang dari kabel melalui karakteristik sinyal impuls. Ketika karakteristik sinyal impuls yang ditangkap menyimpang, itu ditentukan sebagai titik gangguan.
4. Metode bingkai-A:
Jika terjadi gangguan tanah pada kabel tanam, kita dapat menggunakan metode perbedaan potensial untuk menemukan titik gangguan. Metode ini adalah menambahkan tegangan uji antara titik uji kabel yang rusak dan tanah, kemudian medan listrik terdistribusi yang konsentris dengan titik masuk akan terbentuk di sekitar titik masuk kabel. Tidak ada perbedaan potensial antara titik mana pun dengan radius yang sama dalam medan listrik ini, tetapi ada perbedaan potensial antara dua titik mana pun dengan radius yang berbeda (titik A dan B dalam gambar), dan ketika jarak antara kedua titik tetap, jarak antara kedua titik tersebut Semakin dekat objeknya, semakin kuat perbedaan potensialnya.
Menggunakan fitur ini, kita dapat menggerakkan titik A dan B secara bertahap lebih dekat ke titik tengah. Ketika titik gangguan berada tepat di antara titik A dan B, perbedaan potensial menjadi nol. Jika terus bergerak melewati titik gangguan, polaritas perbedaan potensial akan terbalik, sehingga titik pentanahan dapat ditentukan secara akurat dengan bergerak maju mundur.

Tata letak dan instruksi instrumen

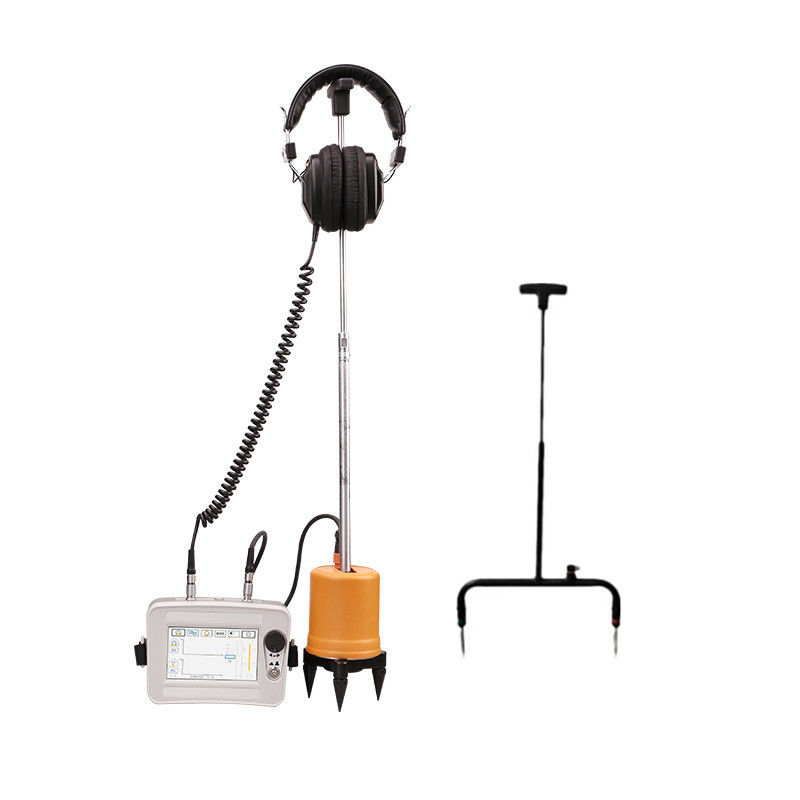

Komposisi instrumen
1. Pelacak gangguan kabel: secara akurat menemukan titik gangguan kabel dalam jangkauan pengukuran kasar.
2. Probe: termasuk probe, probe, tiga cakar, dan batang penghubung, terhubung ke saluran input untuk menerima sinyal.
3. Kenakan headphone; hubungkan saluran input instrumen penunjuk (umpan balik sinyal keluaran).
4. Kabel sinyal 7-inti: kabel penghubung antara instrumen penunjuk dan probe (menghubungkan instrumen penunjuk dan probe).
5. Pengisi daya: Hubungkan ke soket pengisi daya instrumen untuk mengisi daya.
6. Bingkai A: digunakan saat menguji menggunakan metode tegangan langkah.
7. Kabel koneksi bingkai A: pelacak gangguan kabel dan kabel koneksi bingkai A.
8. Pin tanah: Aksesori yang cocok untuk bingkai A.

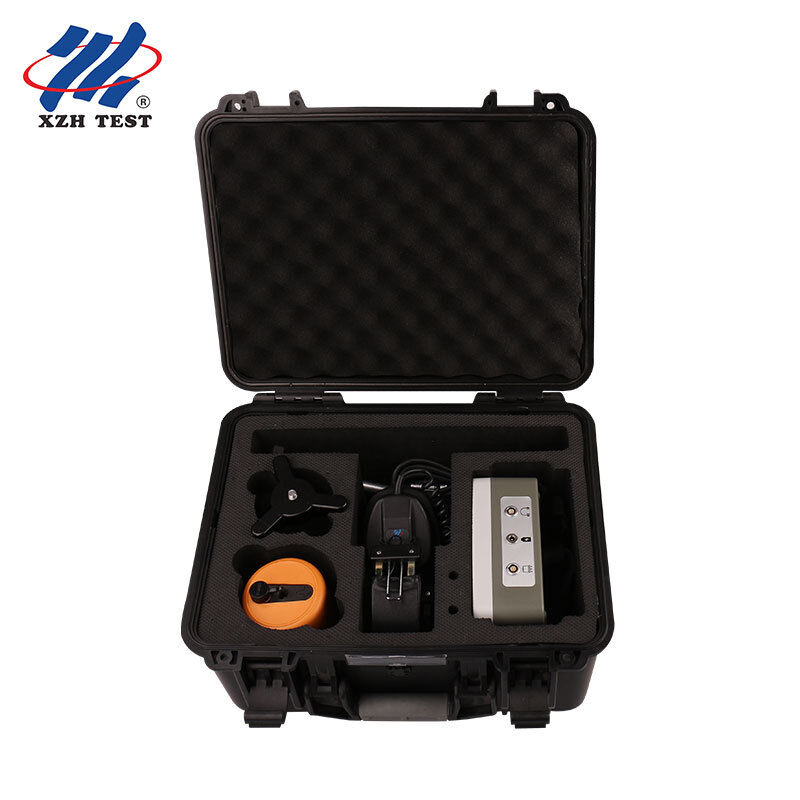

Daftar Kemasan

Setelah bingkai A terhubung, ia akan secara otomatis masuk ke antarmuka pengujian seperti yang ditunjukkan di sebelah kanan.
Perhatikan bahwa di bagian bawah bingkai A terdapat panah, merah dan hijau, dengan merah di depan dan hijau di belakang. Ini berarti merah menunjukkan ujung kabel dan hijau menunjukkan awal kabel.

Gerakkan bingkai A perlahan di sepanjang jalur tanam kabel ke arah ujung kabel dan amati perubahan grafik batang merah dan hijau di layar pengujian. Ini mencerminkan perubahan arah arus.
Pada jarak yang jauh dari titik kerusakan, batang merah dan hijau di layar tampak sedikit tidak beraturan dan kecil.
Ketika Anda mendekati titik gangguan, misalnya sekitar 5 meter dari titik gangguan, Anda akan melihat bahwa grafik batang merah menjadi sangat besar, seperti yang ditunjukkan pada gambar di atas di sebelah kiri.
Ketika Anda tepat di atas titik gangguan atau sekitar 1-2 meter di depan dan belakang titik gangguan, Anda akan melihat bahwa grafik batang merah dan hijau menjadi sangat kecil dan muncul di layar seperti yang ditunjukkan pada gambar di atas di sebelah kanan.
Setelah Anda melewati titik gangguan, misalnya sekitar 5 meter dari titik gangguan, Anda akan melihat bahwa grafik batang hijau menjadi sangat besar.
Dengan cara ini, dengan mencari dengan sabar, Anda dapat menemukan lokasi gangguan.
