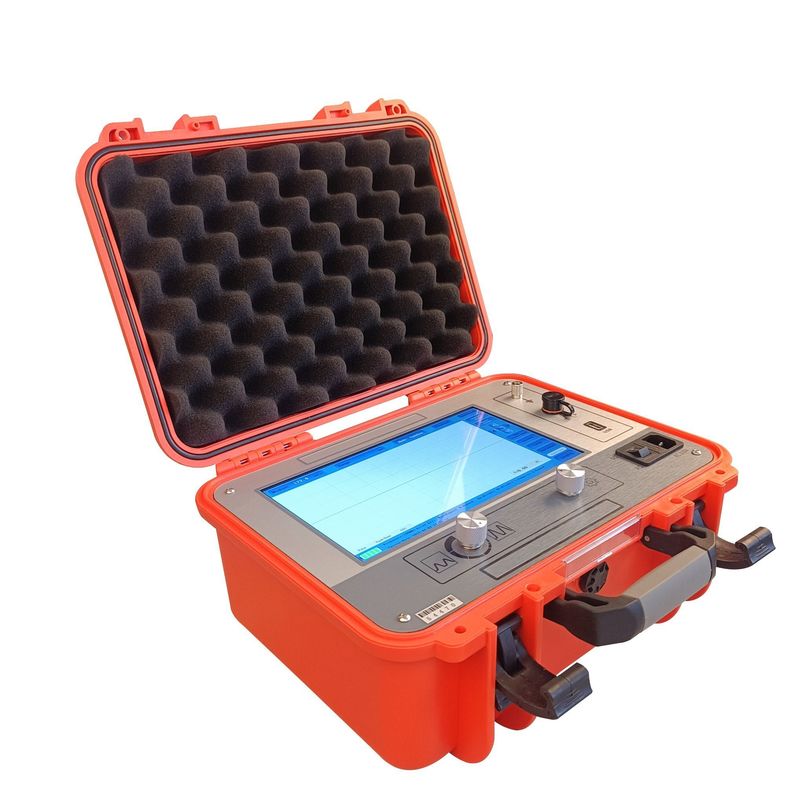

Kabel Fault Pre-Locator 10.1 inci layar sentuh TDR Kabel Fault Tester XHGG502A
Penguji kesalahan kabel XHGG502A mengadopsi komputer berintegrasi sentuh 10,1 inci kelas industri dengan antarmuka perangkat lunak operasi sederhana, memungkinkan pengujian interaktif manusia-mesin.Ini menggunakan desain sirkuit terpadu kelas industri dan sistem operasi tertanam untuk mencapai penyaringan sinyal, akuisisi, pemrosesan data, tampilan grafis dan analisis grafis, menyelesaikan pengukuran kecepatan kabel, uji panjang kabel, uji jarak kesalahan kabel dan uji ketahanan.
Tester kesalahan kabel ini adalah instrumen khusus untuk mengukur dan menganalisis kondisi dan jarak kesalahan kabel listrik.kesalahan sirkuit terbuka dan pemutusan kabel listrik, kabel koaksial frekuensi tinggi, kabel lampu jalanan dan kabel terkubur dari berbagai bahan, penampang dan media, serta kebocoran resistensi tinggi dan flashover kesalahan resistensi tinggi.
Modus kerja: TDR (pulsa tegangan rendah), ICE (Arm current), ARM (Arc reflection method) dengan kopling dikonfigurasi.
Aplikasi & Target Audiens:Dirancang untuk departemen pasokan listrik traksi kereta api dan metro, tim pemeliharaan listrik tambang dan pabrik petrokimia, perbaikan darurat jaringan listrik dan unit komisi,dan tim pemeliharaan infrastruktur utilitas kota yang pra-lokasi tahan rendah, sirkuit terbuka, pemutusan, kebocoran resistensi tinggi dan flashover kesalahan pada kabel tegangan menengah dan tinggi hingga 120km.
Fitur Produk
- Layar sentuh TFT berwarna penuh kelas industri 10,1 inci dengan sistem embedded yang sederhana dan stabil;
- Fungsi pengujian kecepatan gelombang kabel, pengujian panjang kabel dan pengujian jarak kesalahan;
- Sampling terus menerus sepenuhnya otomatis, penangkapan bentuk gelombang real-time, tepat waktu dan akurat;
- Pengaturan rentang uji otomatis dan analisis bentuk gelombang otomatis untuk menampilkan jarak uji;
- Dua mode operasi tombol sentuh dan kode, sederhana, cepat dan dapat diandalkan;
- Dilengkapi dengan metode pulsa tegangan rendah, metode flashover tegangan tinggi dan metode pulsa ganda (8 kali) teknologi pengujian, tampilan bentuk gelombang yang halus dan interpretasi yang mudah;
- Ketika menggunakan metode pulsa ganda, digunakan dengan kopling pulsa untuk menampilkan 8 kelompok bentuk gelombang tegangan tinggi dan rendah untuk perbandingan yang mudah;
- Penyimpanan bentuk gelombang uji yang besar: bentuk gelombang yang diuji di lokasi dapat disimpan dan diambil untuk analisis;
- Lampu latar LED dengan kecerahan ultra-tinggi 280 nits dengan resolusi 1024*600, cocok untuk lingkungan sinar matahari langsung;
- Baterai lithium berkapasitas tinggi terintegrasi dengan pengisian cepat, memungkinkan pengujian di lingkungan tanpa listrik;
- Mengadopsi sasis perlindungan tidak lebih rendah dari IP54.
Spesifikasi Teknis
| Parameter |
Spesifikasi |
| Frekuensi pengambilan sampel |
1MHz~400MHz |
| Amplitudo denyut nadi tegangan rendah |
300V±15% |
| Jangkauan |
≥ 120km |
| Jangkauan pengujian |
100m/300m/500m/1km/3km/5km/10km/25km/50km/100km |
| Lebar pulsa |
0.1uS/0.30uS/0.60uS/1.20uS/2.4uS/5.0uS/7.5uS/10uS |
| Resolusi minimum |
0.07m |
| Area buta uji |
≤ 10m |
| Kesalahan pengukuran |
≤±(0,5%×L+1m), L adalah panjang kabel |
| Mode pasokan listrik |
Pengisian AC110V ~ 240V, 50Hz/60Hz; built-in 11.1V baterai lithium, waktu pengisian sekitar 2 jam, waktu kerja lebih dari 5 jam |
| Pulse Coupler tahan tegangan |
DC 35kV |
| Volume dan berat |
Penguji kesalahan kabel L358mm × W284mm × H168mm - 5kg; kopling pulsa L430mm × W380mm × H220mm - 10kg |
| Kondisi kerja |
Suhu -20°C~+65°C, kelembaban relatif 90%, tekanan atmosfer 750±30mmHg |
Prinsip Kerja dan Metode Pengujian
Berdasarkan prinsip gelombang perjalanan, XHGG502A menerapkan sinyal pulsa ke kabel yang sedang diuji dan menangkap gema yang dipantulkan di titik kesalahan di mana impedansi karakteristik berubah,mengubah waktu refleksi menjadi jarak kesalahan yang tepatEmpat metode pengujian terintegrasi untuk menutupi kesalahan dari resistensi rendah ke flashover resistensi tinggi:
| Metode pengujian |
Prinsip Kerja |
Aplikasi Tipikal |
| Metode Gelombang Perjalanan |
Menerapkan sinyal pulsa dan menangkap gema pada titik perubahan impedansi, mengubah waktu refleksi menjadi jarak kesalahan. |
Prinsip rentang inti yang mencakup semua jenis kesalahan kabel |
| Metode Pulsa Tegangan Rendah |
Injeksi 300V tegangan rendah denyut dan menganalisis bentuk gelombang yang dipantulkan untuk mengukur panjang kabel, kecepatan gelombang dan jarak kesalahan. |
Kerusakan sirkuit terbuka, resistensi rendah, sirkuit pendek dan pemutusan |
| Metode Flashover Tegangan Tinggi |
Sumber tegangan tinggi DC memicu debit flashover di titik kesalahan; pemindai menangkap sinyal yang dipantulkan untuk perhitungan jarak. |
Gangguan kebocoran kekuatan tinggi dan flashover |
| Metode Pulsa Multiple (8 Kali) |
Kopling pulsa membimbing pulsa tegangan tinggi instan ke fase yang rusak dan memperpanjang durasi busur, menampilkan 8 kelompok bentuk gelombang tegangan tinggi dan rendah untuk perbandingan. |
Kegagalan flashover resistensi tinggi pada kabel jarak jauh hingga 120km |
Skenario Aplikasi
| Skenario Aplikasi |
Aplikasi Tipikal |
| O&M Kabel Transmisi Tegangan Tinggi |
Memperkirakan kesalahan kebocoran flashover dan resistensi tinggi pada kabel transmisi jarak jauh 66 kV dan lebih tinggi dengan metode multi-impulse |
| Pembangkit Tenaga Panas & Listrik Tenaga Air |
Pengujian pembantu dan kabel listrik keluar untuk meminimalkan waktu pemadaman paksa |
| Peternakan Angin & Surya |
Menemukan kesalahan pada kabel feeder dan kolektor panjang di medan yang luas dan sulit dijangkau |
| Taman Industri Besar |
Pengujian kabel distribusi tegangan menengah yang memasok zona pabrik tanpa mengganggu jalur produksi |
Daftar kemasan
| Artikel |
Jumlah |

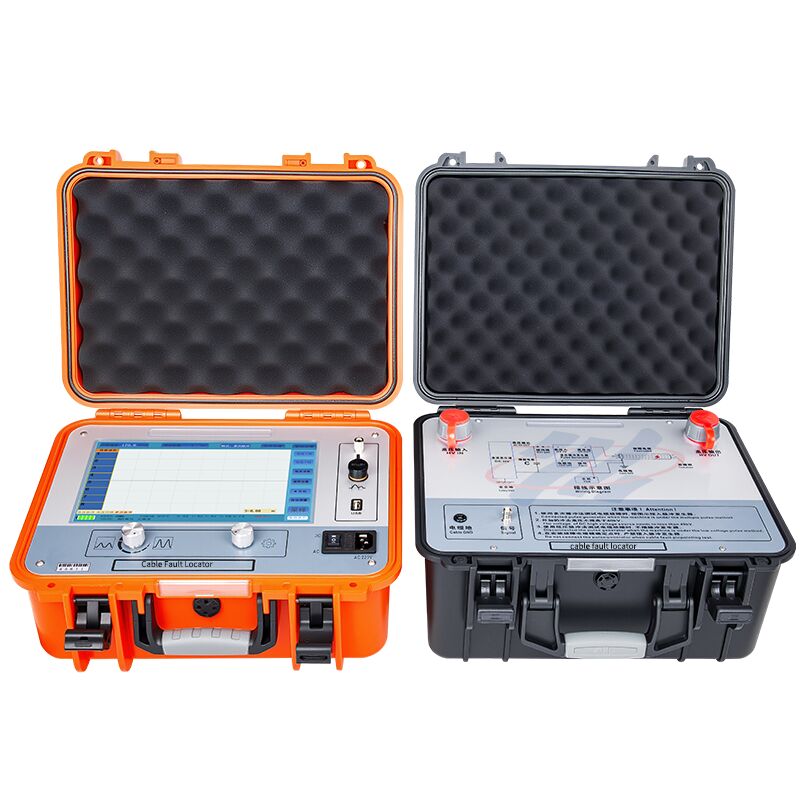

| Penguji kesalahan kabel |
1 unit |
| Pulse coupler (host) |
1 unit |
| Kabel listrik |
1 buah |
| Jalur Q tunggal (jalur output) |
1 buah |
| Garis Q ganda (garis masukan) |
1 buah |
| Kotak pengambilan sampel |
1 buah |
| Kabel pengantar transparan |
1 buah |
| Kopling tegangan tinggi jalur A / B |
1 buah setiap |
| Kabel komunikasi USB |
1 buah |
Instrumen ini menyediakan insinyur tenaga dengan solusi yang dapat diandalkan dan komprehensif untuk penilaian kondisi kabel listrik dan lokasi kesalahan sebelumnya,membantu meminimalkan waktu pemadaman melalui pengukuran jarak kesalahan yang cepat dan akurat.
FAQ
Pertanyaan 1: Untuk siapa perangkat ini dirancang?
Ini dirancang untuk departemen pasokan listrik traksi kereta api dan metro, tim pemeliharaan listrik tambang dan pabrik petrokimia, perbaikan darurat jaringan listrik dan unit komisi,dan tim pemeliharaan infrastruktur utilitas kota yang pra-lokasi tahan rendah, sirkuit terbuka, pemutusan, kebocoran resistensi tinggi dan flashover kesalahan pada kabel tegangan menengah dan tinggi hingga 120km.
T2: Jenis kesalahan kabel apa yang dapat diuji dengan XHGG502A?
Ini menguji resistensi rendah, sirkuit pendek, sirkuit terbuka dan kesalahan pemutusan kabel listrik, kabel koaksial frekuensi tinggi, kabel lampu jalanan dan kabel terkubur dari berbagai bahan,Potongan dan media, serta kebocoran resistensi tinggi dan flashover kesalahan resistensi tinggi.
T3: Metode pengujian apa yang didukung oleh XHGG502A?
Ini mendukung metode pulsa tegangan rendah, metode flashover tegangan tinggi dan metode pulsa ganda (8 kali) dengan kopling pulsa, semuanya didasarkan pada prinsip gelombang perjalanan,dengan pengaturan rentang uji otomatis, analisis bentuk gelombang otomatis dan tampilan jarak langsung.
Q4: Apa spesifikasi teknis utama dari XHGG502A?
Ini memiliki frekuensi pengambilan sampel 1MHz ~ 400MHz, amplitudo denyut nadi tegangan rendah 300V ± 15%, rentang ≥ 120km, resolusi minimum 0,07m, area buta tes ≤ 10m, kesalahan pengukuran ≤ ± ((0.5% × L + 1m), 10.Layar sentuh TFT berwarna penuh 1 inci, dan kopling pulsa dengan DC 35kV tahan tegangan.
T5: Standar apa yang sesuai dan apa yang termasuk dalam pengiriman?
Set instrumen memenuhi persyaratan standar DL / T 849.1 dan JJF1042. Pengiriman termasuk host penguji kesalahan kabel, kopling pulsa, kabel listrik, saluran Q tunggal, saluran Q ganda, kotak pengambilan sampel,Kawat pengantar transparanInstrumen ini dilindungi oleh garansi satu tahun dengan perawatan seumur hidup dan layanan teknis.
