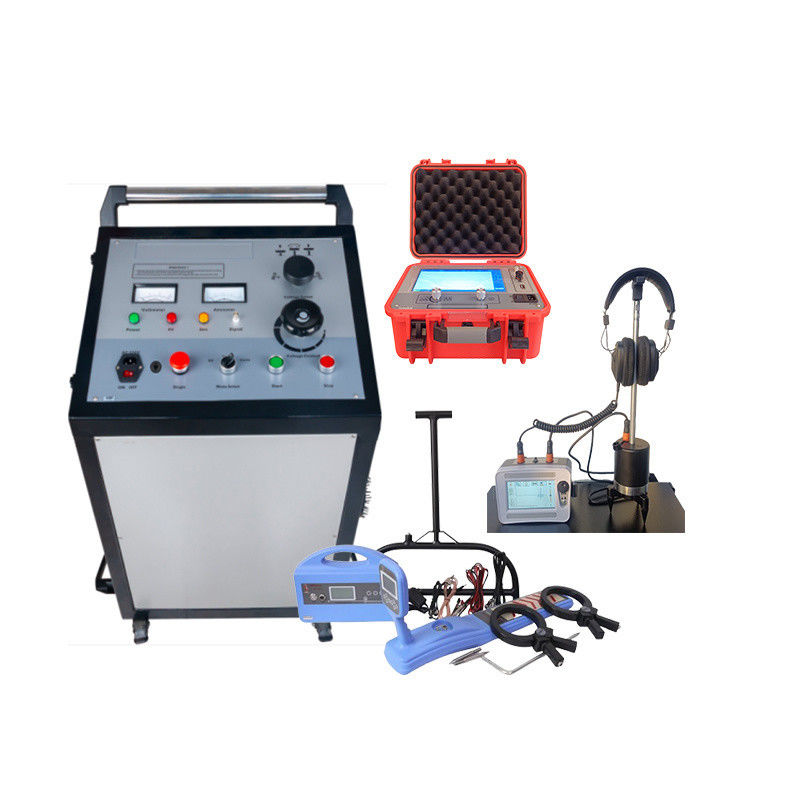

XHGG502A+XHDD503C+XHGX507+XHHV535-4TSC
Sistem pencari kesalahan kabel bawah tanah
| Nomor model |
Nama Produk |
| XHGG502A |
Pra-pencari kesalahan kabel |
| XHDD503C |
Penunjuk kesalahan kabel |
| XHGX507 |
Penguji komprehensif kesalahan kabel |
| XHHV535-4TSC |
Generator lonjakan tegangan tinggi |
SAYA.Tujuan sistem:
- Secara akurat dan cepat mendeteksi kegagalan isolasi utama kabel listrik; kalibrasi panjang kabel; mendeteksi secara akurat arah dan kedalaman kabel yang terkubur.
- Bukti -pengujian kabel dengan standar DC
- Menemukan Kesalahan -Jarak pada kabel.
- Pin- Menunjuk kesalahan kabel di tanah.
- Pelacakanjalur-kabel bawah tanah.
- Memilih kabel dari bundel kabel.
II.Deskripsi teknis sistem
1.Kesalahan kabelpra-pencari lokasi XHGG502A
Keterangan
Penguji kesalahan kabel mengadopsi komputer terintegrasi sentuh 10,1 inci kelas industri, antarmuka perangkat lunak pengoperasian sederhana, sirkuit dan perangkat terintegrasi kelas industri, dan baterai lithium-ion berkapasitas besar, yang stabil, andal, dan mudah digunakan.
Penguji kesalahan kabel ini adalah instrumen khusus untuk mengukur dan menganalisis status dan jarak gangguan kabel listrik. Penguji kesalahan kabel ini menggunakan kombinasi teknologi elektronik modern dan teknologi komputer untuk mencapai penyaringan sinyal, akuisisi, pemrosesan data, tampilan grafik, dan analisis grafik. Pengukuran kecepatan kabel, uji panjang kabel, uji jarak kesalahan kabel.
Penguji kesalahan kabel ini cocok untuk kesalahan resistansi rendah, hubung singkat, sirkuit terbuka, dan pemutusan kabel daya, kabel koaksial frekuensi tinggi, kabel lampu jalan, dan kabel terkubur yang terbuat dari berbagai bahan dengan penampang dan media berbeda. serta kebocoran resistansi tinggi dan flashover resistansi tinggi. Kegagalan jaringan.
Modus kerja:TDR (pulsa tegangan rendah), ICE (arus impuls), ARM (metode refleksi busur).
Fitur
• Layar sentuh TFT penuh warna 10,1 inci;
• Sistem tertanam, tampilan dan mode operasi yang aman, stabil dan sederhana;
• Dengan fungsi pengujian kecepatan gelombang kabel, panjang kabel dan jarak gangguan;
• Pengambilan sampel kontinu yang sepenuhnya otomatis, penangkapan bentuk gelombang setiap saat, tepat waktu dan akurat.
• Dilengkapi dengan pengaturan rentang pengujian otomatis, analisis bentuk gelombang otomatis, dan tampilan jarak pengujian.
• Menu lengkap berbahasa Inggris, dua metode pengoperasian tombol sentuh dan kode, sederhana, cepat dan andal.
• Dilengkapi dengan teknologi pengujian metode pulsa tegangan rendah, metode flashover tegangan tinggi, dan metode pulsa ganda (8 kali), tampilan bentuk gelombang halus dan mudah diinterpretasikan.
• Saat menggunakan metode beberapa pulsa, digunakan dengan penggandeng pulsa untuk menampilkan 8 kelompok perbandingan bentuk gelombang tegangan tinggi dan rendah, yang memudahkan untuk pengujian jarak otomatis, analisis manual, dan pengukuran jarak.
• Instrumen ini memiliki kemampuan pemrosesan data yang kuat, sehingga memudahkan pengguna untuk mengelola dan mengarsipkan file bentuk gelombang.
• Memiliki fungsi penyimpanan bentuk gelombang uji yang sangat besar: bentuk gelombang yang diuji di lokasi dapat disimpan dengan mudah di instrumen sesuai urutan yang ditentukan oleh penamaan Tiongkok untuk dipanggil kembali dan diamati kapan saja; dapat menyimpan lebih dari 8.000 catatan pulsa tegangan rendah dan bentuk gelombang flashover tegangan tinggi, dan banyak pulsa. Lebih dari 250 catatan bentuk gelombang dapat direkam, dan file bentuk gelombang dapat diimpor ke perangkat lunak komputer untuk manajemen dan analisis menggunakan komunikasi USB.
• Kecerahan ultra-tinggi, kecerahan lampu latar LED mencapai 280nit, resolusi 1024*600, nyaman untuk lingkungan yang terkena sinar matahari langsung dalam pengoperasian.
Spesifikasi teknis
| Frekuensi pengambilan sampel |
1MHz~400MHz |
| Amplitudo pulsa tegangan rendah |
300V±15% |
| Rentang jangkauan |
≥120km |
| Rentang tes |
100m/300m/500m/1km/3km/5km/10km/25km/50km/100km |
| Lebar pulsa |
0,15uS/0,30uS/0,60uS/1,20uS/2,4uS/5,0uS/7,5uS/10uS |
| Resolusi minimal |
0,07m |
| Uji area buta |
≤10m |
| Kesalahan pengukuran |
≤±(0,5%×L+1m), L adalah panjang kabel |
| Modus catu daya |
mengisi daya AC110V~240V, 50Hz/60Hz |
| Coupler pulsa menahan tegangan |
DC 35kV |
| Volume dan berat |
P358mm×L284mm×T168mm-4,7kg |
| Kondisi kerja |
Suhu -20ºC~+65ºC, kelembapan relatif 90%, tekanan atmosfer 750±30mmHg |
2.Kesalahan kabeltepatpencari lokasi(XHDD503C)
Keterangan
Instrumen lokasi gangguan kabel menggunakan metode sinkronisasi akustik dan magnetik untuk menentukan titik gangguan kabel listrik. Flashover elektronik dihasilkan oleh generator pelepasan dampak, diambil dan diperkuat oleh probe yang sesuai, dan lokasi tepat dari titik kesalahan ditentukan oleh penilaian pendengaran dan visual. Ini adalah perangkat yang menyelesaikan penempatan titik kesalahan kabel secara tepat dalam rentang pengukuran kasar dan mengumpulkan perbedaan waktu akustik dan magnetik. Ini mengintegrasikan teknologi pemosisian, pengujian berbantuan jalur, dan teknologi lainnya, menyediakan berbagai mode pengujian dan informasi cepat yang kaya dan beragam untuk melengkapi lokasi kesalahan kabel secara efisien dan akurat.
Instrumen titik tetap ini cocok untuk gangguan resistansi rendah, hubung singkat, sirkuit terbuka, dan pemutusan kabel daya, kabel koaksial frekuensi tinggi, kabel lampu jalan, dan kabel terkubur yang terbuat dari berbagai bahan dengan penampang dan media berbeda. , serta kebocoran resistansi tinggi dan kesalahan flashover resistansi tinggi.
Fitur
1. LCD kecerahan tinggi sentuh 5 inci memastikan visibilitas di bawah sinar matahari.
2. Mengadopsi teknologi pemosisian sinkron akustik dan magnetik untuk secara otomatis menghitung perbedaan waktu akustik dan magnetik.
3. Nilai penguatan dan nilai pemicu sinyal akustik dan sinyal magnetik dapat disesuaikan secara manual untuk beradaptasi dengan berbagai lingkungan.
4. Memiliki teknologi pengurangan kebisingan latar belakang dan dapat memilih dari berbagai metode penyaringan.
5. Memiliki fungsi pengurangan kebisingan latar belakang BNR dan pengurangan kebisingan bisu.
6. Memiliki indikasi penyimpangan jalur.
7. Dilengkapi dengan sensor sinyal isolasi fisik multi-layer, kelas tahan air IP65.
8. Baterai lithium berkapasitas besar, waktu siaga yang lama, dilengkapi dengan pengisi daya cepat.
9. Kecil dan ringan, mudah dioperasikan, dan antarmuka manusia-mesin yang sederhana.
Indikator teknis
| 1 |
Parameter penyaring |
Semua lolos: 100Hz~1600Hz.
Lulus rendah: 100Hz~300Hz.
Qualcomm: 160Hz~1600Hz.
Bandpass: 200Hz~600Hz. |
| 2 |
Keuntungan saluran |
8 tingkat dapat disesuaikan. |
| 3 |
Penguatan saluran magnetik |
8 tingkat dapat disesuaikan. |
| 4 |
Keuntungan keluaran |
16 level (0~112dB) |
| 5 |
Impedansi keluaran |
350Ω |
| 6 |
Akurasi posisi akustik |
kurang dari 0,2m. |
| 7 |
Akurasi identifikasi jalur |
kurang dari 0,5m. |
| 8 |
Catu daya |
4*18650 baterai litium standar. |
| 9 |
Waktu siaga |
lebih dari 8 jam. |
| 10 |
Volume |
428L×350W×230JAM |
| 11 |
Berat |
6,5kg. |
| 12 |
Suhu lingkungan |
-25~65ºC; Kelembaban relatif: ≤90%. |
3. Pelacak rute kabel (Penguji komprehensif kesalahan kabel) (XHGX507)
Keterangan
Pencari pipa kabel bawah tanah XHGX507 terutama digunakan untuk lokasi kesalahan kabel, identifikasi kabel, jalur kabel, dan pengukuran kedalaman. Ia dapat menyelesaikan tugas-tugas yang sebelumnya hanya dapat diselesaikan oleh beberapa set instrumen.
Prinsip kerja
Pencari lokasi pipa kabel bawah tanah dirancang berdasarkan metode induksi elektromagnetik dan penerapan prinsip komunikasi.
1. Sinyal elektromagnetik dihasilkan oleh pemancar, dan sinyal ditransmisikan ke kabel bawah tanah yang diuji melalui metode koneksi transmisi yang berbeda.
2.Setelah kabel bawah tanah menginduksi sinyal elektromagnetik, arus induksi dihasilkan pada kabel, dan arus induksi merambat sepanjang kabel hingga jarak tertentu.
3.Dalam proses perambatan arus, gelombang elektromagnetik dipancarkan ke tanah melalui kabel bawah tanah. Ketika penerima mendeteksi di tanah, sinyal gelombang elektromagnetik akan diterima di tanah di atas kabel.
4. Posisi, arah dan kesalahan kabel bawah tanah dapat dinilai dari perubahan kekuatan sinyal yang diterima.
Fitur
LCD layar besar menampilkan kekuatan sinyal, dan bilah, panah, dan perintah suara memudahkan operator untuk menilai posisi kabel di bawah tanah dan titik gangguan. Satu orang bisa melakukan semuanya.
Desain serba digital, tampilan grafis LCD layar besar yang jernih, dan pemosisian yang andal
Portabel dan ringan, mudah dibawa
Baterai isi ulang bawaan
Ohmmeter internal untuk mengukur resistansi loop kabel
Dapat digunakan untuk mendeteksi kesalahan isolasi hingga 2MΩ ke ground
Dengan fungsi lampu latar untuk beradaptasi dengan pengoperasian malam hari
Ohmmeter internal untuk mengukur resistansi loop kabel
Menampilkan kedalaman dan arus kabel
Komponen utama
Pencari pipa kabel ini terutama terdiri dari pemancar dan penerima, dengan aksesori dua klem, satu rangka A, dan kabel sambungan yang diperlukan.
Parameter Teknis
Pemancar
| Frekuensi kerja |
frekuensi rendah (815Hz), frekuensi menengah (8kHz), frekuensi tinggi (33 kHz), frekuensi radio (83 kHz) |
| Modus kerja |
metode sambungan langsung, metode kopling (metode kaliper), metode induksi |
| Beban yang cocok |
5 ohm-3000 ohm |
| Tampilan impedansi |
5 digit |
| Terlalu panas dan arus berlebih |
perlindungan otomatis |
| Keluaran daya |
gigi rendah, gigi tengah, gigi tinggi |
Penerima
| Frekuensi kerja |
frekuensi rendah (815Hz), frekuensi menengah (8kHz), frekuensi tinggi (33 kHz), frekuensi radio (83 kHz), frekuensi pasif 50Hz |
| Modus antena |
metode lembah (mode nilai nol), metode puncak (mode puncak), metode tegangan langkah dan metode arus penjepit (A-frame) |
| Indikasi saat ini |
menampilkan nilai arus efektif kabel yang diuji (satuan: mA) |
| Suhu kerja |
-10ºC+55ºC |
| Indikator daya |
tampilan grafis |
| Daya tahan baterai |
kerja terus menerus> 8 jam: kerja terputus-putus> 16 jam |
| Indikasi kekuatan sinyal |
diagram tangga, rentang digital 0-999 |
| Dapatkan kendali |
penyesuaian manual, rentang dinamis 100dB |
| Kedalaman deteksi |
kedalaman deteksi maksimum adalah sekitar 10 meter |
| Jarak deteksi maksimum |
Kabel dengan insulasi yang baik bisa mencapai 15km dengan metode sambungan langsung |
| Pengukuran kedalaman |
tekan tombol kedalaman untuk menampilkan tiga digit, kedalaman maksimum dapat diukur hingga 10 meter |
| Ketepatan |
Frekuensi rendah: ±(1-5)%≤2,5m Frekuensi radio: ±(5-12)%≤2,5m |
Daftar pengepakan
| Barang |
Nama |
Jumlah. |
|
1
|
Penerima |
1 |
|
2
|
Pemancar |
1 |
|
3
|
Jalur sinyal koneksi langsung |
1 |
|
4
|
Garis kopling |
1 |
|
5
|
Pin tanah |
1 |
|
6
|
Pengisi daya |
1 |
|
7
|
Kawat tanah |
1 |
|
8
|
Bingkai-A |
1 |
|
9
|
Garis penghubung bingkai-A |
1 |
|
10
|
Pin probe bingkai-A |
2 |
|
11
|
Penjepit transmisi |
1 |
|
12
|
Menerima penjepit |
1 |
Kasus aplikasi
XHHV535-4TSC Troli TinggiVusia lanjutPembangkit Gelombang
Keterangan
XHHV535-4TSCgenerator lonjakan tegangan tinggidapat digunakan pelepasan impuls dan uji ketahanan tegangan pada uji kesalahan kabel tegangan rendah dan tinggi. Modul gelombang pengambilan sampel kesalahan kabel uji presisi tinggi dan transformator kecil dipasang di dalamnya, yang benar-benar dapat mencapai efek tidak rusak oleh benturan, dan juga memiliki fungsi dampak waktu otomatis, benturan manual, dan uji tegangan tahan.
Perangkat ini mengintegrasikan sumber DC tegangan tinggi, kapasitor penyimpan energi, perangkat bola pelepasan, perangkat pelepasan otomatis, dan perangkat pengalih level tegangan ke dalam instrumen eksperimental kelas atas tipe kereta. Ini adalah instrumen eksperimen kelas atas tipe troli. Peralatan ini sepenuhnya memecahkan masalah kemudahan penggunaan, portabilitas, keamanan dan keandalan perangkat eksperimental tradisional.
Bila tipe troli XHHV535-4TSCgenerator lonjakan tegangan tinggisedang digunakan, setelah memilih sakelar fungsi, tekan tombol start untuk melakukan pekerjaan peningkatan tegangan tinggi. Setelah digunakan, tekan tombol stop, dan sistem internal akan secara otomatis melepaskan sisa tegangan tinggi pada akumulator.
Parameter teknis
| Impuls tegangan tinggi |
0~32kV, 0~16kV, 0~Penyesuaian tiga gigi 8kV |
| Tekanan parsial tegangan tinggi |
tingkat 1,5 |
| Kapasitor bawaan |
4μF/32kV,16μF/16kV,64μF/8kV Penyesuaian tiga kecepatan yang dapat disesuaikan |
| Daya pelepasan |
0-2048Jpada setiap level tegangan |
| Kekuatan dampak |
2KVA |
| Bakar arus |
60m A @32kV, 120mA@16kV, 240mA@32kV |
| Polaritas tegangan keluaran |
polaritas negatif |
| Waktu dampak |
tentang6-7detik untuk dampak otomatis, waktu kontrol sewenang-wenang untuk manual
dampak |
| Indikasi |
Pengukuran tegangan samping tegangan tinggi, indikasi tegangan keluaran dan arus secara real time |
| Modus operasi |
Pemicu tunggal, siklus, DC |
| Pengujian tegangan tahan DC |
Penyesuaian tegangan keluaran dan
rentang indikasi 0-32KV, rentang indikasi arus keluaran 0-20A |
| Perlindungan yang aman |
Dengan fungsi perlindungan awal nol, aman dan andal. Perlindungan tegangan berlebih, arus berlebih, panas berlebih. Debit otomatis setelah operasi. |
| Kabel penghubung |
Kabel keluaran tegangan tinggi: 5m, Kabel pembumian pelindung: 5m,kabel listrik: 3m |
| Perlindungan suhu berlebih |
85ºC |
| Volume (mm) |
550L×500W×1000H |
| Berat |
tidak lebih dari 130kg |
| Catu daya |
AC220V±10%, 50Hz±2Hz |
| Suhu lingkungan |
-20~+50ºC |
| Peringkat perlindungan |
Tidak lebih rendah dari IP54 |
| Sertifikat |
CE ISO |
