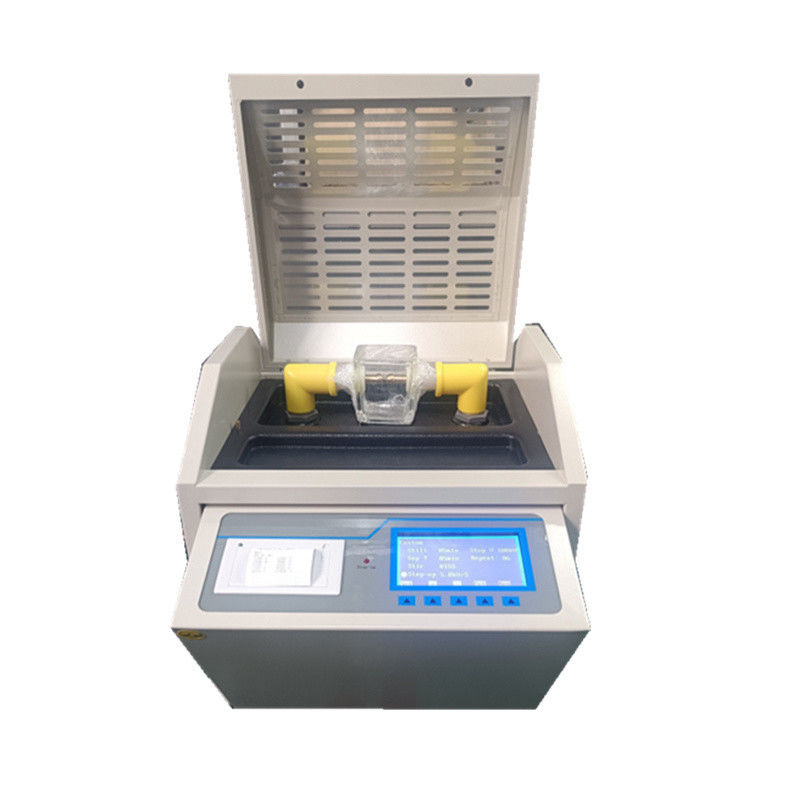

Transformer Isolation Oil Tester Kekuatan Dielektrik Otomatis 100kv Pemecahan Bdv

This 100kV insulation oil dielectric strength tester is a high-accuracy instrument carefully developed by all scientific research and technical personnel of our company in accordance with the relevant provisions of the national standard GB507-1986 and the industry standard DL/T846.7-2004, dengan memanfaatkan sepenuhnya keunggulan mereka sendiri, melalui banyak uji coba lapangan dan upaya berkelanjutan jangka panjang.Untuk memenuhi kebutuhan pengguna yang berbeda, seri instrumen ini dapat dibagi menjadi model single-cup, tiga-cup dan multi-cup.Karena penggunaan kontrol microcomputer digital otomatis, akurasi pengukuran tinggi, kemampuan anti interferensi kuat, dan aman dan dapat diandalkan.

1Instrumen dikendalikan oleh mikrokontroler kapasitas besar dan bekerja stabil dan dapat diandalkan;

2Instrumen ini dilengkapi dengan sirkuit pengawas jangkauan luas untuk mencegah tabrakan;

3. Beberapa pilihan operasi. Program instrumen dilengkapi dengan dua metode standar nasional GB507-1986 dan GB507-2002, standar industri DL/429,standar internasional IEC156 dan operasi khusus, yang dapat beradaptasi dengan berbagai pilihan pengguna yang berbeda;

4. cangkir minyak instrumen dicetak dalam satu langkah menggunakan kaca khusus, yang menghilangkan fenomena gangguan seperti kebocoran minyak;

5. Desain sampling sisi tegangan tinggi yang unik dari instrumen memungkinkan nilai uji masuk langsung ke konverter A/D,menghindari kesalahan yang disebabkan oleh sirkuit analog dan membuat hasil pengukuran lebih akurat;

6. Instrumen ini memiliki fungsi perlindungan overcurrent, overvoltage, short-circuit dan lainnya di dalam, dan memiliki kemampuan anti-interferensi yang kuat dan kompatibilitas elektromagnetik yang baik;

7Struktur portabel, mudah dipindahkan, mudah digunakan di dalam dan di luar ruangan.

Ilustrasi langkah operasi

Sambungkan kabel listrik, menyalakan saklar listrik, dan layar LCD akan menampilkan halaman startup (Gambar 1)


Di bawah halaman pada Gambar 1, tekan tombol Pengaturan untuk memasuki halaman tingkat berikutnya (Gambar 2);

Pada halaman dalam Gambar 2, tekan tombol Pilih untuk memindahkan kursor ke GB1986, dan tekan tombol Konfirmasi untuk memasuki subhalaman pengaturan GB 1986 (Gambar 3).

Pada halaman dalam Gambar 2, tekan tombol Pilih untuk memindahkan kursor ke GB2002, dan tekan tombol Konfirmasi untuk memasuki subhalaman pengaturan GB 2002 (Gambar 4).

Pada halaman Gambar 2, tekan tombol Pilih untuk memindahkan kursor ke pengaturan waktu, dan tekan tombol Konfirmasi untuk memasuki sub-halaman pengaturan waktu (Gambar 5).

Pada halaman yang ditunjukkan pada Gambar 2, tekan tombol Pilih untuk memindahkan kursor ke Pengaturan Khusus, dan tekan tombol Konfirmasi untuk memasuki subhalaman Pengaturan Khusus (Gambar 6);

Setiap nilai tegangan pemecahan dan jumlah siklus disimpan secara otomatis. Ketika antarmuka tes mencapai 100KV, layar LCD menampilkan: 0 Setelah pengukuran selesai,akan menampilkan bahwa tes selesaiKemudian tekan tombol Konfirmasi untuk kembali ke halaman startup (Gambar 1). Tekan tombol Print atau Display untuk memasukkan catatan penyimpanan dari setiap kerusakan

nilai tegangan dan nilai rata-rata cangkir minyak (Gambar 7).
