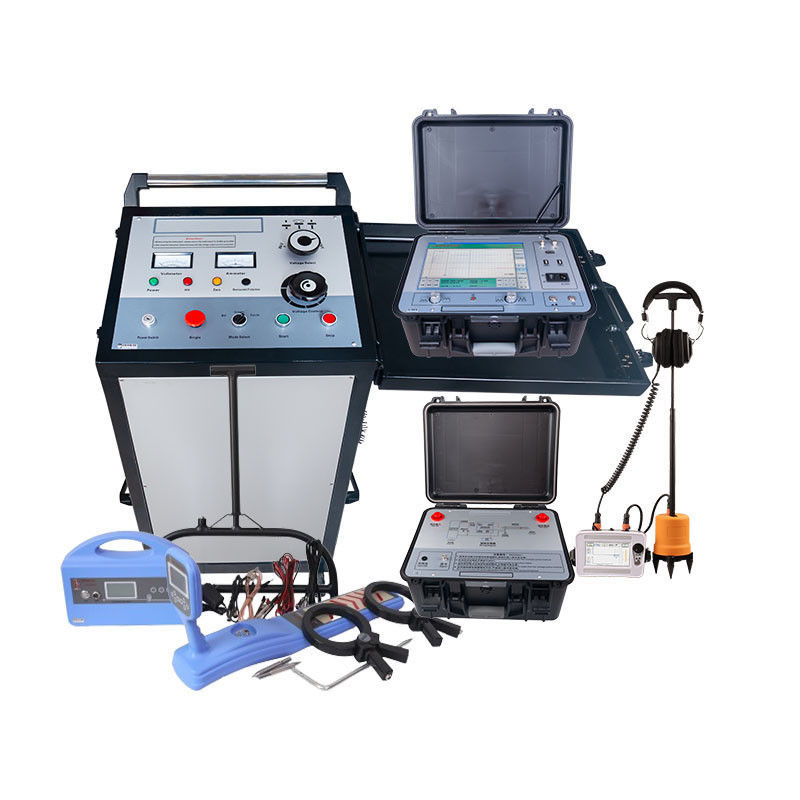

XZH TEST sistem lokasi kesalahan kabel dirancang untuk 35kV dan di bawah deteksi kesalahan kabel bawah tanah.
★ Prelokasi kesalahan kabel: dengan refleksometer XHGG502 berdasarkan metode refleksi impuls tegangan rendah ((TDR), ICE ((metode uji arus impuls),metode refleksi multi-impulse ((ARC-multi-short) arc.
★ pelacakan jalur kabel, deteksi kedalaman terkubur dan identifikasi kabel aktif dan tidak aktif:XHGX507 multi-fungsi kabel pipa locator adalah locator semua digital dengan tampilan yang jelas dan posisi yang dapat diandalkan. Instruksi operasi grafis dan indikasi suara, menjadikannya locator pipa yang paling mudah digunakan yang tersedia saat ini.
★ lokasi titik kesalahan kabel: XHDD503C menggunakan metode sinkronisasi akustik-magnetik, tampilan gelombang digital suara dan magnetik, menilai titik kesalahan kabel dengan perbedaan waktu dan headphone,membuat deteksi lebih mudah.
Peraturansistem lokasi kesalahan kabel portabeldikonfigurasi dengan detektor kesalahan kabel ARC yang bisa dilepas dengan kecerahan yang sangat tinggi, layar LCD besar 12,1" dengan kontrol sentuh, membuat proses lokasi kesalahan cepat,mudah dan efisien.
Generator lonjakan tegangan tinggi 2048 J XHHV535-4TS dilengkapi dengan saklar tingkat lonjakan yang memungkinkan untuk mencapai energi impuls lonjakan maksimum pada 8, 16 dan 32 kV.
Ini memiliki fitur sistem jaminan keselamatan operator dan menyediakan solusi teknis yang dapat diandalkan dan komprehensif untuk kesalahan kabel tegangan rendah dan menengah.
| XHGG502 |
Pencari kesalahan kabel ARC sebelumnya |
Untuk tes jarak kasar kesalahan kabel, metode uji: pulsa tegangan rendah, ICE, ARC ((multi-shot), DECAY, ARC ((single-shot) |
| XHDD503C |
Penunjuk kesalahan kabel digital |
Untuk lokasi yang tepat dari titik kesalahan kabel |
| XHGX507 |
Penguji kesalahan kabel yang komprehensif |
mendeteksi jalur kabel, kedalaman terkubur, mengidentifikasi kabel, menemukan tegangan rendah ke kesalahan kabel tanah |
| XHHV535-4TS |
Generator pulsa tegangan tinggi |
pelepasan saat lokasi kesalahan kabel/pelumasan kabel |
Selamat datang untuk menghubungi kami untuk informasi lebih lanjut tentang setiap peralatan.
Instrumen lokasi kesalahan kabelXHDD503Cmenggunakan metode sinkronisasi akustik dan magnetik untuk menentukan titik kesalahan kabel listrik. Flashover elektronik dihasilkan oleh generator debit dampak,diambil dan diperkuat oleh probe yang sesuai, dan lokasi yang tepat dari titik kesalahan ditentukan oleh penilaian pendengaran dan visual.Ini adalah perangkat yang menyelesaikan posisi yang tepat dari titik kesalahan kabel dalam rentang pengukuran kasar dan mengumpulkan perbedaan waktu akustik dan magnetikIni mengintegrasikan teknologi penentuan posisi, pengujian jalur yang dibantu dan teknologi lainnya,menyediakan beberapa mode pengujian dan informasi cepat yang kaya dan beragam untuk secara efisien dan akurat menyelesaikan lokasi kesalahan kabel.
Instrumen titik tetap ini cocok untuk rintangan rendah, sirkuit pendek, sirkuit terbuka dan kesalahan pemutusan kabel listrik, kabel koaksial frekuensi tinggi, kabel lampu jalan,dan kawat terkubur yang terbuat dari berbagai bahan dengan berbagai penampang dan media, serta kebocoran resistensi tinggi dan flashover resistensi tinggi. kesalahan. parameter teknis sesuai dengan "GB/T 18268.1 Persyaratan anti interferensi untuk peralatan pengujian yang digunakan di lokasi industri".
Tas air tahan air portabel dengan tingkat perlindungan tidak kurang dari IP54.
Fitur
1. LCD sentuh bercahaya tinggi 5 inci memastikan visibilitas di bawah sinar matahari.
2Mengadopsi teknologi posisi sinkron akustik dan magnetik untuk secara otomatis menghitung perbedaan waktu akustik dan magnetik.
3Nilai gain dan nilai pemicu sinyal akustik dan sinyal magnet dapat diatur secara manual untuk beradaptasi dengan berbagai lingkungan.
4Ini memiliki teknologi pengurangan kebisingan latar belakang dan dapat memilih dari berbagai metode penyaringan.
5Ini memiliki fungsi pengurangan kebisingan latar belakang BNR dan pengurangan kebisingan bisu.
6. Ini memiliki petunjuk penyimpangan jalur.
7Dilengkapi dengan sensor sinyal isolasi fisik multi-lapisan, tahan air kelas IP65.
8Baterai lithium berkapasitas besar, waktu tunggu yang lama, dilengkapi dengan pengisi cepat.
9Kecil dan ringan, mudah dioperasikan, dan antarmuka manusia-mesin sederhana.
Indikator teknis
| 1 |
Parameter filter |
All-pass: 100Hz ~ 1600Hz.
Low pass: 100Hz ~ 300Hz.
Qualcomm: 160Hz ~ 1600Hz.
Bandpass: 200Hz ~ 600Hz. |
| 2 |
Peningkatan saluran |
8 tingkat diatur. |
| 3 |
Peningkatan saluran magnetik |
8 tingkat diatur. |
| 4 |
Peningkatan output |
16 tingkat (0~112db) |
| 5 |
Impedansi output |
350Ω |
| 6 |
Keakuratan penentuan posisi akustik magnetik |
kurang dari 0,2m. |
| 7 |
Keakuratan identifikasi jalur |
kurang dari 0,5m. |
| 8 |
Sumber daya listrik |
4*18650 baterai lithium standar. |
| 9 |
Waktu tunggu |
lebih dari 8 jam. |
| 10 |
Volume |
428L × 350W × 230H |
| 11 |
Berat badan |
6.5kg. |
| 12 |
Suhu lingkungan |
-25 ~ 65oC; kelembaban relatif: ≤ 90%. |
XHGG502 ARC Kabel kesalahan pre-locator
Secara akurat dan cepat mendeteksi kegagalan isolasi utama kabel listrik dengan tingkat tegangan 35KV dan di bawah; kalibrasi panjang kabel; kira-kira tes jarak kesalahan kabel
- Prelokasi kesalahan kabel dengan refleksometer XHGG502 berdasarkan
metode refleksi pulsa tegangan rendah (TDR),
Flashover tegangan tinggimetode (misalnya ICE, DECAY),
Metode refleksi busur refleksi pulsa (ARC)single shot dan ARC multi-shot)
Prelokasi kesalahan kabel: dengan refleksometer XHGG502 berdasarkan metode refleksi impuls tegangan rendah ((TDR), dan metode pembusukan tegangan tinggi ((flashover) (DECAY),Metode refleksi busur ((shot tunggal/ multi-shot).
Ada tiga mode uji coba XHGG502, pulsa tegangan rendah, flashover tegangan tinggi, multi-shot ARC.
Gambar di bawah ini menunjukkan jarak kesalahan kabel yang diukur dengan menggunakan mode pengujian multi-shot ARC dari XHGG502.
Gambar di bawah ini menunjukkan jarak kesalahan kabel diukur dengan menggunakan mode pengujian flashover tegangan tinggi dari XHGG502
Gambar di bawah ini menunjukkan panjang kabel atau kabel jarak kesalahan sirkuit terbuka diukur dengan menggunakan modus tes pulsa tegangan rendah dari XHGG502.tidak perlu untuk menghubungkan generator pulsa tegangan tinggiMetode pengujian lainnya harus digunakan bersama dengan generator pulsa tegangan tinggi.
Spesifikasi teknis
| Frekuensi pengambilan sampel |
400MHz |
| Resolusi minimum |
0.5m (100m/us) |
| Lebar denyut nadi tegangan rendah |
0.2uS/2uS/4uS |
| Zona buta uji |
≤ 20m |
| Jangkauan |
≥ 68km |
| Kesalahan pengukuran |
≤±(0,5%×L+1m), L adalah panjang kabel |
| Ada tiga panjang kabel uji |
<1km (jarak pendek); <3km (jarak menengah); >3km (jarak panjang), (amplitudo pengujian pulsa tegangan rendah: 400Vpp) |
| Pulse Coupler tahan tegangan |
DC 35kV |
| Pengukuran denyut nadi |
Pulsa tegangan rendah 300V±10% |
| Impedansi output |
350 Ohm |
| Peningkatan sinyal masukan |
± 64dB |
| Konsumsi daya |
120VA |
| faktor kecepatan penyebaran |
10-300m/μs |
| Kondisi kerja |
suhu -25oC ~ + 65oC, kelembaban relatif 85%, tekanan atmosfer 750±30mmHg |
| Volume dan berat |
Penguji kesalahan kabel 430×380×220mm-10kg;
Pasang pulsa 430 × 380 × 220mm-10kg |
XHGX507 lokator pipa kabel bawah tanah terutama digunakan untuk lokasi kesalahan kabel, identifikasi kabel, jalur kabel dan pengukuran kedalaman. Ini dapat menyelesaikan tugas yang hanya bisa dilakukan oleh beberapa set instrumen di masa lalu.
Fitur
Layar LCD besar menampilkan kekuatan sinyal, dan batang, panah dan perintah suara memudahkan operator untuk menilai posisi bawah tanah kabel dan titik kesalahan.Satu orang bisa melakukannya semua.
Desain sepenuhnya digital, tampilan grafis LCD layar besar yang jelas dan penentuan posisi yang dapat diandalkan
Portable dan ringan, mudah dibawa
Baterai terintegrasi yang dapat diisi ulang
Dibangun dalam ohmmeter untuk mengukur resistensi loop kabel
Dapat digunakan untuk mendeteksi kesalahan isolasi hingga 2MΩ ke tanah
Dengan fungsi lampu latar untuk beradaptasi dengan operasi malam
Dibangun dalam ohmmeter untuk mengukur resistensi loop kabel
Tampilan kedalaman kabel dan arus
Semua aksesoris
XHHV535-4TSGenerator pulsa tegangan tinggidapat digunakan debit impuls dan tahan tes tegangan dalam tes kesalahan kabel tegangan rendah dan tinggi. Modul gelombang sampel kesalahan kabel uji yang presisi tinggi dan trafo kecil dipasang di dalam, yang benar-benar dapat mencapai efek tidak rusak akibat benturan,dan juga memiliki fungsi dampak waktu otomatis, manual dampak dan tahan tes tegangan.
Perangkat ini mengintegrasikan sumber DC tegangan tinggi, kapasitor penyimpanan energi, perangkat bola debit, perangkat debit otomatis,dan perangkat penukar tingkat tegangan ke dalam instrumen eksperimen kelas atas jenis gerobak. Ini adalah instrumen eksperimental tipe trolley kelas atas. Peralatan ini sepenuhnya memecahkan masalah kemudahan penggunaan, portabilitas, keamanan dan keandalan perangkat eksperimental tradisional.
Ketika jenis troli XHHV535-4TStegangan tinggidenyut nadigeneratorSetelah memilih saklar fungsi, tekan tombol start untuk melakukan kerja peningkatan tegangan tinggi.dan sistem internal akan secara otomatis melepaskan sisa tegangan tinggi pada akumulator.
Generator tegangan tinggi juga memiliki fungsi perlindungan nol-memulai, yang dapat membuat operasi perangkat lebih aman dan dapat diandalkan.yang dapat membuat output tegangan tinggi bekerja langsung ke tanah. Dengan rentang tegangan tiga gigi dan fungsi beralih kapasitas kapasitansi, pengguna dapat memilih gigi penyesuaian tegangan peralatan yang berbeda sesuai dengan kebutuhan tegangan kabel yang berbeda,mempermudah proses pengujian.
Generator tegangan tinggi XHHV535-4TS |
Tingkat tegangan tegangan dan penyesuaian
rentang |
Tingkat 1: 0-8KV
Tingkat 2: 0-16KV
Tingkat 3: 0-32KV |
| Pergantian tingkat tegangan tegangan |
Manual |
| Jenis penyesuaian tegangan |
Berkelanjutan |
| Indikasi |
Pengukuran tegangan sisi tegangan tinggi, indikasi tegangan output dan arus secara real time |
| Energi lonjakan di setiap tingkat |
Hingga 2048J |
| Modus operasi |
Pemicu tunggal, siklus, DC |
| Pergantian modus operasi |
Manual |
| Waktu dampak |
sekitar 5 detik untuk dampak otomatis, waktu kontrol sewenang-wenang untuk dampak manual |
| Kekuatan benturan |
2KVA |
| Arus keluar terus menerus |
60mA |
| Kondensator bawaan |
4μF/32kV, 16μF/16kV, 64μF/8kV pengaturan tiga kecepatan |
| Perlindungan yang aman |
Dengan fungsi perlindungan nol mulai, aman dan dapat diandalkan |
| Pemberhentian |
Desain pengukuran tegangan tinggi yang unik, dalam keadaan berhenti secara otomatis akan melepaskan kapasitansi internal perangkat |
| Kekuatan kerja |
AC 220V ± 10% 50Hz ± 2Hz (tekanan dan frekuensi lainnya dapat disesuaikan) |
| DC tahan pengujian tegangan |
Pengaturan tegangan output dan
rentang indikasi 0-32KV, rentang indikasi arus output 0-20A |
| Listrik pembakaran |
Kondisi kesalahan (menyala) dengan arus hingga
60 mA @ 32 kV,Ketika tegangan rendah, arus akan lebih besar, mencapai 1A |
| Kabel penghubung |
Kabel keluaran tegangan tinggi: 5m, Kabel pengerdilan pelindung: 5m, kabel listrik 2,5m |
| Keamanan |
Perlindungan overvoltage, overcurrent, overheating.
Pengeluaran otomatis setelah operasi. |
| Peringkat perlindungan |
Tidak lebih rendah dari IP54 |
| Kekuatan kerja |
AC 220V±10% 50Hz±2Hz ((tekanan lain dan 60Hz opsional) |
| Dimensi ((mm) |
534L × 444W × 805H |
| Total berat |
Sekitar 120kg |
2024 update baru-Sok listrik, pemegang sekring, dan sok sinyal telah dipindahkan ke samping, membuatnya lebih nyaman digunakan ketika Anda menempatkan perangkat di mobil untuk mendeteksi kesalahan kabel.
XZH TEST adalah produsen profesional sistem lokasi kesalahan kabel bawah tanah. Kami dapat menyediakan layanan yang disesuaikan atau memberikan solusi sempurna untuk program deteksi kesalahan kabel Anda.
Selamat datang Anda menghubungi kami untuk informasi lebih lanjut ~
