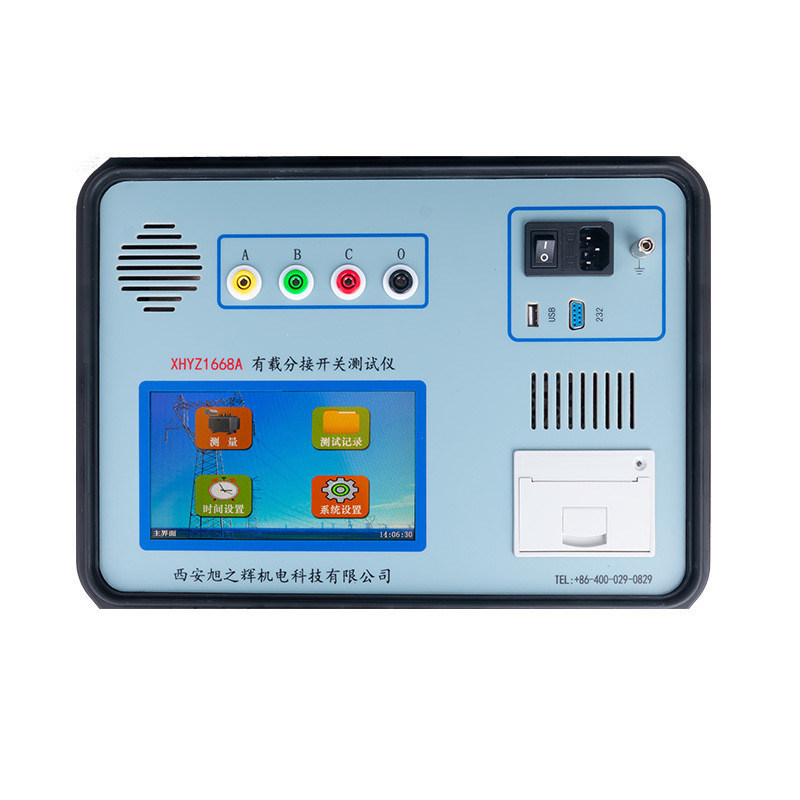

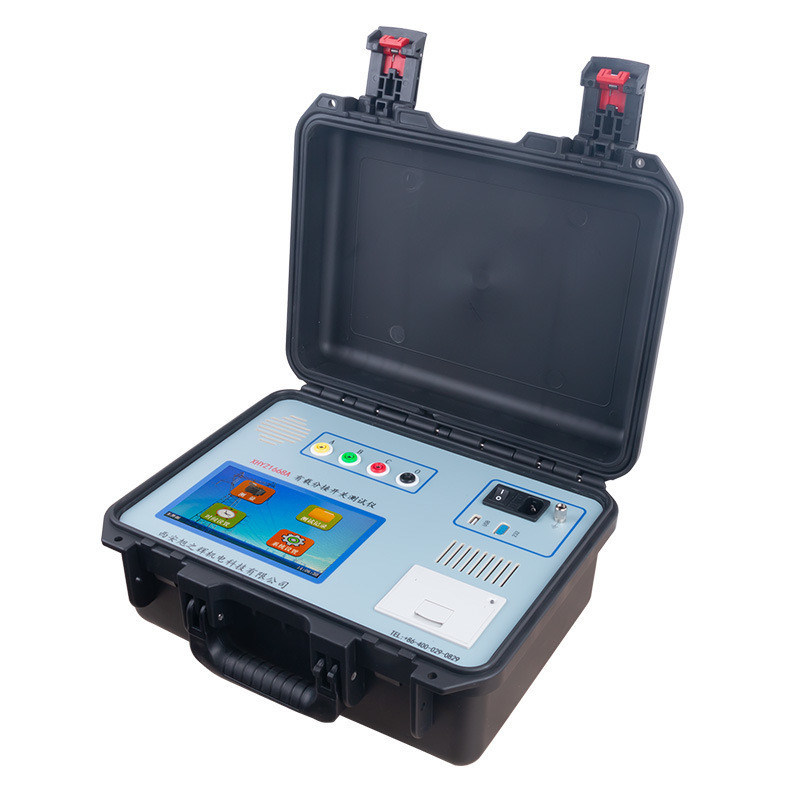

Penguji Tap Changer Beban Penuh | XHYZ1688
Penguji tap changer beban penuh XHYZ1688 adalah instrumen khusus yang dirancang untuk mengukur bentuk gelombang transisi, waktu transisi, nilai resistansi transisi sesaat, dan sinkronisasi tiga fasa dari tap changer beban penuh (OLTC) transformator. Tap changer beban penuh adalah satu-satunya bagian yang bergerak yang terhubung ke sirkuit transformator, sehingga kondisinya secara langsung mempengaruhi operasi yang aman dari seluruh transformator. Sesuai dengan Peraturan Serah Terima Peralatan Daya dan Uji Pencegahan, urutan aksi tap changer beban penuh harus diperiksa dan waktu perpindahan harus diukur secara teratur. Instrumen ini memiliki tingkat kecerdasan yang tinggi dengan petunjuk menu bahasa Mandarin lengkap dan pengoperasian yang sederhana. Ukurannya yang ringkas, bobot ringan, dan kemampuan anti-gangguan yang kuat sangat mengurangi intensitas kerja personel lapangan, menjadikannya alat yang ideal untuk unit pembangkit dan pasokan listrik serta produsen transformator untuk memastikan produksi yang aman dan meningkatkan kualitas produk.
Aplikasi & Target Audiens: Dirancang untuk produsen transformator yang melakukan penerimaan pabrik dan kontrol kualitas keluar dari tap changer beban penuh, tim uji pencegahan pembangkit listrik dan utilitas yang melaksanakan peraturan serah terima dan uji pencegahan, bengkel perbaikan dan pemeliharaan OLTC, tim komisioning dan penerimaan gardu induk baru, dan perusahaan instalasi dan komisioning listrik yang memverifikasi kinerja tap changer sebelum diberi daya.
Spesifikasi Utama
| Parameter |
Spesifikasi |
| Arus Keluaran |
1.0A, 0.5A, 0.2A |
| Rentang Resistansi Transisi |
0.3Ω~20Ω (1.0A), 5Ω~40Ω (0.5A), 20Ω~100Ω (0.2A) |
| Rentang Waktu Transisi |
0~320ms |
| Tegangan Sirkuit Terbuka |
24V |
| Akurasi Pengukuran |
Resistansi transisi: ±(5% pembacaan ±0.1Ω); waktu transisi: ±(0.1% pembacaan ±0.2ms) |
| Tingkat Pengambilan Sampel |
20kHz |
| Penyimpanan Data |
500 grup bawaan, dipertahankan saat daya mati |
| Tampilan |
LCD kecerahan tinggi 7 inci |
| Suhu Kerja |
-10°C hingga 50°C |
| Kelembaban Kerja |
≤85%RH |
| Catu Daya |
AC220V±10%, 50±1Hz |
| Dimensi |
Unit utama 360mm × 290mm × 170mm; kotak kabel 360mm × 290mm × 170mm |
| Berat |
Unit utama 6.15kg; kotak kabel 4.55kg |
Fitur Canggih
Arus keluaran besar dengan bobot ringan, sangat mengurangi beban kerja lapangan
Menguji transformator yang terhubung YN, Y, dan Δ dengan nilai resistansi ditampilkan langsung tanpa konversi
Mendukung metode pengukuran dengan belitan dan tanpa belitan
Tampilan bentuk gelombang secara otomatis menyesuaikan amplitudo resistansi dan waktu sesuai dengan nilai pengambilan sampel
Sirkuit perlindungan lengkap dengan keandalan tinggi
Tampilan LCD besar 7 inci untuk pengoperasian di lokasi yang nyaman
Secara otomatis menyimpan hingga 500 grup data secara internal
Pencetak berkecepatan tinggi bawaan untuk pencetakan hasil uji instan
Antarmuka USB dan RS232 untuk transfer data
Tingkat filter dan lampu latar dapat disesuaikan dalam pengaturan sistem untuk keterbacaan lapangan yang optimal
Instrumen ini menyediakan solusi yang andal dan komprehensif bagi para insinyur pengujian OLTC untuk penilaian kondisi tap changer, membantu produsen, utilitas, dan tim komisioning mendeteksi kesalahan resistor transisi, penuaan pegas, dan cacat kontak sebelum menyebabkan kegagalan transformator.
FAQ
Q1: Untuk siapa penguji tap changer beban penuh ini dirancang?
Ini dirancang untuk produsen transformator yang melakukan penerimaan pabrik dan kontrol kualitas keluar dari tap changer beban penuh, tim uji pencegahan pembangkit listrik dan utilitas, bengkel perbaikan dan pemeliharaan OLTC, tim komisioning dan penerimaan gardu induk baru, dan perusahaan instalasi dan komisioning listrik yang memverifikasi kinerja tap changer sebelum diberi daya.
Q2: Tes apa yang dapat dilakukan oleh XHYZ1688?
Ini mengukur bentuk gelombang transisi, waktu transisi, nilai resistansi transisi sesaat, dan sinkronisasi tiga fasa dari tap changer beban penuh transformator. Ini juga mendukung verifikasi urutan aksi perpindahan tap changer, memenuhi persyaratan Peraturan Serah Terima Peralatan Daya dan Uji Pencegahan untuk memeriksa urutan aksi dan mengukur waktu perpindahan.
Q3: Bisakah ini menguji koneksi belitan transformator yang berbeda?
Ya. XHYZ1688 menguji transformator yang terhubung YN, Y, dan Δ, dan nilai resistansi ditampilkan langsung tanpa konversi manual. Ini mendukung metode pengukuran dengan belitan dan tanpa belitan. Untuk transformator yang terhubung Y tanpa titik netral, pengukuran dua fasa dengan konversi didukung, dan panduan pengkabelan khusus disediakan untuk belitan yang terhubung Δ.
Q4: Apa rentang pengukuran dan akurasinya?
Arus keluaran memiliki tiga gigi 1.0A, 0.5A, dan 0.2A. Rentang pengukuran resistansi transisi adalah 0.3Ω hingga 100Ω tergantung pada gigi arus yang dipilih, dengan akurasi ±(5% pembacaan ±0.1Ω). Rentang pengukuran waktu transisi adalah 0 hingga 320ms dengan akurasi ±(0.1% pembacaan ±0.2ms), dan tingkat pengambilan sampel mencapai 20kHz untuk penangkapan bentuk gelombang yang akurat.
Q5: Apakah XHYZ1688 nyaman untuk penggunaan lapangan?
Ya. Instrumen ini memiliki tampilan LCD kecerahan tinggi 7 inci, petunjuk menu bahasa Mandarin lengkap, pencetak berkecepatan tinggi bawaan, antarmuka USB dan RS232, dan dapat secara otomatis menyimpan hingga 500 grup data. Unit utama hanya berbobot 6.15kg dan kotak kabel 4.55kg, dengan kemampuan anti-gangguan yang kuat, membuatnya mudah dibawa dan dioperasikan di gardu induk, pembangkit listrik, dan lokasi manufaktur.
